6 hoekig aflopende kast

TubeHead · Bericht door **TubeHead** » vr 11 jun 2010, 19:06

wow i'm impressed by the horns !

audiomanics · Bericht door **audiomanics** » vr 11 jun 2010, 19:17

Dat ziet de Koningin graag!!

Kees

supernova · Bericht door **supernova** » vr 11 jun 2010, 20:43

Ik probeer de filter samen te stellen aan de hand van "passive crossover designer 7" en frd en zma files.
Van de tweeter en woofer heb ik ze gevonden.
Weet iemand waar ik de frd en zma files kan vinden van de midrange
Seas MCA12RC H1304?

bartsegers · Bericht door **bartsegers** » za 12 jun 2010, 10:57

Deze: ~~passive crossover designer 7 Zoeken we ff op, en gaan eens testen.~~
Bah, wat een verschrikkelijke interface en layout heeft dat progje. Toch maar niet voor mij.

Prachtige hoorntjes overigens!

supernova · Bericht door **supernova** » za 12 jun 2010, 12:01

Ik heb wel de files gevonden van een vergelijkbare midrange en daarmee een filter gemaakt:

Afbeelding

supernova · Bericht door **supernova** » za 12 jun 2010, 17:24

Ik heb nog wat herberekend, want ik was niet tevreden met de overgangen.
De snijpunten zaten rond de -7 decibel, terwijl het bij -3 moet zitten voor een vloeiende overgang.

Woofer
LP: 8,20mH en 47uF

Midrange
LP: 3,09uF en 0,68mH
HP: 100,00uF en 12,00mH

tweeter
HP: 5,6uF en 0,68mH

Dit zijn allemaal waarden, waarvan onderdelen te koop zijn.
Afbeelding

supernova · Bericht door **supernova** » zo 13 jun 2010, 19:28

reacties graag

Boppo84 · Bericht door **Boppo84** » ma 14 jun 2010, 9:41

Die gevonden frd files heb je eigenlijk alleen wat aan als ze in een vergelijkbare kast gemeten zijn. De kast heeft een grote invloed op de weergave, waardoor de responsie niet zal lijken op hoe het nu gesimuleerd is. Als ik jou was, zou ik eerst de hele kast bouwen en vervolgens de speakers opmeten. Met die metingen kun je vervolgens een filter simuleren wat wel overeen zal komen met de werkelijkheid.

Bericht door **Henkjan** » vr 18 jun 2010, 0:46

supernova schreef:
reacties graag

kan je ff die plaatjes uploaden en niet meer linken vanaf foto-emmer. zenks

Tom Magchielse · Bericht door **Tom Magchielse** » vr 18 jun 2010, 22:03

Sorry, maar zo'n bult ontstaat bij een te lage afstemming.
Tom

supernova · Bericht door **supernova** » do 08 jul 2010, 19:24

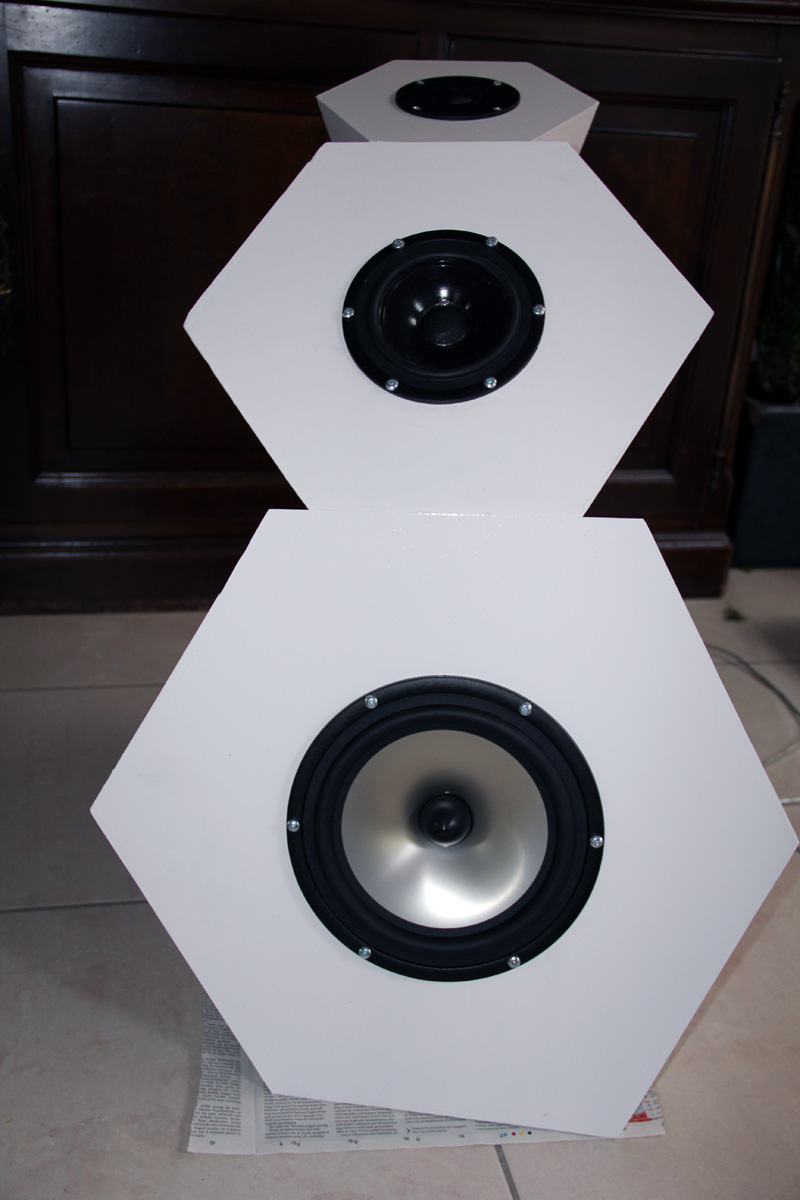

Na een weekje werken ben ik nu eindelijk bijna klaar:
Ik heb er nog geen goede versterker voor, maar ik heb er een besteld en morgen komt het binnen.

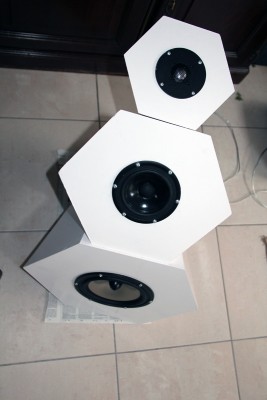

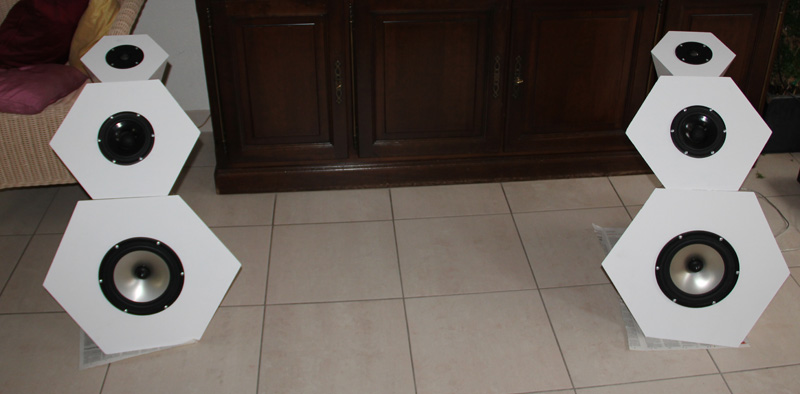

Zie hier het resultaat:

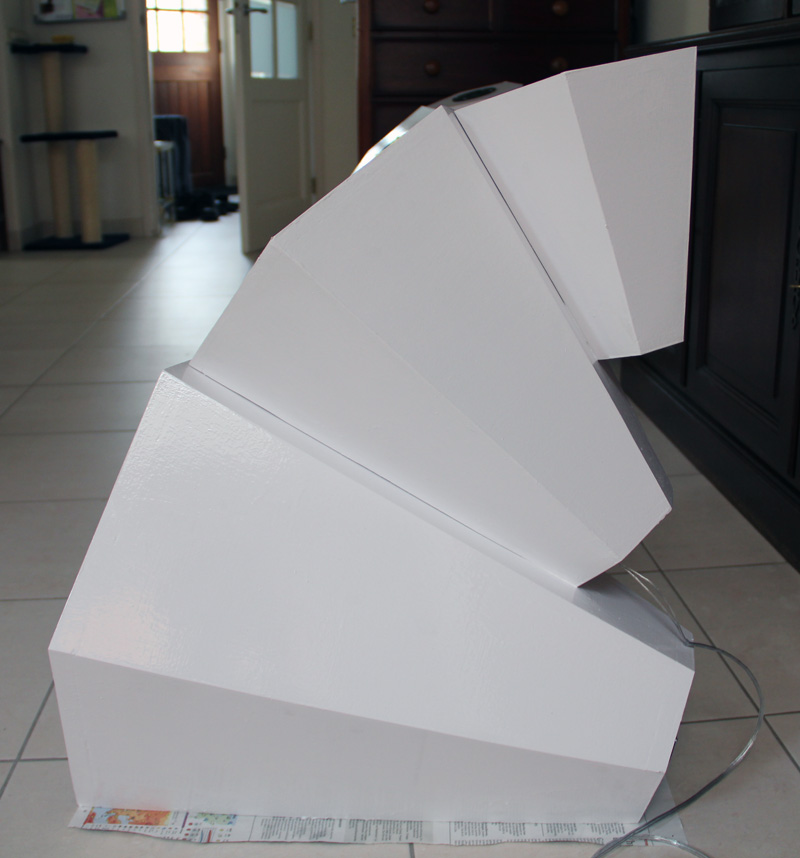

De kasten zijn wel een klein beetje scheef. Dit is gebeurd tijdens het lijmen.

Vinculum · Bericht door **Vinculum** » vr 09 jul 2010, 8:51

Ik heb het topic niet doorgelezen dus misschien zeg ik iets stoms maar volgens is het de bedoeling dat je tweeter naar het plafond staat te spelen? Lijkt me toch dat deze richting de luisterplek moet gaan?
Verder ziet het er wel erg stoer uit!

supernova · Bericht door **supernova** » vr 09 jul 2010, 9:09

De tweeter wijst inderdaad bijna naar het plafond. Ik moet nog wat spelen met de hoek en opstelling waaronder de kast staat, maar het klinkt zo ook al erg goed.

MechanicalAnimal · Bericht door **MechanicalAnimal** » vr 09 jul 2010, 9:28

Fantastisch design!

wat moet je dan een zaagheld zijn zeg, allemachting wat een rekenwerk. Heel fraai gedaan.

supernova · Bericht door **supernova** » vr 09 jul 2010, 10:15

Bedankt:)
Dit is m'n eerste project en de eerste keer ooit dat ik een zaagtafel en 3 soorten schuurmachines heb gebruikt.

MechanicalAnimal · Bericht door **MechanicalAnimal** » vr 09 jul 2010, 12:12

knap hoor.

Bericht door **wouter** » za 10 jul 2010, 10:06

Met een schuime voet kun je nog aardig wat helling compenseren...

Afbeelding

Deze zijn portable, deed me aan die van jou denken

:

supernova · Bericht door **supernova** » za 10 jul 2010, 11:38

Bedankt voor de tip.
Ik zat er over te denken om ze op instelbare pootjes te zetten en de achterste dan wat hoger dan de voorste in te stellen.
