WK-amplifier

Berichtdoor KT88 » zo 11 jun 2006, 17:25

Gezien ik niets met voetbal heb, ben ik van plan om in deze periode een buizenversterker te gaan bouwen, op de tijden dat er wedstrijden zijn op TV.
Ik vermoed overigens wel dat ik hiermee eerder klaar zal zijn dan dat het voetbal duurt, maar soit, er zal nog genoeg te "tweaken" zijn denk ik.
Middels een fotoreportage kunnen jullie meeleven met de opbouw.

Ik heb gebruik gemaakt van een oud Beard chassis, ooit eens op Marktplaats op de kop getikt.

De uitgangstrafo's zijn nog van Arie Groothuizen, de voeding is een Amplimo 6N606. Jammer dat ik er geen 2 heb, dan was het geheel ardig symmetrisch geworden.
De metertjes zitten op een rare plek, maar anders zouden daar van die grote gaten zitten........en het chassis is al een gatenkaasje van zichzelf.

Eindbuizen worden KT88 in push pull, waarbij ik de mogelijkheid open houd om in triode of in ultralineair te spelen.
De verdere schakeling zal vermoedelijk tijdens de bouw wel ontstaan :lol:

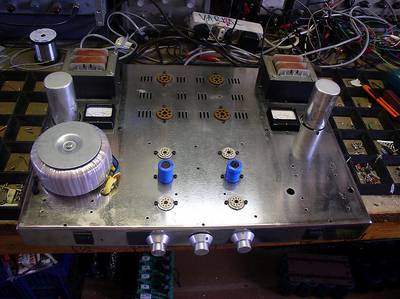

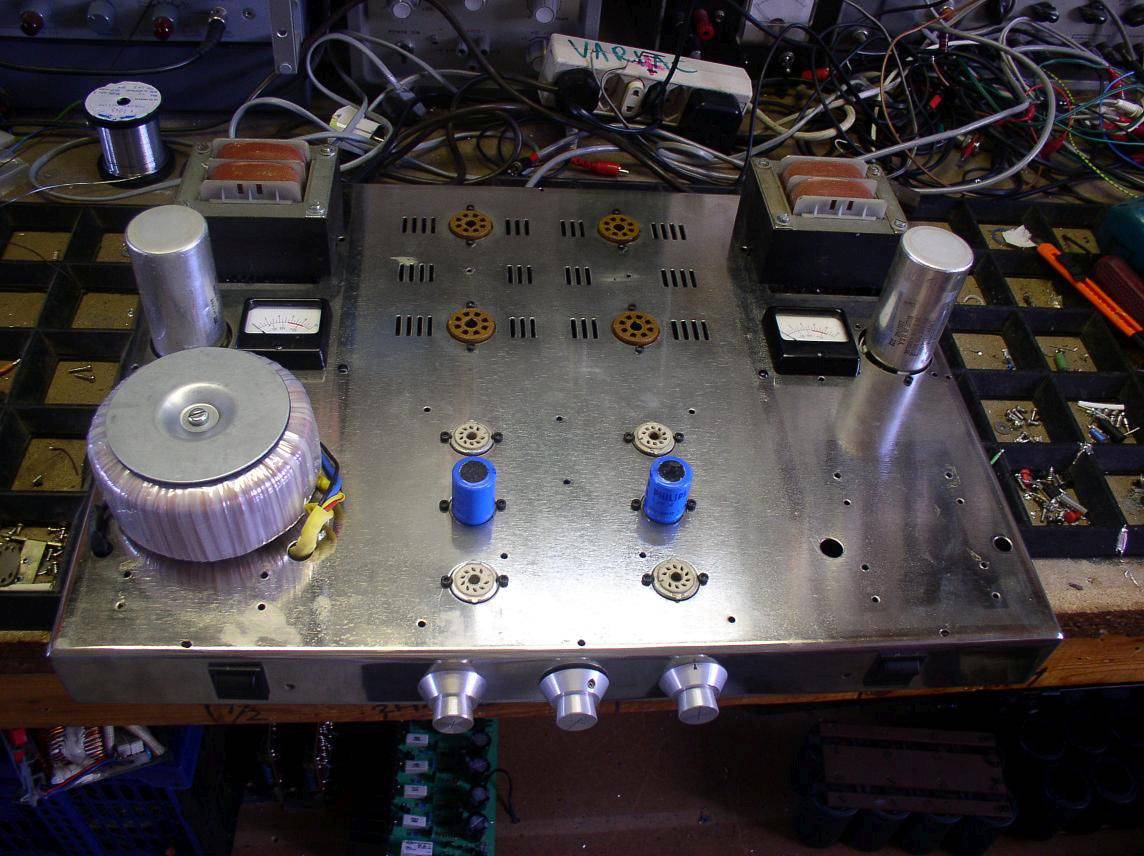

Enfin, vandaag de eerste vorderingen op het chassis:


http://img228.imageshack.us/img228/797/wkampboven8lx.jpg


http://img62.imageshack.us/img62/9581/wkamponder8il.jpg
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Laatst gewijzigd door Henkjan op wo 19 nov 2014, 10:16, 1 keer totaal gewijzigd.
Reden: foto's als attachment gedaan
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
Digidoo
LET OP: deze gebruiker heeft geen werkend emailadres, dus ontvangt ook geen notificaties.
Berichten: 927
Lid geworden op: za 30 jul 2005, 17:57
Locatie: Den Haag

Berichtdoor Digidoo » zo 11 jun 2006, 17:49

Kijk. Me benne benieuwd! Ik kan me je DIY buizenbak herinneren van de luisterdag in Breda en die vond ik ook prachtig. Je manier van "beginnen en maar zien waar je uitkomt" spreekt me erg aan, ik denk dat dat wellicht meer DIY is. Misschien te benoemen als experimenteel DIY?

Nogmaals: ik ben benieuwd! 8)
Omhoog
Gebruikersavatar
daniel
Berichten: 1311
Lid geworden op: vr 17 sep 2004, 8:48
Locatie: Eindhoven

Berichtdoor daniel » zo 11 jun 2006, 21:09

smullen!

'More power! give me more more more!' :evil:

(sorry)

Wordt best wel een flinke jongen zo te zien. Gaan er nog leuke trucjes oid in toegepast worden? Welke drivers/fasedraaiers?
Omhoog
audiofreak
Berichten: 90
Lid geworden op: za 06 nov 2004, 14:38

Berichtdoor audiofreak » zo 11 jun 2006, 21:11

Hoi KTT88,

Goed en leuk idee. :D
Als wel voetbal liefhebber heb ik na en tussen wedstrijden wat om naar uit te kijken en te lezen.
Ik zat me al af te vragen wat ik tussen de wedstrijden door zou kunnen doen,dan behalve te staan op mijn laddertje en de raampies schoon te poetsen. :lol: :wink:

Zo nu naar het voetbal terug.....

Groet,
8)
je oren zijn je BESTE adviseurs
Omhoog
Gebruikersavatar
audiomanics
Berichten: 4480
Lid geworden op: za 08 apr 2006, 21:54
Locatie: Appelscha

Berichtdoor audiomanics » ma 12 jun 2006, 8:14

Ik neem aan dat het geheel wel oranje gespoten gaat worden met rood-wit-blauwe bandjes om de elco's??
Leather Cables by TechGraphix
---- sex for the ear ----
Omhoog
Gebruikersavatar
Jasper Joppe Geers
Berichten: 797
Lid geworden op: zo 05 jun 2005, 0:29
Locatie: Schijndel

Berichtdoor Jasper Joppe Geers » ma 12 jun 2006, 20:35

Van buizen heb ik werkelijk geen bal verstand..
Omhoog
Gebruikersavatar
voodooless
Berichten: 4775
Lid geworden op: di 02 nov 2004, 23:23
Locatie: Arnhem

Berichtdoor voodooless » ma 12 jun 2006, 20:47

Leuk zo'n "we zien wel waar het uitkomt" project! Ik hou er wel van. Dit kan je echter alleen doen als je voldoende ervaring hebt. En ik denk dat dat bij jou zeker wel het geval is! Je moet immers ook weten waar het heengaat voordat je daar ueberhaupt op uit kan komen :lol:

Ik hoop dat die project niet bij de eerste ronde gaat standen ;)
Sound is no [url=http://www.voodooless.com/]voodoo!
[img]http://www.voodooless.com/voodooless.png[/img][/url]
[size=84](voodooless, formerly known as [i]deepspace[/i])[/size]

--
Mod: BBCode in onderschrift uitgeschakeld.
Reden: robots.txt op voodooless.com geeft Google geen toegang, die [strike]nu via ZBA chanteert[/strike] meldt dat het alle ZBA-pagina's met voodooless.png heeft geblokkeerd.
Omhoog
Gebruikersavatar
audiomanics
Berichten: 4480
Lid geworden op: za 08 apr 2006, 21:54
Locatie: Appelscha

Berichtdoor audiomanics » ma 12 jun 2006, 20:58

Jasper Joppe Geers schreef:Van buizen heb ik werkelijk geen bal verstand..


Transistoren wel? Emitter = Kathode ... Basis = Gate ... Collector = Anode Gloeidraadje toevoegen beetje andere spanningen .. Klaar

Kees
Leather Cables by TechGraphix
---- sex for the ear ----
Omhoog
Gebruikersavatar
voodooless
Berichten: 4775
Lid geworden op: di 02 nov 2004, 23:23
Locatie: Arnhem

Berichtdoor voodooless » ma 12 jun 2006, 21:08

audiomanics schreef:Klaar

Kees


:lol:

Kees misschien, maar Jasper niet denk ik :P Ik ook niet zo 1,2,3
Sound is no [url=http://www.voodooless.com/]voodoo!
[img]http://www.voodooless.com/voodooless.png[/img][/url]
[size=84](voodooless, formerly known as [i]deepspace[/i])[/size]

--
Mod: BBCode in onderschrift uitgeschakeld.
Reden: robots.txt op voodooless.com geeft Google geen toegang, die [strike]nu via ZBA chanteert[/strike] meldt dat het alle ZBA-pagina's met voodooless.png heeft geblokkeerd.
Omhoog
Gebruikersavatar
KT88
Berichten: 1634
Lid geworden op: ma 07 nov 2005, 23:31
Locatie: Gooi

Berichtdoor KT88 » ma 12 jun 2006, 21:09

daniel schreef:Wordt best wel een flinke jongen zo te zien. Gaan er nog leuke trucjes oid in toegepast worden? Welke drivers/fasedraaiers?

Ja, is best een groot chassis, terwijl de schakeling zelf er wel 2 keer op en in zou passen. Nou ja.
De drivers zit ik mee vast op noval wegens de gaten, ik denk 6FQ7/6CG7, fasedraaier ECC803S in floating paraphase.
Misschien de drivers in kathodevolger, weer eens wat anders en het laat DC koppeling naar de eindbuizen toe, scheelt weer een kantelpunt.
Ofwel dat, ofwel ik ga eens die Radford ECF82-fasedraaier proberen, die heb ik nog nooit gebouwd.
Van beide schakelingen moet ik nog eens kijken of ze de vereiste zwaai wel kunnen maken.
Ik neem aan dat het geheel wel oranje gespoten gaat worden met rood-wit-blauwe bandjes om de elco's??

Uiteraard. Ik heb nog even overwogen om de buizen te verpakken in lege Heineken flesjes, maar da's helemaal zo'n cliche he :lol:
Ik hoop dat die project niet bij de eerste ronde gaat standen Wink

Vast niet, het is een geheide winnaar, waar ik bij Oranje nog niet zo heel zeker van ben.........
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
Gebruikersavatar
ome subtilieco
Berichten: 316
Lid geworden op: vr 10 dec 2004, 19:20
Locatie: poortugaal

Berichtdoor ome subtilieco » ma 12 jun 2006, 21:25

leuk idee !!

Blijft voor mij een apart iets buizen. Maar er zijn mannen met super veel kennis die mooie dingen maken.

En de mat op je werkplek doet me aan transtec denken daar lagen ze ook echt makkelijk al die vakjes
hifi en tevreden zijn gaan niet samen. oftewel bij de buurman is de staging altijd beter
Omhoog
JuuL
Berichten: 2613
Lid geworden op: za 12 mar 2005, 16:38

Berichtdoor JuuL » ma 12 jun 2006, 22:12

Een project van KT88! :lol:

Benieuwd 8)
Omhoog
Gebruikersavatar
Wowly
Beheerder
Berichten: 8529
Lid geworden op: vr 19 nov 2004, 18:56
Locatie: Budel

Berichtdoor Wowly » ma 12 jun 2006, 22:55

Gaaf , met foto en uitleg!!!Cool,

Gaat ie mee op luisterdag revisited na de vakantie :wink:

Wowly
Omhoog
Gebruikersavatar
audiomanics
Berichten: 4480
Lid geworden op: za 08 apr 2006, 21:54
Locatie: Appelscha

Berichtdoor audiomanics » za 01 jul 2006, 10:31

Is 't project nu in de kast gezet tot de volgende WK, nu nederland er uit ligt?
Leather Cables by TechGraphix
---- sex for the ear ----
Omhoog
Gebruikersavatar
KT88
Berichten: 1634
Lid geworden op: ma 07 nov 2005, 23:31
Locatie: Gooi

Berichtdoor KT88 » za 01 jul 2006, 18:13

Nee, een auto-ongeluk(je) alsmede wat extreme drukte op het werk heeft de boel iets vertraagd, maar ik heb nog tot 9 juli, toch? :mrgreen:
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
Gebruikersavatar
daniel
Berichten: 1311
Lid geworden op: vr 17 sep 2004, 8:48
Locatie: Eindhoven

Berichtdoor daniel » za 01 jul 2006, 23:05

hoewel voor de rest van Nederland het WK al een tijdje voorbij is, krijg jij nog een weekje van ons :)
Omhoog
Digidoo
LET OP: deze gebruiker heeft geen werkend emailadres, dus ontvangt ook geen notificaties.
Berichten: 927
Lid geworden op: za 30 jul 2005, 17:57
Locatie: Den Haag

Berichtdoor Digidoo » zo 02 jul 2006, 19:50

Vooruit dan maar! Het WK is natuurlijk niet afgelopen, al lijkt het nu meer op een EK. Nederland zit er in ieder geval niet bij.

Hoever staan de zaken? Foto's? :P
Omhoog
Gebruikersavatar
KT88
Berichten: 1634
Lid geworden op: ma 07 nov 2005, 23:31
Locatie: Gooi

Berichtdoor KT88 » vr 07 jul 2006, 22:50

Hooggeëerd publiek,

Wegens prive-onstandigheden ligt het werk aan deze versterker de komende tijd stil.
Wanneer ik weer de tijd heb om hiermee verder te gaan, is niet aan mij en dus nog niet bekend.

Sorry.
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
Gebruikersavatar
Wowly
Beheerder
Berichten: 8529
Lid geworden op: vr 19 nov 2004, 18:56
Locatie: Budel

Berichtdoor Wowly » za 08 jul 2006, 22:22

Wat nou sorry, het wk is nog lang niet begonnen, ik geloof pas in 2010 ofzo? Zuidafrika.... (tenminste voor NL dan toch, of hadden we het daar niet over?)


Blijf er wel lol in houden aub

Wowly
Omhoog
Gebruikersavatar
KT88
Berichten: 1634
Lid geworden op: ma 07 nov 2005, 23:31
Locatie: Gooi

Berichtdoor KT88 » di 29 aug 2006, 0:54

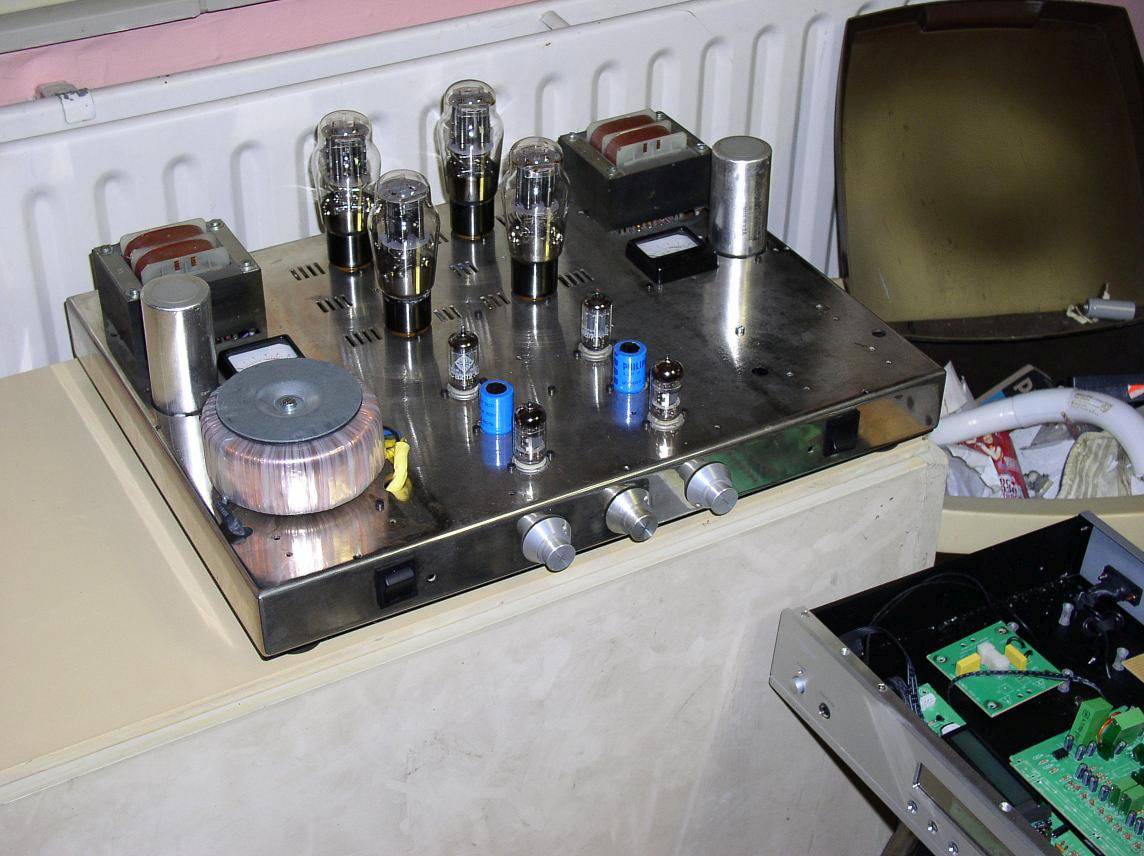

Some progress:
De buisjes die erin staan zijn niet wat erin hoort, maar het staat zo leuk op de foto he :lol:

http://img125.imageshack.us/img125/8555/wktopaz5.jpg

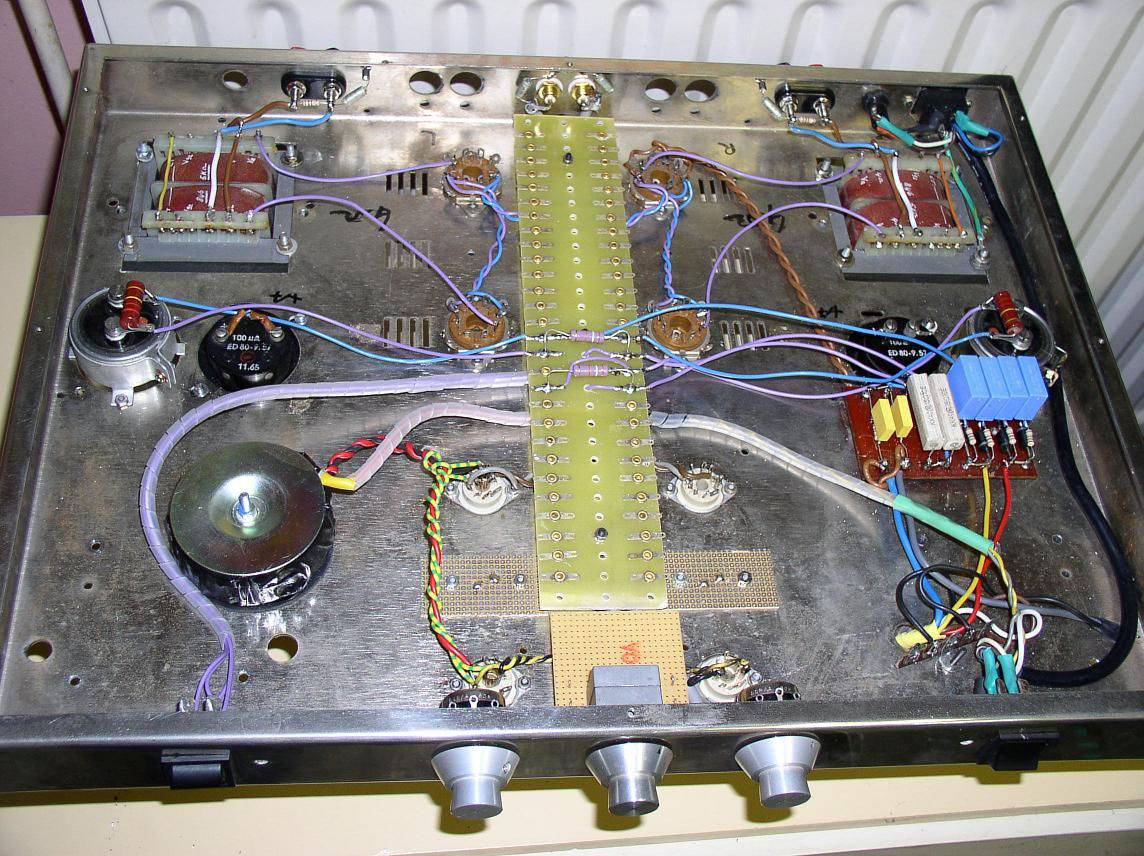

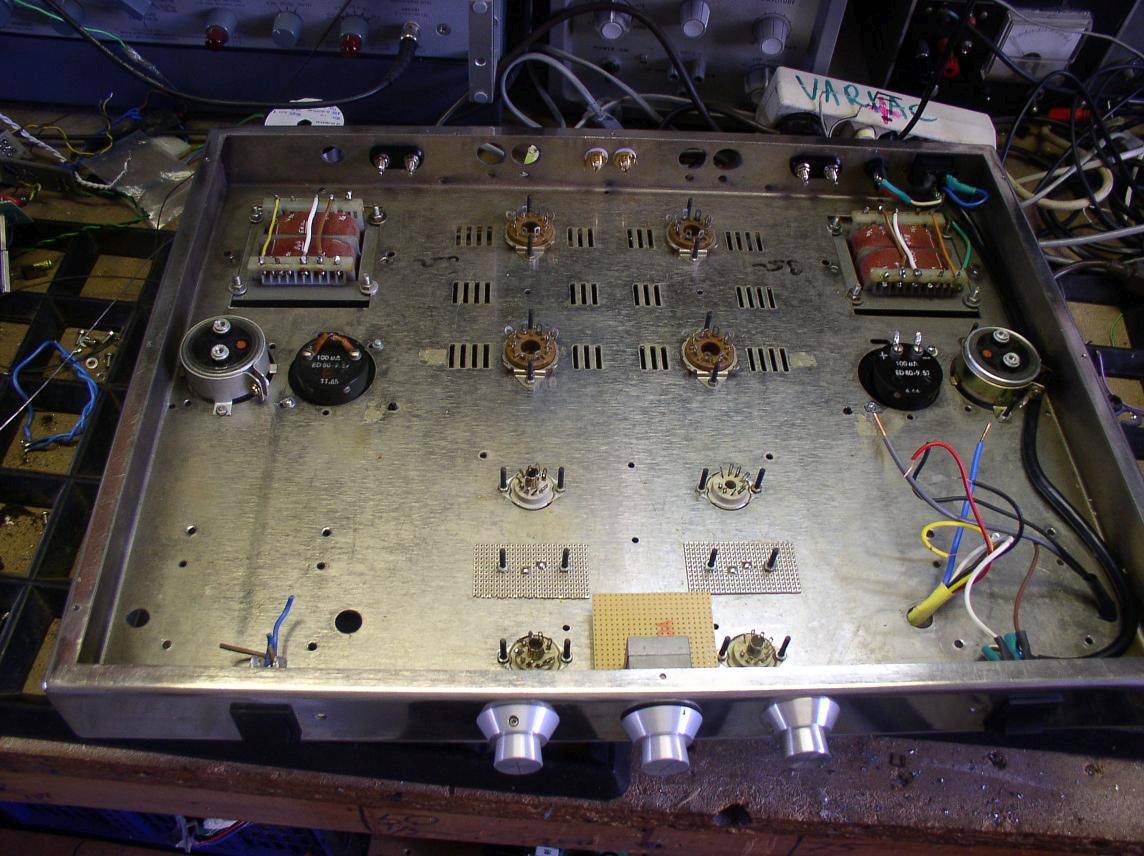

De onderkant, er moet nog wel e.e.a. gedaan worden:

http://img125.imageshack.us/img125/6071/wlbottomyk3.jpg

Wowly, voor de 7e october is hij af hoor, samen met het voortrapje wat je nog net op de voorgrond van de eerste foto kunt zien!
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Laatst gewijzigd door Henkjan op wo 19 nov 2014, 10:19, 1 keer totaal gewijzigd.
Reden: foto's als attachment gedaan
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
Gebruikersavatar
sietse
Berichten: 4993
Lid geworden op: do 07 okt 2004, 16:03
Locatie: Dokkum

Berichtdoor sietse » di 29 aug 2006, 12:27

Dat ziet er prima uit. Ik ga nog heimwee krijgen naar vroegere dagen.
Een wijze man is hij, die twijfelt aan zijn eigen woorden, want alles kan, tot het tegendeel is bewezen !
Maar ja, viewtopic.php?f=15&t=4440 ????
Omhoog
Gebruikersavatar
daniel
Berichten: 1311
Lid geworden op: vr 17 sep 2004, 8:48
Locatie: Eindhoven

Berichtdoor daniel » di 29 aug 2006, 12:39

KT88 schreef:Some progress:
De buisjes die erin staan zijn niet wat erin hoort, maar het staat zo leuk op de foto he :lol:



Je hebt dus ook een 2A3 push-pull op stapel staan?
Omhoog
Gebruikersavatar
KT88
Berichten: 1634
Lid geworden op: ma 07 nov 2005, 23:31
Locatie: Gooi

Berichtdoor KT88 » di 29 aug 2006, 16:00

Ik heb nog een 2A3 push pull staan, maar daar was vlak voor de vorige luisterdag de nettrafo van bezweken, en ik heb sindsdien enige onderdelen daaruit gebruikt om andere projecten te voorzien.
Ik had ze er even ingeprikt (2A3 met octalvoet, jaja) voor de foto.

Er hoort natuurlijk KT88 in triode in, of KT90, moet nog even zien wat er beter gaat.
Ik kan niet veel hoger met de hoogspanning gezien mijn elco's en de maximale g2 spanning van de KT88s.
De stuurschakeling wordt een LTP met ECC803S met een MJE340 stroombron naar -80V, de drivertrap wordt een kathodevolger met ECC802S die ook naar -80 refereert, en zo gelijk de negatieve roosterspanning voor de eindbuizen kan genereren met servoloopje, zo dat ik van de koppelcondensatoren af ben <YIPPIEEH!>

Liever een halfgeleider stroombronnetje dan koppelC's naar de roosters, met alle blocking ellende van dien.
Ik vrees alleen dat ik iets te weinig gain ga hebben, temeer daar mijn output tap vastligt op 3 ohm.
Nuja, we zien wel, er is nog altijd plaats voor een extra trapje als het moet.
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
Gebruikersavatar
Wowly
Beheerder
Berichten: 8529
Lid geworden op: vr 19 nov 2004, 18:56
Locatie: Budel

Berichtdoor Wowly » wo 30 aug 2006, 0:13

Whoei! Ik ben benieuwd!

Er komen zoveel ontzettend gave apparaten naar de luisterdag, dat hij geheid tekort wordt! (Alweer!!, ja alweer.....)

Wowly
Omhoog
Gebruikersavatar
KT88
Berichten: 1634
Lid geworden op: ma 07 nov 2005, 23:31
Locatie: Gooi

Berichtdoor KT88 » do 05 okt 2006, 21:49

Geloof het of niet, maar de WK amp is (nu pas, ja) klaar.

Ik heb hem wel 4 keer overnieuw gebouwd, het concept dat me voor ogen stond kreeg ik niet gerealiseerd voor de 7e october, dus heb ik ietwat water bij de wijn gedaan en een "iets simpeler" schakeling gebruikt.

Neenee, nog geen foto's, ik bewaar de premiere voor Breda, daarna schiet ik wel wat foto's, vertel wat over de schakeling en als er interesse voor is, post ik het schema.
De intuitieve geest is een godsgeschenk
en het rationele verstand is een dienaar.
In memoriam mijn lieve Wilma
Omhoog
