ECL82 SE buizenversterker met vintage Philips trafo's

[OpaBert]

Ziet er knap uit

[knuisje]

Ok Anne, dan vertrouw ik er op dat het goed gaat komen.

Gaat het zo wel goed met R1? Vanuit de PSU simulatie bezien, loopt er over R1 een stroom van 316mA bij een voltagedrop van 85Vdc. Dat zou betekenen dat je een weerstand nodig hebt van 27W.....

Klopt niet helemaal, de spanningsval bedraagt ongeveer 22V (270 x 80mA). 22 x 80mA is 1,7W.
Maar het wordt in eerste instantie toch een CLC, als de spanning echt te hoog is kan ik er altijd nog een CLCRC van maken.

[Ah!buis]

Ok Anne, dan vertrouw ik er op dat het goed gaat komen.

Gaat het zo wel goed met R1? Vanuit de PSU simulatie bezien, loopt er over R1 een stroom van 316mA bij een voltagedrop van 85Vdc. Dat zou betekenen dat je een weerstand nodig hebt van 27W.....

Klopt niet helemaal, de spanningsval bedraagt ongeveer 22V (270 x 80mA). 22 x 80mA is 1,7W.
Maar het wordt in eerste instantie toch een CLC, als de spanning echt te hoog is kan ik er altijd nog een CLCRC van maken.

Als de spanning wat te hoog naar je zin is kun je altijd een weerstand tussen kathode EZ81 en eerste C zetten.Heeft hetzelfde effekt als een grotere weerstand ande (voedings)trafo.
Bij de simulatie geef je ook een aanvaardbare (daarom niet de werkelijke) waarde op.Kijk maar 's wat een kleine verandering van de trafoweerstand grote gevolgen geeft.
Anne

[knuisje]

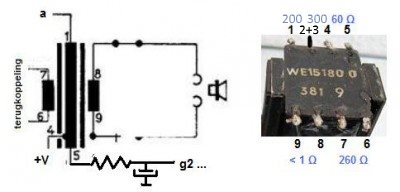

Er is trouwens nog een tap (2+3) beschikbaar aan de primaire kant van de UGT. Ik heb de waardes in het plaatje gezet. Kan ik daar nog iets mee, bijvoorbeeld +V aansluiten op 2+3 in plaats van 4?

[Ah!buis]

Denk niet dat je er wat aan hebt.Waarschijnlijk een doorverbinding van twee primaires die op een verschillende laag zitten.Halve primaire - LSwikkeling + schermrooster (UL)wikkeling - tweede helft, om de koppeling tussen de wikkelingen te verbeteren.
Anne

[knuisje]

Weer wat verder gekomen...

[Ah!buis]

Ziet er netjes uit.Maar waarom maar in één hoek een blokje ?
Voorlopig wel soort negatieve versterker , veel leegte en gaten
Anne

[knuisje]

Ziet er netjes uit.Maar waarom maar in één hoek een blokje ?

Een blokje voor de voeding en een voor de versterkers. De blokjes zijn gedoneerd door Barry.

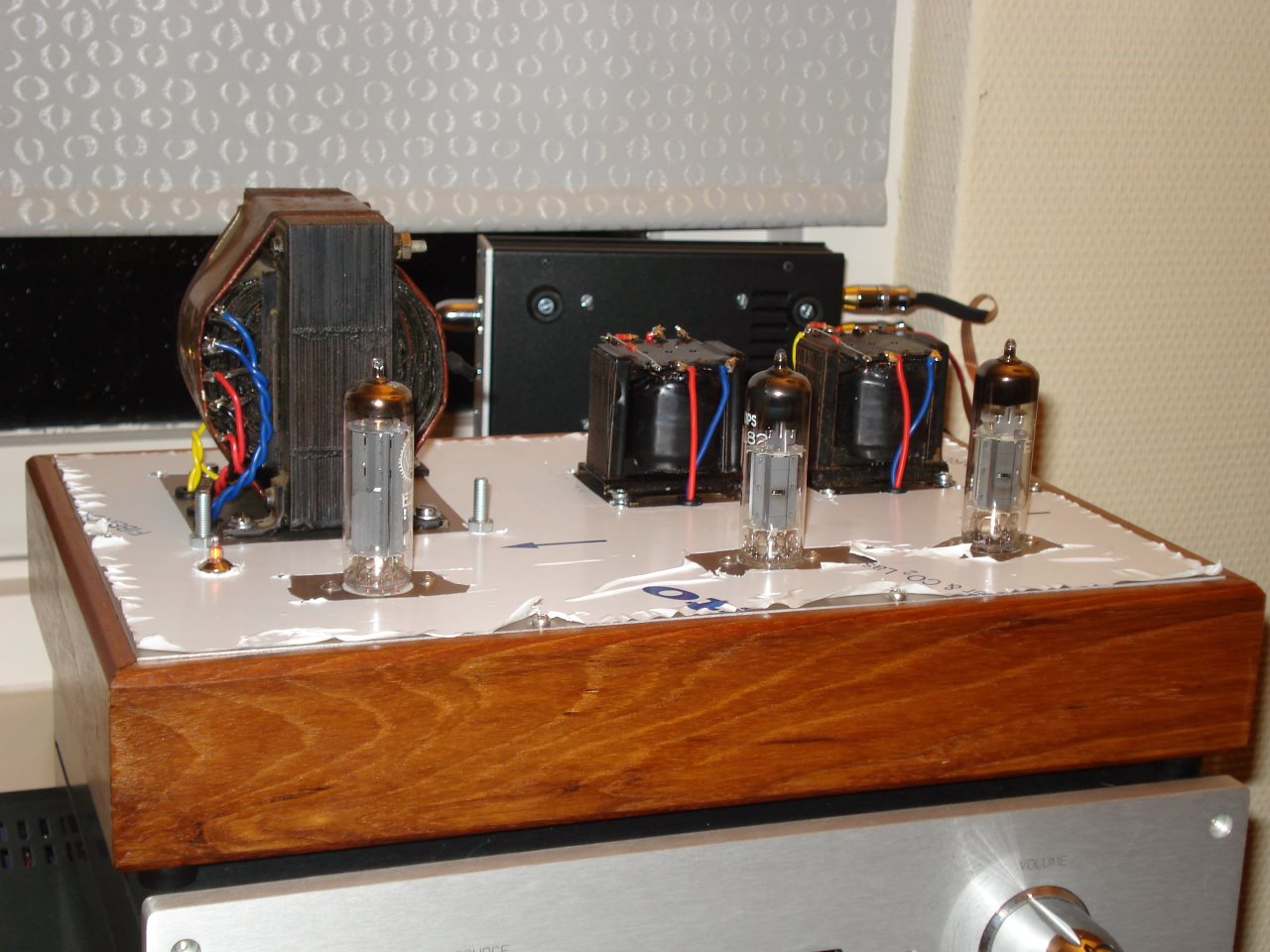

Het alu profieltje ondersteunt tevens het midden van de bovenplaat. De trafo's met kappen wegen nog aardig wat.

[dre]

Lekker bezig Peter!

[ray5150]

Lekker bezig Peter!

+1

Ziet er goed uit.

[knuisje]

Bedankt mannen. Volgende week weer verder...

[dre]

Dat is morgen!

[knuisje]

Klopt!

[knuisje]

Weer even een vraagje. Ik gebruik geen potmeter. Blijft de ingangsweerstand dan 1M of kan ik beter 100k oid. nemen?

[Ah!buis]

Als de bron die 100k kan trekken zit dat wel goed.De 1M is meer om te voorkomen dat het rooster negens aanzit, als bijv. de loper van een (krakende) potmeter geen kontakt maakt, zonder hinderlijk te zijn.
Anne

[knuisje]

De gloeispanning is bedraad, verder nog wat andere componenten aangebracht.

[ray5150]

Zit er nou ook een ferriet-antenne in ?

[knuisje]

Antenne?
Zie hier

[knuisje]

Ondertussen wordt hier vrolijk verder gesoldeerd. Moet wel zeggen dat ik smd solderen makkelijker vind dan deze 3D puzzel, zal wel gewenning zijn.

[knuisje]

Vandaag rotweer dus weer lekker aan de slag geweest met de versterker.

Ik heb hem geheel gereed gemaakt, alle bedrading is aangebracht. Na een paar keer alles nagelopen te hebben de spanning er op gezet met dummyloads en kort gesloten ingangen.
Geen knal, de spanningen kloppen.

Dan maar 'ns een sinus aanbieden en bekeken op de scope, alles ok. Met m'n 8 ohm dummyload krijg ik tot 12Vpp een onvervormde sinus.
Vervolgens luidsprekers aangesloten. Met het oor tegen de drivers niets te bespeuren van brom of ruis, volledige stilte.

Dan maar eens muziek luisteren. Dat klinkt verrassend goed, vol en gedetailleerd en prima klinkend.

[dre]

Dat is snel gegaan zeg!

[democles]

Mooi werk

Nu nog een foto van de binnenkant.

[knuisje]

Dank!

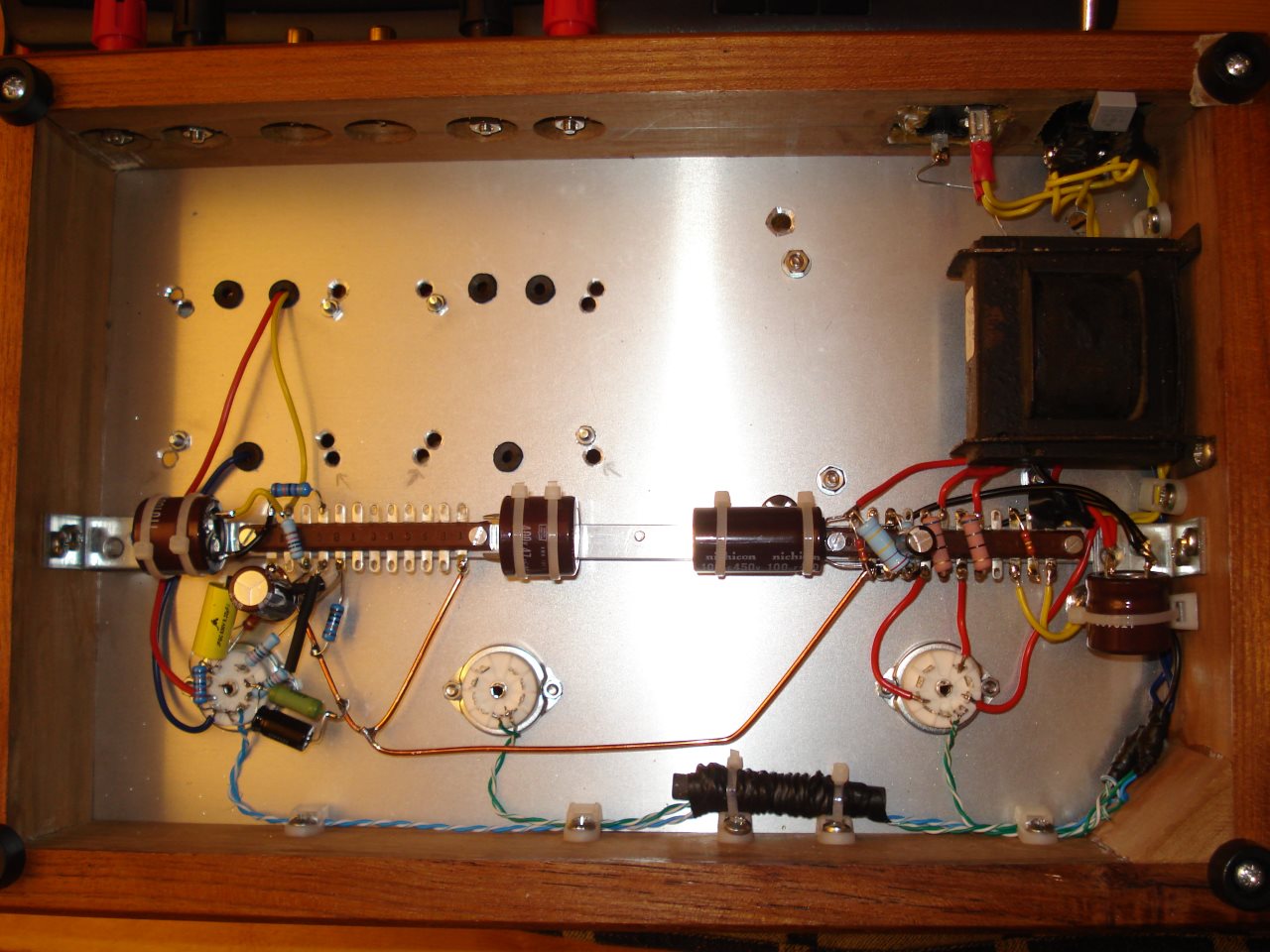

Foto van het inwendige zal ik morgen even maken.

[Ah!buis]

Zo wordt rotweer toch nog leuk
Buizen zijn dus goed meegevallen tot nu toe
Mare, petje af hoor
Anne

[knuisje]

Bedankt Anne, ook voor het perfecte schema. Ik heb alleen de feedback weerstand gewijzigd naar 220k. Ik kwam ergens op diyaudio tegen hoe je deze kon berekenen voor andere buizen bij het RH84 schema. Bij de ECL82 kwam ik op 220k voor 10% feedback.
De buizen bevallen met wat ik nu hoor zeer goed, dit kon wel eens mijn hoofdversterker worden.
