ECL82 SE buizenversterker met vintage Philips trafo's

[Ah!buis]

Prachtig Anne! Hoe kom je aan al die weerstandswaarden?

Gewoon, kwestie van inkleuren

Misschien had je van de buisvoet nog een zonnetje kunnen maken?

Was het wat laat voor geworden, kijk maar naar de inzendtijd
Anne

[Ah!buis]

Omdat Knuisje niet gewend is aan buizen, eerder IC's, even iets over de aansluitingen.
De nummering van de aansluitingen lijken anders.Bij IC's tegen de klok in en bij buizen met de klok mee.
Is eigenlijk hetzelfde, bij IC's is het vanboven gezien en bij buizen vanonder, met zicht op de pinnen van het voetje.Dus als je en IC met de pootjes omhoog legt is het 't zelfde als bij buizen.
Anne

[knuisje]

Van onder bekeken met de klok mee, check.

Net eens de gloeiwikkeling belast op 2.6A. Het voltage zakt dan van 6.7V onbelast naar 6.5V. Dien ik precies op 6.3V uit te komen of valt dit nog binnen de marge?

Bij mijn trafo zit één kant van de gloeiwikkeling met een draadje doorverbonden naar de middentap van de hoogspanningswikkeling. Ik neem aan dat ik dit draadje weg moet halen?

[Ah!buis]

Van onder bekeken met de klok mee, check.

Toen ik indertijd met IC's kennis maakte had ik het omgekeerde probleem, ze werden vanboven gezien geteld.Was even wennen.

Net eens de gloeiwikkeling belast op 2.6A. Het voltage zakt dan van 6.7V onbelast naar 6.5V. Dien ik precies op 6.3V uit te komen of valt dit nog binnen de marge?

5% mag best.De trafo is vermoedelijk nog uit 't 220V tijdperk.Geen dikke draad gebruiken voor de gloei.

Bij mijn trafo zit één kant van de gloeiwikkeling met een draadje doorverbonden naar de middentap van de hoogspanningswikkeling. Ik neem aan dat ik dit draadje weg moet halen?

Het midden van de HS komt aan massa.Als de 6,3V een middenaftakking heeft wordt dat meestal aan massa gezet.Heeft deze trafo blijkbaar niet, dan een kant aan massa.Kan dus blijven zitten.
Anne

[knuisje]

De trafo is vermoedelijk nog uit 't 220V tijdperk..

Uit 1953 om precies te zijn.

[Pcdg]

Er komt een smoorspoel aan uit 1940

[Ah!buis]

Omdat de ECL82 niet van de goedkoopste is, kun je ook de russische 6ф3П ofwel 6F3P gebruiken.
http://rutubes.com/product/6f3p-6bm8-ecl82-tube/ Geen ervaring met deze zaak, eigen risico.
Anne

[knuisje]

Ik heb al een setje buisjes van Philips besteld op Ebay.

[ds23man]

Mooi, zaterdag spelend?

[knuisje]

Hangt er van af welke zaterdag je bedoelt?

[knuisje]

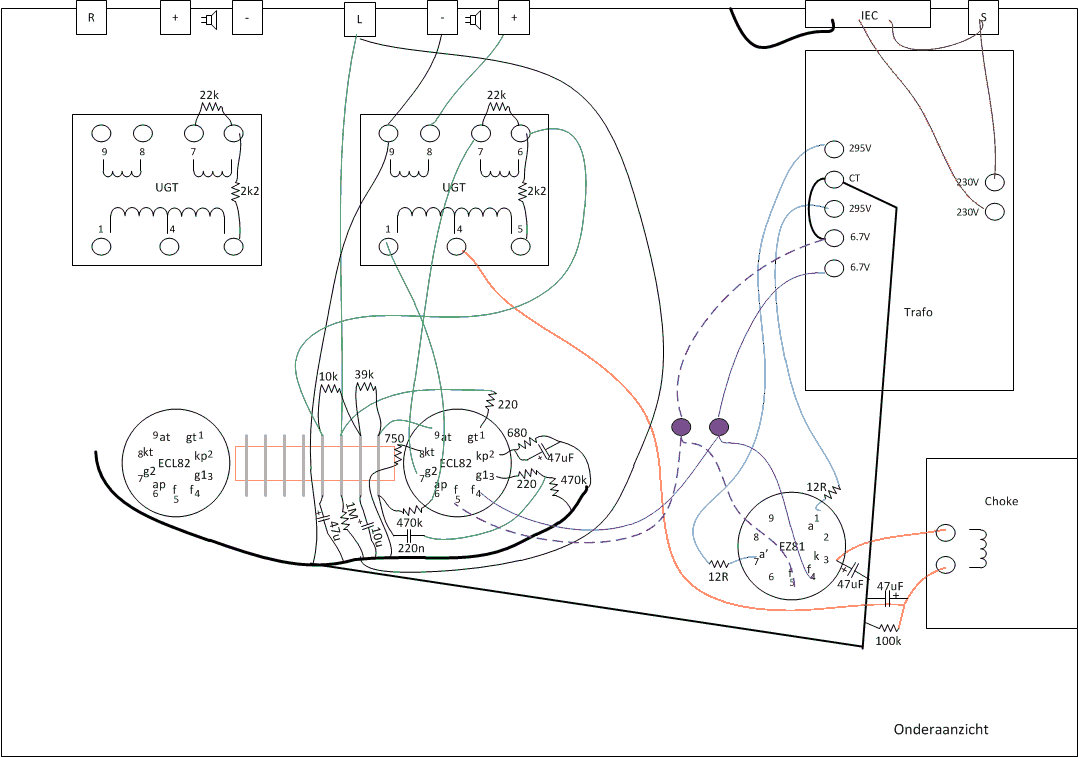

In afwachting op componenten een begin gemaakt met het bedradingsplan.

[Barry2001]

Knuistermans laat er geen gras over groeien Heb je al iets van een soldeerstrip, om bv de weerstanden te monteren? heb nog wel eea liggen.

[knuisje]

Ha Barry, ik heb al 1 strip liggen. Een of twee extra kan nooit kwaad.

[Barry2001]

Neem wel wat mee Peter. Zijn geen mooie keramische, wel oerdegelijk, made in mother Russia

[knuisje]

Helemaal geweldig Barry.

Ik heb nog wat gesimuleerd aan de voeding. Met een CLC kom ik wat te hoog uit met de spanning, met een CLCRC gaat het beter.

[ray5150]

Vergeet ook niet om de bedrading voor de gloei in elkaar te twisten.

Ter info : De ECL82 kost een tientje per stuk bij Wim de Rotte.
http://www.electrontubes.nl/Voorraad/stockset.htm

[Ah!buis]

Helemaal geweldig Barry.

Ik heb nog wat gesimuleerd aan de voeding. Met een CLC kom ik wat te hoog uit met de spanning, met een CLCRC gaat het beter.

Hindert niks, mag best wat te hoog.Vergeet niet, de eindbuis ziet de voeding min verlies over kathodeweerstand (22,5V) min verlies UGT (15V).
Allen de triode krijgt iets meer, kan ook best.
Anne

[knuisje]

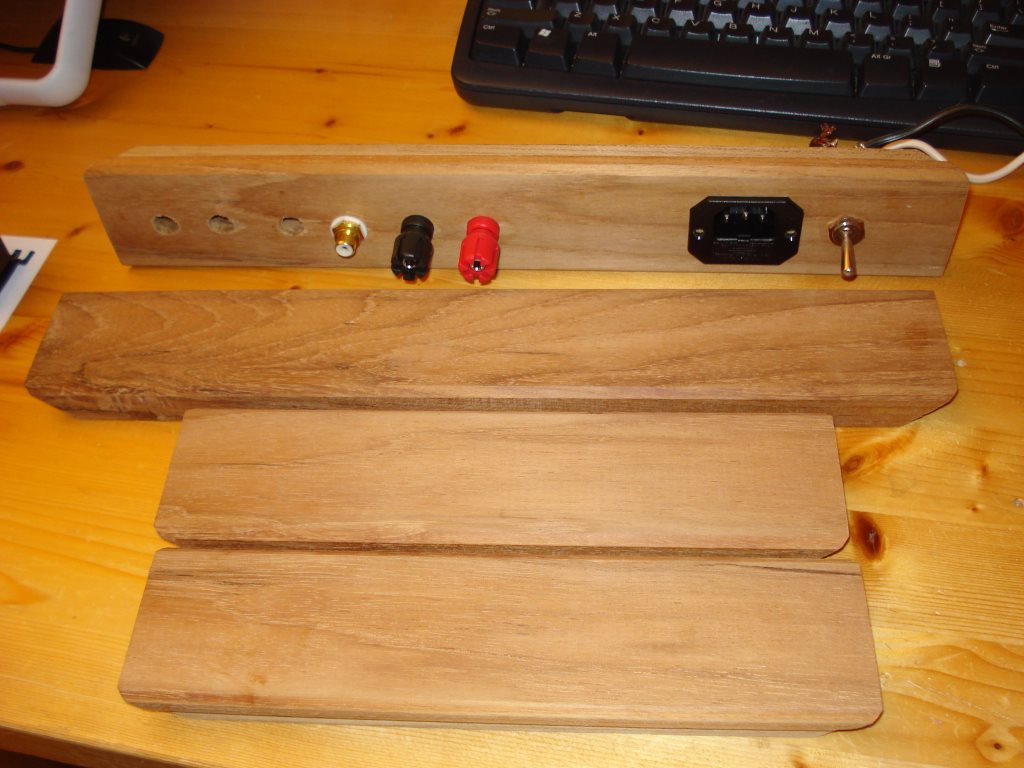

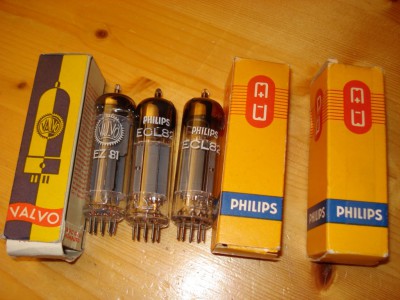

De buisjes zijn gearriveerd. Ik vond in de schuur nog een mooie hardhouten plank, ik denk teak. Na enig frees- en zaag- en schuurwerk kan het nu verlijmd worden.

[knuisje]

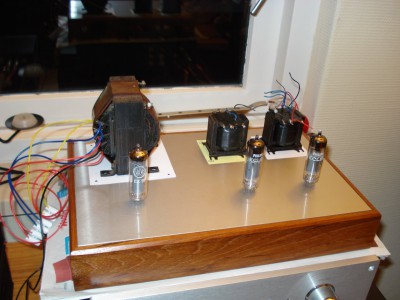

Het houten frame zit in elkaar en de aluminium topplaat is binnen. Het boor- en tapfeest kan beginnen.
Voor de trafo's heb ik kappen besteld bij Alie, is anders geen gezicht zo.

[Barry2001]

Trafo's draaien Peter he, haaks op elkaar.

[knuisje]

Ja, ik heb al getest met spanning op de trafo of ik dan brom heb op de UGT's, maar dat gaat goed zo. En als ik de smoorspoel liggend onder de trafo plaats stoort de trafo er niet op. Weet alleen nog niet of de smoorspoel dan de UGT's stoort.

[gervenja]

Ziet er goed uit, je gaat lekker snel.

[knuisje]

Ja, als ik eenmaal bezig ben vind ik het leuk om door te werken.

Die trafospanningen zakken nog wel wat eenmaal belast.Krijg je iets van een 300V na gelijkrichten.Niet x1,4 want buizen hebben een niet verwaarloosbare serieweerstand.
Als je er vanuit gaat dat een eindbuis 240V heen en weer kan zakken tot 60V (en nog voldoende stroom) geeft dat met 8k8 belasting een kleine 28mA.Maak er in klasse A 30mA ruststroom van.
Verstook je 290x30= iets over 9W.(290 is 300 min verlies kathodeweerstand ~)
Met 240Vt en 28mAt komt er dan een sinus van goed 3W uit.
Moet een eindbuis zijn met minstens Pa=9Wmax.Kunnen al de buizen die ik had opgesomd.
Handigst is, denk ik, om de eindbuisschakeling van het Philips schema aan te houden met een ECL82.Is met de extra wikkeling voor het schermrooster een UL eindtrap.
De triode daarin is ongeveer zoiets als de ECC81 in de RH84, moet wel aan te passen zijn.
Anne

De maximale anode dissipatie van de ECL82 is 7 watt, kom ik niet in de problemen met dit schema? Als ik het doorreken kom ik op 9 watt uit.

[Ah!buis]

De maximale anode dissipatie van de ECL82 is 7 watt, kom ik niet in de problemen met dit schema? Als ik het doorreken kom ik op 9 watt uit.

Klopt (8,7W), komt niet zo nauw.

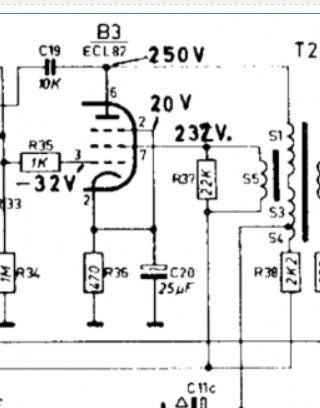

Bij de ECL86, zelfde afmetingen, is het 9W. En als je het Philipsschema bekijkt,

Spanning over de buis 250-20=230V, stroom 20/0,47=42,5mA.
Doe daar wat af voor het schermrooster, krijg je 230x40= ruim 9W.
Zou me er niet ongerust over maken.
Anne

[211audio]

[quote=Ik heb nog wat gesimuleerd aan de voeding. Met een CLC kom ik wat te hoog uit met de spanning, met een CLCRC gaat het beter.[/quote]

Gaat het zo wel goed met R1? Vanuit de PSU simulatie bezien, loopt er over R1 een stroom van 316mA bij een voltagedrop van 85Vdc. Dat zou betekenen dat je een weerstand nodig hebt van 27W.....

Peter
