Heren,

Bij deze mijn nieuwe versterker project.

Ik doe weer een jaartje op de achtergrond mee met de tubesociety.

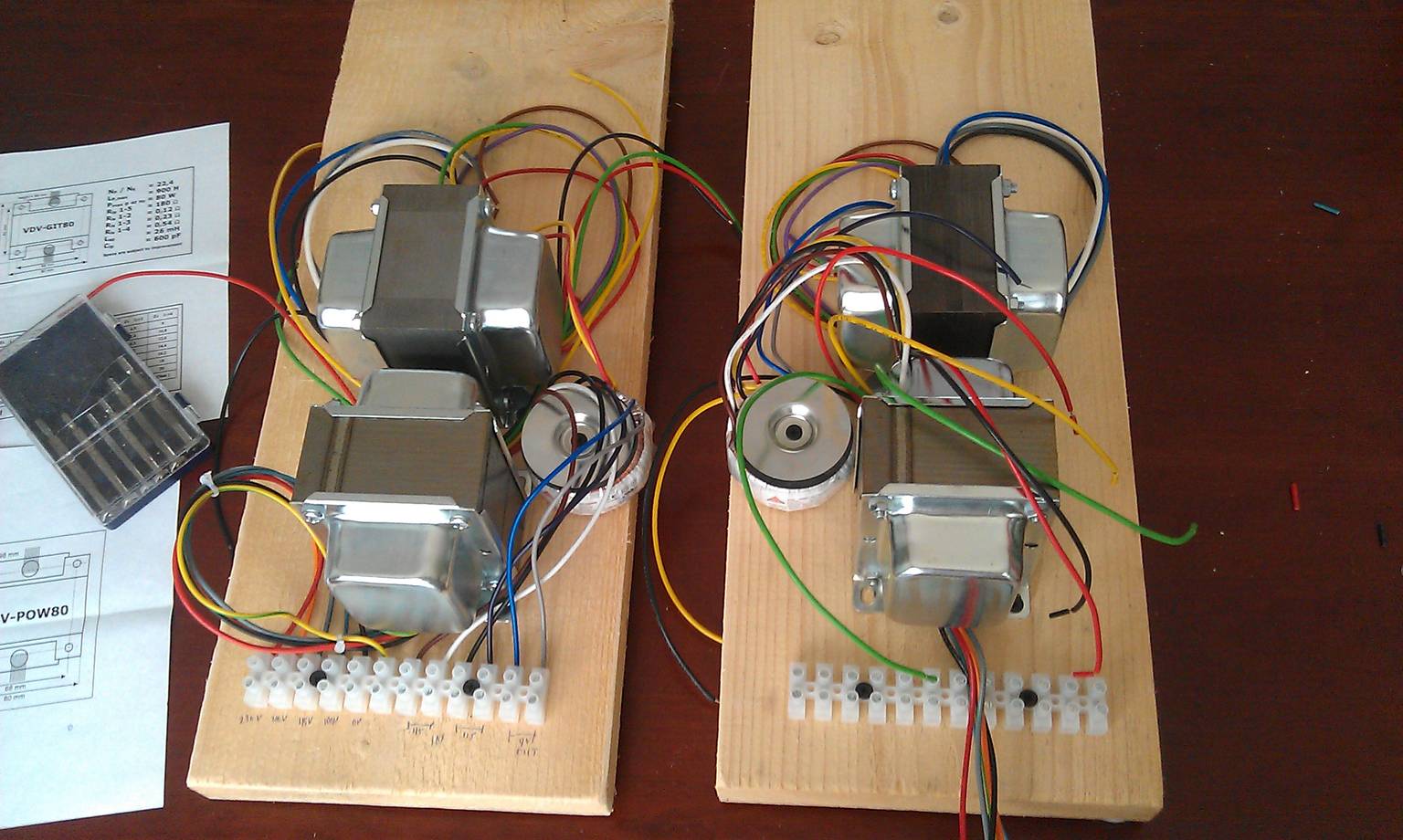

Ik heb de vdv GIT 80 en POW 80 voedings en uitgangstrafos gekocht.
En wil hiermee een mooi project tot einde brengen.
Tevens zie ik veel billen voorbij komen......... versterker van triode dick....hahahaha
Hierdoor kriebelt het toch om het anders aan te pakken of gewoon wat anders te proberen.

Ik ga voor dit schema van de oddblock

De voorversterking zal gebeuren met een 6sl7gt van sovtek.
Met een eigen gestabiliseerde dc gloeispanning.
De eindbuizen worden denk ik 6550 maar ik sta open voor suggesties en zal ik wel met ac gloeien.

Doordat ik eerst alles op een plank zet kan ik snel veranderingen aanbrengen....
Ik ga zeker dingetjes uitproberen zoals nfb of geen.
De spanning kan ook omhoog gegooid worden met een paar handelingen.
Diversen soorten buisjes en bias mogelijkheden.
Zeker wil ik de negatieve roosterspanning proberen ipv hetgene wat er hier in het schema staat.

Nog een paar picjes van wat er vandaag gebeurt is.

Ik wil eerst de schakeling en alles in orde hebben voordat ik een definitieve behuizing ga maken.
Daar wil ik 2 mono blokken van maken met een voorversteker er tussen denk ik ...

Op en aanmerkingen altijd leuk , ideen spui ze enne veel kijk plezier.......
Morgen ga ik weer verder met de rest.

Dennis

[Kappa7]

Leuk Dennis ga ik zeker volgen.
Ik zie dat je als basis de opzet gebruikt van Hans zijn project.
Die klonk zeker erg goed.

[metabaron]

Heren weer een stukje verder met de plank versterker

Mijn voortgang ik heb 4 6550 buizen op de kop getikt met een 6sl7gt voorversterking.

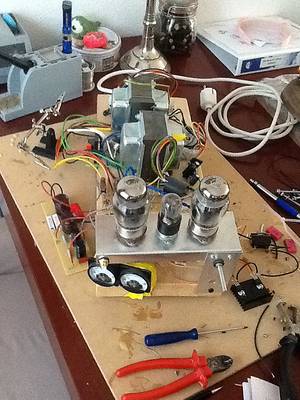

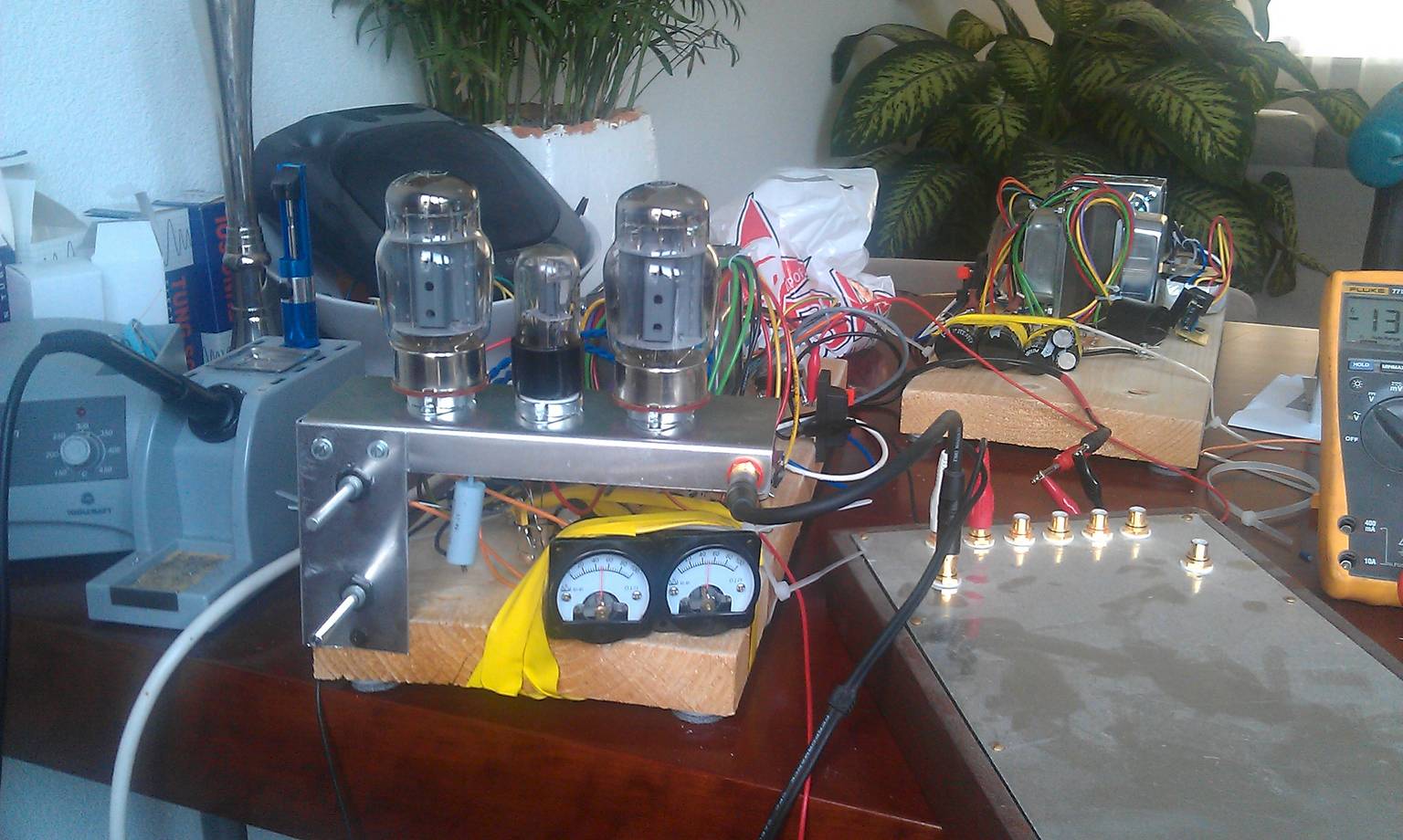

Een versterker zit nu in elkaar zie foto.
Het leuke eraan is dat ik met een potmeter de linker en rechter buis gelijk kan stellen .
Daarna kan ik ook met de andere potmeter de milliamperes in stellen vanaf 40 tot 100 dus je kan je voorstellen dat er veel te proberen valt kwa eindbuizen.
Dit kan ik ook meteen zien met de meters.

tevens een schakelaar gemaakt met nfb dit is duidelijk hoorbaar als je hem omhaalt tijdens muziek draaien.
Het hoog lijkt ff meer op de voorgrond te komen en spat er meer uit.
Wat ik nu hoor is al hoopgevend.
maar aan dee andere kant ik hoor een brom op de achtergrond........ dus ik zal meer aandacht moeten besteden aan de voeding.
Mischien is het ook de bedrading wel want dat is niet netjes maar ik leer er wel een hoop van op deze manier.

te doen dingen.

Ander versterker afmaken voor stereo
Triode nog een keer beluisteren
Meer aandacht aan de voeding geven
nog wat meer mogelijkheden uitproberen
Misschien nog een keer wat andere buizen proberen
Nadenken over kast maken

Groeten dennis

[RobertD]

Leuk om te volgen. Ik ben benieuwd naar de mogelijkheden om meer typen eindbuizen te proberen. Leuk voor onderling vergelijk.

Komt de brom niet uit de transformatoren die zo dicht bij elkaar staan? De spoelkokers van beide trafo's staan volgens mij rechtop, en dan maakt het niet zo heel veel uit dat de blikpakketten haaks op elkaar staan.

[Dan]

Leuk project!
Er is denk ik wel lef nodig voor een plankjesversterker. Ik heb mijn opzetje daarom maar in een antieke lade gemaakt. Voordeel is dat ik de aansluitingen zo in de achterkant boor en er kan een stuk gaatjesplaat op. Wel zo veilig voor de katten

[Barry2001]

Mooi man, lijkt wel op de Philips experimenteer plank van vroeger die met die veertjes. Maar al die hoge gelijkspanningen open bloot...wel erbij blijven.

[metabaron]

Robert ik wil zeker ff een transformator loshalen en kijken of brom verminderd ,maar ik denk echt dat het uit de voeding komt.

Wat betreft de spanningen op een plankje , dat is echt opletten en concenteren op wat je doet.
Maar dat valt eigenlijk wel mee.
Juist als je het in een behuizing maakt en je wil wat meten kom je er slechter bij.
Ik heb weerstanden over elcos zitten dus in een paar minuten staat er geen spanning meer enkan ik weer alles doen..

[nl3prc]

Wat ik vooral voor me zie zijn katten en kindervingertjes die op plaatsen komen waar ze nou net niet moeten komen als je even niet oplet

[metabaron]

Hallo heren ik ga weer verder met deze versterkers.
Na een nieuwe badkamer ,gang, slaapkamer enz.....
Heb ik weer de tijd om verder te gaan met dit project en mijn platenspeler project dus ik zal vanaf nu weer met enige regelmaat wat posten.

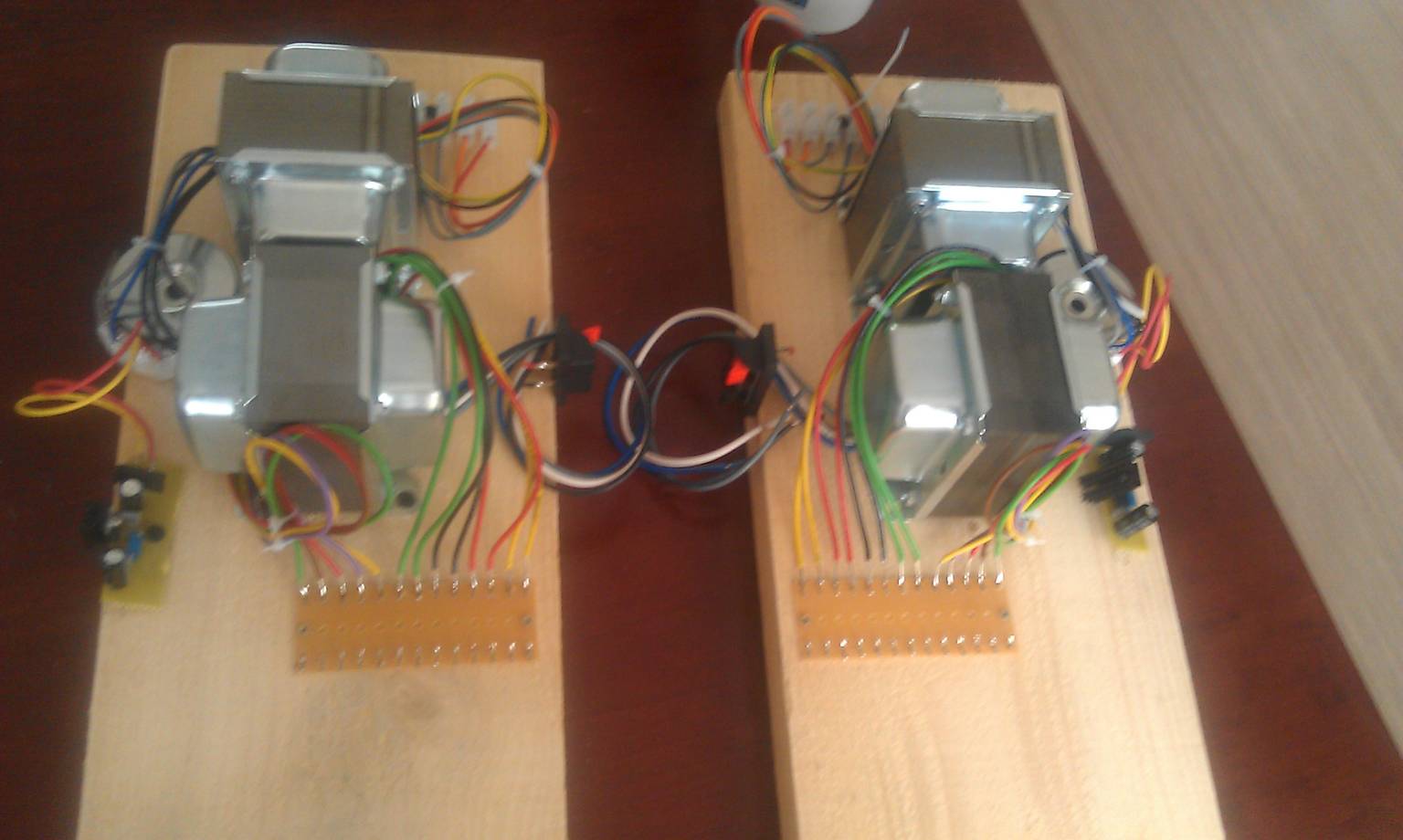

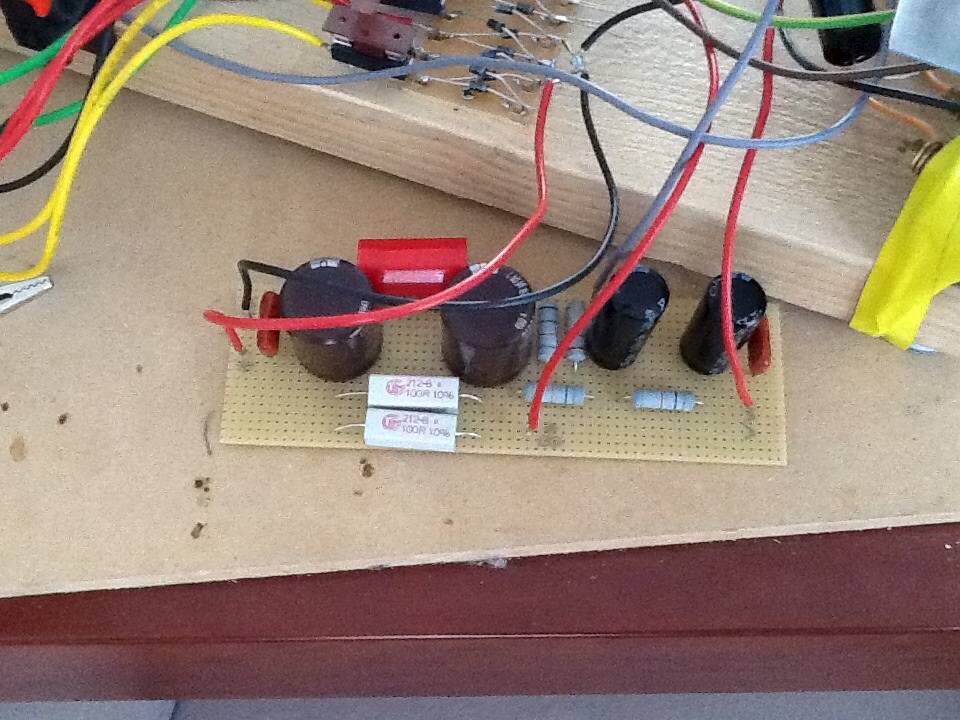

Ik heb een printje met de voedingscomponenten erop gemaakt en zie hier het resultaat.

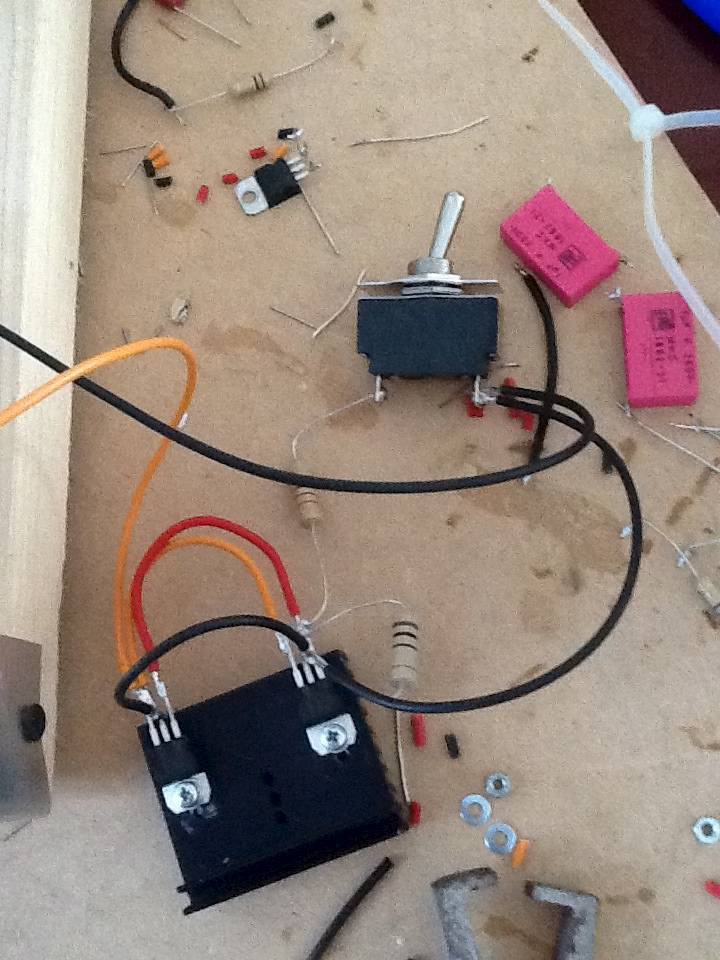

Tevens heb ik 2 lm317 vanuit het schema paralel gezet en dat moet nog even op een groter koelblok komen.

Het andere monoblok is ook zo goed als af en ik kan lekker experimenteren op deze manier.
Ik heb nog een printje voor een inschakelvertraging op de kop getikt van barry 2001 en deze wordt binnenkort ook nog gesoldeerd en er in gezet.
En zo ziet het er momenteel uit

Voor de kast denk ik aan planken padouk in zwaluwstaartverbinding met een gepolijste alluminium bovenkant en daar de componenten op de metertjes aan de voorkant en een ledje wanneer alles werkzaam is........

Dennis

[Kappa7]

Ha Dennis,

Je ben al weer lekker bezig.
Mij benieuwen hoe dat gaat klinken.
Op de finale dag kom ik wel punten geven.

[Ah!buis]

Heb je er wel rekening mee gehouden dat de max.Vfk van de triodes 90V is en dat de kathode van de bovenste op minstens 150V staat ?
Dwz de gloei naar iets van +75V optillen of een apart buisje bovensteSRPP met eigen gloei.
Anne

[metabaron]

Hoi anne is gedaan door 2 weerstanden en rode condensator.
Hiermee til ik de spanning van de voorversterker buis op.
De 6550 buizen gloei ik met ac.

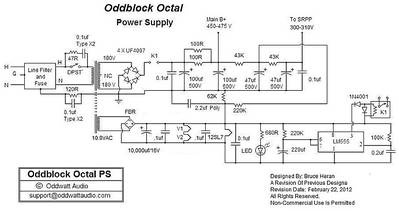

Hieronder schema wat ik niet helemaal gebruik maar geeft een goede indicatie.

Ik heb nog een print voor vertraging van de hoogspanning.
Die moet ik nog opbouwen en komt er nog in.

Dennis

[metabaron]

Heren inschakelvertragingen zijn gesoldeerd en eentje getest en die werkt.

Dus nou de kast gaan verzinnen en een beetje wachten op lekker weer want het is koud in de schuur.
Tevens heb ik de versterker al aan gehad er komt geluid uit maar ik weet nog niet of ik helemaal tevreden ben . Ik wil nog eens met nfbs in de weer en nu kan ik er nog lekker bij.

Dennis

[metabaron]

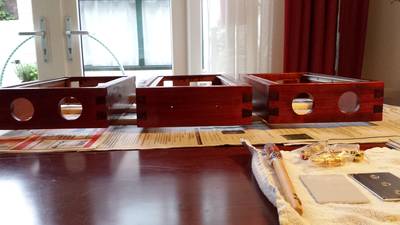

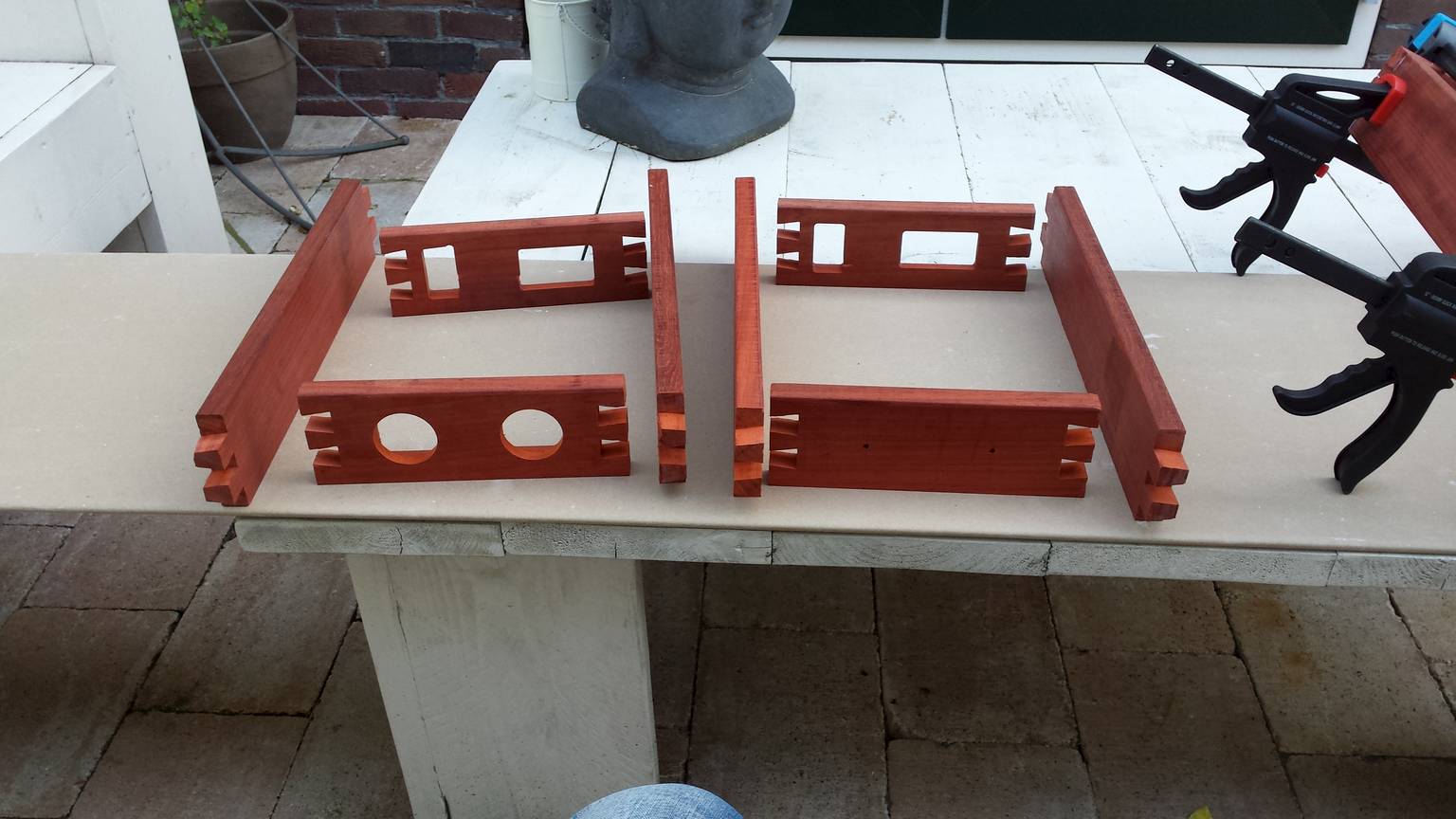

Ben bezig met de kasten.het is padouk geworden.
met zwaluwstaartverbinding dankzij iemand van het forum.

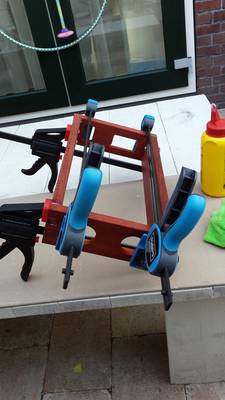

gaten voor de meters aanuit schakelaar en aansluitingen er in gefreesd nu lekker lijmen.....

Ik heb er 5 gemaakt met het oog op de toekomst.
Eindversterkers.voorversterker.phonodude.dac.?

Dus langzaam maar gestaag komt er vorm in..

Dennis

[johan283]

nice ziet er goed uit

[carbon]

Dat gaat mooi worden

[ray5150]

Dennis gaat een buizenversterker fabriekje beginnen...

[metabaron]

dat zou je bijna zeggen als je die stapel ziet
Misschien kan ik ermee op de markt staan.....

Dennis

[Fredvandam]

Mooi zeg, die zwaluwstaart verbindingen! Is dat goed zelf te doen? Ik zie wat filmpjes erover op Youtube.

[metabaron]

Ja hoor het is te doen , maar je moet wel wat proefhoutjes eerst gebruiken om de mal in te stellen . En nauwkeurig proberen te werken . Voor mij was dit ook de eerste keer ,maar het ging redelijk ,alhoewel ik het nog iets te los vind. Dit is opgelost door alles lekker te lijmen.Een goede frees is ook een vereiste met goede frezen.
En voor de rest laten ze alles in de filmpjes zien .
Op het forum is er ook nog een gebruiksaanwijzing hierover......

Dennis

[Barry2001]

Ziet er goed uit Dennis! Je bent handig met de frees zie ik, ga je de bovenplaat ook laten verzinken in het frame?

[metabaron]

Daar ben ik nog niet helemaal uit , maar ik denk dat ik 3mm onder de rand een latje of aluminium hoekprofiel erin lijm of schroef.
Zodat het wel gelijk met het hout komt. de bovenkant wordt gepolijst aluminium.

dennis

[HoMeR]

.....Een goede frees is ook een vereiste.....

Zwaluwstaart ? Met een frees ??
Werd ons dat ("vroeger") niet geleerd met een scherp kapzaagje en een goede beitel ??
Waar zijn de "goede tijden" gebleven.......



(ziet er goed uit, kun je rustig mee op de markt gaan staan. )

[metabaron]

Maar een freesmal is toch wel handig he ........ gaat een stukje sneller

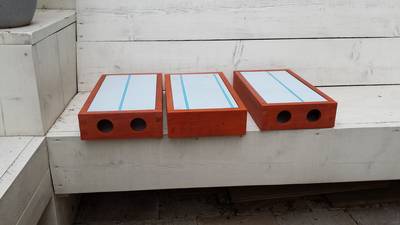

Vandaag lekker weer en heb weer wat gedaan , schuren en de bovenplaten pas gemaakt.
Daarna lakken tjeeez wat zie je dan een diepte in het hout komen en eer van je werk
kijkplezier

Zwaluwstaart verbing komt er goed uit met de lak

Nog een paar keer schuren en lakken dan komt het resultaat wat ik wil
En ik moet een beetje haast maken 10 mei is tube society afsluiting.
Dan moet klaar zijn met een lekker geluidje en mooi aangezicht......

dennis

[Barry2001]

Zit er goed uit Dennis! Met lakken komt altijd mooi die houtnerf naar voren. Wat moet je 10 mei afhebben, de monoblokken, de voorversterker niet toch? Dan nog is het een strakke planning, scheelt natuurlijk dat je de boel al werkend hebt op je test plank.
