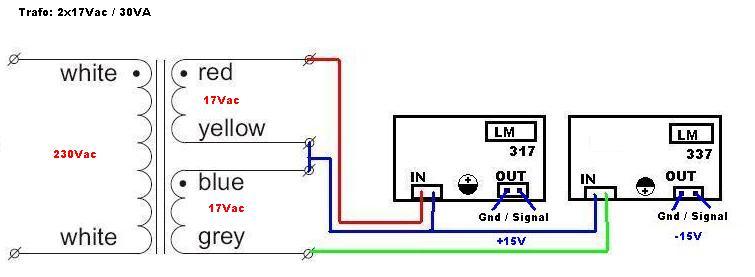

Krijg ik met deze bedrading een halve golf gelijkrichting of een hele golf gelijkrichting ? Ik zit te twijfelen of ik door de "middenaftakking" / zwevende massa een halve golf in de voedingsprintjes gooi.
Elk printje bestaat uit een dubbelzijdige gelijkrichter, LM regulator en een bufferelco.
Halve golf of hele golf gelijkrichting ?
Moderators: Barry2001, Beheerdersteam
Bij een dubbelzijdige gelijkrichting op beide printjes krijg je ook op beide printjes een hele golf gelijkrichting (halve golf delijkrichting doe je met 1 diode). Dat je door de middenaftakking een 0 creert heeft niets met de gelijkrichting te maken.
In een ander topic elders op dit forum heb ik wel gelezen dat het beter zou zijn om in jouw voorbeeld rood en geel naar het ene printje te voeren en blauw en grijs naar het andere. Zo laat je de 2 wikkelingen van de trafo onaangetast. Vervolgens ga je gelijkrichten, bufferen en regelen, zodat je 2 afzonderlijke asymmetrische DC-spanningen krijgt. Door nu de 0 van het eerste printje aan de + van het andere te hangen krijg je weer je gewenste symmetrische spanning terug.
Groetjes,
Mischa
In een ander topic elders op dit forum heb ik wel gelezen dat het beter zou zijn om in jouw voorbeeld rood en geel naar het ene printje te voeren en blauw en grijs naar het andere. Zo laat je de 2 wikkelingen van de trafo onaangetast. Vervolgens ga je gelijkrichten, bufferen en regelen, zodat je 2 afzonderlijke asymmetrische DC-spanningen krijgt. Door nu de 0 van het eerste printje aan de + van het andere te hangen krijg je weer je gewenste symmetrische spanning terug.
Groetjes,
Mischa
