Bias automaat

[Gerrittube]

Hallo,

Ik heb al een tijdje zitten experimenteren met een auto bias print (model ABS-Q) van audioamp.eu in mijn KT150 Push Pull project. Dit is zeg maar de budget tegenhanger van de TentLabs automaat, met een eigen netvoeding voor de negatieve spanning. De werking is in de basis prima, alleen oscilleert deze automaat behoorlijk op ca. 8 kHz, met flinke harmonischen en krijg ik dat er niet 1-2-3 uit. Dit is ook hoorbaar, natuurlijk met mijn diy EMI sniffer, maar ook gewoon als een verhoogde grondruis van de versterker.

Ik heb e.e.a. bij wijze van test net omgezet naar een vaste bias instelling en de ruststroom per buis is dan hetzelfde, alleen dan zonder de oscillatie.

Nu heb ik in dit forum ook wel eens gelezen over een bias automaat. Welke is dit? Is daar ergens een printje van verkrijgbaar? Waar kan ik er meer van vinden / lezen?

Groeten, Gerrit

[douwebakker]

Deze? viewtopic.php?f=7&t=28757&p=1958509&hil ... t#p1958509

[douwebakker]

Deze? viewtopic.php?f=7&t=28757&p=1958509&hil ... t#p1958509

OpaBert heeft printjes.

[Gerrittube]

Hallo Douwe,

Ik had dat topic wel gezien, maar kon er niet wijs uit worden. Ben wel benieuwd welke opaBert als print heeft liggen. Het lijkt me wel wat om dat te proberen.

Ik heb bij benadering zo’n 80 volt negatief nodig en de cathodestroom is max. 150 mA per buis, m.a.w. 600 mA voor 2 x 2 buizen bij 600 Volt hoogspanning.

Groeten, Gerrit

NB: OpaBert een PM gestuurd...

[OpaBert]

Hallo Douwe,

Ik had dat topic wel gezien, maar kon er niet wijs uit worden. Ben wel benieuwd welke opaBert als print heeft liggen. Het lijkt me wel wat om dat te proberen.

Ik heb bij benadering zo’n 80 volt negatief nodig en de cathodestroom is max. 150 mA per buis, m.a.w. 600 mA voor 2 x 2 buizen bij 600 Volt hoogspanning.

Groeten, Gerrit

De 80 volt is geen probleem
De 150 mA ook niet de Kathode meet weerstand is dan 4 ohm per buis
Ik heb nog printjes in stereo uitvoering waar alleen in de opdruk de 2N5401 verkeerd getekend zijn
Daar wil ik er wel 1 naar je sturen Zal de 4 stuks 2N5401 op solderen er een briefje bij doen waar in staat dat de opdruk op de print daar fout staat
Op een of andere manier is daar steeds onduidelijkheid over en wordt ik daarop aangesproken
Bij deze vertel ik het je nu
Printje kost incl verzenden en de 4 x 2N5401 5€
Stuur maar een pb als je dat printje wilt hebben
Wel verder goed lezen hoe je hem dient te gebruiken
2.2 uF elcos kun je in plaats van 100 volt ook in hogere waarde verkrijgen en met dezelfde steek

[MarcelvdG]

Hallo,

Ik heb al een tijdje zitten experimenteren met een auto bias print (model ABS-Q) van audioamp.eu in mijn KT150 Push Pull project. Dit is zeg maar de budget tegenhanger van de TentLabs automaat, met een eigen netvoeding voor de negatieve spanning. De werking is in de basis prima, alleen oscilleert deze automaat behoorlijk op ca. 8 kHz, met flinke harmonischen en krijg ik dat er niet 1-2-3 uit. Dit is ook hoorbaar, natuurlijk met mijn diy EMI sniffer, maar ook gewoon als een verhoogde grondruis van de versterker.

Ik heb e.e.a. bij wijze van test net omgezet naar een vaste bias instelling en de ruststroom per buis is dan hetzelfde, alleen dan zonder de oscillatie.

Nu heb ik in dit forum ook wel eens gelezen over een bias automaat. Welke is dit? Is daar ergens een printje van verkrijgbaar? Waar kan ik er meer van vinden / lezen?

Groeten, Gerrit

Interessant dat je die gekochte automaat niet stabiel krijgt. In het oorspronkelijke biasautomatendraadje, viewtopic.php?f=7&t=9507 , kwamen we ook gepubliceerde ontwerpen van automaten tegen die conceptueel niet deugden: of ze waren overgevoelig voor asymmetrische golfvormen, of niet stabiel te krijgen, of ze vervormden de bas flink bij zachte passages of een combinatie daarvan. Er zat zelfs een ontwerp van Menno van der Veen bij.

Uiteindelijk is dat draadje een soort lange brainstormsessie geworden die uitmondde in een ontwerp van Anne met wat aanpassingen van andere forumleden, en daar dan weer een paar varianten van. Dat draadje waar Douwe Bakker naar verwees is daar dan weer een overzicht van.

[Gerrittube]

Ik zie dat Conrad de LT1014 niet heeft liggen. Bij Okaphone vind ik de LT1014CN en DN uitvoering. Kunnen deze ook?

Als ik het goed zie heeft de BIAS automaat alleen +5 volt nodig (en negatief)? Op de BIAS automaat pagina vind ik nl. ook informatie over + en - 12 volt. Nogal verwarrend, maar in het schema en op de print komt de 12 volt plus en min nergens terug.

Groeten, Gerrit

[democles]

Kijk bij Reicheld en dan de DN versie. Even op gezocht Anne adviseerde de CN versie,is dus ook goed.(werkte bij forumlid Zwartoog zijn GU50 versterker.)
Even getchecked bij mijn zelfbouw versie. (die heeft de DN versie)


Het printje gaat er oorspronkelijk van uit dat er een inschakelvertraging print in de versterker zit,waarbij een 12v HS relais de hoogspanning op de buizen zet.

Op de automaatprint zit een 12v relais,dat pas schakelt als het HS relais schakelt.
De 12v komt dan van het HS relais. Staat dus parallel aan het HS relais 12v schakelspanning.

Dit is de veiligheid,dat bij kort in en uitschakelen van de versterker de automaat altijd regelt vanaf max. negatieve spanning.

[democles]

De 5v spanning wordt gemaakt op het automaat printje door een 5V spanningsregelaar op het printje.

Dus het printje voeden met ergens 9 tot 12v AC (of DC,dan vervallen de diodes (D6 tm D8, van de gelijkirichting op de automaat print.)

[democles]

Gezien de negatieve spanning (bias spanning) nu door je bestaande automaat wordt verzorgd ,zul je dus zelf een gestabiliseerde negatief moeten maken.

[douwebakker]

Ik zie dat Conrad de LT1014 niet heeft liggen. Bij Okaphone vind ik de LT1014CN en DN uitvoering. Kunnen deze ook?

Als ik het goed zie heeft de BIAS automaat alleen +5 volt nodig (en negatief)? Op de BIAS automaat pagina vind ik nl. ook informatie over + en - 12 volt. Nogal verwarrend, maar in het schema en op de print komt de 12 volt plus en min nergens terug.

Groeten, Gerrit

Ik heb de LT1014 bij Eoo-bv gekocht. Waren € 3,30 per stuk.

[democles]

Kost nu 3 euro meer,maar minder als bij Reicheld.

[douwebakker]

Kost nu 3 euro meer,maar minder als bij Reicheld.

Ik zie het. Een prijsstijging van 100%

[Ah!buis]

Schijnt de laatste tijd meer vraag voor 't IC, gaat de prijs omhoog

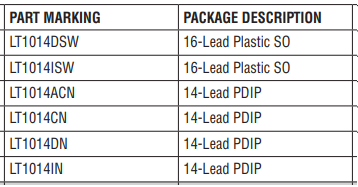

Dit zijn de verschillende versies volgens datablad,


moet een PDIP zijn.
Demo heeft het mooi uitgelegt, niet veel meer te doen.Hoewel een gestabiliseerde negatieve spanning hoeft niet enkel wat afgevlakt en wat hoger dan de negatieve roosterspanning voor de buizen (zo'n 20V meer).
Ik had ook al wat getekend, eigenlijk niet meer nodig maar kan er nog wel bij
Anne

[MarcelvdG]

Schijnt de laatste tijd meer vraag voor 't IC, gaat de prijs omhoog

Dat krijg je met al die mensen die jouw biasautomaat bouwen, straks moet Analog Devices er nog een productielijn bij zetten om aan de vraag te kunnen voldoen.

[Gerrittube]

Dank voor alle uitleg, ik heb de LT1014DN vandaag besteld bij Okaphone. Misschien niet de allergoedkoopste aanbieder, maar zij nemen wel de moeite om het - goedkoop - als briefpost te versturen.

Ik vermoed dat ik het voedingsgedeelte van mijn vorige regelaar kan behouden; 5 VDC kan ik wel maken vanuit de al aanwezige 12 VDC voeding. Ik neem aan deze automaat niet al te veel stroom vraagt.

Groeten, Gerrit

[democles]

Nee haast niets,daarom zit er een weerstand en LED op de print,om toch voor voldoende belasting te zorgen voor de 78L05 spanningsregelaar.
Bij mij zit de led er niet op, 78L05 kan dat aan. (dus geen 7805maar de L versie!!!)

Was iets van 4mA als ik me kan herinneren .

[OpaBert]

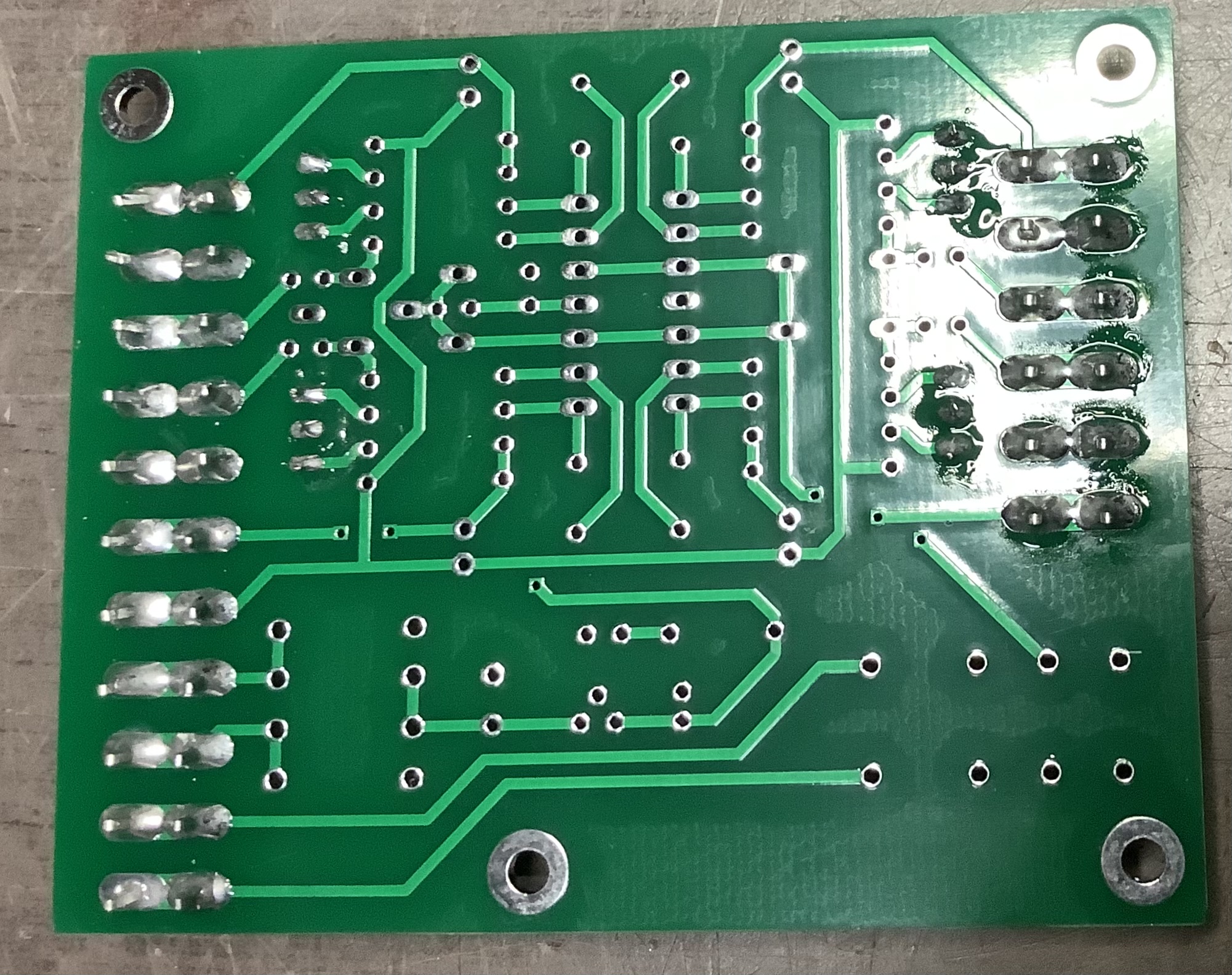

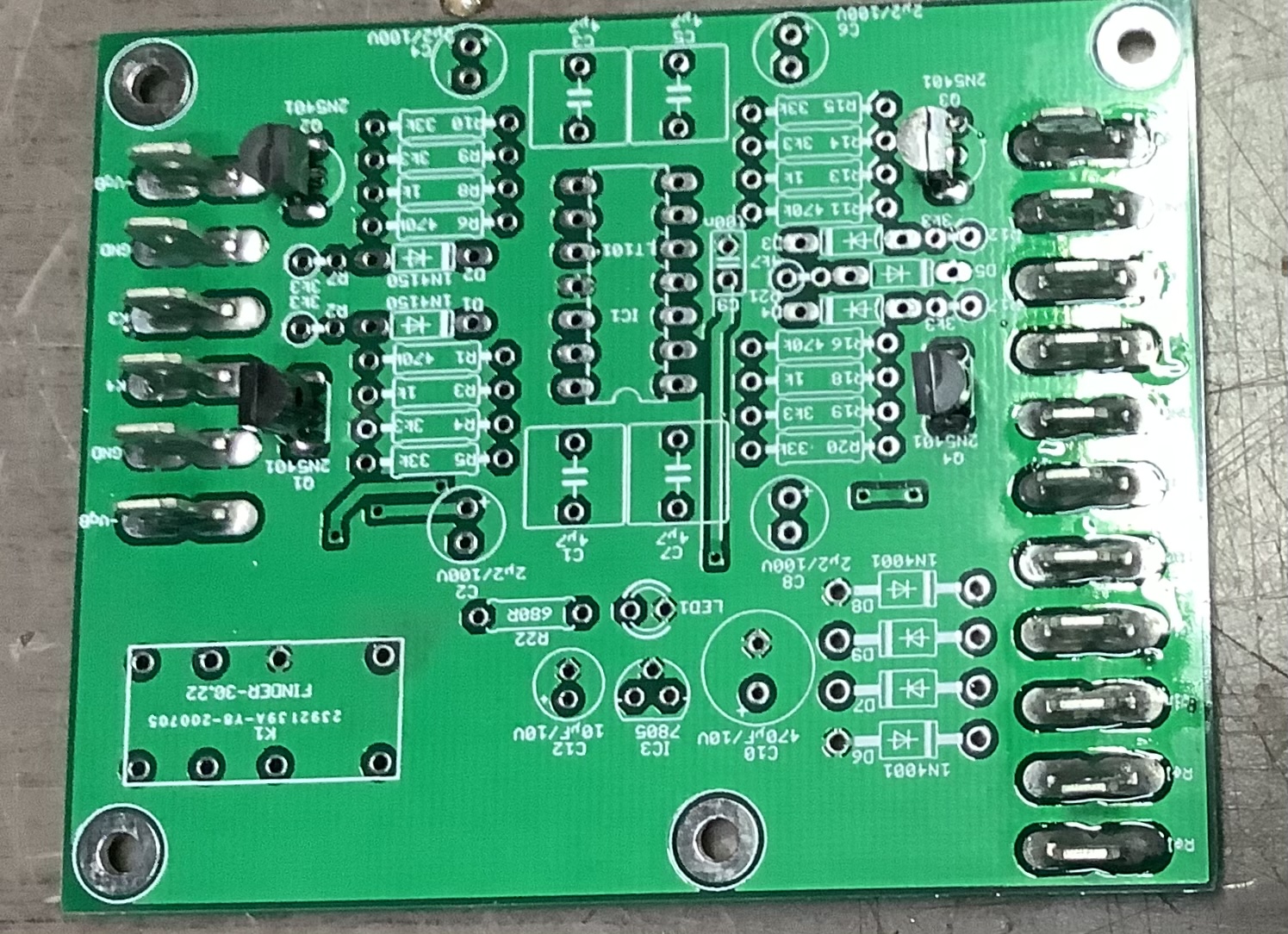

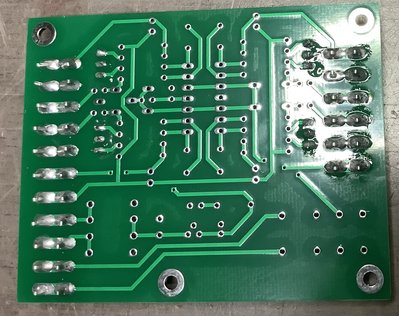

Zo gaat hij op de post

[OpaBert]

De 5v spanning wordt gemaakt op het automaat printje door een 5V spanningsregelaar op het printje.

Dus het printje voeden met ergens 9 tot 12v AC (of DC,dan vervallen de diodes (D6 tm D8, van de gelijkirichting op de automaat print.)

Bedankt Peet en Anne stop het weer in de map Bias Automaat

[democles]

verwijderd.

[Ah!buis]

Er stond nog wat verkeerd op de tekening!
Dit veranderd,condensatoren en elco,s 100V en geen 10V. behalve die in de 5v voeding.

C1,3,5 en 7 (4µ7) hoeven helemaal geen 100V te zijn , staat nog geen 5V op !
En de diodes 1N4448 of 1N4150 niet de, meest gangbare, 1N4148 die heeft teveel spreiding op de spanning.
Anne

[Gerrittube]

Super Bert, alvast bedankt voor alle moeite. Ik heb me ondertussen helemaal ingelezen in dit topic op dit forum.

Ik maak volgende week eerst een testopstelling om e.e.a. in te regelen en te testen.

Groeten, Gerrit

[democles]

Te veel verwarring,daarom dingen verwijderd.

[Ah!buis]

Te veel verwarring,daarom dingen verwijderd.

Teveel verwijdering geeft ook weer verwarring
Anne

[democles]

Blijft het leuk
