Frigate tube headphone Amp

[OpaBert]

Ik heb de printen al enige tijd geleden van BertdB overgenomen
Maar nog maar pas een gebruikte kast van dinky in gebouwd
Kast was niet hoog genoeg en had net 1 frontplaat zonder veel gaten
Deksel wat gaten ingeboord voor de buizen en de print wat hoger gezet om wat meer buis te zien
Maar Het klinkt te scherp mijn koptelefoon 63ohm in de beschrijving staat 30 tot 500 ohm
Kan ik daar wat aan veranderen heb aan de onderkant van de print plaats genoeg

Hij doet het maar veel te weinig laag
Waar kan dat aan zitten De weerstanden gecontroleerd dat is allemaal goed
En te veel hoog naar mn zin Maar kan dat worden getweakt

[douwebakker]

Je zou C1 en C7 weg kunnen laten, maar of dat dan voldoende soelaas biedt?
Ik zou zeggen even met de toongenerator en mV meter aan de slag.

[OpaBert]

Je zou C1 en C7 weg kunnen laten, maar of dat dan voldoende soelaas biedt?
Ik zou zeggen even met de toongenerator en mV meter aan de slag.

Ja dat heb ik gister gedaan op een paar frequentie met een belasting weerstand van 68 ohm
Iets van een 500 mv bij 1 khz en minder dan 35 mv op 10 hz
Zeer teleurstellend is een bouw pakketje van 3-400€ nu heb ik er dat niet voor betaald
Heb ook al 2 keer een email naar de dealer gestuurd krijg geen antwoord

[douwebakker]

Je zou C1 en C7 weg kunnen laten, maar of dat dan voldoende soelaas biedt?
Ik zou zeggen even met de toongenerator en mV meter aan de slag.

Ja dat heb ik gister gedaan op een paar frequentie met een belasting weerstand van 68 ohm
Iets van een 500 mv bij 1 khz en minder dan 35 mv op 10 hz
Zeer teleurstellend is een bouw pakketje van 3-400€ nu heb ik er dat niet voor betaald
Heb ook al 2 keer een email naar de dealer gestuurd krijg geen antwoord

Zo'n afval in het laag? Dan is er echt iets mis. Kun je niet achterhalen in welke trap dat gebeurt?
Je scoop is je beste vriend in dit soort gevallen.

[HoMeR]

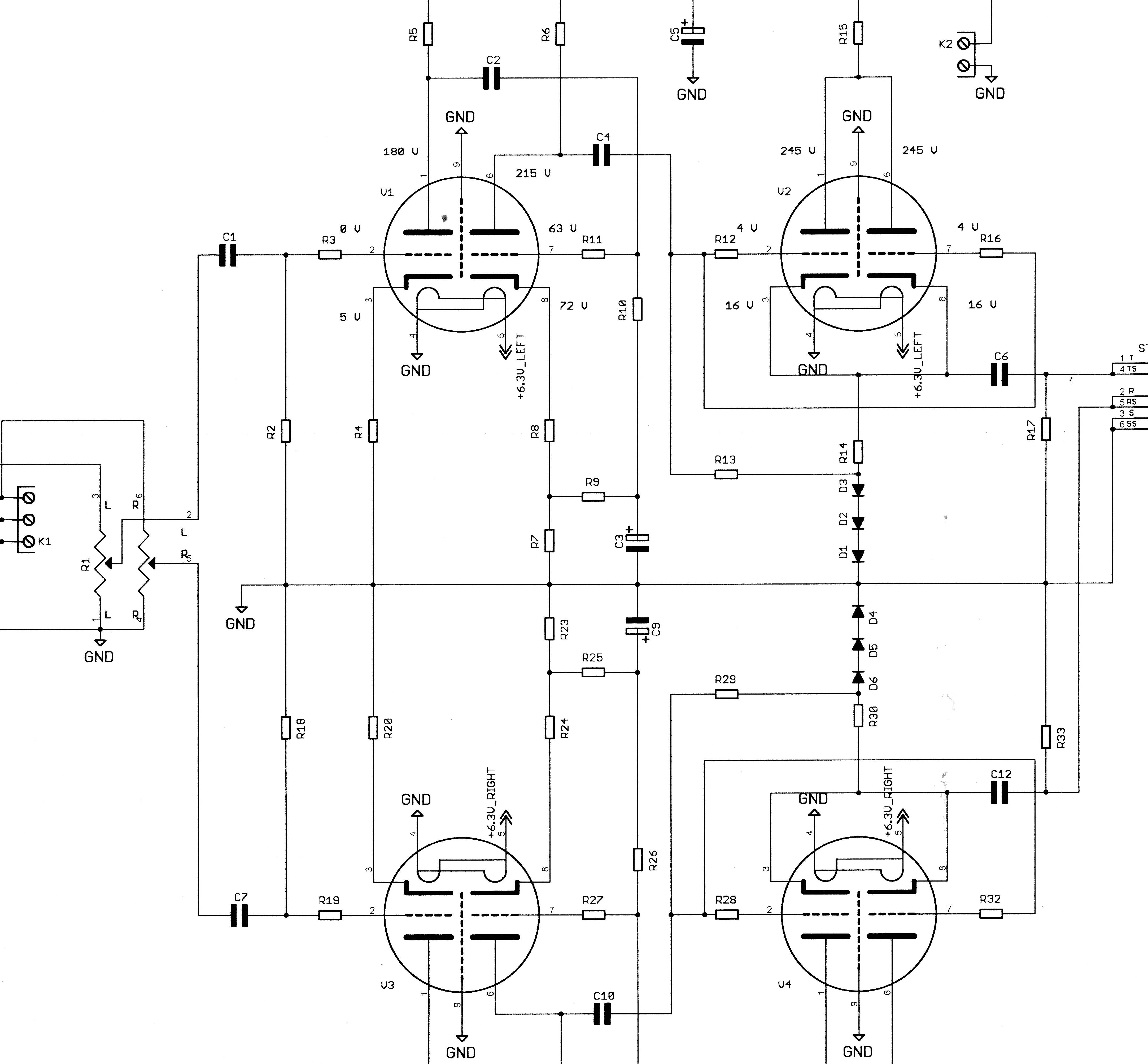

Heb je de spanningen die vermeld staan in het schema gecontroleerd ?

Ziet er overigens mooi uit !!

[OpaBert]

Heb je de spanningen die vermeld staan in het schema gecontroleerd ?

Ziet er overigens mooi uit !!

Ga ik eerst doen vanavond ff nog te druk en Douwe jouw suggestie ook mee gekregen
Maar ga eerst doen wat homer voorsteld wie weet is er gewoon wat verkeerds gebouwd of kapotte buizen mee gekregen
Wat ik me niet kan voorstellen Maar zou zomaar kunnen
Mag nooit dingen uitsluiten tot je het 110% zeker weet

[timpert]

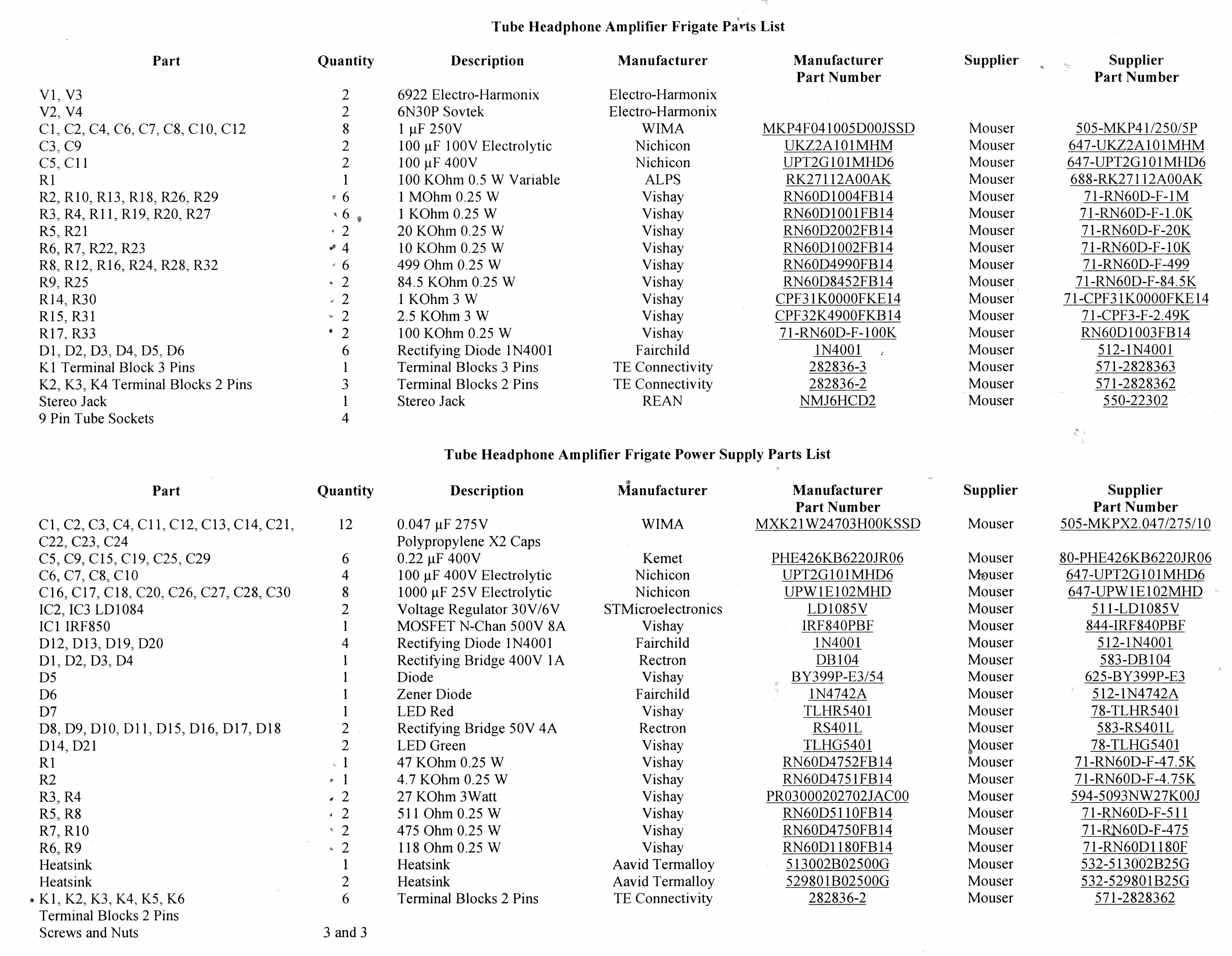

Zie ik nou goed dat de uitgangscondensator 1 uF is? Edit: ja, staat zelfs op hun website. Met een belasting van 68 Ohm legt dat het kantelpunt op 2,34 kHz. Geen wonder dat je alleen maar hoog hoort...

Ik moet even kwijt dat ik het een tamelijk dronken ontwerp vind.

[Ah!buis]

Zie ik nou goed dat de uitgangscondensator 1 uF is? Edit: ja, staat zelfs op hun website. Met een belasting van 68 Ohm legt dat het kantelpunt op 2,34 kHz. Geen wonder dat je alleen maar hoog hoort...
Ik moet even kwijt dat ik het een tamelijk dronken ontwerp vind.

Openbare dronkenschap, moet opgepakt worden
Lijkt idd nergens op, gelukkig maar verdient geen navolging.
Je kunt de nutteloze C3 (100µ / 100V) voor de uitgang (C6) inzetten.
Als de 63Ω koptelefoon genoeg heeft aan 5mW gaat 't dan wel.
