Aparte Dac ontwerpen

[ds23man]

Kwam dit tegen op het MFBfreaks forum.

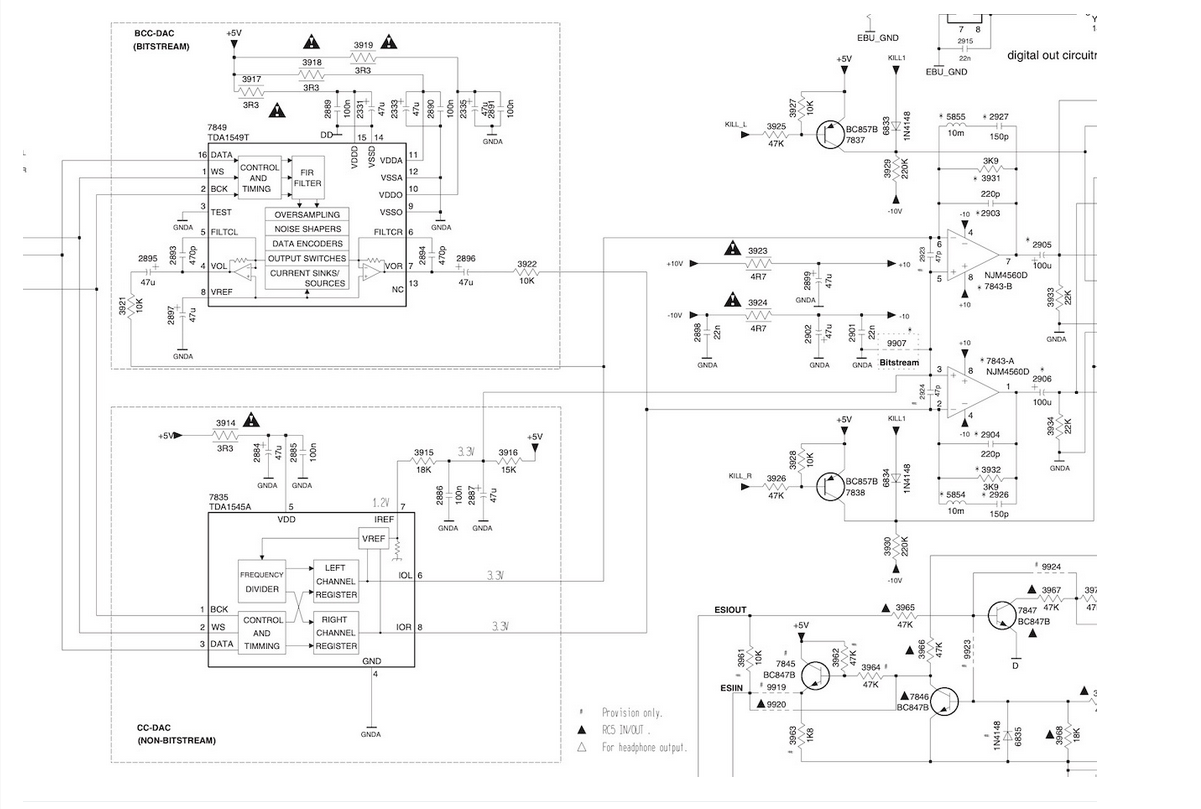

De Philips CDC775 CD wisselaar met wel een heel aparte Dac constructie:

Er staat hier een bitstream dac parallel geschakeld met een normale ( ladder) dac.



https://www.brelect.fr/ve/CDC77500.pdf

[MarcelvdG]

In de rechter bovenhoek van het volledige schema van het DAC-bord en onderaan bladzijde 9-3 met de printlayout zie je de verklaring: er zijn twee versies, eentje met een bitstream-DAC en eentje met een multibit-DAC. Kennelijk gebruiken ze daar dezelfde print voor en worden er wat onderdelen geplaatst of weggelaten.

De LC-kring in de tegenkoppeling van de transimpedantieversterker (stroom-spanningomzetter) is trouwens ook ongebruikelijk. Kennelijk hadden ze een dip in de overdracht nodig, althans in de multibitversie.

[ds23man]

Je hebt de servicemanual heel snel doorgelezen of je hebt gespiekt op het mfbfreaks forum.

Deze speler heeft twee bestukkingsvarianten, de bitstream dac is nooit gebruikt. Rare jongens daar bij plips om een product te ontwerpen waar twee totaal verschillende dac's in gebruikt kunnen worden.

[Forza]

1 PCB met wat extra pads/gaatjes etc is goedkoper dan 2 aparte PCB's. Tijdens productie, logistiek etc. Heel slim dus
