sub kist berekenen

[fishman]

Hoi,

Jaren geleden heb ik een bandpass subwoofer gebouwd met 2 Monacor SPH-165 speakers. De lag altijd in de kofferbak van mijn auto en klonk fantastisch. In mijn nieuwe auto is helaas geen ruimte voor de woofer, wel is er ruimte voor 1 of twee kleine woofers.
Nu heb ik net winISD geïnstalleerd, maar daar snap ik niets van.
Zou iemand voor mij de volumes van een gesloten kast en die van een basreflex kist kunnen berekenen?
De specs van de speaker:

Usage as Bass-Midrange
Power Handling 50 Watt
Impedance 8 Ohm

Frequency from 33 Hz
Max. Frequency 5 kHz
Sound pressure 89 dB

CHASSIS-DATA
Overall dimensions 165 mm
Baffle cutout 142 mm
Depth (Total) 89 mm
Membrane Type Cone
Membrane Surround Rubber
Membrane Material Polypropylen

Voice coil Ø 35.5 mm
Voice coil height 15 mm
Voice coil material Aluminium
Air gap height 8 mm
Magnet Ø 120 mm
Magnet-weight 840 g

THIELE-SMALL-PARAMETER
Resonance fs fs: 33 Hz
Mechanical Q Qms: 2.02
Electrical Q Qes: 0.23
Total Q Qts: 0.21
Equivalent Air-Volumen Vas: 36 Liter
DC-Resistance Re: 6.5 Ohm
Coil Inductance Le: 1.1 mH

Mech. Compliance Cms: 1.22 mm/N
Moving Mass Mms: 16 g
mech. Resistance Rms: 1.6 kg/s-¹
Max. Excursion +/- Xmax: 3.5 mm
BL Product Bl: 9.7 N/A
Membrane Area Sd: 137 cm²
Sound pressure dB: 89 SPL

[Henkjan]

hallo fishman, welkom hier!

[Henkjan]

gesloten gaat geen sub opleveren, een BR of BP zal het moeten worden dus

[fishman]

gesloten gaat geen sub opleveren, een BR of BP zal het moeten worden dus

Kan je dat uitleggen? Ik kan 2 kleine kisten kwijt. Ik dacht aan 1 gesloten kist en 1 met BR pijp.

[richard]

gesloten gaat geen sub opleveren, een BR of BP zal het moeten worden dus

Kan je dat uitleggen? ....

Total Q Qts: 0.21

Hierom niet.
De verhouding tussen Fs en Qts bepaald de kastvorm voor een redelijke hoeveelheid sublaag.
Met zo'n lage Qts kom je op basreflex of forse hoorn.

Vuistregels:
Fs/Qts < 40 Hz = transmissielijn
Fs/Qts > 40 en < 80 Hz = gesloten kast
Fs/Qts > 80 en < 120 Hz = basreflex en
Fs/Qts > 120 Hz = hoorn.

In jouw geval is Fs/Qts 157. Volgens de vuistregels een hoorn, maar een BR kan ook wel.

[XXsanderXX]

De Xmax is ook vrij weinig, 3,5mm.
Voor in de auto moet je toch wel wat meer uitslag hebben.

Gr Sander.

[fishman]

OK, toen ze in de bandpass kast zaten, klonken ze super. Laag en strak. Heb ergens een tekeningetje gevonden van een 15 liter kast met baspoort.

[XXsanderXX]

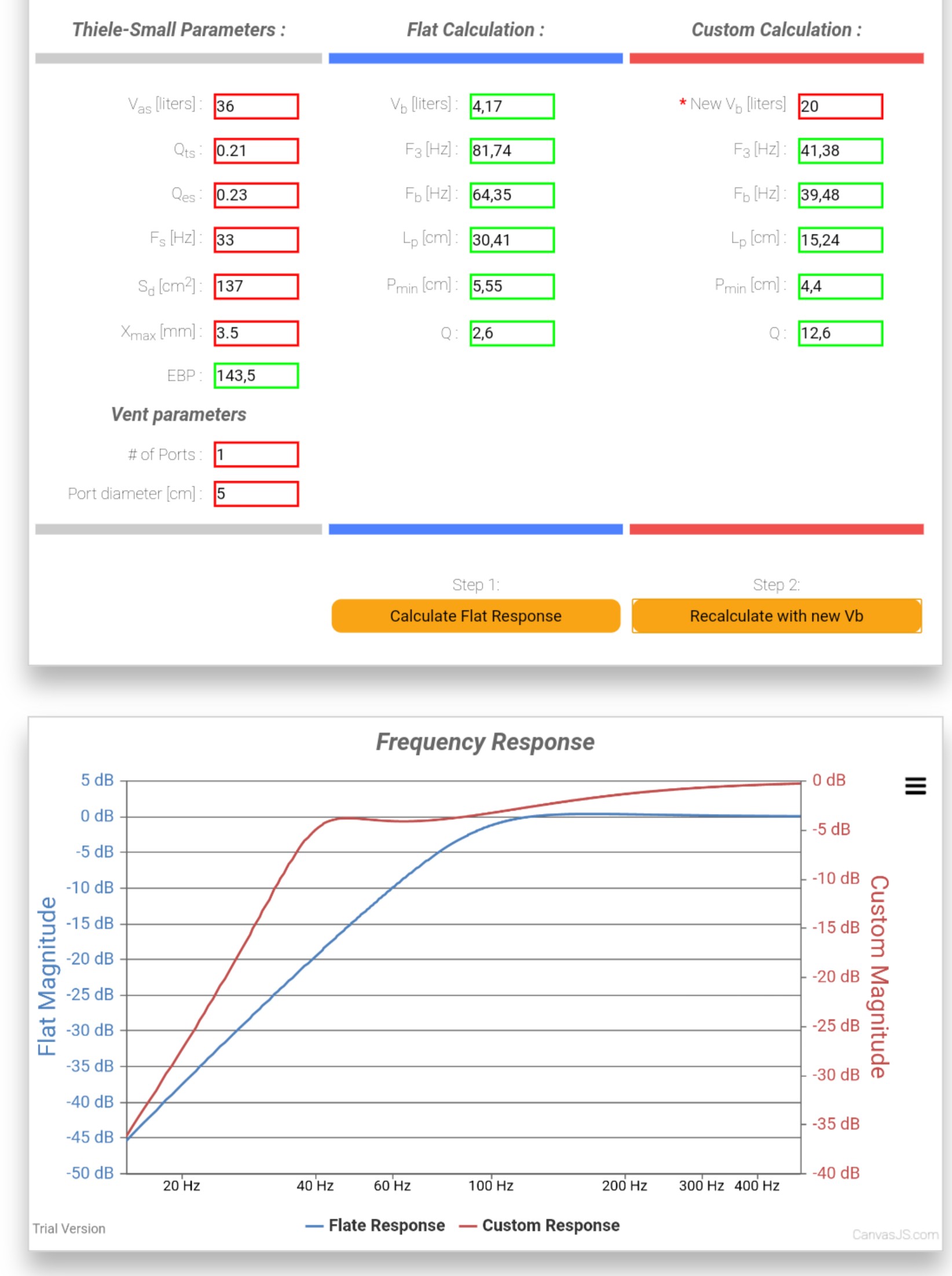

Hier is de berekening.
Maar de driver is niet echt geschikt voor bass pijp.
En 15L en 20L berekening gedaan.

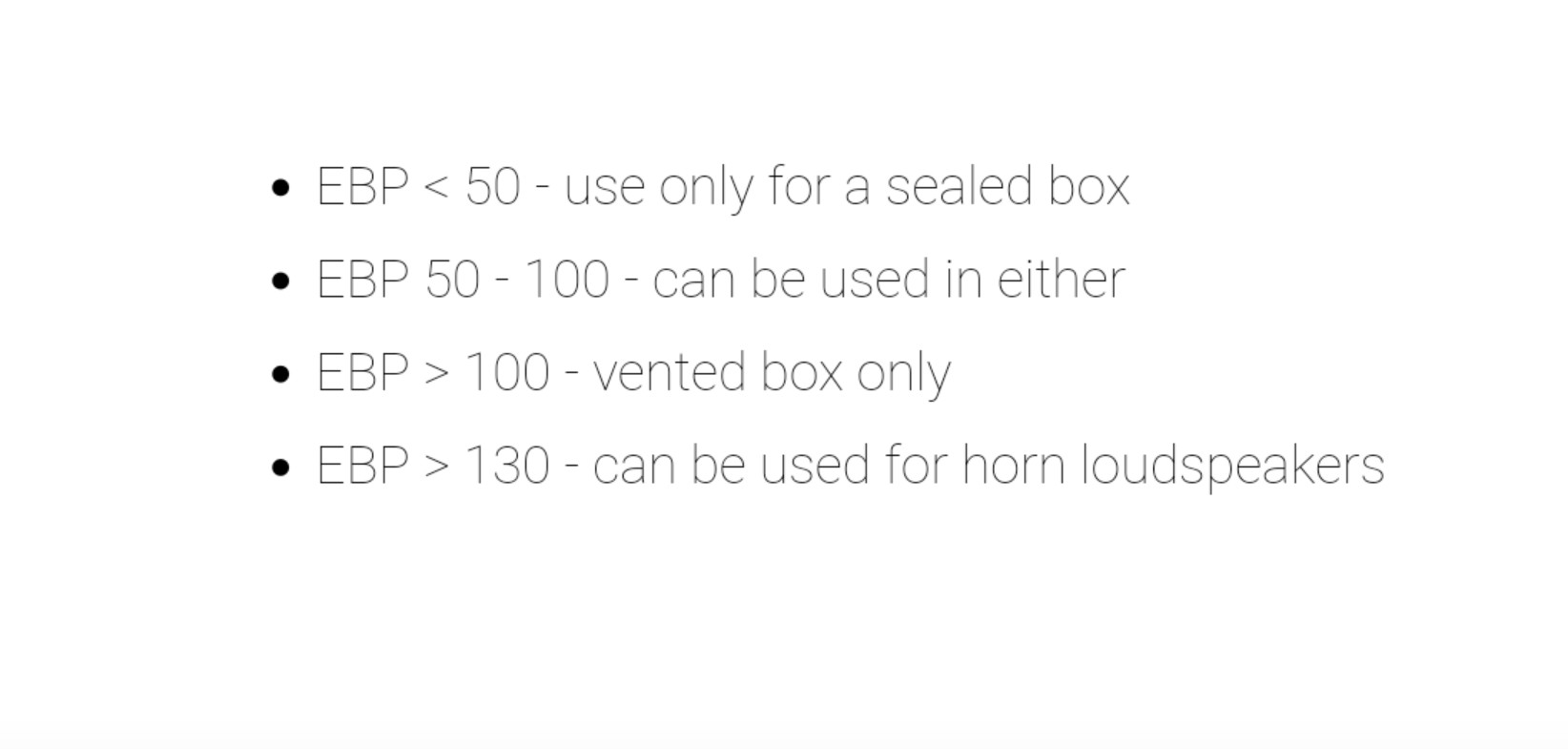

De EBP van 143,5 laat ook ziet dat hij voor een hoorn kist is.
Dus ja. Hij zal het wel doen. Maar 41 Hz op 20L is niet echt laag.
Het is meer een leuke ondersteuning.

Gr Sander.

[fishman]

Thanks, tot vandaag heb ik nog nooit van een hoorn gehoord. Is zoiets gemakkelijk te maken/ontwerpen?

[XXsanderXX]

Haha nee niet echt.
Het is een behoorlijk complexe kast.
Als je de 15L of 20L berekening aan houdt met de bass pijp lengte dan zal hij het prima doen.
Dus lekker een kistje bouwen en testen.
Als je toch meer en een betere bass wilt dan moet je kijken naar driver met een grote Xmax. Die zijn meer geschikt voor een bass reflex kist. Omdat de EBP dan lager wordt.

Hier een foto van een Horn speaker.
Deze speakers hebben vaak maar 1 driver, een full range driver. Die dus van 30hz tot 20hz gaan. Ook meer voor home hifi bedoeld.
Gr Sander.

[Henkjan]

Een 9 liter BP, kan je dat kwijt?
zit je op een f3 van ~45Hz, met cabin gain erbij nog wel wat dieper.

[fishman]

Een 9 liter BP, kan je dat kwijt?
zit je op een f3 van ~45Hz, met cabin gain erbij nog wel wat dieper.

Dat lukt wel. Heb je de maten van beide kamers voor mij en die van de pijp?

[Henkjan]

Een 9 liter BP, kan je dat kwijt?
zit je op een f3 van ~45Hz, met cabin gain erbij nog wel wat dieper.

Dat lukt wel. Heb je de maten van beide kamers voor mij en die van de pijp?

open deel: 5 liter met een beetje demping
gesloten deel: 4¼ liter
poort: 5cm diam 20cm lang
(is voor 1 woofer)

[fishman]

Top, ga ik maken. Thanks

[jvenema]

Als ik naar screenshot kijk is dan niet het gesloten deel 4,25 liter en het open deel 5 liter? Verder mijn nieuwsgierigheid, is de inhoud met of zonder de ruimte die de pijp inneemt? De pijp neemt zelf ook ongeveer 0.4 liter ruimte in beslag.

[Henkjan]

Als ik naar screenshot kijk is dan niet het gesloten deel 4,25 liter en het open deel 5 liter? Verder mijn nieuwsgierigheid is de inhoud met of zonder de ruimte die de pijp inneemt?

je hebt gelijk, sorry.
en de volume's zijn netto, dus zonder wat de pijp of de driver nog innemen

[jvenema]

Nog een vraagje met welk progje reken je dit uit? Zag er niet uit als WinIsd

[Henkjan]

met Basta!
http://www.tolvan.com/index.php?page=/basta/basta.php

[toetertje]

met Basta!
http://www.tolvan.com/index.php?page=/basta/basta.php

Alleen de driver database werkt niet.
Is deze makkelijker in gebruik dan winisd?

[Henkjan]

met Basta!
http://www.tolvan.com/index.php?page=/basta/basta.php

Alleen de driver database werkt niet.
Is deze makkelijker in gebruik dan winisd?

dat is persoonlijk denk ik.
maar ik kon geen vertrouwen krijgen in winisd, bv doordat je parameters in bepaalde volgorde moest doen anders klopt t niet

[toetertje]

Dat was eigenlijk wat ik inderdaad bedoelde, die volgerde en selectie van parameters.

[fishman]

Heb de kist inmiddels gemaakt. Klinkt best aardig voor het kleine formaat. Bedankt Henkjan!

Een 9 liter BP, kan je dat kwijt?
zit je op een f3 van ~45Hz, met cabin gain erbij nog wel wat dieper.

Dat lukt wel. Heb je de maten van beide kamers voor mij en die van de pijp?

open deel: 5 liter met een beetje demping
gesloten deel: 4¼ liter
poort: 5cm diam 20cm lang
(is voor 1 woofer)BP_sp165.PNG

[Henkjan]

Toppie!

Heb je foto's?

[fishman]

Toppie!

Heb je foto's?

Nee, vergeten te maken. Hij is onderdeel van de laadvloer van mijn auto en ik kan er ook niet meer bij. Heb de originele sub verzaagd. BR pijp stak een deel uit, maar dat zie je toch niet.
