Modulaire hoofdtelefoon versterker

[sevenup]

In het verleden heb ik verschillende hoofdtelefoon versterkers gebouwd.
Nu kwam ik laatst op het idee om een modulaire hoofdtelefoon versterker te ontwerpen.

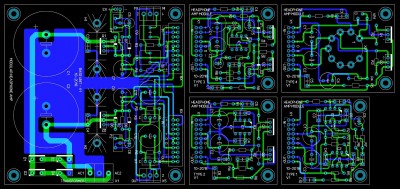

Ik heb een base-unit ontworpen waar de volgende circuits opzitten:

- Instelbare symmetrische voeding.
- Koppelcondensator ingang
- Uitgang direct of via condensator (voor single ended versterker modules)
- 2 headers voor het aansluiten van eindversterker modules

Verder heb ik er al een paar eindversterkers bij ontworpen.

Type 1: Opamp versterker met meerdere opamps parallel
Type 2: Klasse A FET met CCS
Type 3: Opamp met paartje transistoren
Type 4: 12AU7 met FET Klasse A

Base unit is 10x10cm groot. Eindversterkertjes 5x5cm en 5x6cm (12AU7)

Nog een beetje verder prutsen en dan kan ik de PCB's bestellen.

[gervenja]

Wat een leuk idee.
Ik liep net met het idee te spelen om zoiets te gaan bouwen deze winter.
Of groter speakers, of gewoon meer projecten helemaal afmaken.

[ray5150]

Klinkt als een gevalletje van keuzestress.

[Lohengrimas]

hey, wat nice. Laat ik nu net eem mooie Fostex hebben die wel wat juice kan gebruiken

[sevenup]

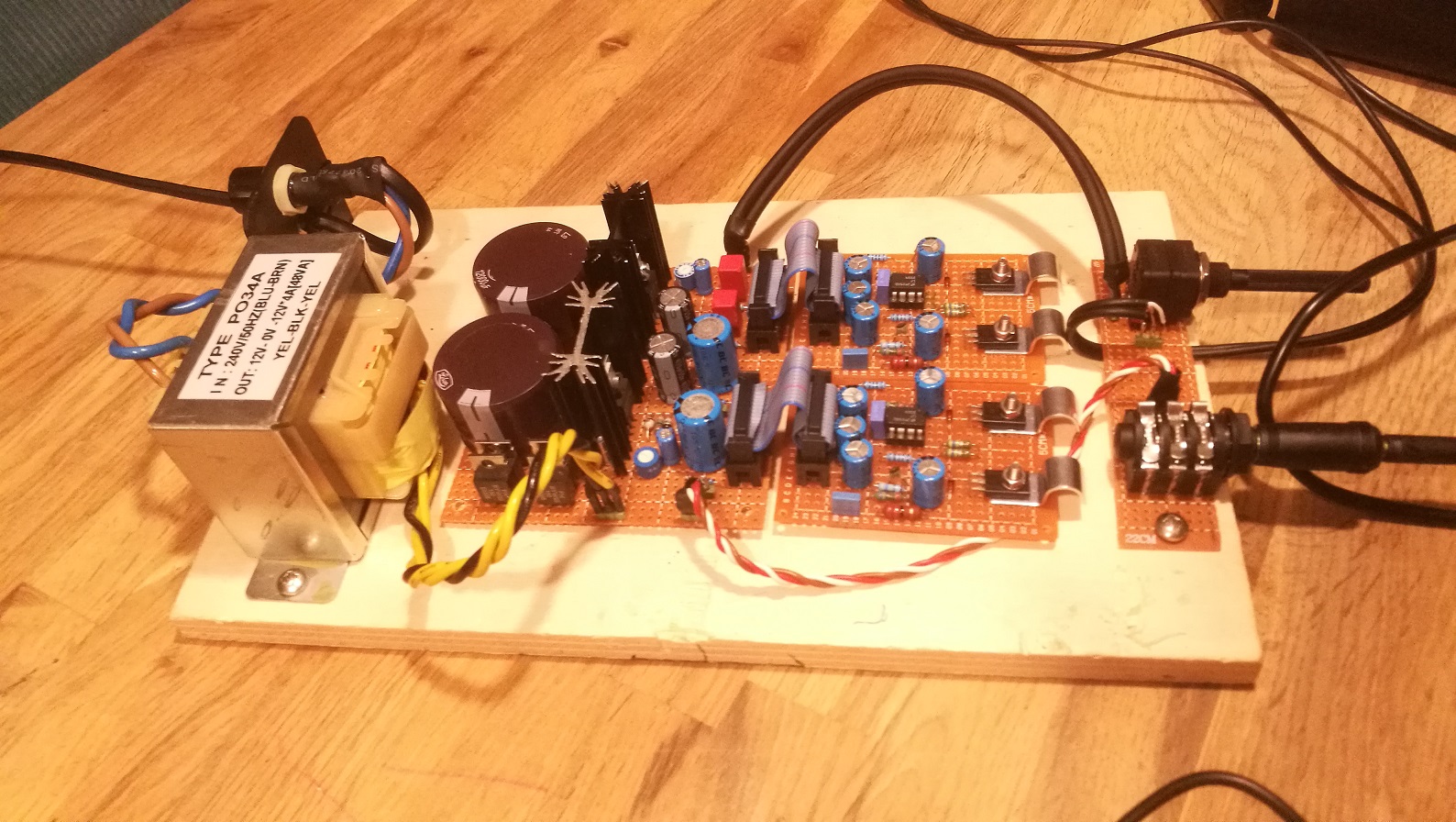

Prototype met eerste type versterker module.

Werkt prima

[sevenup]

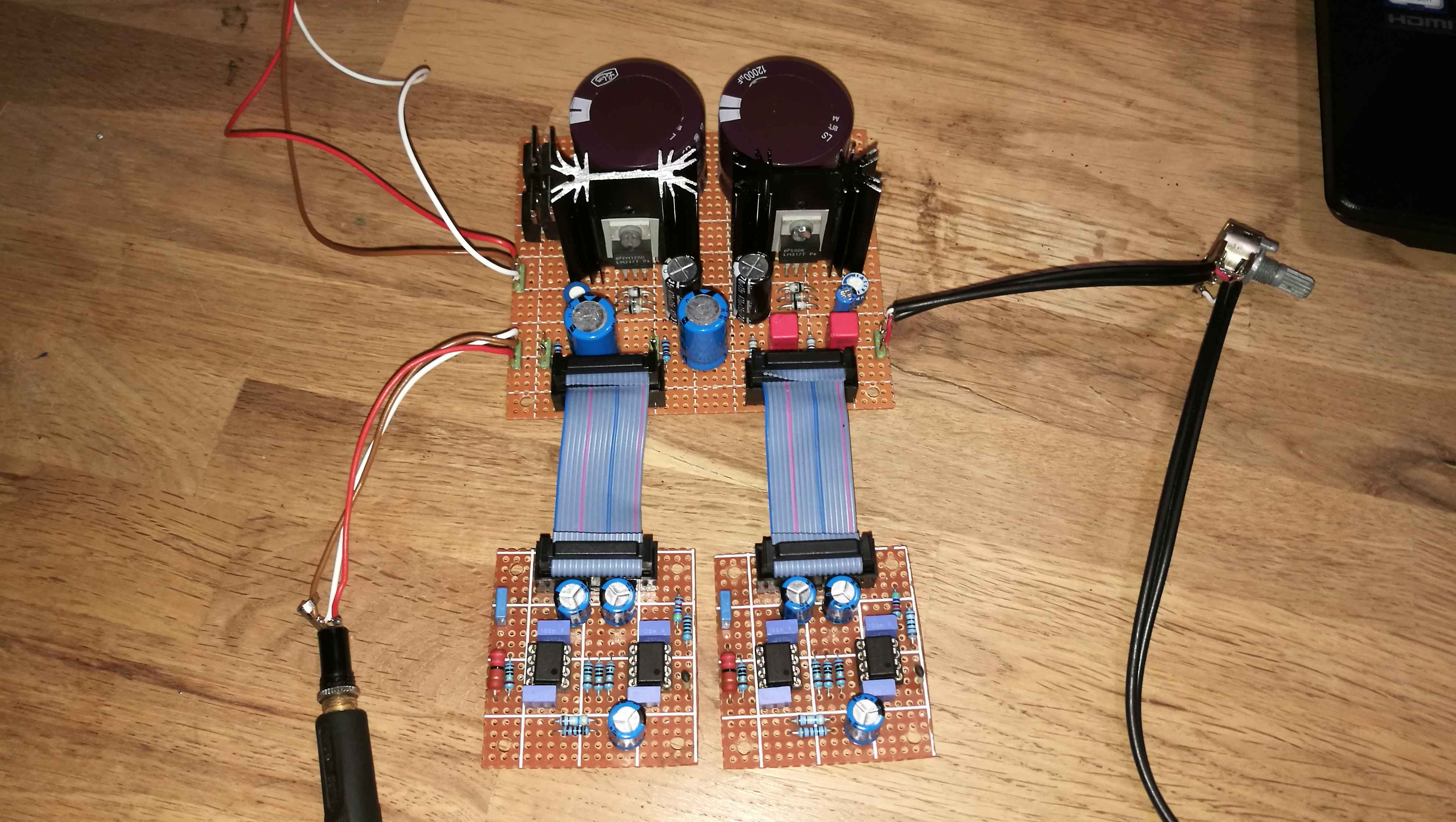

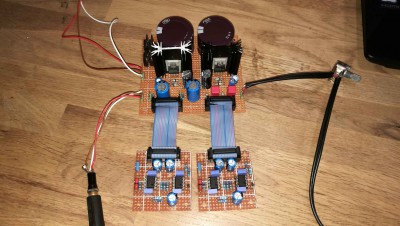

Versterker module type 2. Opamp + transistor paartje.

[sevenup]

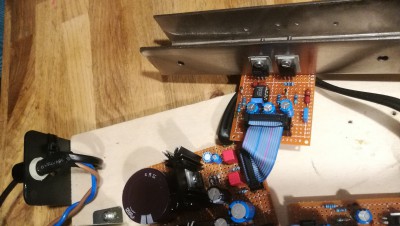

Versterker module type 3. Opamp + FET in klasse A met LM317 CCS.

Nog wel een mooi koelblokje scoren

[VintageHarry]

Mooi hoor!

[Shadow]

Nog wel een mooi koelblokje scoren

You rang Mylord?

[Barry2001]

gaaf Michiel

Joram en Michiel, jullie zijn allebei op de luisterdag in H'lo, mss daar afspreken?

[Shadow]

gaaf Michiel

Joram en Michiel, jullie zijn allebei op de luisterdag in H'lo, mss daar afspreken?

Tuurlijk, ik neem de winkel wel mee

[SSassen]

Mag ik wat constructieve feedback geven op je ontwerp?

[sevenup]

Zoiets wil ik gebruiken

https://www.reichelt.nl/speciaal-koelli ... 35400.html?

[sevenup]

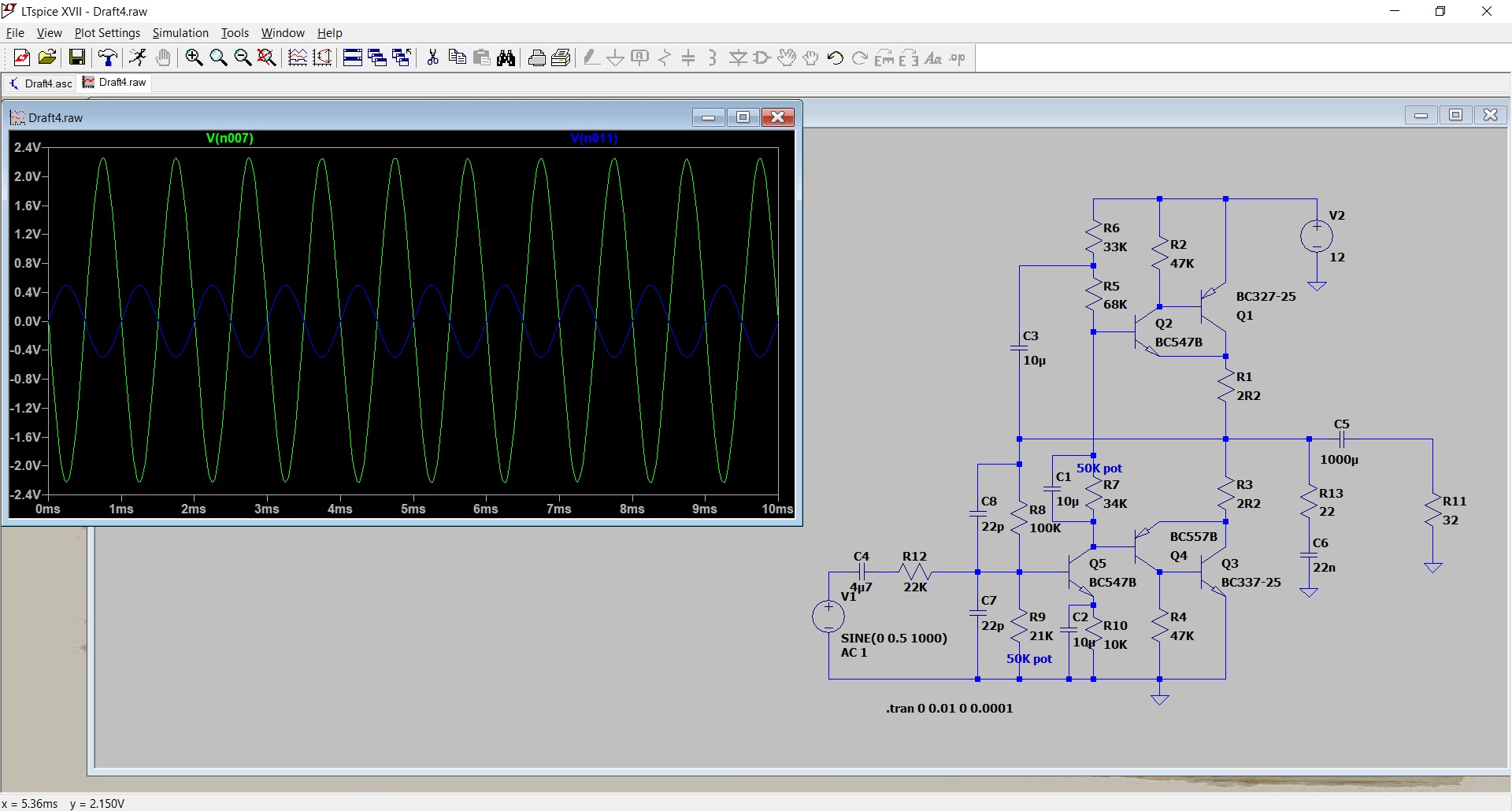

Nieuwste lid in de familie, discreet klasse A

[Thomox]

Ziet er wederom gaaf uit man!

Merk je nu al verschil in geluid tussen de verschillende amps met je nieuwe Sennheiser?

[sevenup]

Nieuwste lid in de familie, discreet klasse A

[toetertje]

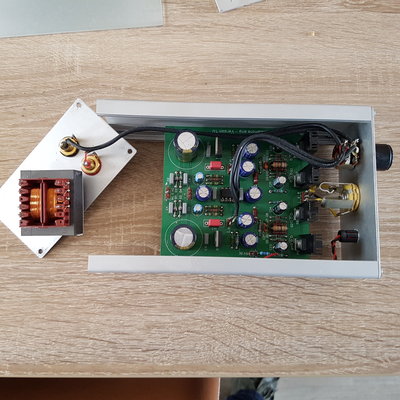

Volgens mij is deze ook nog van jou. Ik heb alleen een keer de trafo eruit gehaald voor een experimentje,
en nu weet ik de aansluitingen niet meer.

[sevenup]

Staat er nog een type nummer op de trafo?

[toetertje]

Nee, er staat helemaal niets op de trafo.
Ik denk wel dat ik nu weet welke primaire is, dus maar even meten.

Was er van dit model eigenlijk nog een topic?

[toetertje]

Ik meet 2 x 9 volt, nu nog een centertap bepalen.

Edit: op de buitenste pinnen meet ik 2 x 15 volt.
Is het dan gewoon de 2 middelste pinnen doorverbinden, en deze als 0 gebruiken?

Edit 2: Inmiddels gewoon geprobeerd, en geen rook maar wel muziek. Dus hij werkt weer.

[sevenup]

Ik meet 2 x 9 volt, nu nog een centertap bepalen.

Edit: op de buitenste pinnen meet ik 2 x 15 volt.
Is het dan gewoon de 2 middelste pinnen doorverbinden, en deze als 0 gebruiken?

Edit 2: Inmiddels gewoon geprobeerd, en geen rook maar wel muziek. Dus hij werkt weer.

mooi
