Hulp gevraagd vinden geschikte 6L6/5881 Eindversterker

[JJRT]

Hallo,
Ik heb me aangemeld op deze forum omdat ik wat verdwaald ben in alle schema's en mogelijkheden.
Ik heb recentelijk 8X TAD 5881WXT gekregen
Ben meteen fanatiek aan het googelen gegaan naar schema's voor een eindversterker
maar ik kan nergens echt een fijn schema vinden.
Vooral als het aankomt op de trafo ( elke keer vreemde voltages zoals 250v en 9,3V )

Ik wil namelijk aan dit project, niet al te veel kwijt zijn. Een trafo van 150 euro.. vind ik zelf teveel van het goede (voor nu dan althans )
Mijn wensen
A. Liefst zo weinig mogelijk componenten ik hoef geen balance,treble en de hele mikmak alleen volume
B. Ik heb 8 stuks tot me beschikking uiteraard, maar ik wil een kleine leuke versterker met 4 buizen ( 2x 5881 en 2x "ECC83" of iets in die trend ? )
C. Voor mij heel belangenrijk de verkrijgbaarheid van de trafo's in kwestie en betaalbaarheid
D. vermogen waarna ik zoek 2X12W ? of iets in die buurt 10~20W

Kortom betaalbaarheid en simpel is wat ik zoek

Hopelijk kan iemand mij hier mee helpen
Of eventueel een schema ontwerpen ?

Als ik dingen vergeten ben te melden en of vragen altijd welkom


* Voel de vraag al hangen
Ik bezit basis kennis elektronica, begrijp de principes ( nog niet alle gerelateerd aan buizentechniek )
Ik kan werken via schema
Ik weet dat het altijd uitkijken is met hoge voltages en leuke caps

*Update : heb trouwens geen voorkeur SE / Push pull

[audioot]

je moet ook eens zien naar ontwerpen met de kt66
ongeveer dezelfde specs
mvg
audioot

[Ah!buis]

Of met een aangepaste uitvoering van deze http://www.triodedick.com/topcap.htm
Zoiets moet wel kunnen met een UGT van Hammond (~60€) en de voedingstrafo van DickBest (~50€).
Anne

[JJRT]

Of met een aangepaste uitvoering van deze http://www.triodedick.com/topcap.htm
Zoiets moet wel kunnen met een UGT van Hammond (~60€) en de voedingstrafo van DickBest (~50€).
Anne

Ah dat is inderdaad een mooi simpel schema tevens betaalbaar ! dit is inderdaad iets wat ik zoek..
heb het heel even snel doorgenomen maar... wat jij zei " Aangepaste uitvoering " wat moet ik aanpassen eraan voor 6L6 ? ( behalve socket dan zo te zien heeft de 6L6 1 pin meer )
veranderd er ook iets aan de aansluitpunten dan ? of...

Enigste wat ik vind over 6L6 in de omschrijving "Als je geen 807 wilt toepassen, om wat voor reden, dan kan je deze vervangen door de 6L6. "

[Ah!buis]

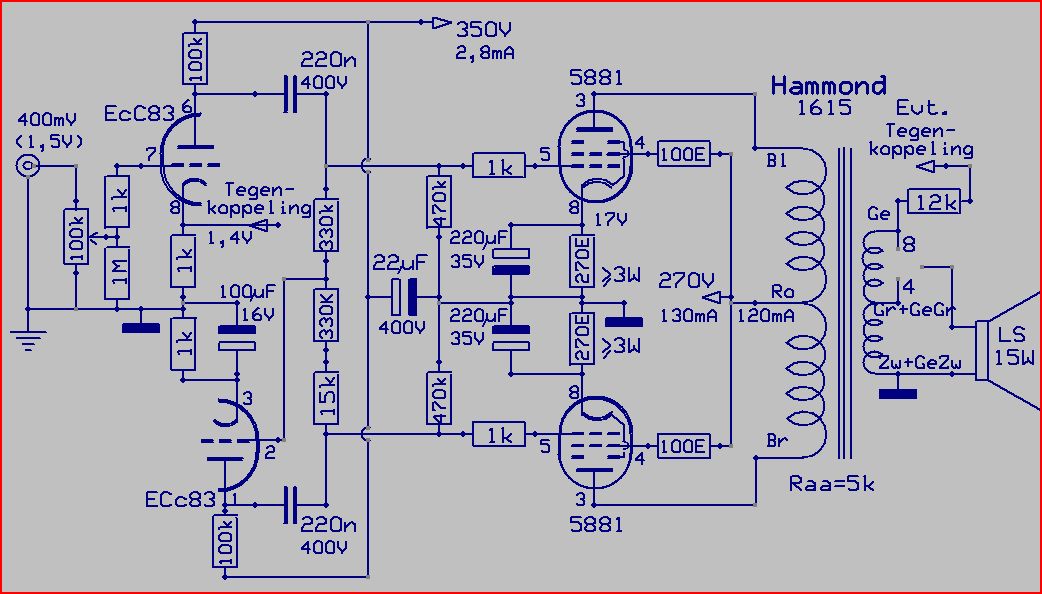

Kan wel met de 5881 en ECC83 en de voeding wat eenvoudiger.Met die trafo van Hammond wordt het wel maar 15W.Maakt niet heel veel uit en de eisen voor de voeding zijn kleiner.
Als je hier in het forum wat rondneust naar de HF10 zie je dat het net zoiets is en al met goed gevolg gebouwd.
Ik wil het wel omwerken naar de 5881.Dan moet wel duidelijk zijn of het om twee monouitvoeringen danwel stereo gaat,vanwege de voeding.
Anne

[JJRT]

Kan wel met de 5881 en ECC83 en de voeding wat eenvoudiger.Met die trafo van Hammond wordt het wel maar 15W.Maakt niet heel veel uit en de eisen voor de voeding zijn kleiner.
Als je hier in het forum wat rondneust naar de HF10 zie je dat het net zoiets is en al met goed gevolg gebouwd.
Ik wil het wel omwerken naar de 5881.Dan moet wel duidelijk zijn of het om twee monouitvoeringen danwel stereo gaat,vanwege de voeding.
Anne

Dat zou geweldig zijn ! gaat om stereo

* Edit heb even snel de HF10 forum bekeken
ik zie dat meneer originele trafo's gebruikt van Philips
Laat het nou net zo zijn... dat ik een doos heb gekregen zat o.a 1 Zeer grote Philips power trafo ( A8 142 52.1 )
Enigste probleem is,.. wat zijn de waardes xD heel leuk zo trafo krijgen maar er staat niks gemarkeerd...
enigste wat ik heb heb kunnen achterhalen is dat het oorspronkelijk uit een Philips BX604A kwam
Zou ik dat ding kunnen gebruiken ? mits er een methode is om te achterhalen wat wat is qua outputs ?

Of kan ik dat ding beter verkopen (indien er een koper te vinden valt ) en normale Hammond power trafo gebruiken

[Ah!buis]

Dat Philipsspul zegt me niks .Bij zo'n trafo is't eerst aan de afmetingen in te ischatten wat ie ongeveer aankan.
Dan met een ohm-meter uitzoeken welke windingen mogelijkerwijs voor wat dienen en er een kandidaat primaire uithalen.
Aansluiten en meten/belasten zien hoeveel de spanning zakt danwel of 't ie heet wordt enz.heel gepruts .
Wat met de TopCap bezig geweest,nu met 5881 en dus onthoofd; TopLess .
Uiteindelijk is het vooral de voeding waar de kosten zitten.Hangt vooral af hoe voordelig je smoorspoelen op de kop kan tikken.
Bij AskJanFirst vond ik een D10-200 (10H,200mA) voor 19€ en bij TubeTown (waar de Hammond UGT te vinden is) een 193G (10H,150mA) voor ruim 31€,flink verschil .
M'n huisvlijt vindt je hieronder .
Anne

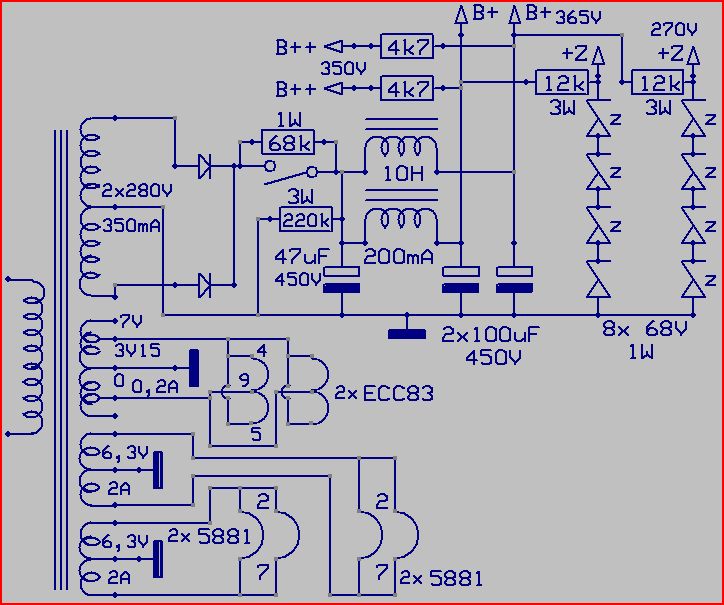

De voeding verandert,weerstanden om de elkos te ontladen na uitschakelen toegevoegd,wel zo veilig .

[JJRT]

Top ! erg bedankt
En ook bedankt voor het alvast uitzoeken van geschikte trafo's en de bijbehorende links

Heb toch nog een vraag

Vanaf powerplug zijn er twee Elco's bedoel condensatoren Beide 47n 630v neem ik aan ?
Waarvoor dienen die ze staan parallel aan de schakelaar ?

Helaas zal het nog eventjes duren voordat ik aan dit project kan beginnen ( ook al sta ik te poppelen )
Ben namelijk nog bezig met een revisie van een AG9016 ( Philips )
Zodra ik dat project afgerond heb, ga ik hieraan beginnen ! ( heb er al helemaal zin in ^^ )

Ps is dit de power trafo in kwestie ?
http://www.dickbest.nl/index.php?_a=vie ... ductId=668
Zo ja, dan word het opzicht een aardig betaalbaar project nog twee erbij van Ask Jan first die van 19,-

[ray5150]

Nee, dat zijn geen elko's maar gewone condensatoren, ze fungeren als vonkendempers over de schakelkontakten.
Hier moet je wel condensatoren voor nemen die geschikt zijn voor netspanning. ( X2 klasse. )

[JJRT]

bedankt, foutje haal ze wel eens vaker door elkaar heen Elco/condensatoren nare eigenschap
Dan snap ik nu ook het nut daarvan, dan kan ik ze beste direct op pootjes van de schakelaar solderen lijkt me ? ( mits het past )

nog een vraag
die op schema een potmeter van 100K voor volume
aangezien ik stereo ga doen dacht ik dat ik dan een 200k log(stereo) moet nemen ? klopt dat ?

[ray5150]

Ja, dat word wel vaker zo gedaan.

[ray5150]

En ja, dat is de trafo die Anne bedoelt.

[Ah!buis]

Ja dat kan,als je de draden van die Cs vlak tegen de behuizing teminste niet te heet stookt .

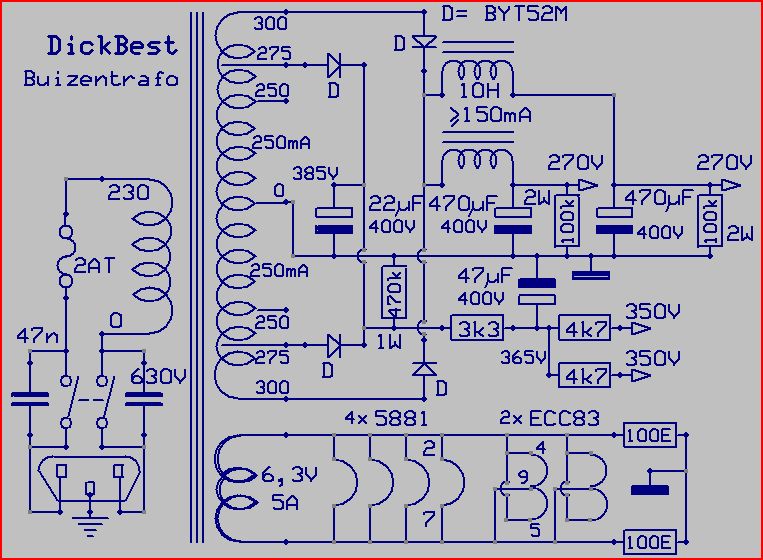

Ondertussen schema voeding verandert,3 weerstanden toegevoegd.
Het is ook wel mogelijk om één smoorspoel te gebruiken en de twee eindversterkers op dezelfde 270V aan te sluiten.
Doen ze ook in fabriekstoestellen,kost minder,maar meer overspraak.Moet dan wel 10H en minstens 275mA zijn.
Anne

Zie net nog vraag pot .De bedoeling is 2x100k,elke kant een van 100k,maar 200k kan ook best wel
En wat de kosten betreft,verkijk je niet.Nog 2x UGT en verzenden,die krengen benne zwaaar .

[JJRT]

Ja idd, ik zat te denken... kan ik dan niet beter een setje kopen van Topcap 807 of in ons geval Topless xD @ http://www.ae-europe.nl/trafosets.htm
Ook al staat er geen specificatie bij, maar lijkt mij aangezien dit design daarop gebaseerd is ( zover ik begrepen heb )
dat het ook vrijwel dezelfde output heeft ?

Vooral in overweging van verzendkosten
Als ik materiaal bij 2/4 verschillende leveranciers weg haal reken maar op gemakkelijker +30 euro aan verzendkosten
Misschien moet ik maar eens even naar hun mailen betreft de waardes van dat setje ?

[Ah!buis]

'tJa als zo'n setje aan een mooie prijs gaat kun je de voeding van TDick gewoon overnemen zonder de gloeistabilisatie zoals voor een 6SL7 vermeld staat.

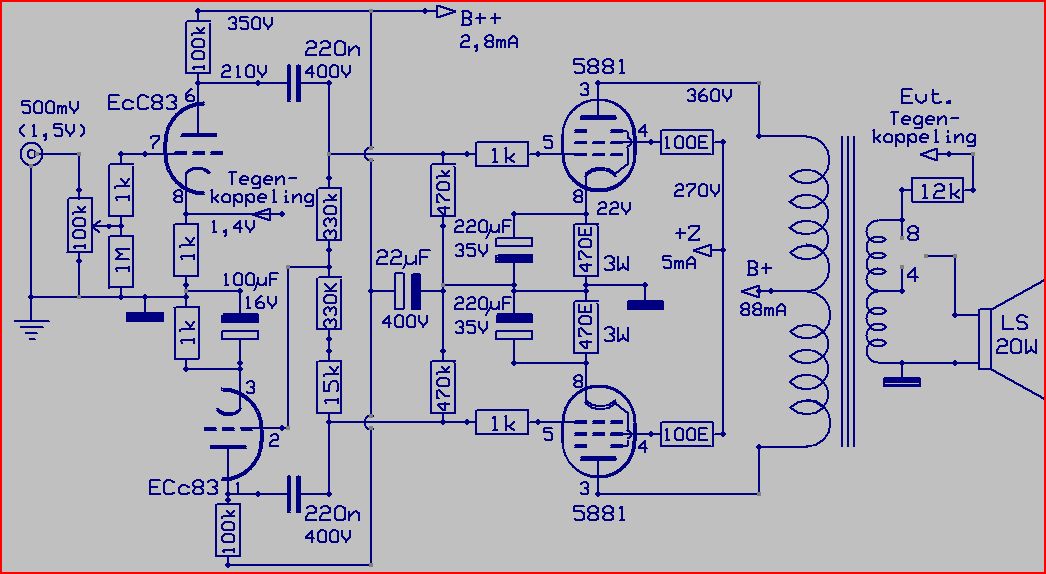

De versterker kan ongeveer blijven zoals ik heb voorgesteld maar met de schermroosters aan de zeners niet rechtsstreeks aan de +.
Wordt zo vermoedelijk iets van 2x20W en de ingangsgevoeligheid vermindert(iets).
Anne

Vergeet weer wat
De kathodeweerstanden gaan van 270 naar 470 ohm voor een spanningsval van 22V.(3W ruim voldoende)

[JJRT]

Bedankt voor je hulp. ik ga even wat research doen wat de goedkoopste opties voor mij zijn.
stel dat de Topcap Trafo en smoorspoelenset goedkoper uitpakt
ik durf het bijna niet te vragen,.. maar zou je dan eventueel het schema voor mij willen aanpassen ? ( Zodra ik erachter ben of het idd goedkoper is )
ik durf nog niet helemaal van m'n eigen kennis uit te gaan op dat gebied betreft

[Ah!buis]

Dat uitpluizen van schakelingen en aanpassen aan geschikbare onderdelen en kijken of het zou kunnen houdt me mooi bezig.
Toch niet veel anders te doen,dus kom maar op .
Heb begrepen dat de lui van AE niet van de snelste zijn,meen dat daar iemand dat uit liefhebberij erbij doet .
Anne

[TheoK]

Dat uitpluizen van schakelingen en aanpassen aan geschikbare onderdelen en kijken of het zou kunnen houdt me mooi bezig.
Toch niet veel anders te doen,dus kom maar op .
Heb begrepen dat de lui van AE niet van de snelste zijn,meen dat daar iemand dat uit liefhebberij erbij doet .
Anne

Het houdt je van de straat Anne.

En idd op AE moet je lang wachten.

[Ah!buis]

Heb 's buiten gekeken,geen weer om de straat op te gaan .
Daarbij,ik rij rond in een elektrische stoel (ja,ik leef nog ),wat de accus bij deze temperatuur zouden doen .
Met alles nog vers in geheugen,maar de koe bij de horens (of stier ) gevat.Wel zo makkelijk.
Dus hierbij...
Sommige waardes verandert,bijv. niet dezelfde C voor en na de spoel,serieweerstand naar voorversterker(andere buis) en ontlaadweerstand voor de veiligheid.
Anne

[JJRT]

Oke ik heb smoorspoel gevonden 10H 200MA
Smoor : http://jukebox-revival.eu/index.php/tra ... -193j.html : X 2 = €71,-
Main : http://www.dickbest.nl/index.php?_a=vie ... ductId=668 : €49,-
Output http://jukebox-revival.eu/index.php/tra ... 25dse.html X2 = €70

Heb ik dit goed ? gaat het werken ?

Dan komt totale kosten op 189,-

Nu nog even afwachten dat de prijs is van AE Europa ( vingers gekruist dat ze een beetje snel reageren )

* Oh zie dat je een nieuw schema geproduceerd hebt
Is dit het geval van Topcap trafo set?
en de diodes zijn niet genoemd zijn het weer dezelfde als in de vorige schema ? BYT52M ?

[Ah!buis]

Die diodes heb ik niks bijgezet want kan zoals vorig schema of die van Triode Dick
Bij die Jeukdoos-jongens is de smoorspoel wel erg duur en die UGT is veel te zwak (10W )

Anne

[sevenup]

Voedingstrafo zou een wat hogere spanning mogen hebben voor 6L6.
Ook lijkt hij mij een beetje krap qua vermogen.

Als je een ringkern niet erg vindt (kapje erover en je ziet er niks meer van) dan zou ik deze nemen als het niet te duur mag zijn:
http://www.tube-town.net/ttstore/produc ... Power.html

Uitgangstrafo is niet bruikbaar. Deze reeks van hammond is voornamelijk bedoeld voor gitaarversterkers en heeft een beperkte bandbreedte (100Hz-15KHz). Ook is deze single ended terwijl het schema push pull is.

Dit is een goede kandidaat als een ultralineaire tap niet nodig is:
http://www.tube-town.net/ttstore/produc ... 1650G.html

Betaalbaar alternatief voor de smoorspoel is:
http://www.tube-town.net/ttstore/produc ... -159S.html

Is 4H, maar dat is in principe voldoende bij push-pull en kost nog geen 19 euro.

Totaal 208 Euro en een beetje.

[Ah!buis]

Die trafo van TT is ook wel bruikbaar,met een bruggelijkrichter dan.
Veel maakt het niet TT:185VA met 120W voor de HS tegen DBest 180W met 150W voor HS,toch liever dat laatste.
Anne

[sevenup]

Die trafo van TT is ook wel bruikbaar,met een bruggelijkrichter dan.
Veel maakt het niet TT:185VA met 120W voor de HS tegen DBest 180W met 150W voor HS,toch liever dat laatste.
Anne

Maakt inderdaad niet zoveel uit.
Kun je wel alles bij dezelfde winkel kopen, scheelt weer verzendkosten

[JJRT]

Oke weer wat vooruitgang
De trafoset van AE vind ik toch wat te duur
Loskopen is volgens mij voordeliger

Maar.... Nu net kreeg ik een email via tweakers.net
Iemand heeft misschien iets interessants voor me ! voor een gunstige prijs


Primair: 230V
Secundair:
2 x 260V - 2 x 0,12A
2 x 3,15V - 2 x 3A
5V / 6,3V - 2A
( was bedoelt voor EL84 PP stereo set )

en de output :
Vermogen: 20Watt
Transmissie: 0,0282
Leg uit de ultra-lineair: 43%
Ingangsimpedantie: 10 kohm
Laad impedantie: 8 Ω
Frequentiebereik: 30Hz-15kHz

is dit wat ?
