Bill maar dan iets anders PM.Bill

[Willy_61]

Ik heb ondertussen een nieuw topic gestart maar daar gaan we tijd voor nemen, eerst jouw versterker afwerken tot een juweeltje

[OpaBert]

Doe Mn best en met hulp van Jullie komt dat goed maar nu lig ik krom van pijn
doe ff niks

[Willy_61]

Sterkte Bert, al s er iets is dat we zeker hebben is het wel "tijd", tenminste zolang ze ons kaarsje niet uitblazen

[OpaBert]

Sterkte Bert, al s er iets is dat we zeker hebben is het wel "tijd", tenminste zolang ze ons kaarsje niet uitblazen

Nu en dan hoeft het voor mij niet meer met die pijn in Mn rug.

[Ah!buis]

Sterkte Bert, al s er iets is dat we zeker hebben is het wel "tijd", tenminste zolang ze ons kaarsje niet uitblazen

Nu en dan hoeft het voor mij niet meer met die pijn in Mn rug.

Tja, we zijn egoistisch , we willen je nog niet kwijt
Anne

[OpaBert]

blijven lachen hoor , ga niet aan een touwtje bungelen mij te benauwd
Nu weet waarom ik het nu weer in Mn rug heb
Gister wat heen en weer aan het lopen geweest met die monitoren om Mn Cnc frontje te kunnen afmaken
Dus weer eigen schuld dikke bult
Mn motivatie om iets te doen is groter dan Mn verstand, Maar dat wisten jullie al

[OpaBert]

Anne ik krijg die Zener diodes niet te pakken van 4.1 volt wel van 4,3 volt
Dus die maar besteld

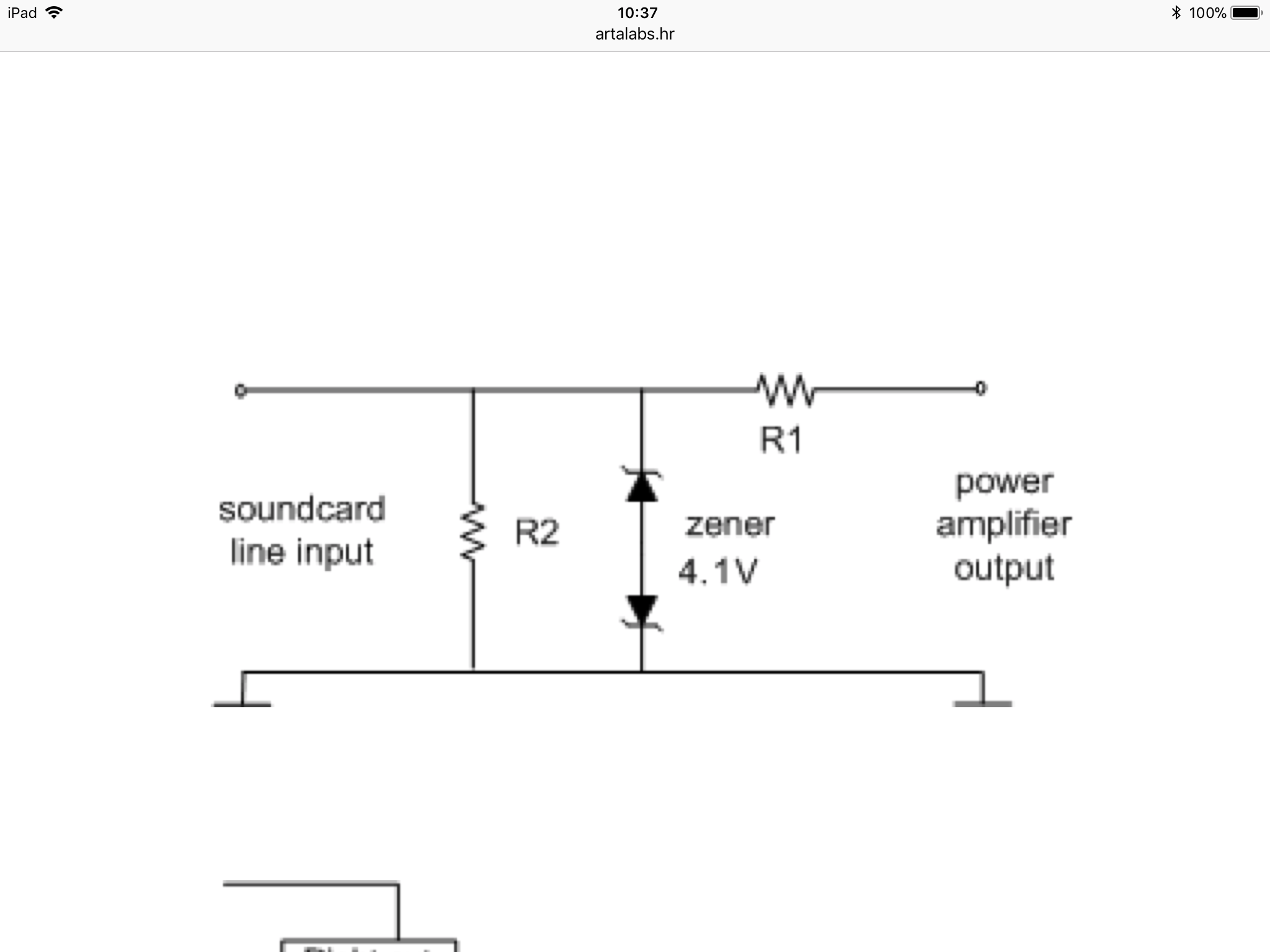

Gaat om deze beveiliging voor de geluidskaart
Hier staan de diodes in serie zit ik ook net onder 5 volt
Maar kan ze toch niet gewoon rechtstreeks er over zetten dan is de negatieve helft op 0.6 0.7 volt begrensd
Zin er nog opties om niet zo dicht op het randje van die 5 volt te komen ?

[Ah!buis]

Anne ik krijg die Zener diodes niet te pakken van 4.1 volt wel van 4,3 volt
Dus die maar besteld
Gaat om deze beveiliging voor de geluidskaart
Hier staan de diodes in serie zit ik ook net onder 5 volt

De spanning van zeners kan wel zo'n 10% afwijken, daarom 4,1 (+ 0,6), zit je niet zo vlug over de 5V.

Maar kan ze toch niet gewoon rechtstreeks er over zetten dan is de negatieve helft op 0.6 0.7 volt begrensd.

Met digitale signalen klopt dat, hier analoog, is + en - 5volt.

Zijn er nog opties om niet zo dicht op het randje van die 5 volt te komen ?

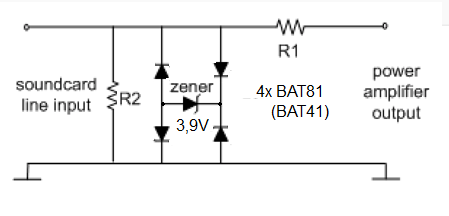

Ja hoor, zoiets bijv. (3,9V is wel gangbaar en de diodes 16c bij EOO)
Anne

[OpaBert]

Ga ik een berichtje sturen naar EOO of ze het in enveloppe willen doen
Bedankt Anne

[OpaBert]

Ga ik een berichtje sturen naar EOO of ze het in enveloppe willen doen
Bedankt Anne

Edit 1500 uur
Besteld Anne wachten tot het hier aankomt

[Ah!buis]

Ga ik een berichtje sturen naar EOO of ze het in enveloppe willen doen
Bedankt Anne

Edit 1500 uur
Besteld Anne wachten tot het hier aankomt

Zal toch wel vlugger gaan dan de Chinees ?
En daarna niet vergissen met de richting van de diodes
Anne

[OpaBert]

Ik zal er op letten Anne meestal test ik alles uit Alvorens het in bedrijf te nemen ( omdat ik vaak iets verkeerd doe)
Dus een waarschuwing is niet verkeerd

[Willy_61]

Bert, morgen staat hier een complete vertaling van de pdf van Menno VDV die je eerder gepost hebt
t.t.z. een pdf waarin de vertaling

[OpaBert]

Bert, morgen staat hier een complete vertaling van de pdf van Menno VDV die je eerder gepost hebt
t.t.z. een pdf waarin de vertaling

Dankje

[Willy_61]

In bijlage de vertaalde pdf van Menno van der Veen.

Zoals meestal, ontbreken enkele gegevens zoals de deelspanningen van de voeding.
Ik heb een beetje met de natte vinger gerekend en vermoed de volgende spanningen:

V0 = 476V (340~ x 1,4)
V1 = 450V (staat zo in de tekst en kan vlgs. mij maar standhouden tot 250mA belasting vd HS)
V2 = 350V (450V -(4k7 x 200mA))
V3 = 250V (350V - (10k x 100mA))

Daarbij ga ik ervan uit dat de getekende HS-voeding (het stuk na gelijkrichting) enkel voor 1 kanaal is.
Deze trafo (Amplimo 7N607) voldoet verder niet voor een stereo uitvoering van het getekende schema, vermits dan 7,2A gloei nodig is en er is maar 6,8A.
....
Het complete ontwerp is een remake van zijn vroegere ontwerp "Le Miracle" in de jaren '90. De voorversterker- en fasedraaiergedeelte zijn (ten goede gewijzigd) maar daardoor is er per kanaal een triode bij gekomen.

[OpaBert]

In bijlage de vertaalde pdf van Menno van der Veen.

Zoals meestal, ontbreken enkele gegevens zoals de deelspanningen van de voeding.
Ik heb een beetje met de natte vinger gerekend en vermoed de volgende spanningen:

V0 = 476V (340~ x 1,4)
V1 = 450V (staat zo in de tekst en kan vlgs. mij maar standhouden tot 250mA belasting vd HS)
V2 = 350V (450V -(4k7 x 200mA))
V3 = 250V (350V - (10k x 100mA))

Daarbij ga ik ervan uit dat de getekende HS-voeding (het stuk na gelijkrichting) enkel voor 1 kanaal is.
Deze trafo (Amplimo 7N607) voldoet verder niet voor een stereo uitvoering van het getekende schema, vermits dan 7,2A gloei nodig is en er is maar 6,8A.
....
Het complete ontwerp is een remake van zijn vroegere ontwerp "Le Miracle" in de jaren '90. De voorversterker- en fasedraaiergedeelte zijn (ten goede gewijzigd) maar daardoor is er per kanaal een triode bij gekomen.

Super Willy
Direct uitgeprint

[OpaBert]

De onderdelen zijn er vanmiddag tegen 16:00 uur bezorgd
Misschien maandag verzwakker in elkaar zetten .
Ik vind de CFB kanjers wat te duur om na de KT88 weer een versterker te bouwen met CFB
Ben zo benieuwd hoe dat klinkt
Maar ik heb nog twee paartjes , een voor 40 Watt PP van Torroido.pl
en een 15 Watt paartje GU8 voor de 6N14P EV
En nog een lafayette met ECL86 stereo
2 HF10 versterkers Bouwdozen van Philips 1960 ?
Amroh versterker met ECL86SE
EN Mn EL12 versterker.
En Mn EL12 versterker
Waarom bouw ik dat toch allemaal

[Ah!buis]

Zoals die bergbeklimmer
Waarom beklimt u steeds bergen ?
Omdat ze er zijn !
Anne

[OpaBert]

En omdat ik het kan ofzo
Ik ben nu al maanden met die KT88 bezig ( voor Mn gevoel een jaar ) en leer nog steeds dingen bij.
En al in gedachte bezig met de volgende ,
Als ik het nu weg leg bouw ik het nooit meer af
Ik ken mezelf
Dus nog even een paar draadjes dan is die tweede ook klaar

En dan die twee helften van de trafo en verschil fasedraaier weg regelen
Ben zo benieuwd hoe dat klinkt die CFB met deze trafo,s

Deze versterker heeft ruim twee keer de bandbreedte van de EL12 versterker met Hammond trafo,s
Die Hammond stopt bij 20 hz onder en 30 kHz boven
deze Ringkern CFB dacht ik van 10 hz tot 50 kHz
Ook is de DF Veel beter
Ik betwijfel of ik die microdetails kan horen ,zou wel leuk zijn,
Menno beweert dat ook al hoor je die 50 kHz niet , dat als je dat weg laat , ook eronder dingen verdwijnen die je waarneemt
Dan het meten eraan de spec,s op een A4 tje zien is ook een grote stap Anne

[Willy_61]

Daar gaat het om, volle overgave voor het project, waar je kennis tekort schiet wordt door anderen ingevuld en zo -soms ploeteren- tot het beoogde eindresultaat, dat is pas genieten

[OpaBert]

Daar gaat het om, volle overgave voor het project, waar je kennis tekort schiet wordt door anderen ingevuld en zo -soms ploeteren- tot het beoogde eindresultaat, dat is pas genieten

Ja en als ik bezig ben vergeet ik de tijd , dan moet een wekker me laten stoppen of Mn lief met de deegroller

[OpaBert]

Kleine toelichting
de diode van 3.9 Volt daar loopt een paar ma doorheen bij 3 volt.

Hm ik weet nog niet of dit betrouwbaar gaat werken er loopt al bij 3 volt al 10 mA stroom
Edit 19.44
Het is de display op mijn voeding
De kleinste waarde die het display aan kan geven is 10 mA
Ik moet me realiseren dat het de kleinste waarde is dat is ook nog een digit + of -

[Ah!buis]

Niet de stroom meten, spanning erop voor R1 en massa en R2 los.Spanning opdraaien en de voltmeter over R1.Zolang er geen stroom loopt is die spanning nul.
Anne

[OpaBert]

Ik heb het op een expirimenteer bordje gepruts Wat een geklieder is dat
Dat is niks voor mij

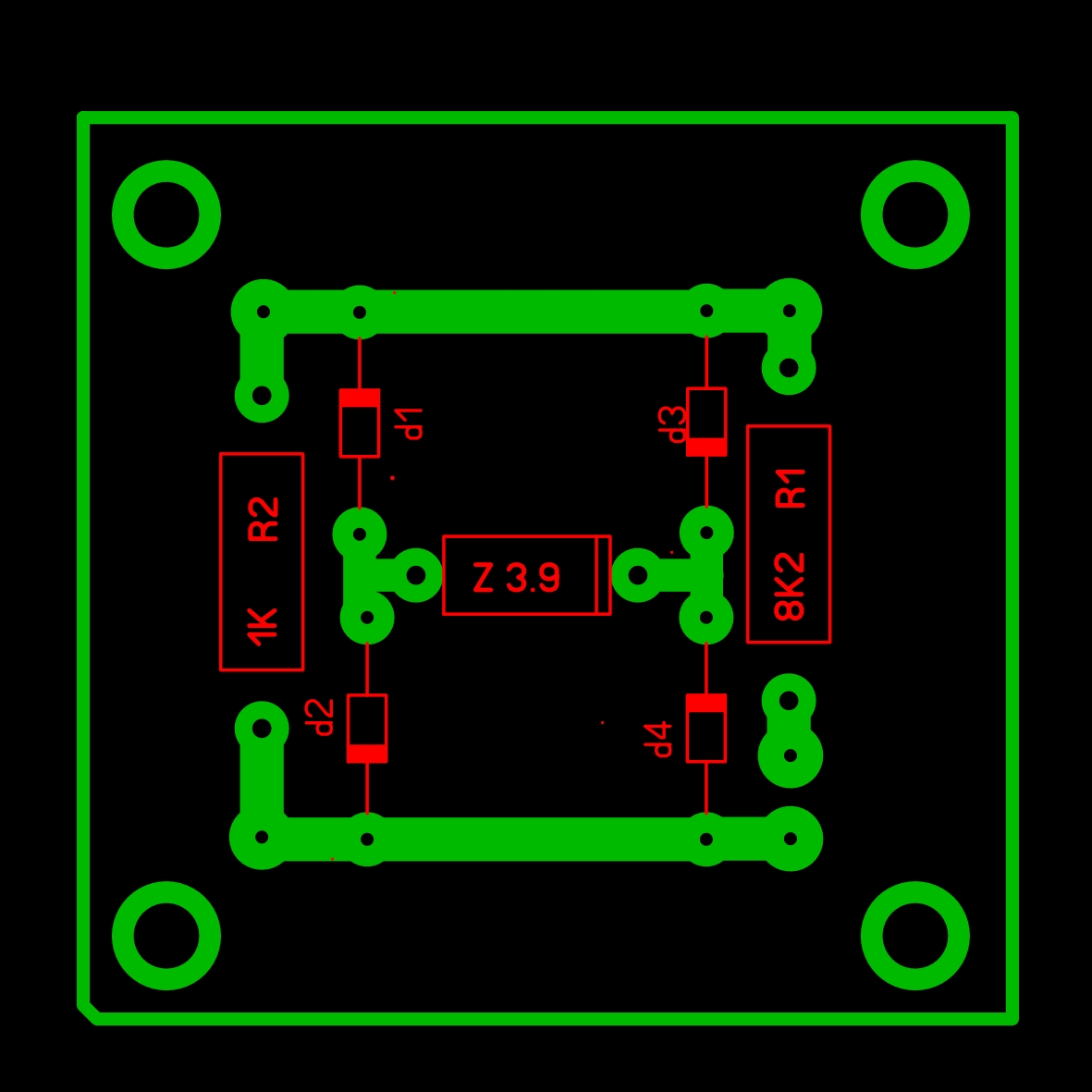

Ga er maar een printje voor etsen
Getekend heb ik het al
Vanavond alles klaar zetten
Morgen etsen

[Ah!buis]

Weet je 't zeker R2=1k ? Dan moet er al meer dan 45volt van de versterkerkant komen voordat de diodeschakeling iets doet .
Anne
