Bouwtopic AFDAC 2 - ESS Sabre ES9016

[Barry2001]

De bedoeling is dat ze doorfikken als er sluiting is of op een andere manier veel stroom gaat lopen.
Maw gewoon die 250mA erin stoppen.

[SSassen]

De bedoeling is dat ze doorfikken als er sluiting is of op een andere manier veel stroom gaat lopen.
Maw gewoon die 250mA erin stoppen.

Mee eens, zo nauw luistert dat niet, paar mA meer of minder gaat 't verschil niet maken.

[gervenja]

Ik denk dat de achterkant van mijn behuizing compleet is.
Maar bij de vorige (ZBA CA GB) was ik een speakeruitgang vergeten dus heb ik er maar een speakon aansluiting van gemaakt.
Om dit nu te voorkomen wil ik jullie mening en wijsheid.

Achterkant

[ray5150]

Op zich ziet het er keurig en logisch ingedeeld uit, maar persoonlijk zou ik voor de netspanning entree/zekering/hoofdschakelaar zo'n combinatie ding gebruiken.

Dat vind ik eerlijk gezegd veel strakker en professioneler staan dan zo'n jaren '70 zekeringhouder.

[flamingbeatz]

De autist in mij zou ook zorgen dat de tekst en gaten in het kader DIGITAAL IN op gelijke hoogte liggen. Tekst 1, 2 en de gaten onder Toslink iets hoger en hetzelfde onder S/PDIF iets lager.

Is de tekst in de kaders ipv er binnen misschien mooier?

[gervenja]

De autist in mij zou ook zorgen dat de tekst en gaten in het kader DIGITAAL IN op gelijke hoogte liggen. Tekst 1, 2 en de gaten onder Toslink iets hoger en hetzelfde onder S/PDIF iets lager.

Is de tekst in de kaders ipv er binnen misschien mooier?

ik zie wat je bedoeld en ik denk dat je gelijk hebt.
verder zou ik niet weten hoe ik de tekst in het kader moet plaatsen, had er wel naar gezocht.

[gervenja]

Op zich ziet het er keurig en logisch ingedeeld uit, maar persoonlijk zou ik voor de netspanning entree/zekering/hoofdschakelaar zo'n combinatie ding gebruiken.

Dat vind ik eerlijk gezegd veel strakker en professioneler staan dan zo'n jaren '70 zekeringhouder.

Met de digitale in componenten ga ik nog iets schuiven, kijken of het beter word.
Voor de net entree heb ik een powerCON gebruiken dus daarom een losse zekering.
Deze gaan het worden.

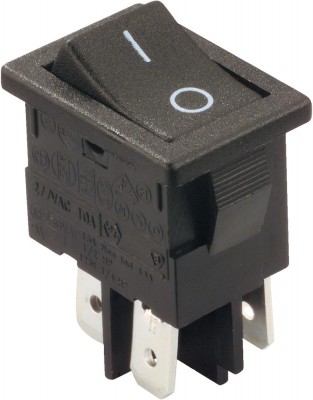

schakelaar

Zekering


powerCON


Zelf heb ik hier geen 70er jaren gevoel bij.

[ray5150]

Okee, ik had de indruk dat je er zo'n ding in wilde zetten :

Dan even over die RCA uitgangen (en ook coax SPDIF ingangen), is het geen idee om daar ook Neutrik (met schotels) voor te gebruiken ?
Zijn erg degelijke chassisdelen, voor een redelijke prijs. of had je daar al iets anders voor in huis ?

[gervenja]

Okee, ik had de indruk dat je er zo'n ding in wilde zetten :


Dan even over die RCA uitgangen (en ook coax SPDIF ingangen), is het geen idee om daar ook Neutrik (met schotels) voor te gebruiken ?
Zijn erg degelijke chassisdelen, voor een redelijke prijs. of had je daar al iets anders voor in huis ?

gaan wel neutriks worden maar dan in de traditionele uitvoering.
Heb ze nu liggen en ga ze gebruiken.

[gervenja]

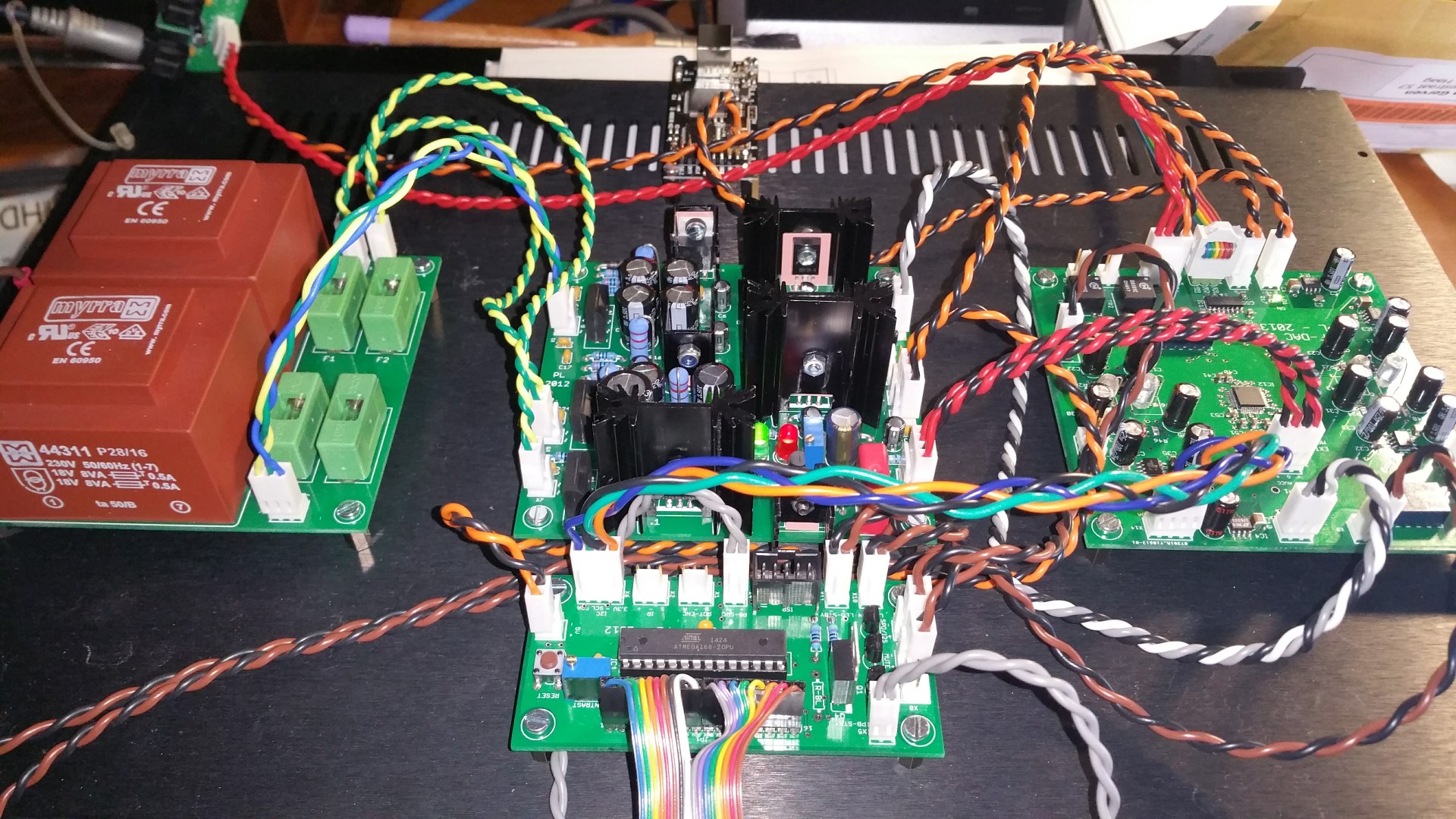

Vandaag heb ik mijn netwerkweerstand ontvangen, natuurlijk moet die er dan gelijk op.
Even de spanning er op en controleren of het nog 3.30V is.
Alles lijkt te kloppen.
De led's zijn nog niet aangesloten net als de encoder.

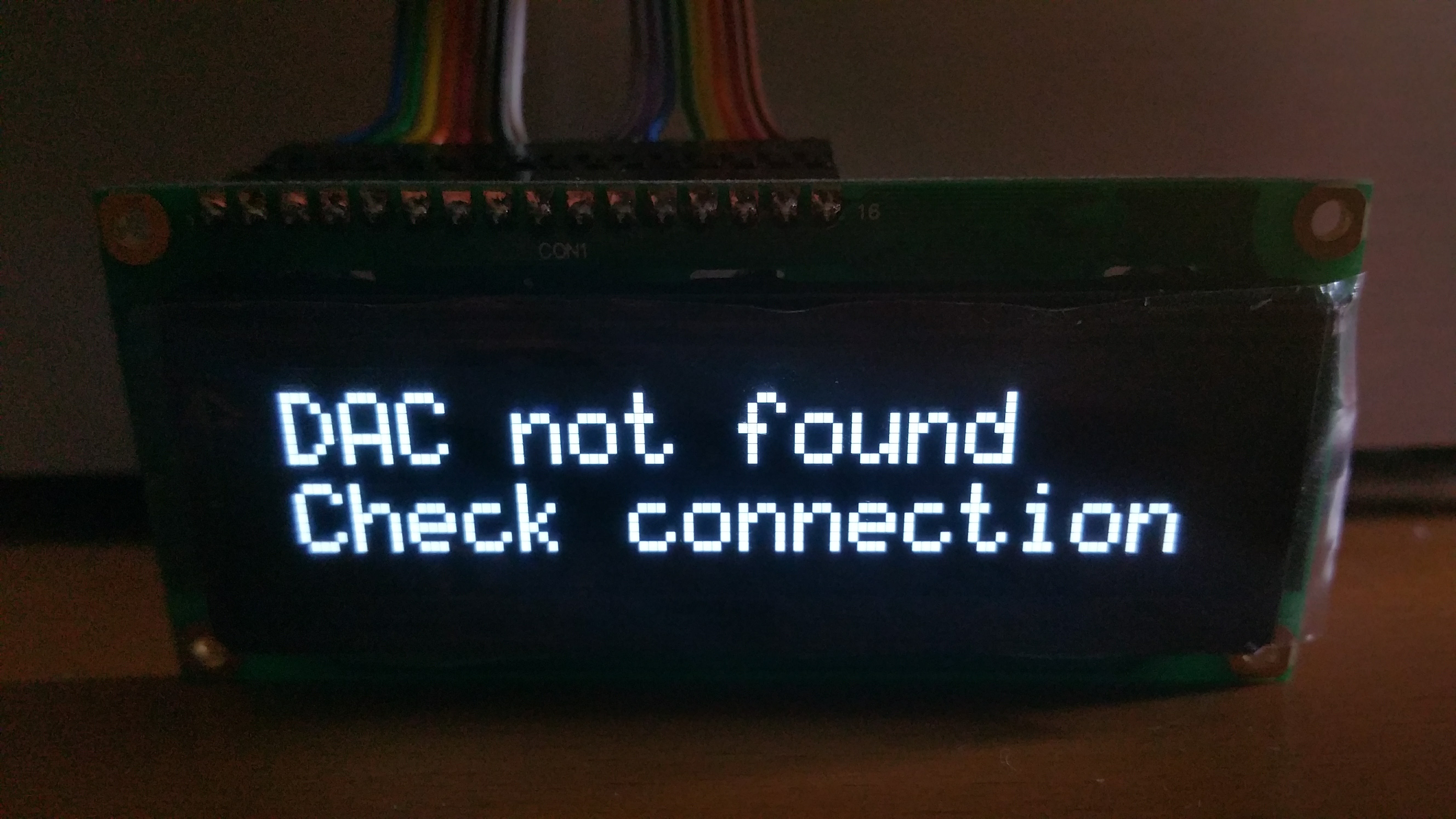

In eerste instantie krijg ik de melding dat de DAC niet is aangesloten. ???
Daarna heb ik de standby switch gemonteerd, opnieuw de stroom er op en het lijkt te werken.
Even een cd-speler via de opt aangesloten en ik heb lock
Alleen de lock wil nog wel eens wegvallen, misschien doordat dat alle draden nog niet op hun plek liggen?

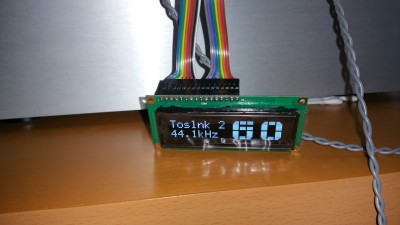

in het echt is de display wit, lijkt nu blauw.

De volgende foto gaat netjes worden.

[knuisje]

Gefeliciteerd John. Ik vermoed dat je nog wat losse verbindingen hebt, afgaande op wat je beschrijft.

[gervenja]

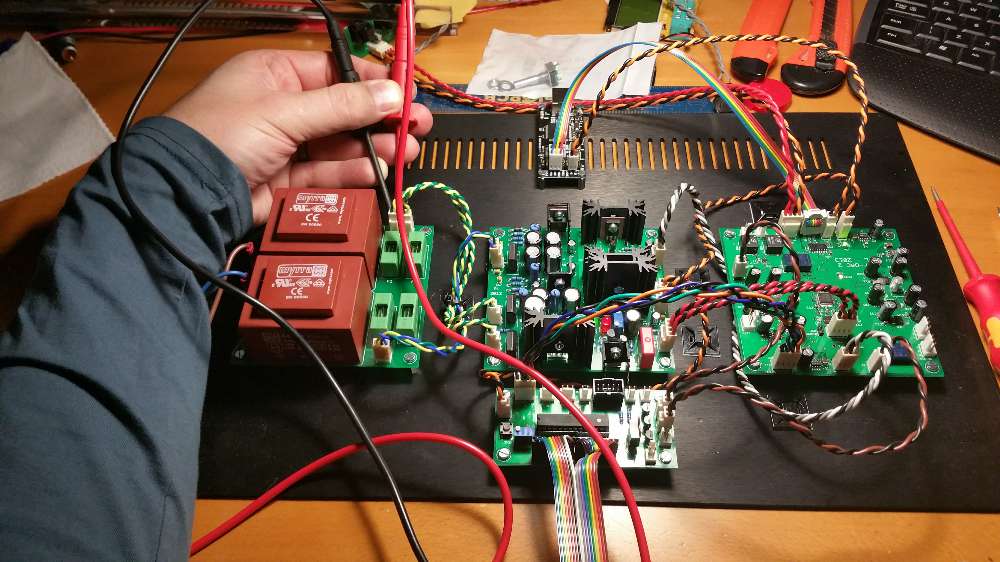

Ik krijg het vandaag niet meer aan de praat.
Gisteren uit gezet en vandaag geen werkende DAC.
Net alle connectoren vervangen voor beter passende en alle headers van de DAC nagelopen met de soldeerbout.
Alle spanningen gecontroleerd en die zijn precies goed.
Daarna alle headers van de controller nog eens nagelopen en alles weer aangesloten.

HAAT

Alle led's en de display doen het, de spanningen zijn goed, maar het werkt NIET.

[knuisje]

Ik vermoed dat de controller geen verbinding heeft met de dac via de I2C bus. Heb je een scope waarmee je dit kunt checken?

[gervenja]

ik heb thuis een oude Philips scope, ik zal hem uit de schuur vandaan halen.
Misschien dat ik daar nog wat hulp bij nodig heb!

[Henkjan]

ik heb thuis een oude Philips scope, ik zal hem uit de schuur vandaan halen.
Misschien dat ik daar nog wat hulp bij nodig heb!

dan graag hier in t topic dan kijk ik mee; ik heb namelijk a) ook nog een AFDAC af te bouwen, en b) ook een oude Philips scope in de schuur

[ray5150]

Even voor de goede orde, John. heb je het ook met een andere bron geprobeerd, neem ik aan ?

[Barry2001]

Als het niet lukt, iets voor zaterdag? Knuis en John zijn beide aanwezig dacht ik. In Kamer 6 Soos is ruimte zat.

[gervenja]

Even voor de goede orde, John. heb je het ook met een andere bron geprobeerd, neem ik aan ?

Hallo Ray,
hij moet eerst de DAC vinden, anders is er geen bron te kiezen.
Maar bedankt voor het meedenken.

[gervenja]

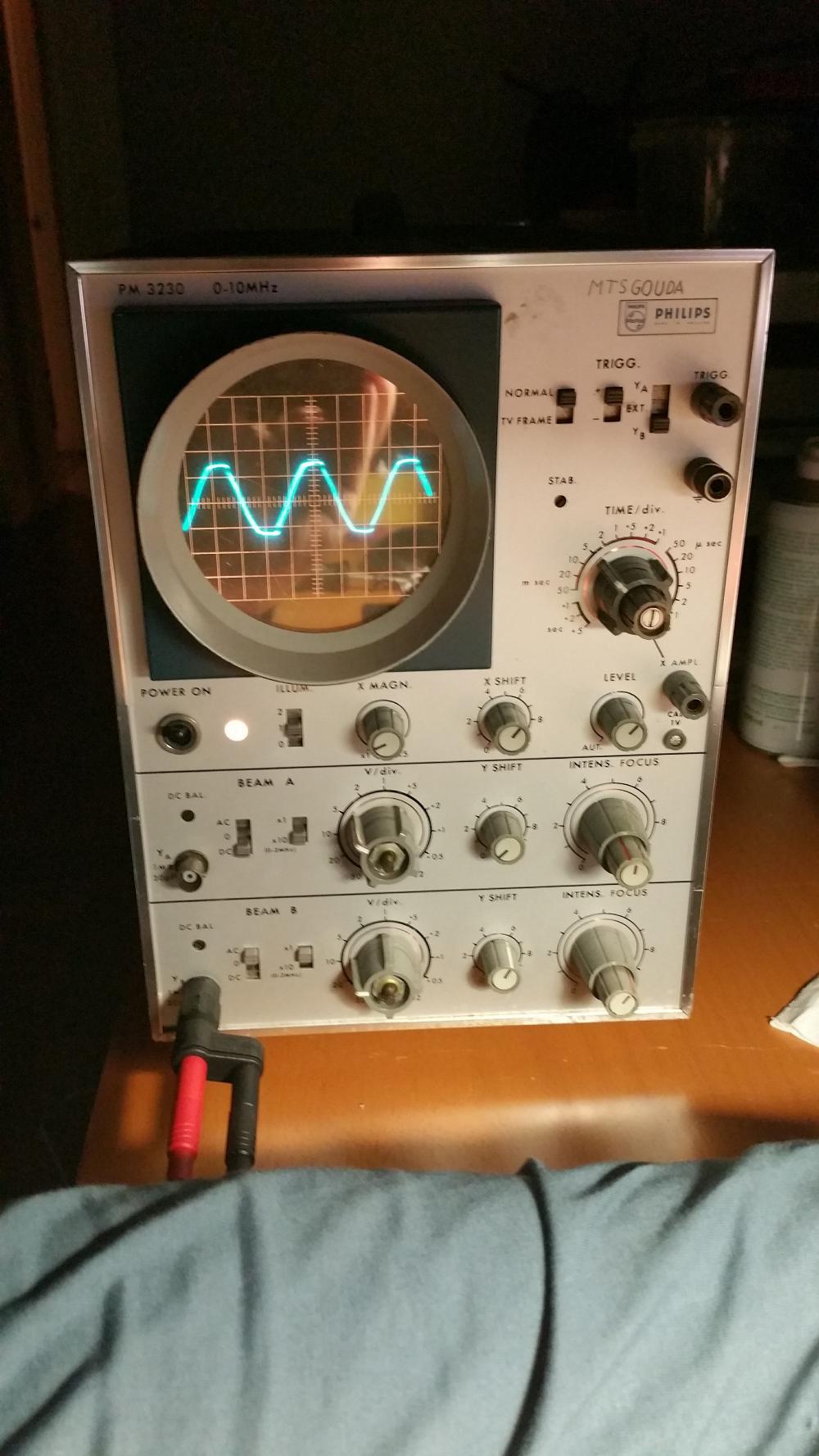

ok dit is dus alle truckjes die ik ken met de scope.
wisselspanning in beeld laten zien.

meten

scope

[ds23man]

Met dat ouwe lijk ga je echt geen logic signals in beeld krijgen.

[gervenja]

Met dat ouwe lijk ga je echt geen logic signals in beeld krijgen.

dacht hem eindelijk te kunnen gebruiken.

[ray5150]

Even voor de goede orde, John. heb je het ook met een andere bron geprobeerd, neem ik aan ?

Hallo Ray,
hij moet eerst de DAC vinden, anders is er geen bron te kiezen.
Maar bedankt voor het meedenken.

Ah, ik begrijp het, de controller moet eerst contact maken met de DAC voordat je verder kan.
Da's inderdaad een behoorlijk antiek scoopje, 40 jaar zal die zeker wel zijn.

[gervenja]

hij zit vol met ecc88 dat zal dus best wel.
hij is een jaar ouder als ik.
1966

[knuisje]

Neem je hem zaterdag mee? Dan kan ik er iets meer over zeggen. Als alle connecties goed zijn ligt het waarschijnlijk aan een defect bss138 fetje die voor de level conversie van de I2C bus zorgt, 3.3V - 5V v.v.

[gervenja]

Neem je hem zaterdag mee? Dan kan ik er iets meer over zeggen. Als alle connecties goed zijn ligt het waarschijnlijk aan een defect bss138 fetje die voor de level conversie van de I2C bus zorgt, 3.3V - 5V v.v.

Ik neem hem graag zaterdag mee. Ik hoop dat het zo iets simpels is.
zou alleen niet weten waar ik op zo'n korte termijn een fetje kan scoren.
