Bouwtopic AFDAC 2 - ESS Sabre ES9016

[knuisje]

Zie viewtopic.php?p=1741077#p1741077
Ik zou alleen pin 1 van de XLR-uitgangen zo dichtbij mogelijk met het chassis verbinden. De massa van de dacprint verbind je via 100 ohm met het chassis. Op deze manier voorkom je dat hoogfrequente straling via de afscherming van de XLR-kabel de behuizing van de dac binnen dringt.

[wilco87]

Dank je, als de nieuwe kast er is zal ik het gaan installeren.

[csigabiga]

Hi to all,
I speek no dutch (only german), so I try to write in english.
I noticed this ES9016 multichannel project, and I want to build just the same for my LXmini active speakers.
My question is that is it a free project (I mean can I have the CAD files and schematics) or not?
It would be a big help for me...
Thanks!!

[knuisje]

I already told you in august that the schematics are only available for buyers of the kit. The CAD files are not available for anyone. Sorry...

[csigabiga]

Sorry for the question, I forgot it... but thanks again!

[meooms]

Hallo Knuisje,
Heb je nog de 6 kanaals IV uitbreidingspcb's te koop?
Zou er graag 1 willen aanschaffen om mijn es9016 met 8 kanalen te gaan gebruiken.
Wat zou het kosten? Kaal mag ook.

[knuisje]

Ja, die heb ik nog. Zie pb.

[gervenja]

Tijdens de kerst vakantie het plan gemaakt om deze AF-DAC te gaan bouwen.
Natuurlijk eerst even kijken of Peter nog printjes had, ik had dus geluk.
Met wat hulp van Peter de componenten besteld en deze week de bout opgestookt.
Al zeg ik het zelf "dat ging best lekker".
Dat is tot ik aan de laatste print aan kwam, de DAC.
Ben er gisteravond achter gekomen dat ik uit de verkeerde BOM zat te werken/bestellen.
Ik kom dus war onderdelen te kort!

Mocht iemand een dezer dagen bij Mouser gaan bestellen? ik hou mij aanbevolen voor een aantal items.

667-EXB-A10P473J 1 stuk Weerstandnetwerk
538-22-29-2021 2 stuks 2 pin f/lk Header



pfffff foto te groot grrr

[ray5150]

http://www.bricelam.net/ImageResizer/

Pfff, en dat is IT'er...

[Barry2001]

Ik ga wel bij Farnell bestellen John, als je een ordercode van hun hebt kan ik het zo meenemen (ben ff niet thuis, wat lastig zoeken )

[gervenja]

OK de IT'er is er weer, moest even op visite.

de foto's dus

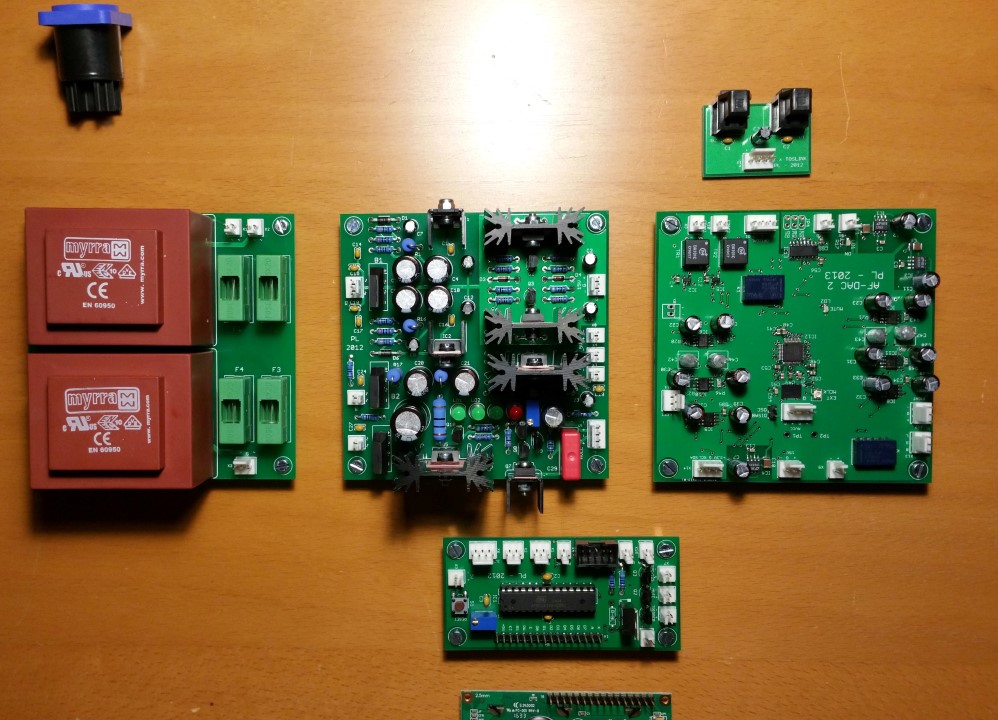

Printjes bijna af.

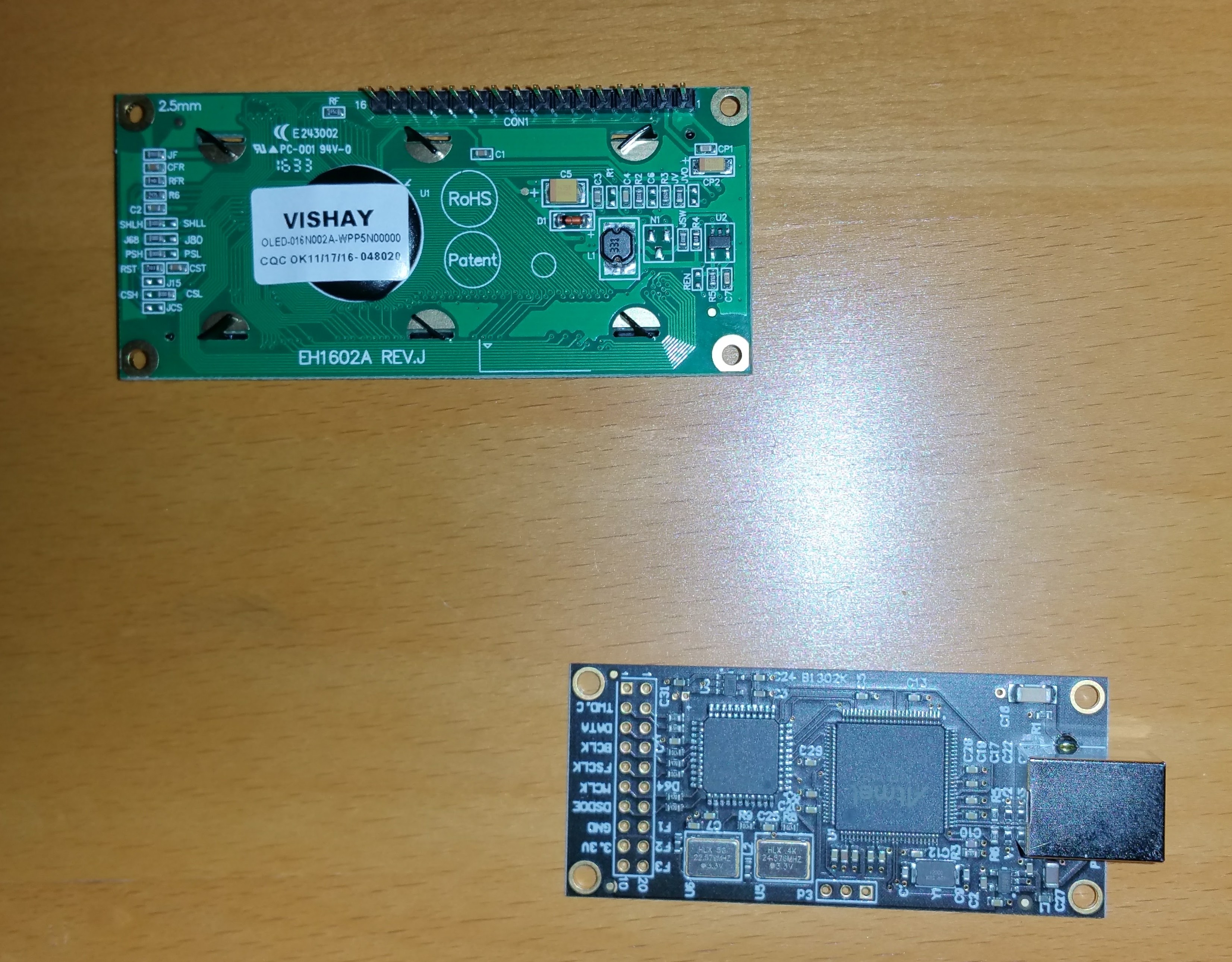

verder is er nog een Amanero binnengekomen en een OLed Witte letters op zwart.

Amanero en OLed

Vishay was nog niet op de OLed markt dus ik ben benieuwd.

[gervenja]

@barry2001 volgens mij heeft Farnell deze maat niet, maar misschien dat ik er overeen kijk.

[Barry2001]

Je hebt gelijk. Die header wel, maar een fixed resistor netwerk 8 x 47k in 2512 staat niet in het Farnell assorti. Is vrij groot, zal ook niet zoveel voorkomen in de reguliere handel.

[knuisje]

Ziet er netjes uit John. Het weerstand netwerk kan ik voor je meebestellen, maar dat kan nog wel even duren.

De header kun je ook hier vinden:

https://www.eoo-bv.nl/ns25-pin-connecto ... ocket.html

[gervenja]

Gisteren een kast besteld in Italië bij Modu.
Komende week ga ik mij eens bezig houden met het ontwerpen van het front en de achterzijde.

@Knuisje
667-EXB-A10P473J 1 stuk Weerstandnetwerk
538-22-29-2021 2 stuks 2 pin f/lk Header
mogen mee besteld worden. (graag zelfs)

@Barry2001 Groot? er zitten 8 weerstanden in en is voor mij klein zat, zag wel dat Farnell ze had maar dan nog de helft kleiner.
Moet niet veel gekker worden.

[Barry2001]

@Barry2001 Groot? er zitten 8 weerstanden in en is voor mij klein zat, zag wel dat Farnell ze had maar dan nog de helft kleiner.
Moet niet veel gekker worden.

2512 (6332 metrisch, dus 6.3 x 3.2mm) is groot ja Zul je in de industrie niet snel tegenkomen, voor c's en r's is 0603 of of eigenlijk 0402 de standaard, zo even uit het hoofd wordt voor deze 8 element arrays 1506 veel gebruikt, zit je inderdaad ongeveer op de helft van wat je nu hebt.

[knuisje]

Digikey heeft hem evt. ook.

[gervenja]

Digikey heeft hem evt. ook.

had ik gevonden, artikel: U7473CT-ND
Probleem is ik kom voorlopig niet aan een order van €50

[ray5150]

ik begrijp dat dat een array is in SMD formaat ?

[Barry2001]

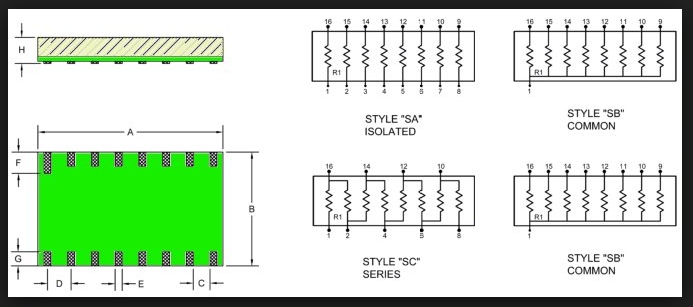

Klopt. Op plaatsen waar je een aantal dezelfde weerstanden bij elkaar nodig hebt (als pull up/down, afsluiting oid) kun je een array toepassen, scheelt nogal in ruimte. Wel oppassen dat je het juiste type neemt, er zijn een aantal verschillende configuraties, zoals bv:

[gervenja]

@ray Dit is hem.

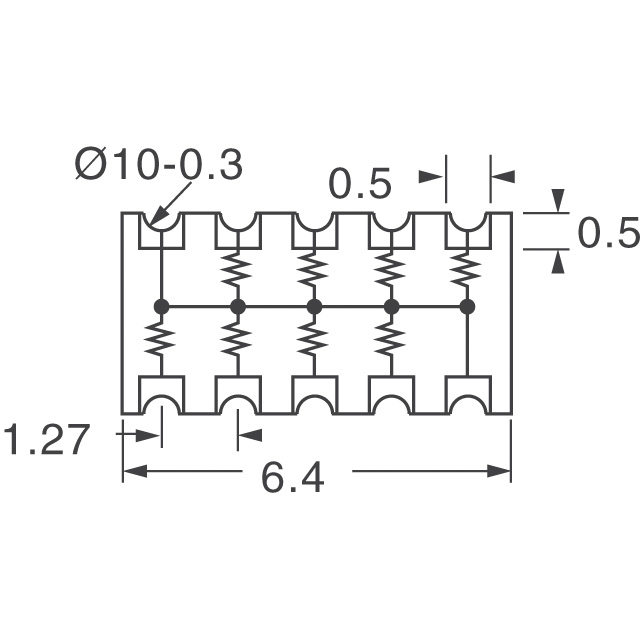

opbouw array

uiterlijk


ik zou ook 8 weerstanden aan elkaar kunnen bakken, maar die moeten ook besteld worden

[ray5150]

Wat ook een mogelijkheid is : EOO kan via hun leveranciers ook aan veel zaken komen die ze normaal niet in het assortiment hebben.
Stuur even een bericht naar : https://www.eoo-bv.nl/contact en voeg daar de datasheet en de link van mouser bij.

[gervenja]

Ik heb hem besteld bij Conrad.
Had nog wat spullen nodig en heb hem gelijk mee besteld.
Wel wat levertijd (2-3 weken) maar dat geeft niet.
Hengelo gaat het dus waarschijnlijk niet worden,

[gervenja]

Even een vraagje over de voedingsprint.
De koellichamen moeten die aan de print gesoldeerd worden?

[knuisje]

De pennen van de koellichamen die door de print steken soldeer je vast.
