1 naar de Inschakel vertraging Hoogspanning Die gelijkspanning wordt afgevlakt met een 25 volt elco 100 uF
Schema is aangepast voor 12 Volt Relais krijgen gemeten 16Volt is eigenlijk beetje veel

Als het relais van de automaat er nog bij komt zakt 't nog wel wat. Zolang de relais niet gaan brommen zit 't wel snor.

2 naar de BiasAutomaat met En dan wordt ik geremd De Bias automaat krijgt al spanning via de print sporen
En teken je vanaf de midden aftakking een draad welke aan de Gnd aansluiting komt
Verder een elko met de Min aan gnd en de plus naar de plus

Maar waar moet die draad van af de plus aan komen ?

Naar de automaat. Op die print zit plaats voor gelijkrichters, niet gebruiken dan, gewoon zo doorverbinden dat de spanningsaansluitingen aan de eerste elco na de (verwijderde) gelijkrichters komen.

Ik wil ff niet praten over de nieuwe print verzieken

De print is voor een 6N6P. Als je een ECC99 erop zet moet je wel de gloei aanpassen. Pin 9 losmaken is toch zo erg niet ?
Anne

[OpaBert]

Ik vind de wijzigingen verder met Diodes onderaan een print niks
Elco,s eraan bungelen ook niks
Met lijm tywraps en schroeven blijft het wel zitten
Alleen ik vind het niks dus ik probeer wat anders te verzinnen Anne
Ik hoop dat je mee denkt

Stel ! de ECC99 op 12,6 Volt voeden via 2 serie weerstanden aan de 2x 7 volt en
Die op 12,6 Volt gaat werken op poot 4-5 400 mA moet 0.7 Volt per weerstand is 1,8Ω 1Watt
De poot 9 de middentap buis aan stroombron en -6,3 Volt

De vertraging Hoogspanning ook op de zelfde winding maar 1 kant op de 7 volt en de andere kant op 3,15 Volt tap dat is dan 10,15 x 1,4 , iets minder gaan nog 3 x0.6 volt af BD139 en 2X diode in gelijkrichter 8,25 x1,4 = +/-11,5 volt op relais in plaats van 17 volt

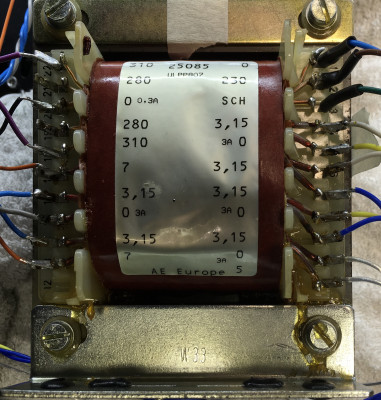

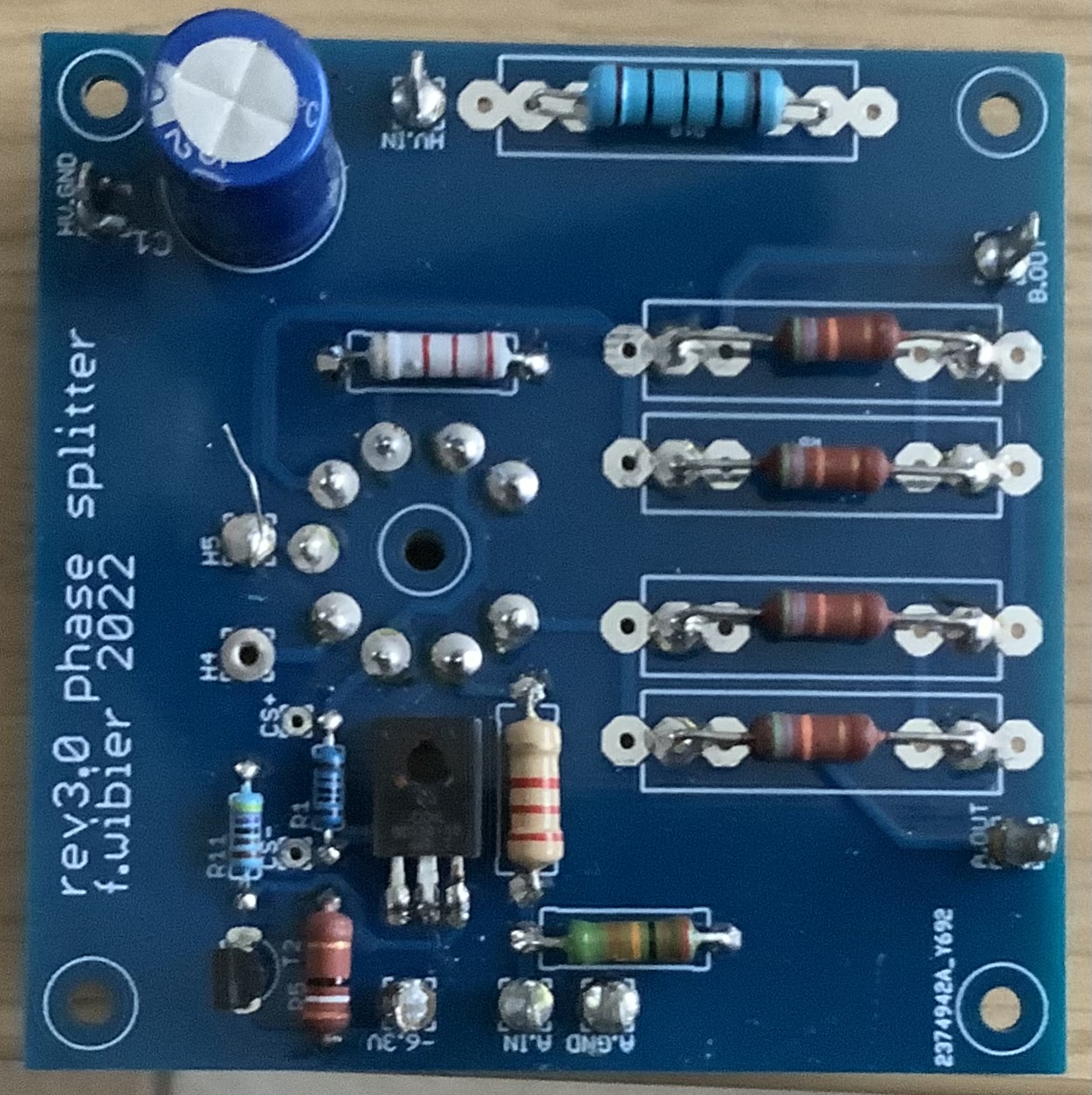

De 6,3 VDC wordt gelijk gericht met deze print wil ik doen om de 6SN7 te voeden de 10.15 wissel spanning komt dan hier op

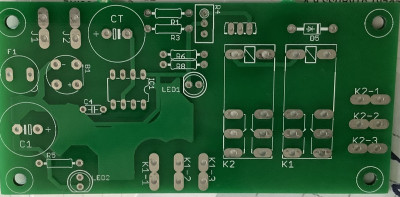

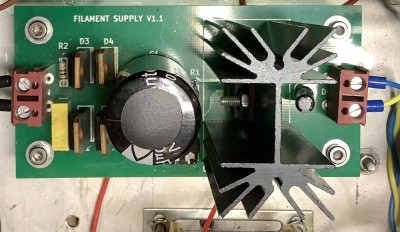

Voeding 6,3 Volt 6SN7

Dan heb 5 volt + 6,3 volt waar ik de BiasAutomaat mee kan voeden en hoef ik niks te prutsen Anne Als dit kan

[Barry2001]

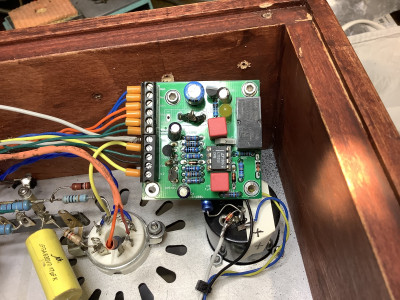

Hee, die print herken ik.

[OpaBert]

Serieus heb ik die van jou
Werkt prima hoor

[Ah!buis]

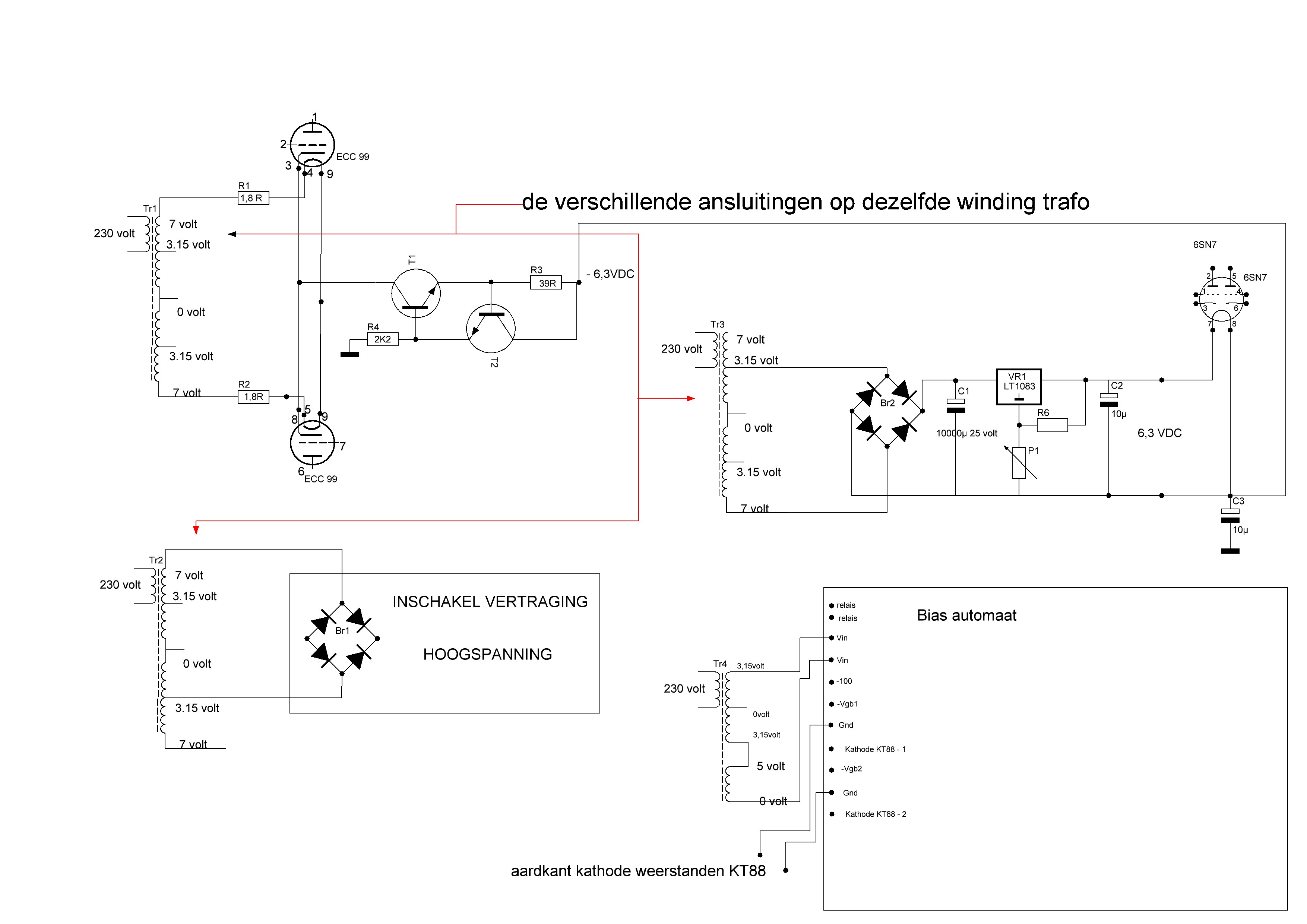

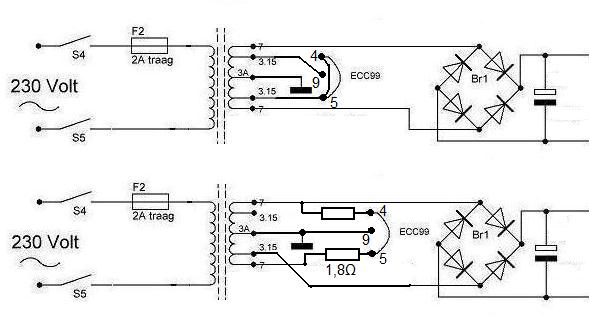

Je bedoeld zoiets ?
Kan, maar ik hou niet zo van gloeiverbindingen die door dezelfde geleider gaat als het geluidssignaal (pin
9).
Anne

[OpaBert]

Ik heb er mn best op gedaan Anne , maar wel veel fantasie nodig

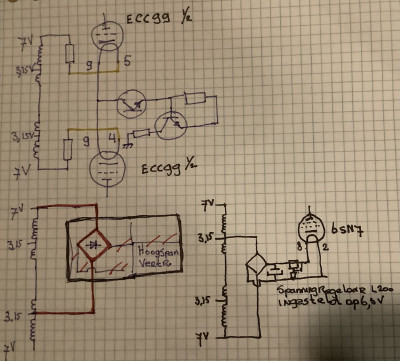

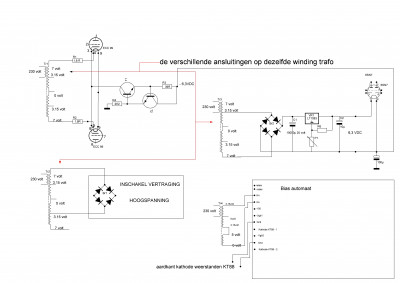

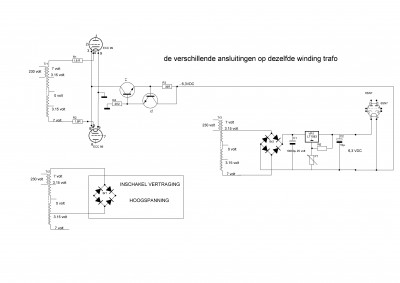

Ik heb 3 circuits getekend allen op dezelfde trafo winding en niet alles door elkaar
Dacht het zo wat duidelijker kon tekenen, dat ik daar niet goed in ben moge duidelijk zijn
De middentap van de trafo winding mag die aan Gnd ? Moet die aan gnd ?
Zoja wat gebeurd er dan bij die stroombron of doe moet ik hem aan gnd doen via een condensator die de DC blokkeert en Audio laat passeren ?
Ik hoop dat het duidelijk is
Alvast bedankt Anne
Ik zal het morgen over tekenen het ziet er niet uit

[Ah!buis]

De stroombron zit niet aan de gloei, heeft er niks mee te maken, maar aan de twee kathodes pin 3 & 8.
Anne

[OpaBert]

Ohhh stond al jaren zo in het schema
Dus aan 3-8 zit de stroombron Morgen opnieuw tekenen en de foute in draadje vervangen door goede
Morgen krijg ik schilderhulp dus zal in de avond worden als ik nog ambitie heb Anne

[OpaBert]

Ik liep weer om 3 uur hier beneden
Dus ik krijg geen rust in mn hoofd vanmorgen las ik dat mijn hulp niet kon komen
Vanmorgen het schema aan gepast en natuurlijk rugpijn
Is voor het goede doel

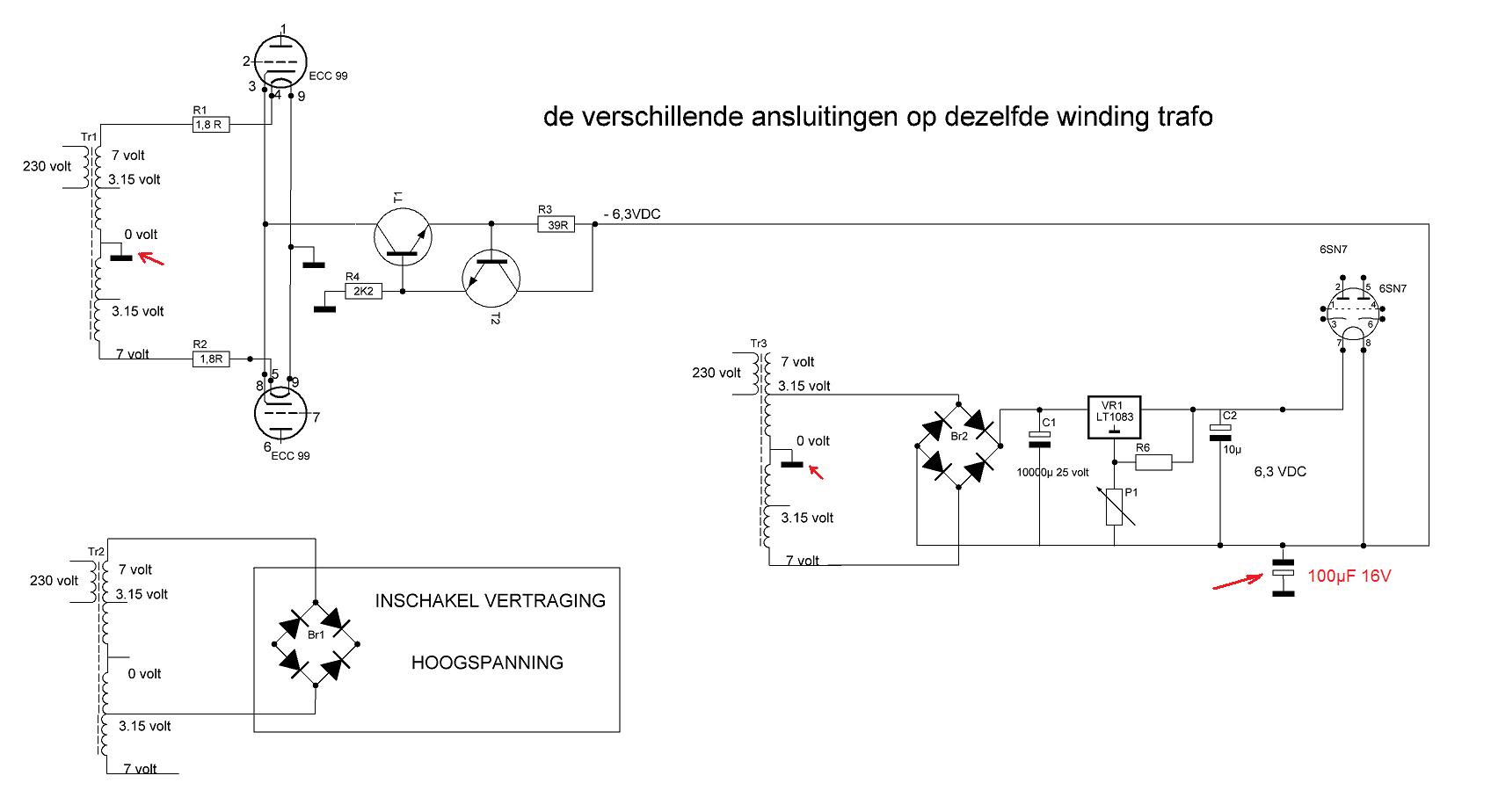

Even nog eens schema aangepast

[Ah!buis]

Voeding kan zo wel, met een elco erbij en massaverbindingen niet vergeten.

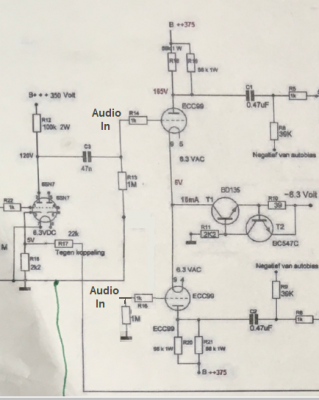

Verder is dat andere schema niet van de Anastasia maar Bill en er zit nog een fout in.Ook moet er geen koppel-C daar naar de voortrap met de stroombron niet naar negatief.
Anne

[OpaBert]

Zo beter Anne
En doe maar rustig aan dan doe ik dat ook

[Ah!buis]

Oh oh waar moet dat heen
Condensator toegevoegd maar omgekeerd en te klein.
En nu heb je de voorversterker eraan zonder koppel-C zoals de Bill maar met de stroombron naar negatief, wat niet hoeft, van de Anastasia.
Anne

[OpaBert]

Ik ben onder invloed van medicijnen denk Heb veel te veel pijn om zonder te zitten staan liggen
Dus ik zet die pc uit Anne
Als ik daar achter zit heb ik in paar minuten erge pijn het is de starre zithouding
Dus raak het ding voorlopige niet meer aan
Heb daar ook een ipad voor gekocht maar nog geen betaalbaar programma met symbolen voor de componenten welke we gebruiken kunnen vinden om een schema te kunnen teken

[Ah!buis]

Zou 't maar een tijdje heel kalmaan doen en niet vanalles tegelijk / door elkaar.
Die laatste twee schemas zijn ook niet in orde, zal na wat rust misschien beter gaan.
Anne

[OpaBert]

Hoi Anne excuses dat ik ook jou in de war helpt
Met stukken van andere versterkers welke ik niet volledig had aangepast
quote=Ah!buis post_id=2049483 time=1669215287 user_id=3590]

Oh oh waar moet dat heen :
En nu heb je de voorversterker eraan zonder koppel-C zoals de Bill maar met de stroombron naar negatief, wat niet hoeft, van de Anastasia.
Anne
[/quote]

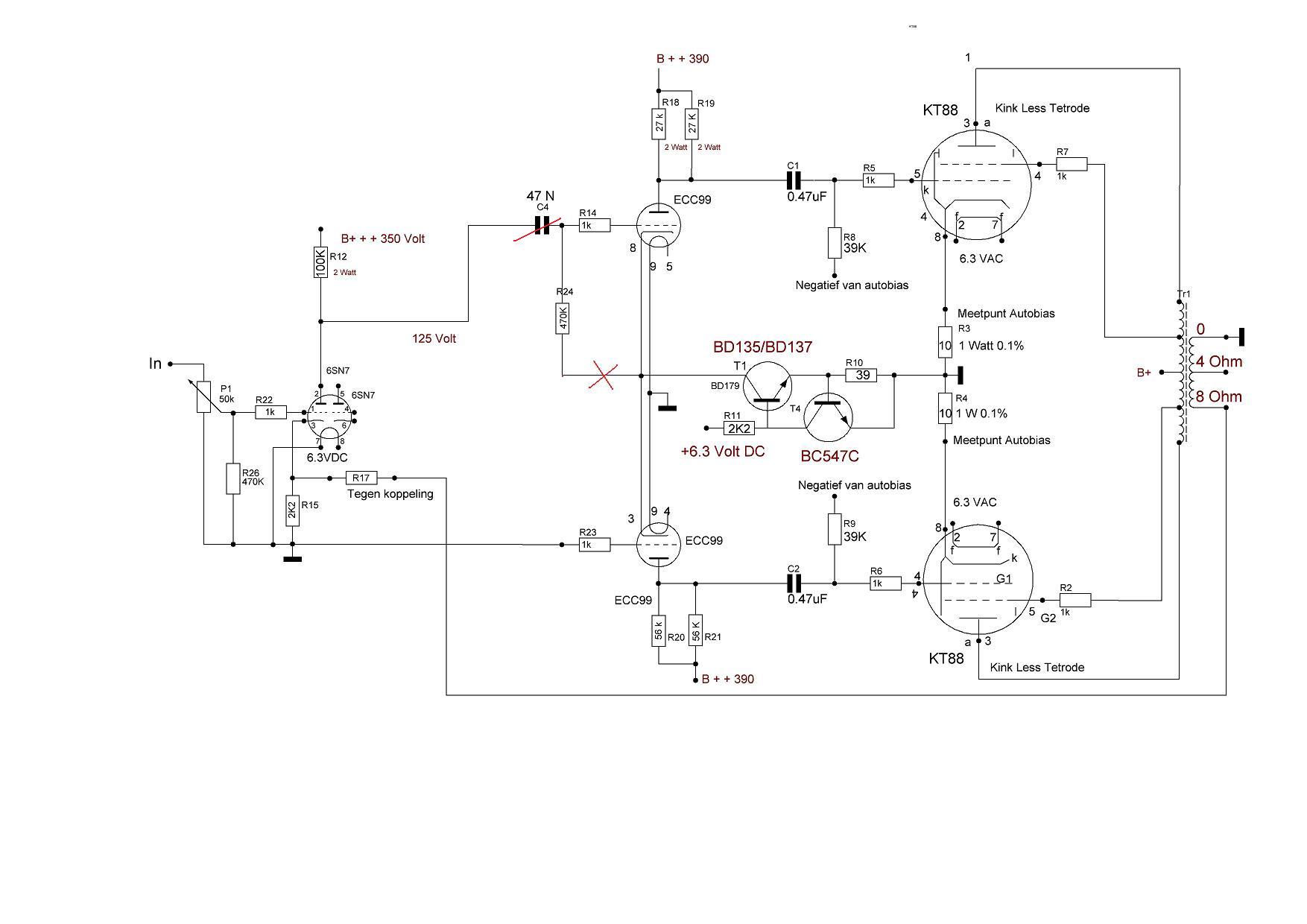

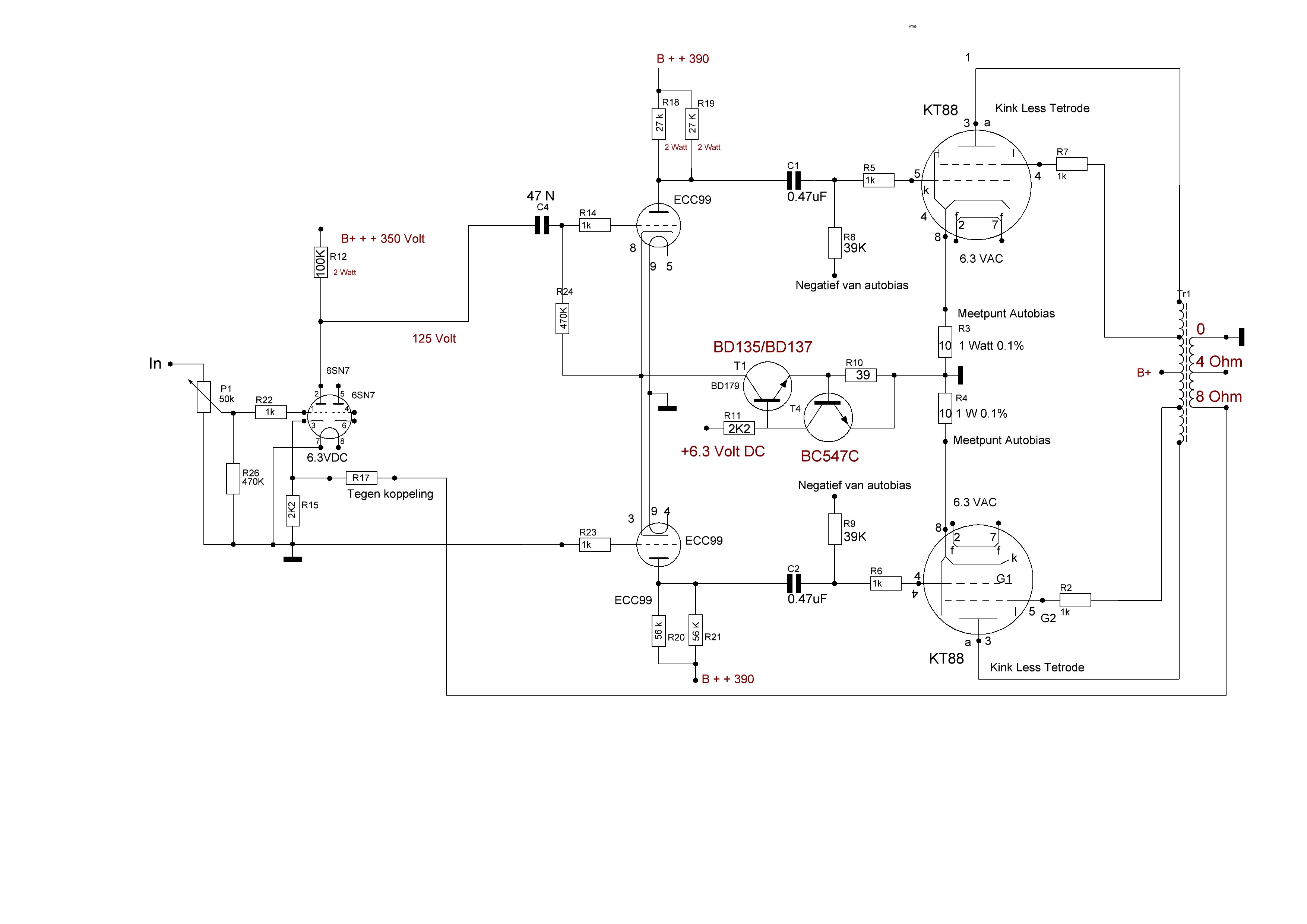

Anne dit is niet de Annastacia maar een combinatie van die 2
Die 100 uF Condensator heb ik aangepast in beide schema,s hoop nu goed
De koppel C had ik wegehaaldbomdat je er een streep door gezet had

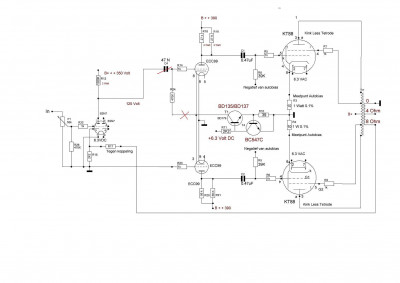

Daar had ik weer helemaal verkloot en de stroombron stond verkeerd op een + 6,3 Vdc

Foute schema ook stroombron omgekeerd


inplaats van -6,3Vdc en streepte je onderdelen weg en ook nog fouten erbij gemaakt

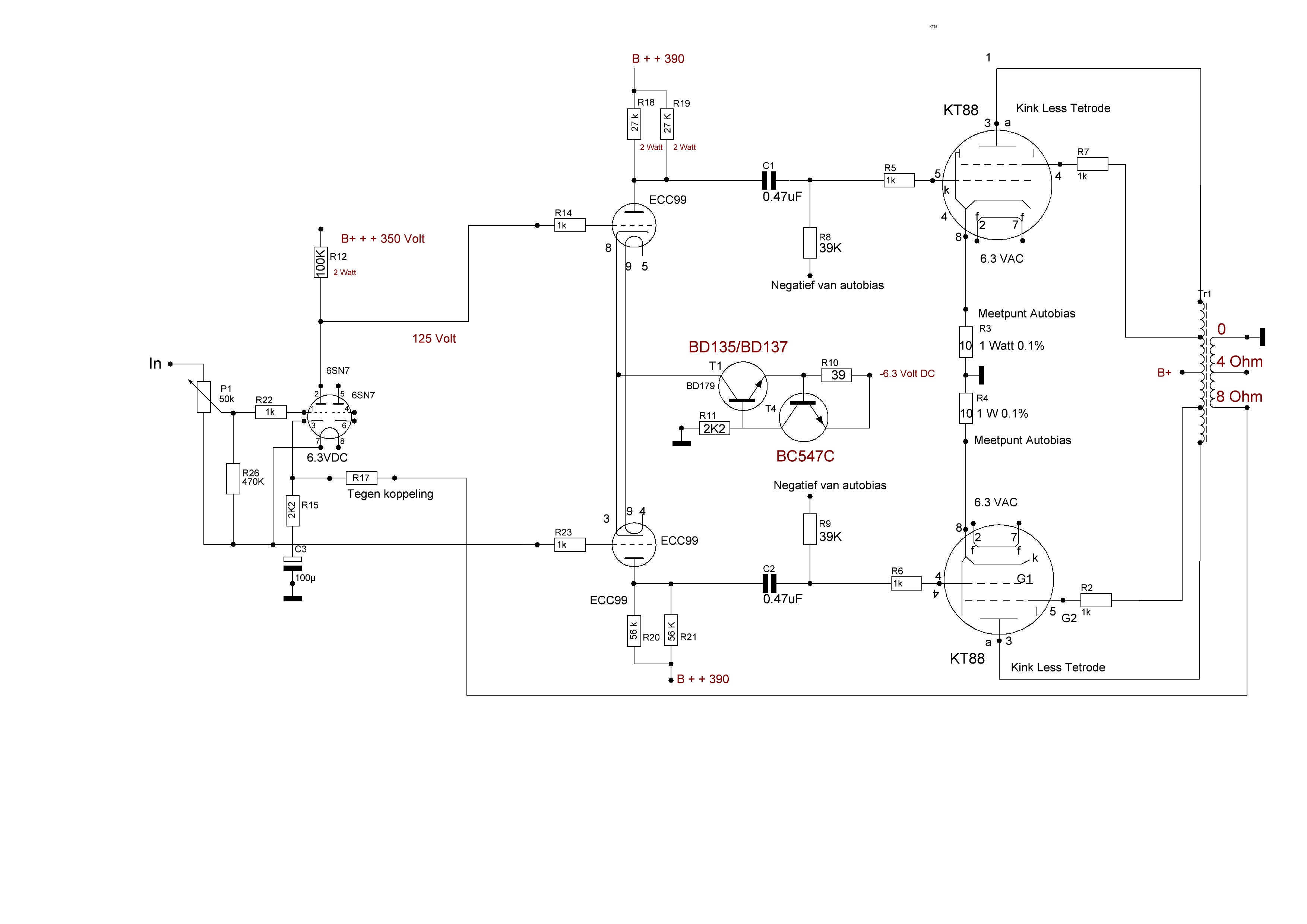

Maar nu hoop ik dat het wel klopt voor de AnnaBill Anne

[OpaBert]

Anne ik ben maar aan 1 versterker bezig hoor , dus deze is voor de printen
Weet het nu ook even niet hoe ik het moet uitleggen
Je had toch weer gelijk
Bij de onderste helft moet aan het rooster na de stop weerstand de gnd

[Ah!buis]

Die laatste schemas zijn ook niet in orde. Je bent duidelijk overwerkt / de kluts kwijt.
Elke keer als ik reageer kom je ook weer terug, zo komt er niks van rust, ik zal een tijdje niks meer doen, lijkt me beter.
Anne

[OpaBert]

Die laatste schemas zijn ook niet in orde. Je bent duidelijk overwerkt / de kluts kwijt.
Elke keer als ik reageer kom je ook weer terug, zo komt er niks van rust, ik zal een tijdje niks meer doen, lijkt me beter.
Anne

Begrijp niet dat er wat fout is
Maar ik zal het een paar dagen laten rusten en mn gedachten proberen te verzetten loop nu al 3 dagen elke nacht hier door het huis , kan niet in slaap komen
Die versterkers moeten af Anne en terug naar de eigenaar anders probeer ik ze terug te kopen
Maar het moet uit mn hoofd

[Henkjan]

niet slapen en werken aan versterkers lijkt me geen goede combi Bert.
nu ff je rust nemen

[OpaBert]

niet slapen en werken aan versterkers lijkt me geen goede combi Bert.
nu ff je rust nemen

Versterkers staan op de keukentafel te eten doe ik nu op een bord salontafel met mn gat op de 2 zitsbank
Ondertussen allerlei andere dingen gedaan en niet aan versterkers bezig geweeest Niet helemaal waar ik heb een VLF 40dB versterker gebouwd voor mn tuinnier
In een dycast doosje Maar nog niet kunnen testen
Misschien morgen

[peterl]

Hier loopt het ook niet helemaal lekker begrijp ik Bert.
Soms is het handig alles even aan de kant te leggen en er weer rustig mee beginnen en de schema's goed nakijken.
Een foutje is zo snel gemaakt.

[OpaBert]

Nog maar eens proberen Anne als je nog zin en tijd hebt ?
Kluts nog steeds kwijt ergens weg gelegd mvaar heb geen haast
Hoop dat je de rode kwast niet hoeft te gebruiken

[douwebakker]

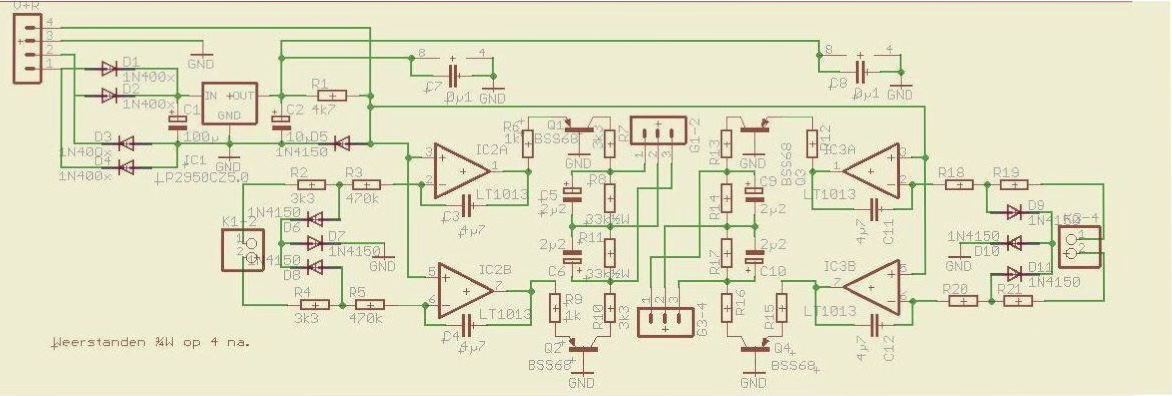

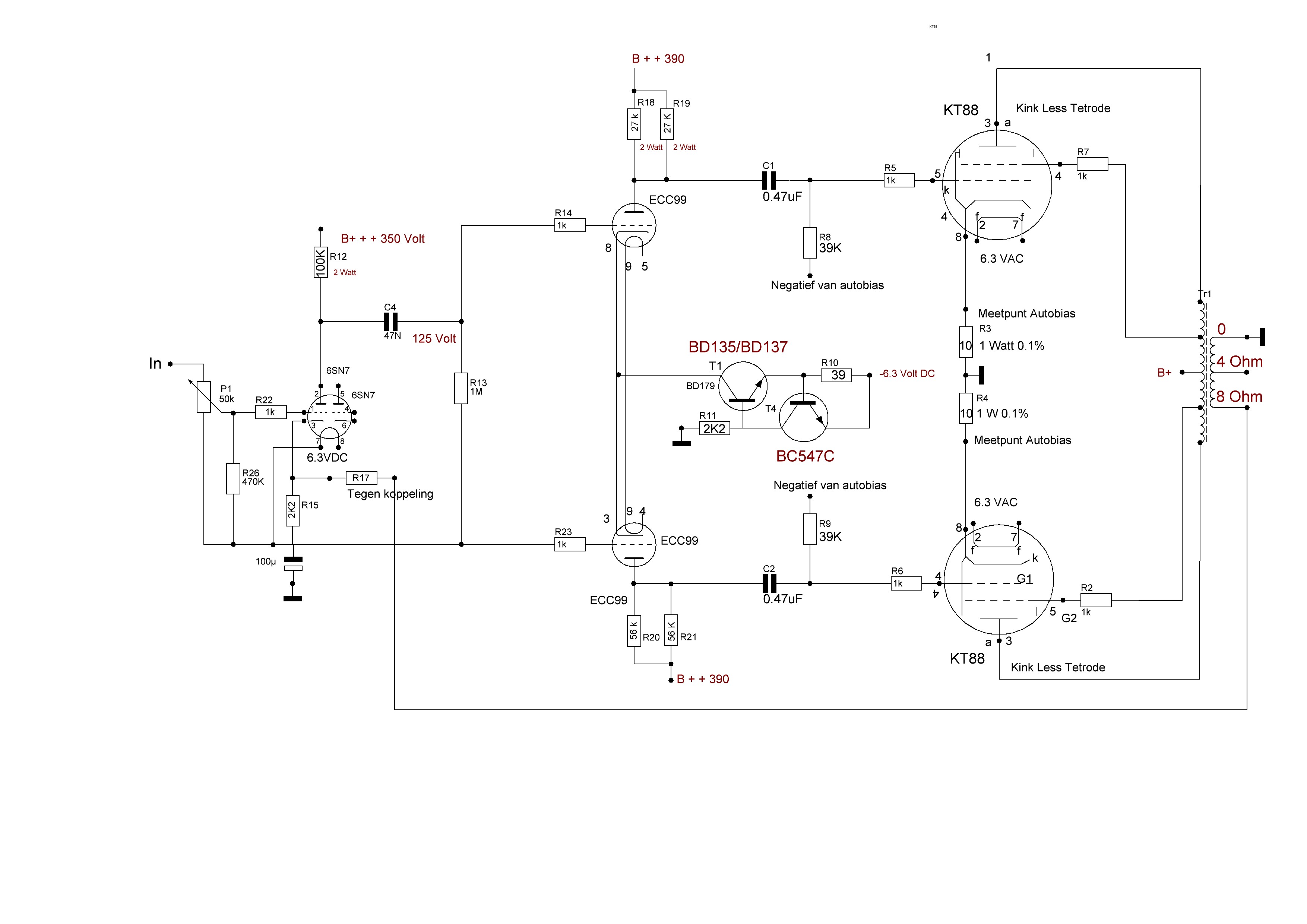

Dus je gaat er weer mee bezig Bert. Ik denk dat je wel even moet kijken naar R18,19,20 en 21

[OpaBert]

Dus je gaat er weer mee bezig Bert. Ik denk dat je wel even moet kijken naar R18,19,20 en 21

Dankjewel Douwe er zat nog meer niet goed
Draadje moet ik opruimen er staan zoveel verschillende schema,s ik kan er geen wijs meer uit
Ik heb nu een er maar een vraagteken bij gezet en zal wijzigingen proberen erbij te schrijven maar ik vergeet steeds weer wat

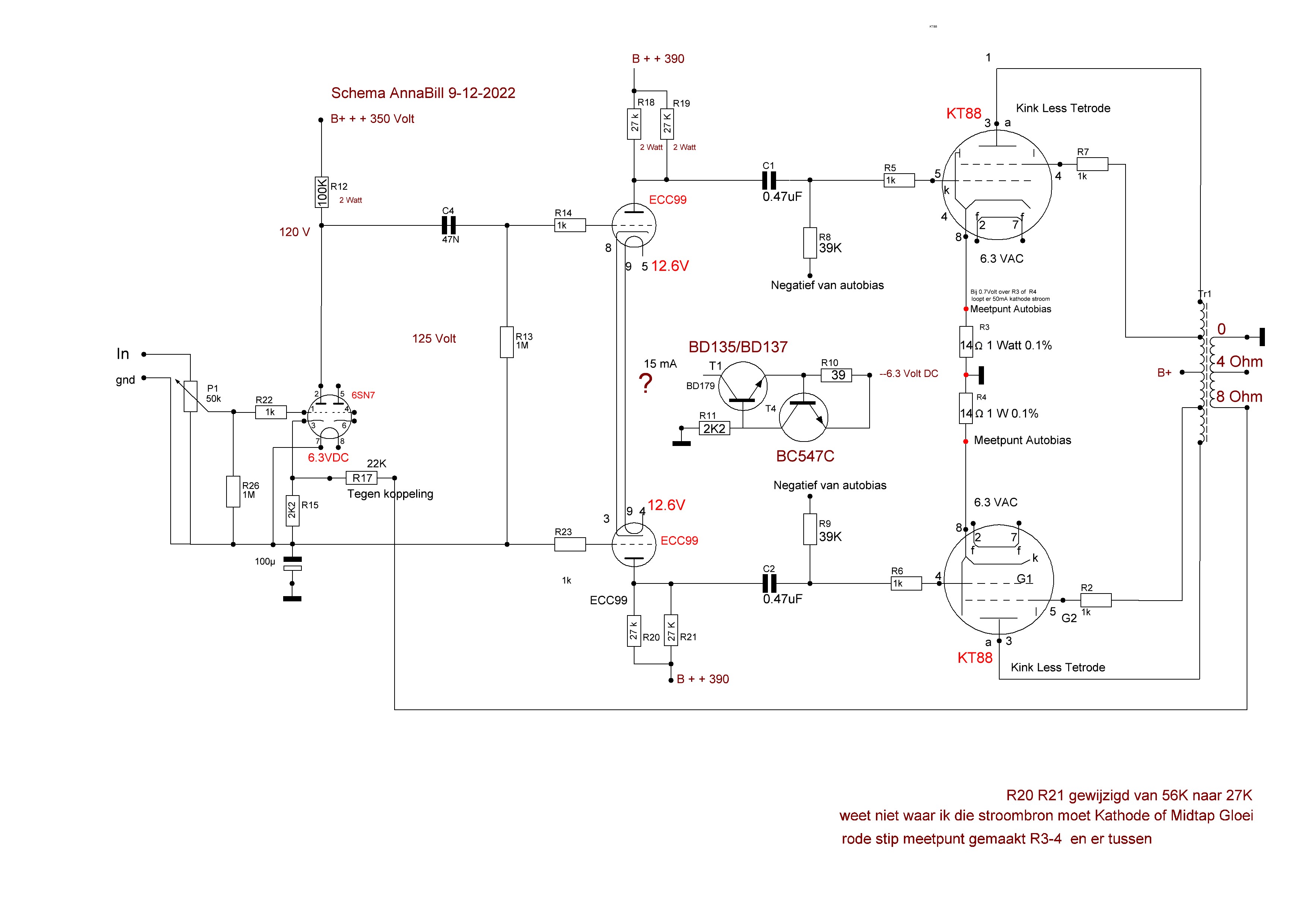

Die R20-21 meen ik moet ook net als boven 27k Zijn die 56K was van de Bill met een hogere Anode spanning hier is dat net 390+/-5 volt
Ik hoop dat Anne het weer voor me oppakt misschien dat hij er wijs uit kan
Zal vandaag niet meer in dit draadje reageren

[RobertD]

Volgens mij moeten die anodes van de ECC99's op iets meer dan de halve voedingsspanning uitkomen. Met maar 13k in de anodeleiding wordt dat veel meer en houdt je onvoldoende spanningszwaai over. Twee keer 39k parallel lijkt mij beter.
Dat is 19k5 totaal. Met 7,5mA door de buis valt er dan 19,5 x 7,5 = 146V over die anodeweerstanden.
trek je dat af van die 390V houdt je 243V over op de anode van die ECC99's. Dat lijkt me al beter, maar Anne kan dit soort sommetjes veel beter.
