Annastacia maar met een beetje Bill

[OpaBert]

Ok Anne Dus die 1M hoeft er niet in
Dan zou ik het schema moeten veranderen

Die staat helemaal niet in het schema, enkel de 1k naar massa. Bij de gebruikte ingang zit wel de 1M en de 1k.
Anne

Weet niet wat ik moet antwoorden Bij mij staat dus een 1M in het schema maar die bedoel je niet!
Aan het stuurrooster zit een 1K en er tussen staat een 1M maar waar zit dat pokkeding op de print
Maar het is verder niet belangrijk als hij het zonder ook doet
Maakt het leven weer simpler
Nu alleen nog vinden waarom dat er 120 volt DC staat Was het nu bij een 240 en dat is door het DC weg aan te passen Draad tussen de - van de 2 elko,s

[Ah!buis]

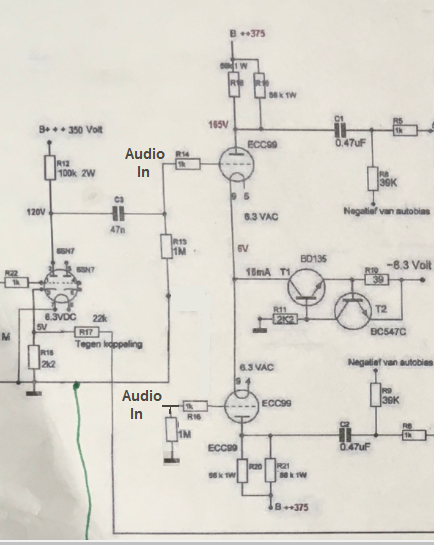

Op de print zijn er twee audio-in.

De ene die je niet gebruikt gaat aan massa, sluit je de 1M daar kort, hoeft die er ook niet in.
Anne

[OpaBert]

Op de print zijn er twee audio-in. S.png De ene die je niet gebruikt gaat aan massa, sluit je de 1M daar kort, hoeft die er ook niet in.
Anne

Ja ben ik 100% met je eens ik had dat ook gemeten , maar ik snap heel de print niet meer
We eh Anne gaf aan wat ik moest doen , ik heb toch al een blackout als ik een printje omdraai nu helemaal
Maar vind het ongelofelijk knap dat je dit zo oppakt Anne Respect
Ik ken heel veel mensen Maar niet 1 die kan wat jij doet

[OpaBert]

Nu ik heb alles een voor een los gemaakt op de buisvoet 6SN7
De DC spanning van 128 volt o.i.d. Kwam via de B ++ 375 Volt op de Audio gnd
De Gele draad op de Fasedraaier print gaat naar de plus 6,3 Volt op pin 8 van de 6SN7 voorversterker
Vreemd ik zie dat op het schema pin 8 niet eens aangesloten is
Daar heb ik die plus 6,3 volt aan gesoldeerd
Verder moet ik de plaatjes van Anne er naast leggen wat ik nu verkeerd heb gedaan
Een jaar geleden en heeft zeker een halfjaar gespeeld
Nu eerst boterham eten

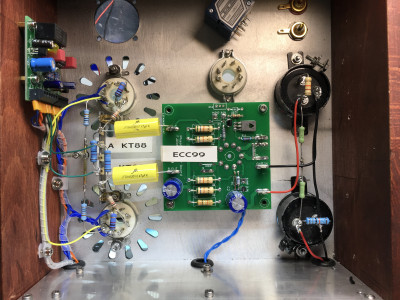

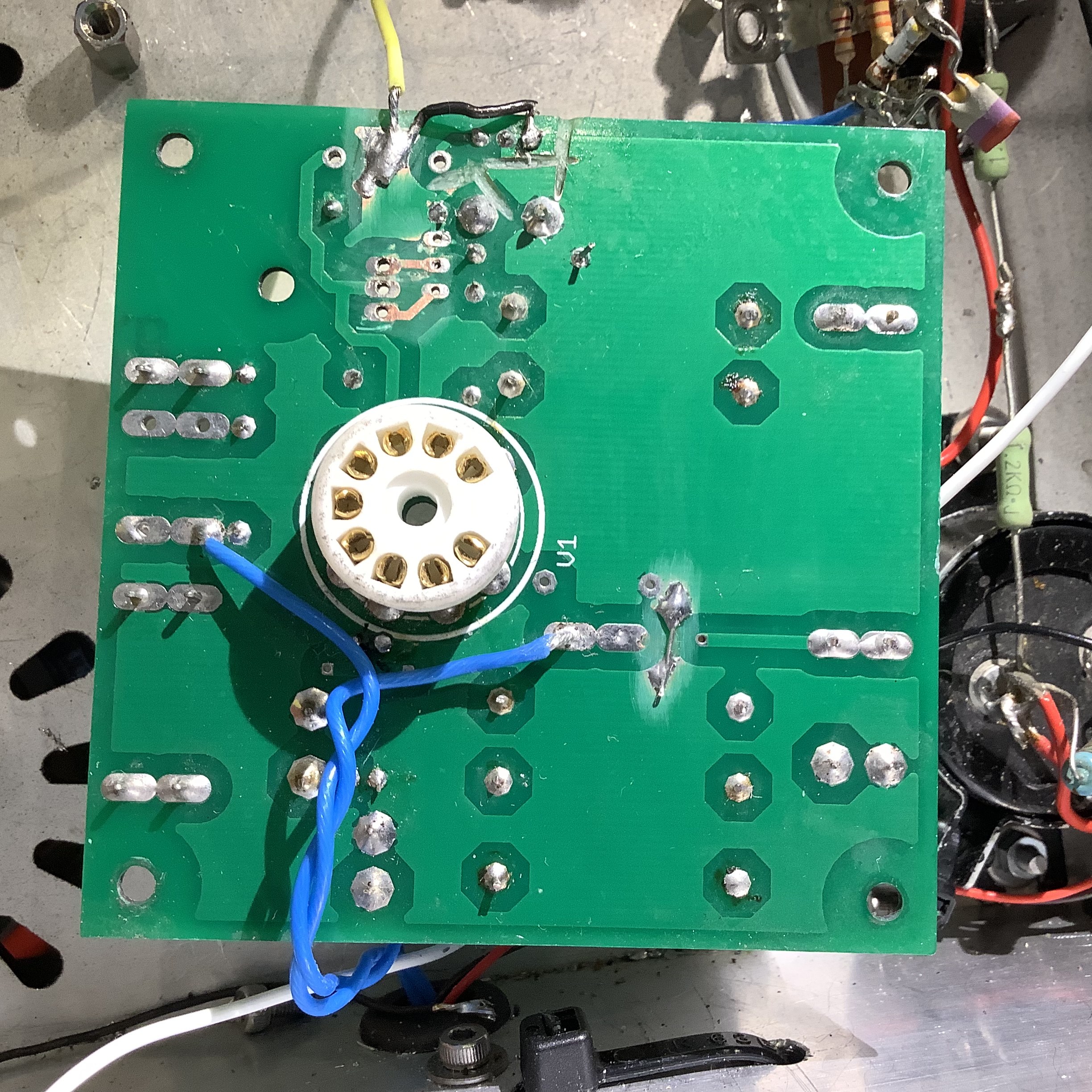

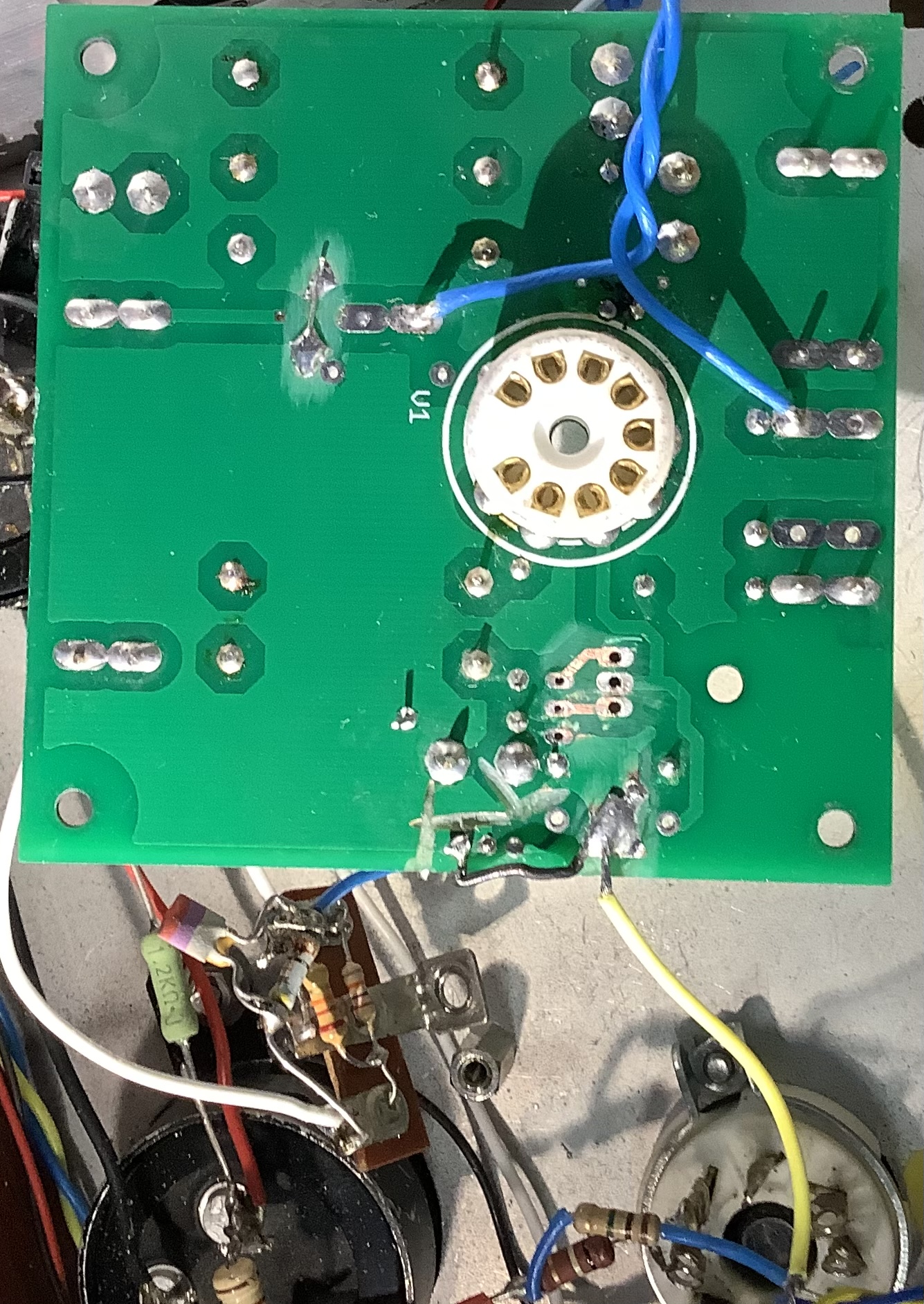

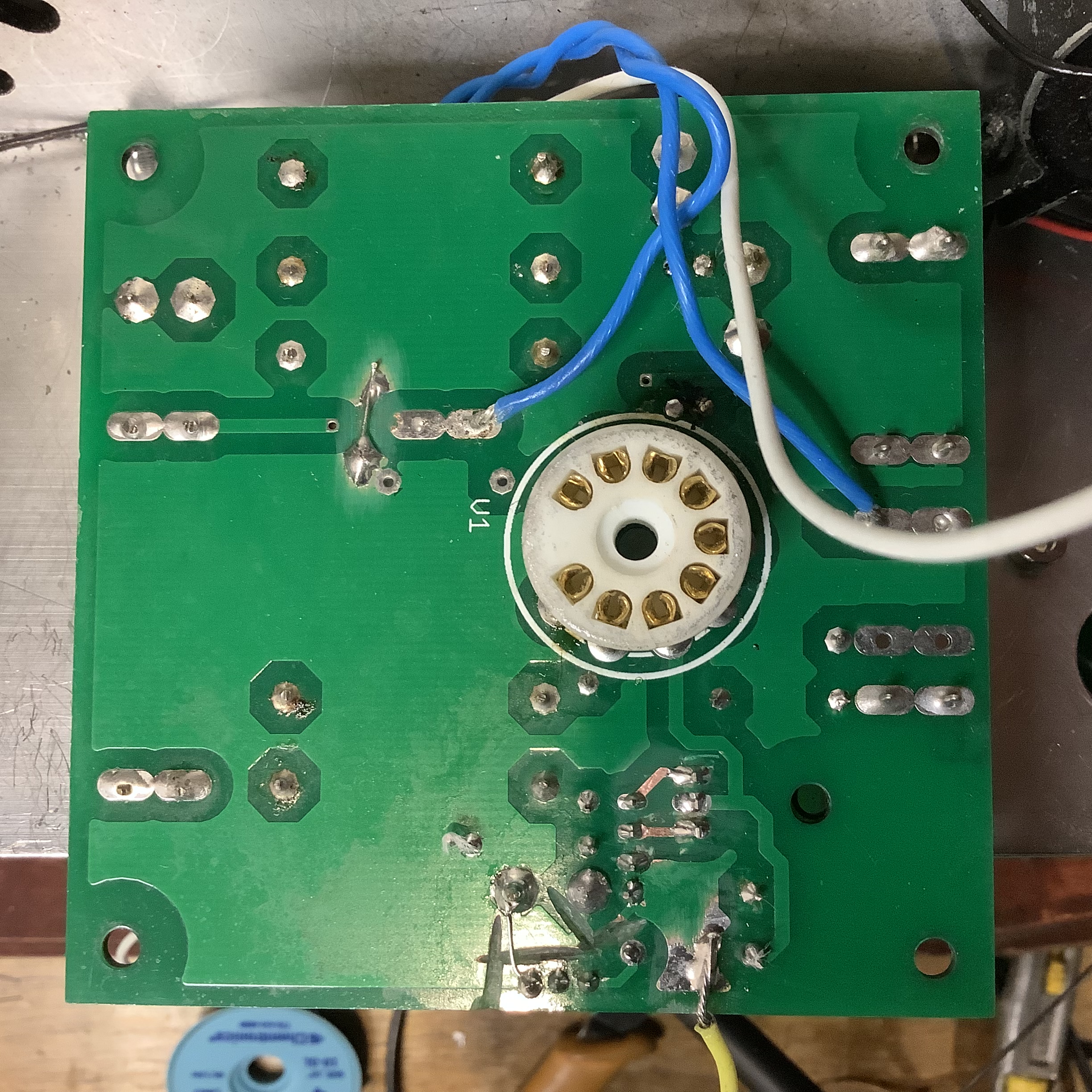

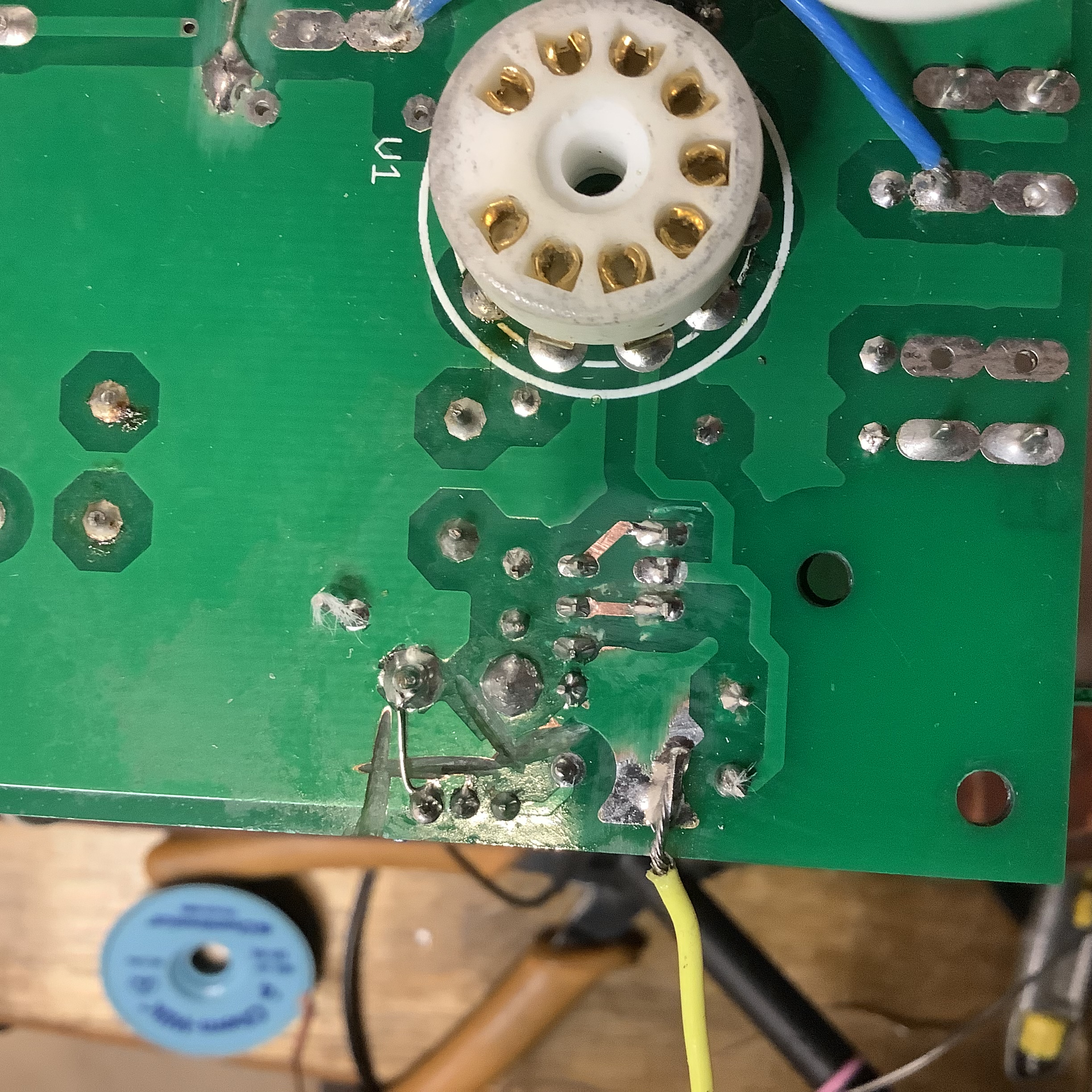

Achterkant fase draaier print

[OpaBert]

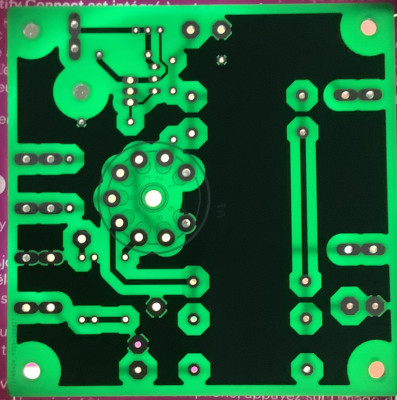

Ik heb eigenlijk niets aan die print hoeven te veranderen Anne
Ik heb een groot probleem ik kan niet spiegelen
Dat werkt niet bij mij Draadje los
Ik meet van de midden poot meerslagen potmetertje naar de 39 ohm weerstand 39 ohm ( instelpot metertje staat dan op miniaal ) tot 2000 ohm ( instel meer slagen potmeter maximaal )
Dus de verbinding zoals op de print getekend staat is weg ( dat was al eerder gedaan )
Ik had wel een draadbrug zitten (Zwart draadje Anne) die is Nu weg
Wel aan een uiteinde meerslagen potmeter een draad naar Gnd gedaan
Weet eigenlijk niet waar het voor dient
Het gele draadje gaan naar de 6,3 volt 6SN7
Ik heb aan deze print een Ontiegelijke hekel
Liefst gooi ik het in de vuilbak

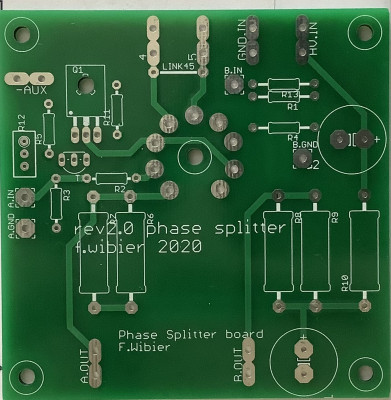

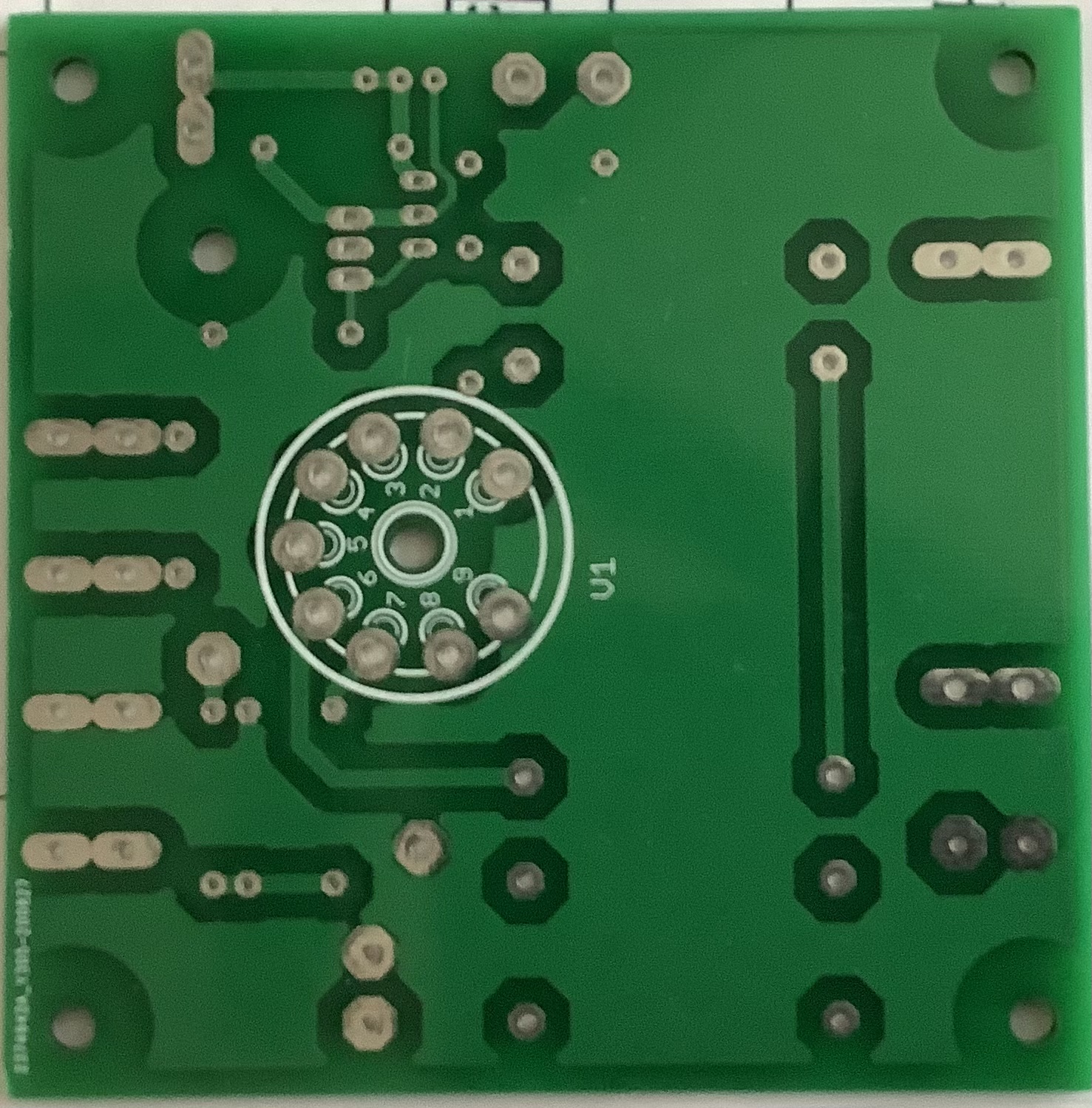

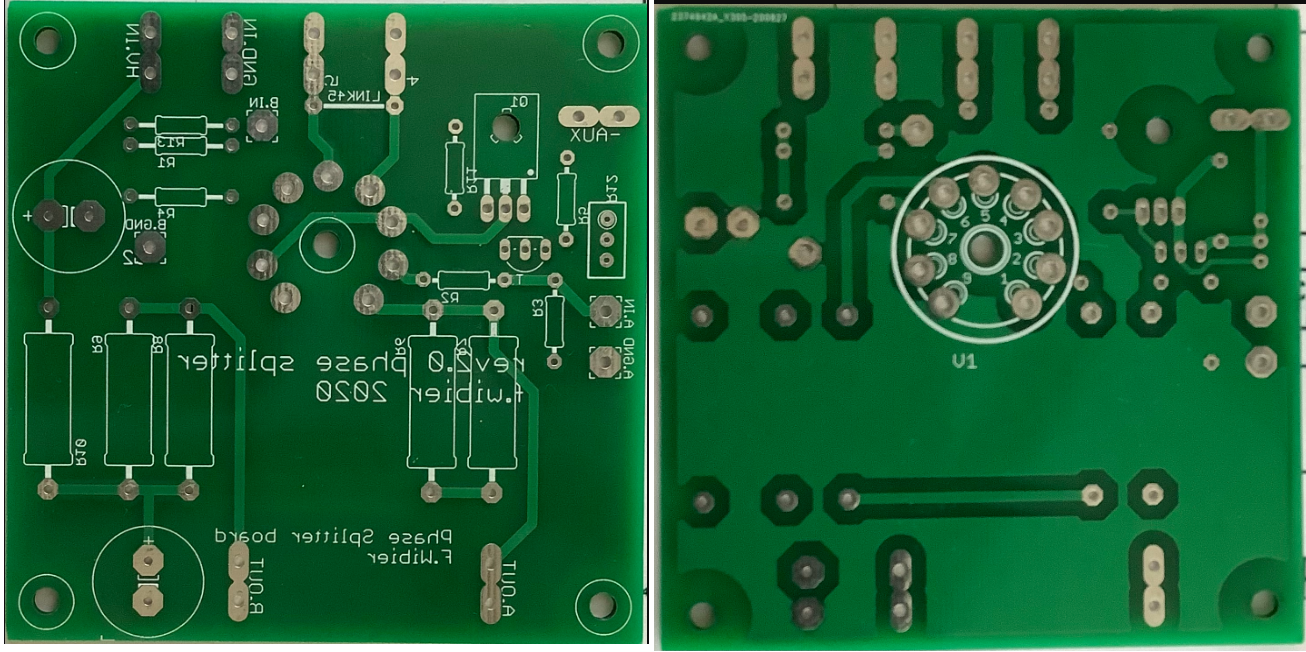

Mocht je tijd en zin hebben ik heb 10 nieuwe Printen liggen van Florick
Maar ik weet niet of ze goed zijn om te gebruiken zonder draad bruggen en door slijpen print sporen
Ik heb al 1 dag lopen zoeken voor het schema
Kan het wel aan Florick vragen maar die bewaard het niet
Ik meestal wel Alleen na mn verhuizing ben ik alles kwijt

[Ah!buis]

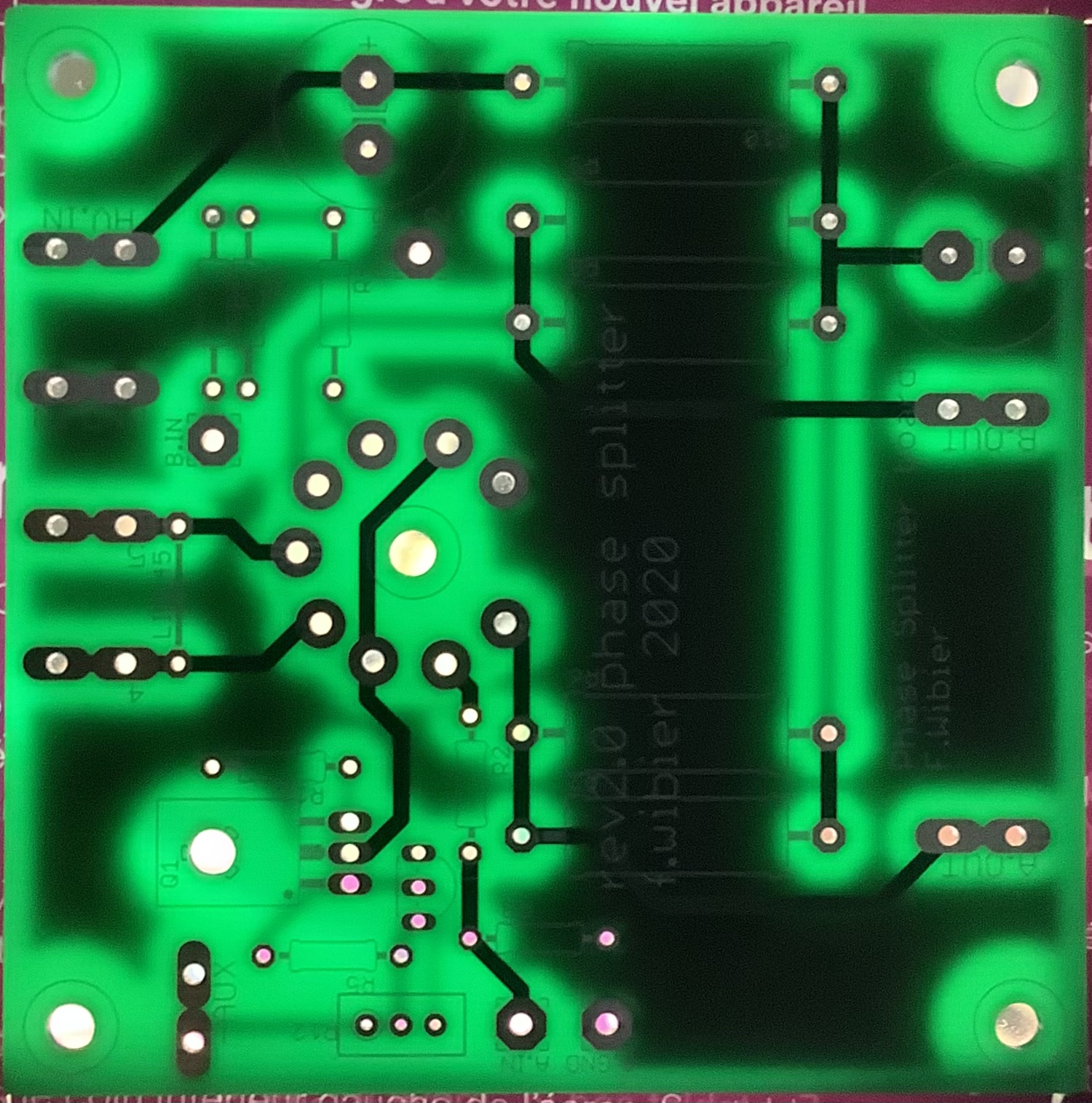

Dat is idd een andere print.Is voor gebruik van negatieve voeding voor stroombron (-6,3V).
Alleen de gloei van de ECC99 zit aan één kant aan de massa, komt dat overeen met rest in de versterker?
Het trimpotje staat er ook nog op, niet nodig.

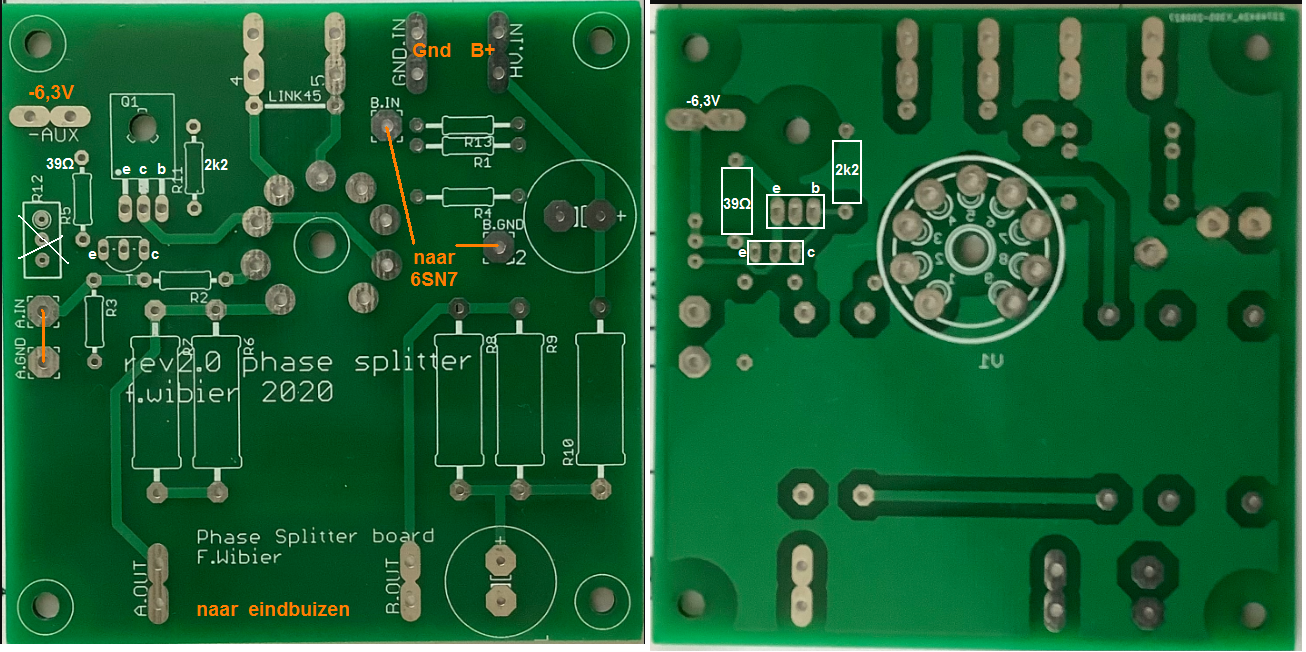

Even de aansluitingen erin gezet en ook de boel recht en omgekeerd in spiegelbeeld.
Anne

[OpaBert]

Dat is idd een andere print.Is voor gebruik van negatieve voeding voor stroombron (-6,3V).
Alleen de gloei van de ECC99 zit aan één kant aan de massa, komt dat overeen met rest in de versterker?
Het trimpotje staat er ook nog op, niet nodig.
Even de aansluitingen erin gezet en ook de boel recht en omgekeerd in spiegelbeeld.
Anne

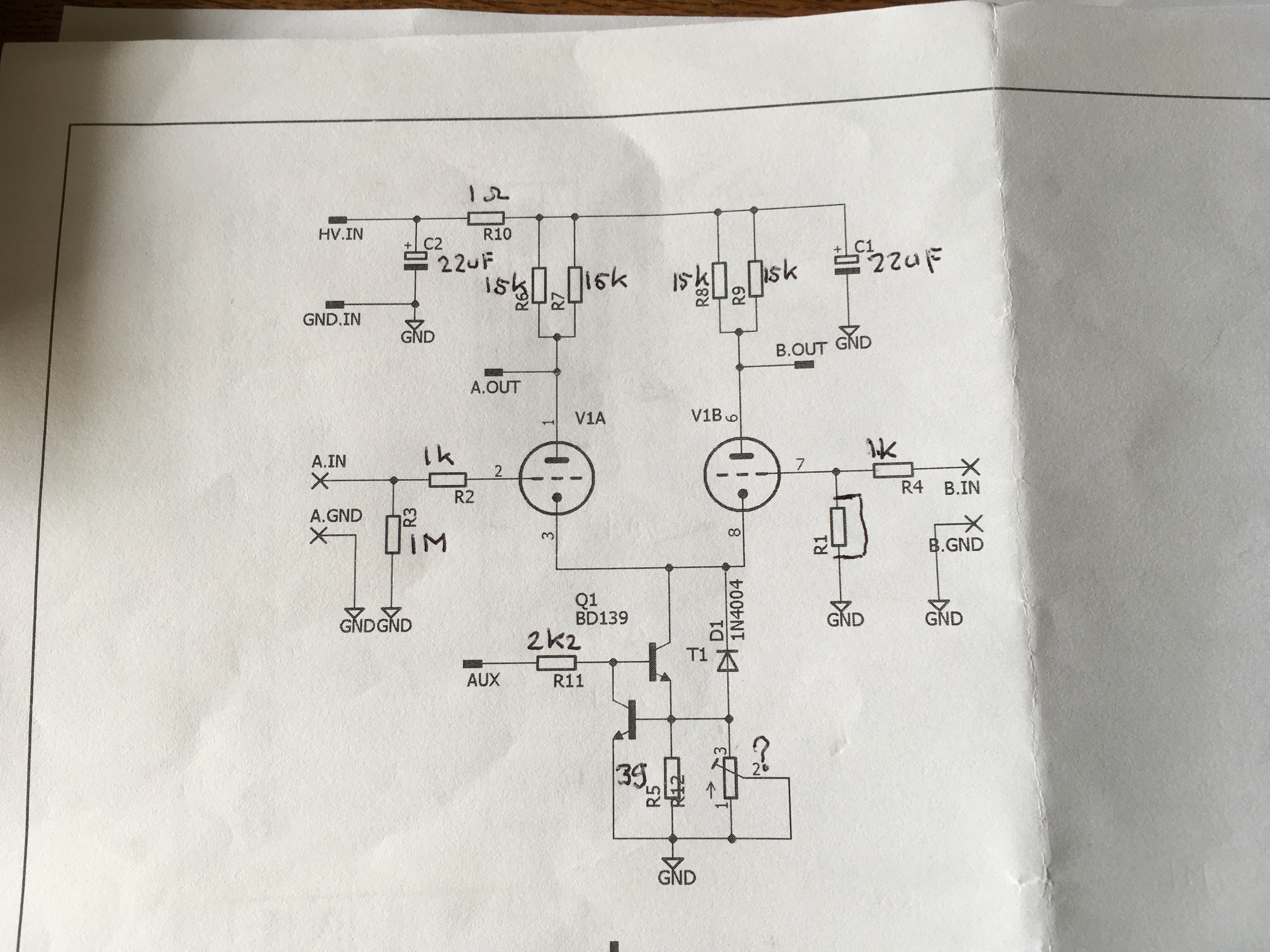

Anne is dit het schema ervan

[OpaBert]

Dan ga ik die oude print er maar weer in plaatsen anders klopt er straks niks meer van
Ik heb in ieder geval weer wat documentatie en wat aantekeningen van jou erbij
Die nieuwe print past er gewoon in wat bevestiging betreft en de buisvoet kan ik niet met 100% zekerheid zeggen
Maar 2 mm verkeerd en dan past het niet
Dus dan maar de originele er in
Met dat trimmertje kan ik daar de stroom mee regelen of zo iets Anne ?
En nog bedankt

[Ah!buis]

Dat is idd een andere print.Is voor gebruik van negatieve voeding voor stroombron (-6,3V).
Alleen de gloei van de ECC99 zit aan één kant aan de massa, komt dat overeen met rest in de versterker?
Het trimpotje staat er ook nog op, niet nodig.
Even de aansluitingen erin gezet en ook de boel recht en omgekeerd in spiegelbeeld.
Anne

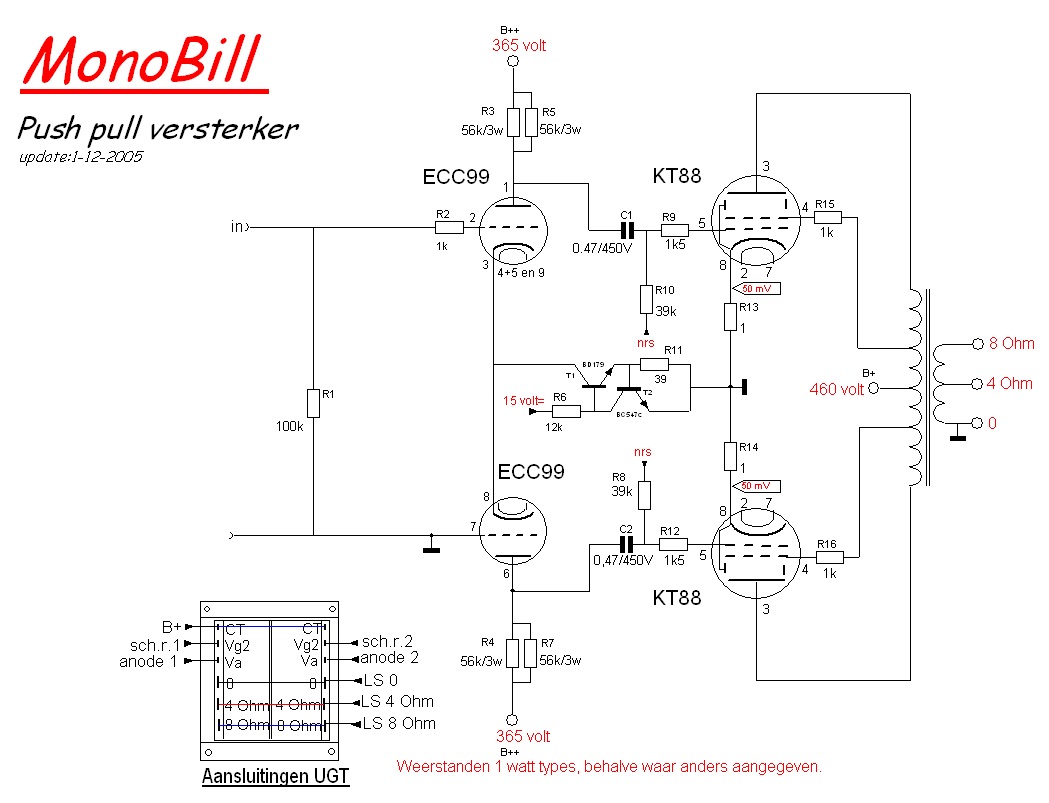

Anne is dit het schema ervan

Nee, dat is het niet

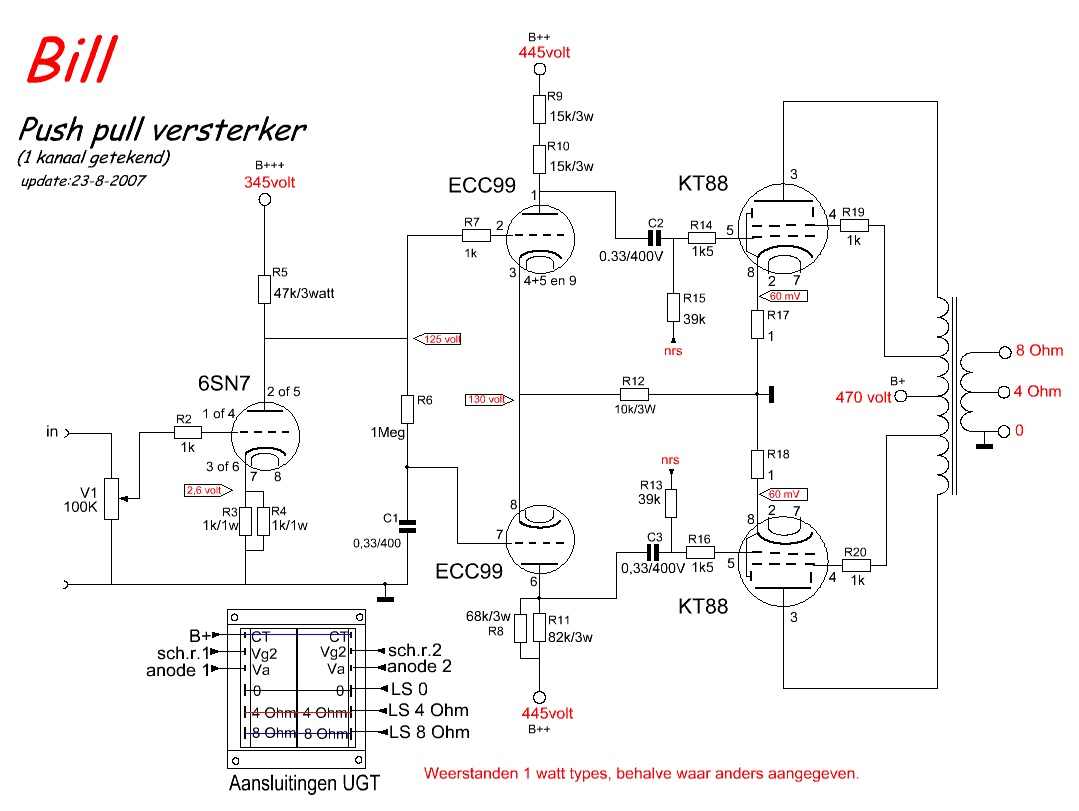

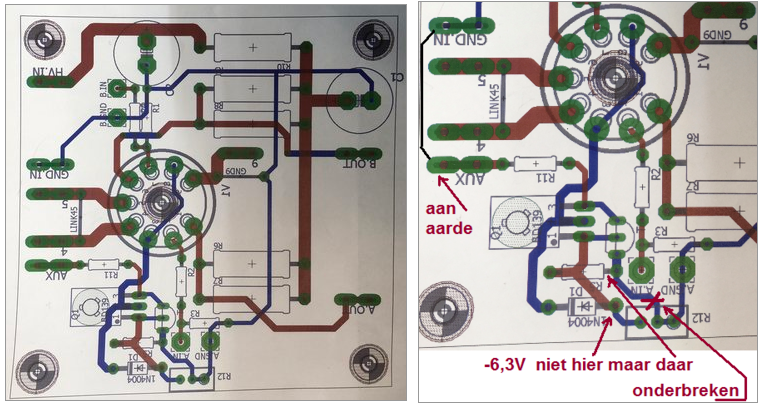

Het zit zo,

En niet een weerstand kortsluiten maar de niet gebruikte ingang naar massa.
En dat potje weglaten, kan veel te grote stroom veroorzaken.
Anne

[OpaBert]

Lekker Kort
Ja die potmeter weerstand groter is meer stroom door de ECC99? ?
Nee in dat schema van die andere print staat hij over de 39 ohm.
In het schema van de versterker staat hij ook niet
Ja Rooster lekweerstand er in laten en er achter kortsluiten wat je niet gebruikt
Snap m
Trimpot eruit ! voorkomen beter dan genezen
Diode ik dacht dat ik die vergeten was en hem er ingezet
Maar die moet eruit minder is beter
Die geledraad gaat naar de - 6.3 Volt Gloeispanning 6SN7




Florick heeft die trimpot erin gezet om die stroom regelbaar te maken
Er zal ergens wel een discussie zijn geweest dat het beter is minder vervorming o.i.d.
Maar eruit dat ding


Ok Anne er is mij wat opgevallen
Bij deze versterker is de spanning B++ 375 Volt en de stroombron heeft een negatieve spanning van -6.3 Volt
Bij de PM Bill was de B++ 413 Volt en de negatieve spanning op de stroombron -12 Volt
Dat is nodig om de stroom op 15 mA te houden

De stroombron is in feite een Kathode weerstand vervanger
Alleen zit de kathode weerstand meestal aan DC gnd
Bij alle fasedraaiers met ECC99 hier
zit er die stroombron in om de stroom op 15 mA te houden.

Volgens mij is TD met een stroombron begonnen sinds hij een gesprek had gehad met DaloJan
Als ik mij dat goed herinner heeft hij dat ergens met bouw verslag van een Bill op geschreven
Maar hoe zou je dat nu met een kathode weerstand doen

een negatieve spanning maken van 15 volt en met kathode weerstanden de stroom op 15 mA bepalen
Of ook via de Gloeistroom wikkeling van de voortrap
Werkt dat minder goed of waarom is dat
15 mA is toch niet zoveel ?

[Ah!buis]

Lekker Kort
Ja die potmeter weerstand groter is meer stroom door de ECC99? ?

Nu iets langer dan ?
Idd,weerstand kleiner = meer stroom.Maar je kunt 'm naar nul draaien, wat erg veel. Niet nodig dus laat maar weg.

Diode ik dacht dat ik die vergeten was en hem er ingezet
Maar die moet eruit minder is beter

Die diode zit helemaal niet op die laatste print .

Ok Anne er is mij wat opgevallen
Bij deze versterker is de spanning B++ 375 Volt en de stroombron heeft een negatieve spanning van -6.3 Volt
Bij de PM Bill was de B++ 413 Volt en de negatieve spanning op de stroombron -12 Volt
Dat is nodig om de stroom op 15 mA te houden

Die 6V is genoeg maar als er 12V beschikbaar is kan dat ook.

De stroombron is in feite een Kathode weerstand vervanger
Alleen zit de kathode weerstand meestal aan DC gnd
Bij alle fasedraaiers met ECC99 hier
zit er die stroombron in om de stroom op 15 mA te houden.
Maar hoe zou je dat nu met een kathode weerstand doen
een negatieve spanning maken van 15 volt en met kathode weerstanden de stroom op 15 mA bepalen
Of ook via de Gloeistroom wikkeling van de voortrap
Werkt dat minder goed of waarom is dat
15 mA is toch niet zoveel ?

Voor een goeie balans van de fasedraaier moet de stroom aan beide kanten evenveel veranderen.Met een konstante stroom gaat er evenveel bij / af aan de twee kanten, de som blijft gelijk.
Als je daar een weerstand zet is de stroom afhankelijk van de kathodespanning en die verandert met het signaal, verandert de som van de twee stromen. Krijg je een onbalans. Wordt wel gedaan met een weerstand, maar dan moeten de twee anodeweerstanden verschillend om de boel weer recht te trekken, hoe kleiner de kathodeweerstand hoe groter het verschil.
Anne

[OpaBert]

Ok Anne
Dankjewel voor de uitleg
begrepen met die stroombron zodat beide dezelfde stroom nu laten lopen
Dat wil dan toch wel weer een verschillende spanning op de kathode geven
Hm als je het dus met weerstanden doet moet je de balans met de Anode weerstanden maken
Dat geeft dan ook weer kans dat een helft eerder Flattopping heeft dan de ander
Kortom 2 torren geven een hoop voordelen
Mn neiging om die torren eruit te gooien is weer over
Misschien morgen alles weer inbouwen Maar beter eerst de Witkwast pakken

[OWC]

Potje kan wel, maar dan in serie met bias weerstandje. Waarbij bias weerstandje minimale waarde aangeeft.

Ik zou hier persoonlijk een 1.2V variant van de TL431 voor gebruiken.
Die kosten ook drie keer niks

[OpaBert]

Potje kan wel, maar dan in serie met bias weerstandje. Waarbij bias weerstandje minimale waarde aangeeft.

Ik zou hier persoonlijk een 1.2V variant van de TL431 voor gebruiken.
Die kosten ook drie keer niks

Ja inderdaad alleen dat past niet op die print Misschien aan de onderkant maar het is al zo,n puinhoop Bart

[OWC]

Waarom zijn trouwens die grid weerstanden zo laag?
Een KT88 mag volgens de datasheet minimaal 100kohm hebben.
Dan lijkt mij 39k wel een beetje overdreven?

Of is dit al eens besproken in dit inmiddels lange relaas?

[RobertD]

Die gridweerstanden zitten niet aan massa, maar aan een negatieve spanning. Daarom zijn ze relatief laag.

[OWC]

Die gridweerstanden zitten niet aan massa, maar aan een negatieve spanning. Daarom zijn ze relatief laag.

Dat klopt, volgens de datasheet mag 100kohm dan nog voor fixedbias
