RD40 ultimo

[ds23man]

Het heeft niet zoveel zin om dit type drivers op 10cm te meten vanwege het line array effect. 2 meter is toch wel minimaal met de RD40, 2 1/2 bij de RD50. Maar ja dan moet je in de openlucht gaan zitten of een grote schuur als mij hebben.....

[Ivo]

Of op bezoek gaan bij iemand met een vrij grote schuur...

[dre]

Is dat veilig?

[piet1955]

Volgens mij meet je een waterval plot toch echt dichtbij (near field).
Hoe wil je anders de resonanties van de driver/kast meten.
Op 2,5 meter heb je dan zoveel invloeden van de omgeving dat je er niets zinvols meer mee kan doen.

[markbakk]

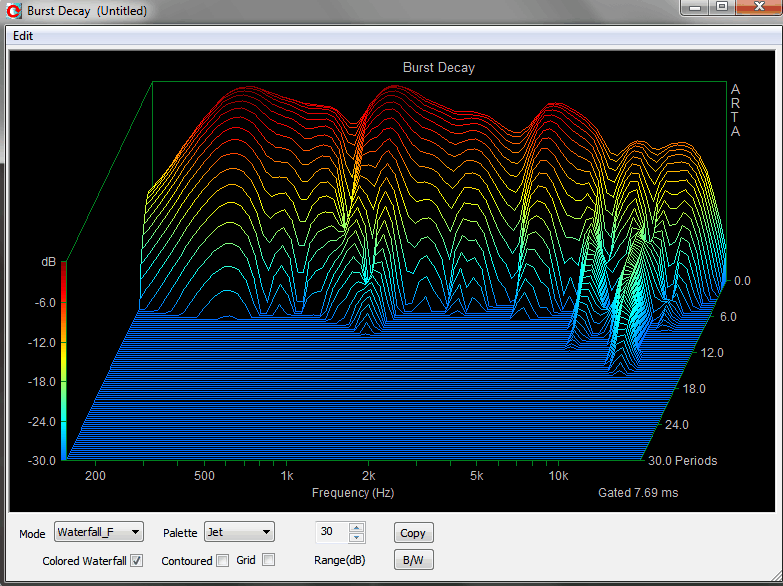

Moet eerlijk zeggen dat ik die BD-plots niet zo heel fraai vind. Er lijken behoorlijke resonanties op te treden rond 1k en vlak boven 10k. Wil je de meting eens herhalen met de microfoon op enkele millimeters van het membraan, om diffractie-effecten uit te sluiten (al lijkt het daar nu niet op)?

[ds23man]

Het is technisch niet mogelijk om op een paar milimeter afstand te meten. Verder moet je er rekening mee houden door de opbouw van de driver dat dichtbijmetingen niet kloppen ( waveguides en de slots voor het membraam).......

Openlucht op een paar meter afstand!

[markbakk]

Openlucht op een paar meter afstand!

En dan ook nog in een IEC-baffle in het kwadraat waarschijnlijk... maar als je resonanties en andere niet-lineariteiten wilt meten (afgezien van variërende response) kun je met een nearfieldmeting best wel slagen als je mag aannemen dat het membraan zich redelijk homogeen gedraagt. Óf je dat mag aannemen is natuurlijk de retorische vraag.

[ds23man]

Het membraam op zich zal wel homogeen bewegen, maar door de slots en waveguides is het geluidsveld op afstand homogeen. Vooral in het hoog schijnen die slots nogal veel invloed te hebben op een dichtbij meting.

[piet1955]

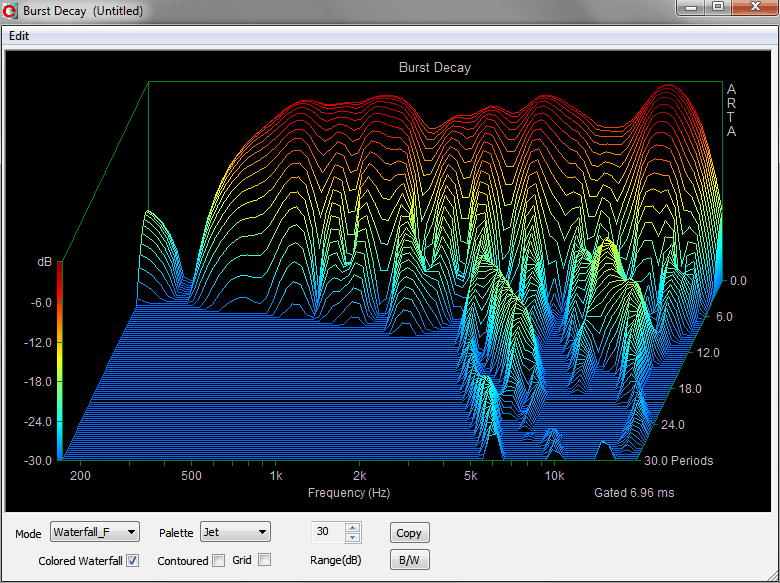

Effe snel op de plek in de kamer metingen gedaan op:
1, 1,5 en 2,5 m.
Zie de plaatjes.
Je hebt gelijk Gerhard, de waveguides en slots hebben nogal wat invloed.
De kamer nu ook........

[ds23man]

Elke line array vormt pas een coherente golfvorm op een bepaalde afstand afhankelijk van zijn lengte.

Luisteren en meten dichterbij dan dat punt is echt een nutteloze exercitie!

[markbakk]

Wat je nu ziet zijn typische reflectie- of diffractieverschijnselen van kastranden of nabije reflecterende oppervlakken. Deze zeggen niets over mogelijke resonanties in de units of in de behuizing.

[piet1955]

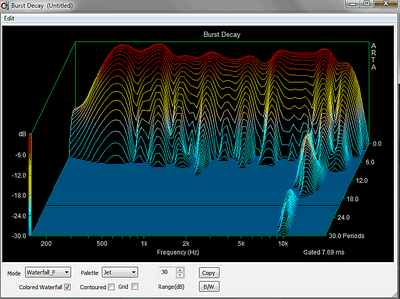

Geprobeerd op 1mm van de membraam te meten op 3 plekken.
Boven, onder en in het midden, gemeten door de slots heen.
Zie de plaatjes.
Wat daar nu weer van te denken?
Zo wie zo al andere frequentie curven.
Dat bij 10kHz toch iets van resonanties met de waveguides?

[markbakk]

Resonanties krijg je met een waveguide of andere akoestische geleiders niet weg. En het gaat ofwel over membraanresonanties ofwel over resonanties in de lucht achter het membraan. Ter vergelijk de BD van een nearfieldmeting van een 13cm alucone mid. Zonder filter. Let op de asschalen. De rommel rond 2kHz bleek een resonantie in de behuizing.

[piet1955]

Nav opmerkingen op div. luister sessies gaan we de boel een beetje aanpassen.
Grootste probleem was de overgang van de RD naar de woofers.
Om dat lekker te laten gaan en ook op stevig volume te kunnen draaien moet je aardig hoog gaan crossen.
Ik cross nu op ~175 Hz maar dan kun je zeker niet luid spelen. Voor de huiskamer net aan.
Om de boel heel te houden en ook op volume te kunnen draaien zou je eigenlijk ergens rond de 300-400Hz willen gaan zitten.
Krijg je wel een mooi gat met de woofers zo aan de zijkant, want die zijn dan aardig aan het bundelen.
Nu liep ik paar maandjes terug tegen 4x Dynaudio 17W75XL's aan.
Die zouden dat gaat tussen de woofers en de RD mooi op kunnen vullen.
Woofers Tot ~100Hz en dan die Dynaudio's tot ~600Hz en verder alles voor de RD.
De Groundsound spullen zijn er al geschikt voor, 3 weg en 3x 100W ter beschikking.
Dus nu maar nieuw concept maken en alleen de zijkanten, iets aangepast, gaan gebruiken voor de MKII versie van de Ultimo's.

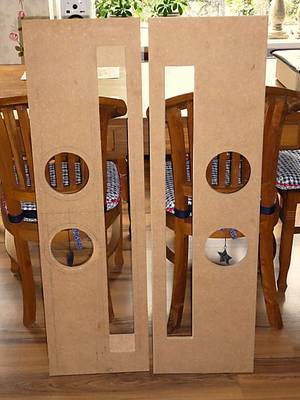

Eerste freeswerk is achter de rug.

[Motorfret]

Dat word weer sjouwen in december (mits ze in de auto passen)

[piet1955]

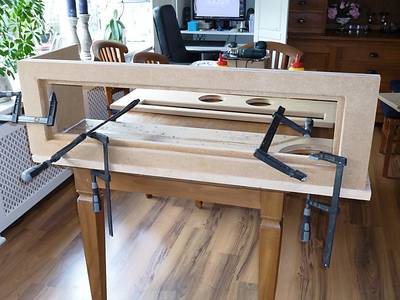

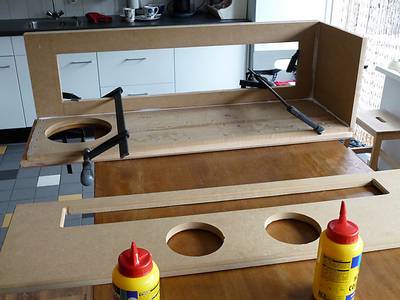

Nu de warmte weer wat minder is nu maar begonnen met het rustig in elkaar zetten van de boxen.
Afgelopen weken met al die warmte wel de stukken op maar gezaagd/gefreesd.
Menig zweetdruppel en glaasjes bier gekost.
Maar eens zien of we er eind volgende week tenminste eentje spelend hebben.

[rikpost]

Nav opmerkingen op div. luister sessies gaan we de boel een beetje aanpassen.
Grootste probleem was de overgang van de RD naar de woofers.
Om dat lekker te laten gaan en ook op stevig volume te kunnen draaien moet je aardig hoog gaan crossen.
Ik cross nu op ~175 Hz maar dan kun je zeker niet luid spelen. Voor de huiskamer net aan.
Om de boel heel te houden en ook op volume te kunnen draaien zou je eigenlijk ergens rond de 300-400Hz willen gaan zitten.
Krijg je wel een mooi gat met de woofers zo aan de zijkant, want die zijn dan aardig aan het bundelen.
Nu liep ik paar maandjes terug tegen 4x Dynaudio 17W75XL's aan.
Die zouden dat gaat tussen de woofers en de RD mooi op kunnen vullen.
Woofers Tot ~100Hz en dan die Dynaudio's tot ~600Hz en verder alles voor de RD.
De Groundsound spullen zijn er al geschikt voor, 3 weg en 3x 100W ter beschikking.
Dus nu maar nieuw concept maken en alleen de zijkanten, iets aangepast, gaan gebruiken voor de MKII versie van de Ultimo's.
Eerste freeswerk is achter de rug.

Mocht je staks nog een gaatje in je curve hebben en je besluit naar vierweg te gaan ,heb ik nog een mooi setje dcn24 te koop

Ben benieuwd naar het resultaat hoor als Dynaudio adept

[piet1955]

Hoi Rik,
vierweg zal het niet gaan worden, deze drieweg is er alleen maar gekomen omdat iets van punch onderin het laagmidden er niet was.
Daar moesten de folies hard wapperen en dat ging ze niet zo goed af.
Dat gaan die Dynaudio's nu dus oplossen. Kan je helaas dus niet van je DCN's afhelpen.

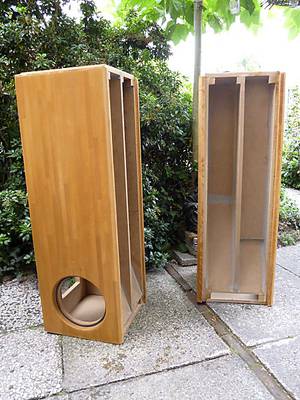

Ondertussen staan ze geschuurd en ingekleurd nu te drogen.
Straks weer verder met de frontjes.

[rikpost]

Zulke kleine kastjes 'daar moet natuurlijk nog wel een sub onder .

Maar zonder dollen dat schiet weer lekker op zo

[nxs77]

En dit werkt allemaal actief? Lekker bezig...

[piet1955]

En dit werkt allemaal actief? Lekker bezig...

Idd alles actief, deze http://groundsound.com/coolback300.php maar dan met de koelplaat van de 600.
Rest partijtje.

[nxs77]

Mooi spul dat van groundsound

[piet1955]

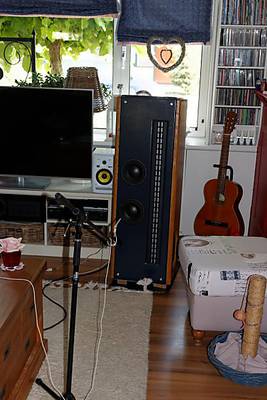

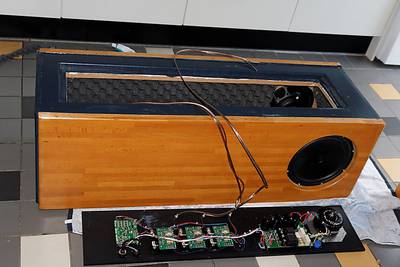

Vanmorgen lag #1 er nog zo bij.
Nu staat hij klaar om te gaan meten.
Klinkt al wel veelbelovend.
Morgen #2 ook maar aan de gang zien te krijgen.
Nu tijd om te gaan meten........ en een

[ds23man]

Als er hier nog iemand commentaar heeft op het formaat van mijn woofers, verwijs ik ze door naar jouw koelkasten.

Ziet er strak uit Piet!

[FR_Aad]

Dat wordt de volgende keer in Groesbeek helemaal sjouwen
