MenGyue Mini buizenversterker

[Fredvandam]

Toch jammer dat ik geen 6N3P kan simuleren. Ik kan wel datasheets vinden van ECC83 en 6N3P, maar ik kan daar geen brood van bakken.

[nl3prc]

Nee ik weet ook zo snel geen vervanger daar voor te vinden.
ik dacht in de orde van ECC40 hier is het aantal Ma's en versterking factor ongeveer vergelijkbaar
ook het gebruik van de ECC40 komt aardig overeen.
Ik vond wel wat als een curve tracer maar omdat dit op linux draait kan ik er niet veel mee want op mijn linux geeft hij fouten ( linux is te oud )

[nl3prc]

Ik vondt ook nog wat text
http://www.tubecad.com/email_2001/e0829/page20.html

Ook vond ik nog wat voor windows
http://www.chemroc.com/PSPICE.html

[Fredvandam]

Ik heb hier nog een Spice model voor de 6N3Pgevonden:

* 6N3P Spice 3F4 Koren 8 parameters model - Mean fit error 0,169309ma
* By Alain Poitras with Andrei Frolov CurveCaptor program
.subckt APK8P6N3P P G K
Bp P K I=(0.005016967051m)*uramp(V(P,K)*ln(1.0+(0.1243074 029)+exp((2.145472332)+(2.145472332)*((55.2989605) +(-1022.71849m)*V(G,K))*V(G,K)/sqrt((1.093223372e-006)^2+(V(P,K)-(-11.16773598))^2)))/(2.145472332))^(1.67698976)
Cgp G P 1.6p
Cgk G K 2.8p
Cpk P K 1.4p
RCP P K 1G ; TO AVOID FLOATING NODES IN MU-FOLLOWER
.ends APK8P6N3P

http://www.diyaudio.com/forums/tubes-va ... del-4.html

Eens kijken hoe ik die in het schema krijg.

[nl3prc]

Ik heb hem uitgetest maar in LTSpice krijg ik hem niet aan de gang
krijg er een syntax error op

Maar ik kom op het volgende met de curvtracer

[Fredvandam]

Vond op eBay nog iets:

6N3P
From Wikipedia, the free encyclopedia
The 6N3P (Russian: 6?3?) is a Russian-made direct equivalent of the 2C51 medium gain dual triode vacuum tube. It may be used as an amplifier, mixer, oscillator or multivibrator over a frequency range AF through VHF. The Russian tube is slightly larger in size than the American tube.


Spice Model Parameters:

.subckt 6N3P 1 6 3
+ params: mu=40.9 ex=1.71 kg1=825 kp=126 kvb=708 rgi=2000 vct=.01
+ ccg=2.3p cgp=1.3p ccp=1.3p
e1 7 0 value=
+{v(1,3)/kp*log(1+exp(kp*(1/mu+v(2,3)/sqrt(kvb+v(1,3)*v(1,3)))))}
re1 7 0 1g
g1 1 3 value= {(pwr(v(7),ex)+pwrs(v(7),ex))/kg1}
rcp 1 3 1g
c1 2 3 {ccg}
c2 1 2 {cgp}
c3 1 3 {ccp}
r1 2 5 {rgi}
v1 5 6 {vct}
d3 6 3 dx
.model dx d(is=1n rs=1 cjo=1pf tt=1n)
.ends

http://www.ebay.de/itm/6N3P-6C51-miniat ... 0863514141

[nl3prc]

Die werkt ook
Alleen zag ik in het data sheet een mu staan van 36µ ± 8µ afwijking

Dus dan zit je ook met die 40µ wel goed

[Fredvandam]

Die werkt ook
Alleen zag ik in het data sheet een mu staan van 36µ ± 8µ afwijking

Dus dan zit je ook met die 40µ wel goed

Bedankt, ga ik eens proberen.

Toch lastig, die parameters: hoe kan ik de ECC83 vergelijken met de 6N3PA?

.subckt ECC83 A G K
XV1 A G K Triode
+params: mu=100 ex=1.4 kg1=1060 kp=600 kvb=300 ccg=2.3p cpg=2.4p ccp=0.9p rgi=2k
.ends
.subckt Triode A G K ; = 12AU7/ECC82 - base generic
+params: mu=21.5 ex=1.3 kg1=1180 kg2=0 kp=84 kvb=300 VCT=0.00 ccg=2.3p cpg=2.2p ccp=1.0p rgi=2k

RE1 E1 0 1MEG ; dummy so node E1 has two connections
Ee1 E1 0 Value {(V(A,K)/{kP}) * log(1 + exp({kP} * (1/{mu} + (V(G,K)+VCT)/sqrt({kVB} + pwr(V(A,K),2)))))}
* GIP A K Value {(pwr(V(E1),{EX})/{kG1}) * (1 + sgn(V(E1)))} ; my interpretation
GIP A K Value {(pwr(V(E1),EX) + pwrs(V(E1),EX))/KG1} ; Norman Koren's

R1 G 5 {rgi} ; for grid forward current
D1 5 K DX ; for grid diode action
CM1 G K {ccg}
CM2 A G {cpg}
CM3 A K {ccp}
RF1 A 0 1G
RF2 G 0 1G ; prevent floating nodes
RF3 K 0 1G
* .MODEL DX D(IS=1N RS=1)
.MODEL DX D(Ron=1 Roff=1G Vfwd=0.75)
.ends

.subckt 6N3PA 1 6 3
+ params: mu=40.9 ex=1.71 kg1=825 kp=126 kvb=708 rgi=2000 vct=.01
+ ccg=2.3p cgp=1.3p ccp=1.3p
e1 7 0 value=
+{v(1,3)/kp*log(1+exp(kp*(1/mu+v(2,3)/sqrt(kvb+v(1,3)*v(1,3)))))}
re1 7 0 1g
g1 1 3 value= {(pwr(v(7),ex)+pwrs(v(7),ex))/kg1}
rcp 1 3 1g
c1 2 3 {ccg}
c2 1 2 {cgp}
c3 1 3 {ccp}
r1 2 5 {rgi}
v1 5 6 {vct}
d3 6 3 dx
.model dx d(is=1n rs=1 cjo=1pf tt=1n)
.ends

[nl3prc]

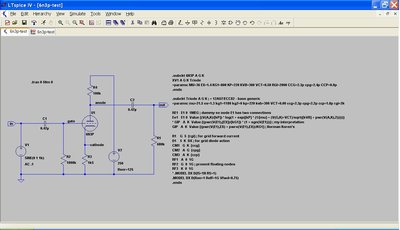

Vergelijken kan je het beste doen door meerdere keren dezelfde schakeling te simuleren

Zie zip

Daar zie je nu drie buizen gesimuleert.

Omdat je het gebeuren .subckt Triode A G K ; = 12AU7/ECC82 - base generic al in de bovenste directive heb staan hoef je dit niet nog eens te vermelden.
Dus kan je voor de ECC83 gewoon met onderstaande doen

.subckt ECC83 A G K
XV1 A G K Triode ; Deze regel verwijst naar basic generic zoals vermeld in de bovenste directive
+params: mu=100 ex=1.4 kg1=1060 kp=600 kvb=300 ccg=2.3p cpg=2.4p ccp=0.9p rgi=2k
.ends

Zie voorbeeld in zip

[Fredvandam]

Gelukt! Ik weinig verschil met de 6N3P en 6N3PA, maar de versterking van de ECC83 is groter.

Voor de hardwired opbouw kwam ik zgn. turretboard tegen. Dat lijkt mij wel een mooie manier van opbouwen.
http://www.ampmaker.co.uk/pp18guide/pp18tb.asp

Ik ben het tot dusver alleen gevonden bij ToneFactory tegengekomen. Hebben jullie nog suggesties.
http://www.tonefactory.nl/shop2/turretb ... 10644.html

[sevenup]

http://jukebox-revival.eu/algemene-onde ... rrets.html

[TheoK]

http://www.tube-town.net/ttstore/advanc ... et&x=0&y=0

Keuze genoeg.

[nl3prc]

Gelukt! Ik weinig verschil met de 6N3P en 6N3PA, maar de versterking van de ECC83 is groter.

Er zit natuurlijk ook verschil in het aantal ma's die de buis trekt in dezelfde schakeling.

En ja this ook de bedoeling dat de 6N3P bijna hetzelfde Geeft als de 6N3PA want dat is natuurlijk bedoeld als dezelfde buis
Alleen zijn de parameters iets anders geformuleerd

[Fredvandam]

http://www.tube-town.net/ttstore/advanc ... et&x=0&y=0

Keuze genoeg.

Kan zelfs een leuk kleurtje kiezen. Tja, als je de naam maar weet
Ik kan dan zelf bepalen waar de gaatjes komen. Hoe zet je die dingen vast?

[Fredvandam]

Gelukt! Ik weinig verschil met de 6N3P en 6N3PA, maar de versterking van de ECC83 is groter.

Voor de hardwired opbouw kwam ik zgn. turretboard tegen. Dat lijkt mij wel een mooie manier van opbouwen.
http://www.ampmaker.co.uk/pp18guide/pp18tb.asp

Ik ben het tot dusver alleen gevonden bij ToneFactory tegengekomen. Hebben jullie nog suggesties.
http://www.tonefactory.nl/shop2/turretb ... 10644.html

Nog iets gevonden om Turret boards e.d. te ontwerpen: http://diy-fever.com/software/

[RobertD]

Ik zou gewoon dit gebruiken:

http://www.baco-army-goods.nl/radiobuiz ... -comp.html

[Fredvandam]

Een kwestie van smaak, maar persoonlijk vind ik dit mooier:
Het wordt een soort subchassis van epoxyplaat met daarop solderpunten. Ik denk dat ik de buisvoetjes op de epoxyplaat monteer en niet op het chassis.

[RobertD]

Voor mij is het ook altijd een kwestie van prijs

Verder leg je je met die turrets erg vast op een bepaald patroon.
Als je echter wat wil experimenteren dan is het handig wanneer je ook eens een wat langere condensator ofzo kunt plaatsen.

[nl3prc]

Ik probeer meestal zo dicht als mogenlijk bij de buizen te blijven

[Fredvandam]

Ik probeer meestal zo dicht als mogenlijk bij de buizen te blijven

Dat ziet er ook mooi uit. De massieve koperdraad is massa. De buisvoeten zijn gemonteerd op het chassis.

[nl3prc]

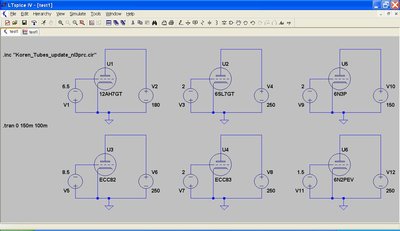

Ik heb nog even wat buizen op een rijtje gezet en dit klopt aardig met het datasheet.

[Fredvandam]

Ik heb nog even wat buizen op een rijtje gezet en dit klopt aardig met het datasheet.

Door drukte is dit project even blijven liggen / nog niet aan toegekomen. Ik neig ernaar om bij upgraden zoveel mogelijk gebruik te maken van bestaande componenten. En daarmee bedoel ik ook de buisbezetting (ik heb twee setjes 6N3P / 6P14).

De make-over van Blencowe voldoet hieraan. Het is wel een compleet andere fasedraaier (concertina, al zegt mij dat niet veel). Sommigen zijn daar erg over te spreken (http://sound.westhost.com/valves/analysis.html). Dat het vermogen gehalveerd wordt, is voor mij niet zo erg. Blencowe vindt zijn eigen upgrade erg goed klinken (wij van WC-eend).

Maar ja, wat is wijsheid? Ik zou ook het advies van Ah!buis kunnen volgen met de ECC83 (HF10). Zonde van mijn twee setjes (euh.. de helft) maar wel minder componenten. Ach, ik heb nog de hele winter

[nl3prc]

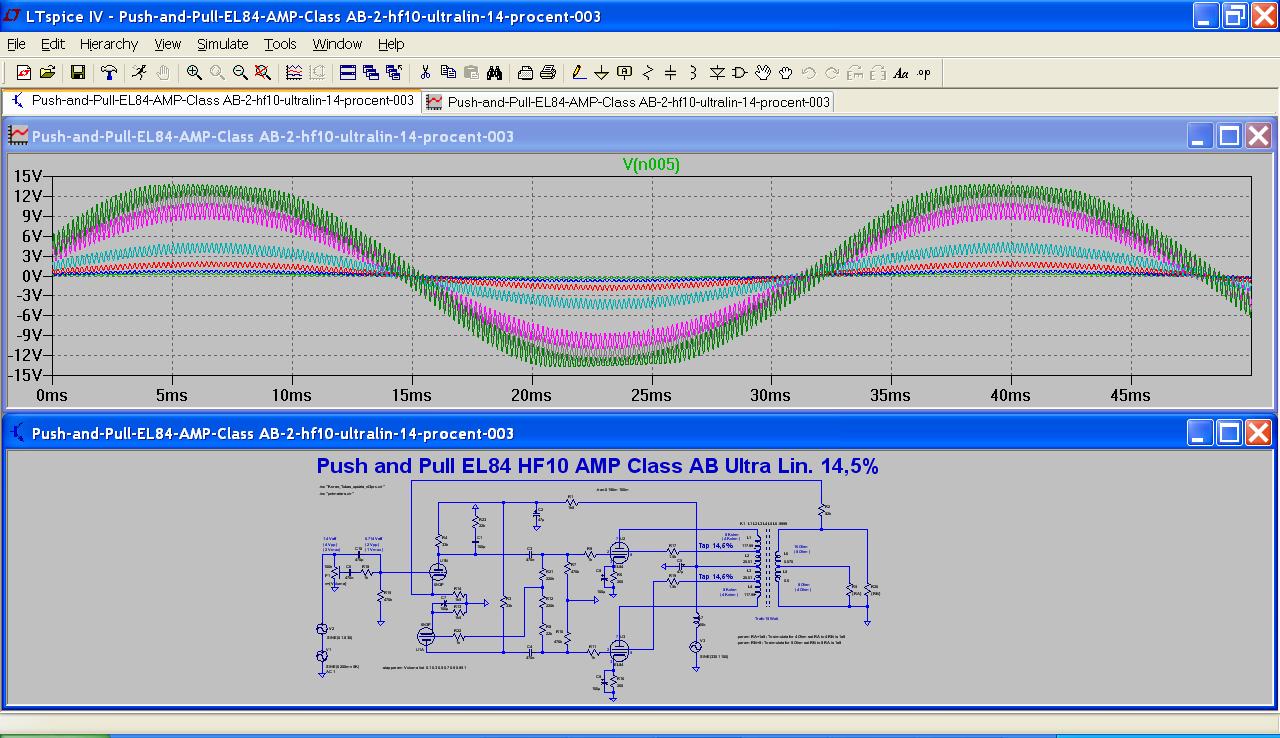

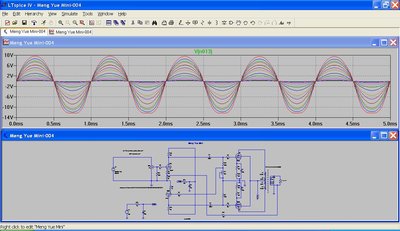

Ik heb nog even wat gesimuleerd voor je

[Fredvandam]

Hallo allemaal,

Door persoonlijke omstandigheden is het project even stil komen te liggen waarvoor mijn excuses.

Nog een vraag: stel dat ik de voortrap wil voorzien van ECC83. Ik zie bij Jukebox Revival 15 soorten ECC83, varierend van €2,50 tot meer dan €30. Ik wil natuurlijk niet de duurste (en de goedkoopste?), maar welke van de 15 is qua prijs kwaliteit een goede (voor de MengYue)?

[TheoK]

JJ en EH zijn erg goeie buizen.
