Voorversterker voor LM4780 versterker Knuisje

[ds23man]

Oh my god, printkroonstenen!

Molex KK is gewoon steek 2,54. Kun je desnoods pinheaders in eagle voor selecteren!

[ray5150]

Samson ken ik nog wel van die draadloze Mic's die van de armoedige plastic troep het liefst nieuw uit doos een rondje gaffatape nodig hadden! Zo, fijne zin zonder leestekens!

Ooooh, was jij de stagehand van Roger Daltrey....

[ronnydepony]

pfffff, heb eindelijk die molex kk 2.54 gevonden , zat bij con molex en dan 22-?-02 en 22-?-03
zat in die directory ook nog KK apart, maar dat was die grote.

Nooit meer vergeten

Mvg,
Ronny

[ronnydepony]

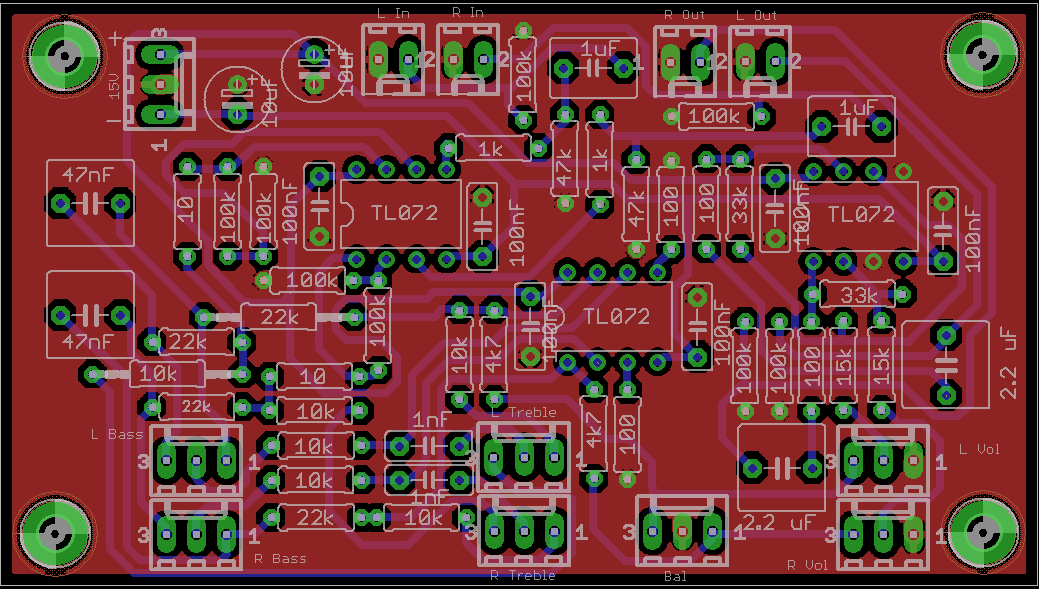

En al een gedeelte met MOLEX KK

Mvg,
Ronny

[Ah!buis]

Wat me opvalt en niet bevalt is die onderdelen van de ingang bij de stekkers en sporen van de uitgang.
Als je denkt dat 't zo'n vaart niet loopt,laat dan maar vallen (zonder op- of be-) .
Oh ja,beviel het terrasje
Anne

[ronnydepony]

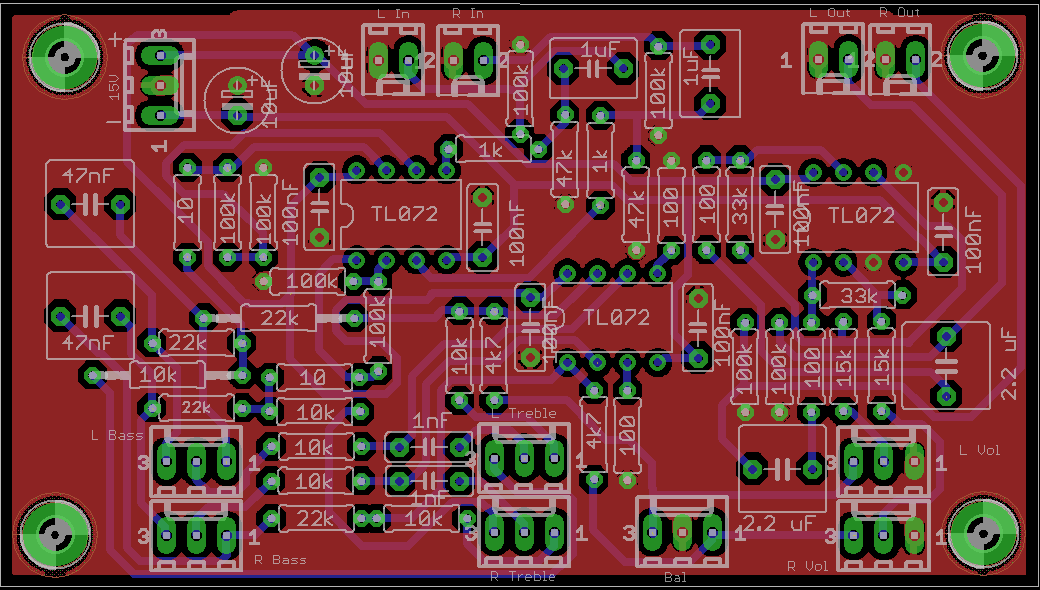

En volledig gedaan .

Wat moet er nu nog veranderen ?

Mvg,
Ronny

[ronnydepony]

Euh, waar koop je die Molex KK ???

Bij Farnell per 251 stuks is me toch iets teveel.

Mvg,
Ronny

[Ah!buis]

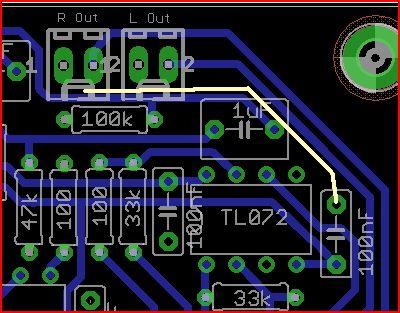

Als je dan toch twee C's per IC zet zorg dan wel dat die tussen V+ en V- zit zonder extra seriezelfinduktie.
Eenvoudig gezegt verbind de massas van de twee ontkoppel-C's door onder het IC,de kortste weg.
Zie m'n tekening waar Peter zo ijverig mee aan kwam zetten
Anne

[ronnydepony]

Onder het IC wordt een beetje moeilijk .

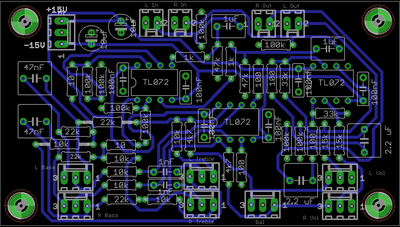

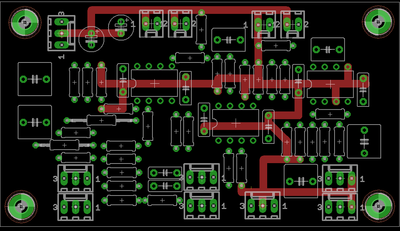

Doordat ik de toplayer als 1 massa-vlak gebruik, hier een update van de massa alleen, zonder groundplane.

Denk dat dit de goede richting uitgaat

Mvg,
Ronny

[ds23man]

Je doet precies wat hij bedoelt!

[Ah!buis]

Als ik het goed begrijp,eigenlijk een maat voor niks
Met de hele bovenkant vol koper kwam het vanzelf al goed
Anne

[ronnydepony]

Nu ja, een beetje orde kan ook geen kwaad

Mvg,
Ronny

[ronnydepony]

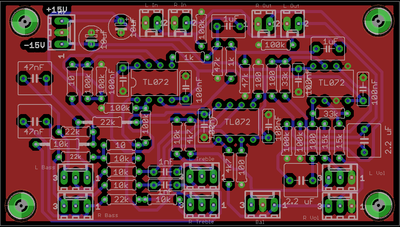

OK, nog een update, denk dat het nu bijna klopt.
Schikking nog iets anders, waardoor sommige baantjes beter liggen volgens mij.

Mvg,
Ronny

[Pjotr]

Als je de clearance en/of de lijndikte van het aardvlak wat kleiner zet vult het aardvlak ook netjes tussen de losse eilandjes door. Niet dat het uitmaakt maar het ziet er dan wel netter uit.

[ds23man]

En er is iets vreemd aan de hand in de linker bovenhoek, op de plek van de silkscreen + en - 15V is geen aardvlak!

[ronnydepony]

Zo dan, wil ook niet te klein gaan.

Mvg,
Ronny

[ronnydepony]

Die linkerbovenhoek is opgelost, had het ook al gezien .

Mvg,
Ronny

[ds23man]

Hee, dat probleem in de linker bovenhoek is ook weg!

[Pjotr]

Zo dan, wil ook niet te klein gaan.

Als je je maar aan de design rules houdt is er niet aan de hand hier: Minimakle lijndikte 0,2mm en minimale clearance 0,2 mm. Zelf hou ik meestal 0,25 mm aan. Hangt ook van de printenbakker af.

[ronnydepony]

Bedankt voor de info.

Maar deze print is dus gereed nu ?
Vervolg is de symmetrische voeding.
Heb Ray reeds gecontacteerd en ik mag zijn schema gebruiken.

Schema volgt later.

Mvg,
Ronny

[Pjotr]

Heb Ray reeds gecontacteerd en ik mag zijn schema gebruiken.

Als dat het gedeeltelijk het schema is wat ie van de Betere HK voeding (schema staat in de eerste post als bijlage) gepikt heeft zal Ray dat eerst weer aan mij moeten vragen.......... Heb nog niks van hem vernomen

Maar op dit soort schema's rust geen patent dus zijn die vrij te gebruiken..............

[Ah!buis]

Heb het er al 's eerder over gehad,vind de sporen van de in- en uit-gang wat erg dicht bij elkaar.
Met een spoor massa ertussen (wat opschuiven) is de capacitieve koppeling weg.
Anne

[ronnydepony]

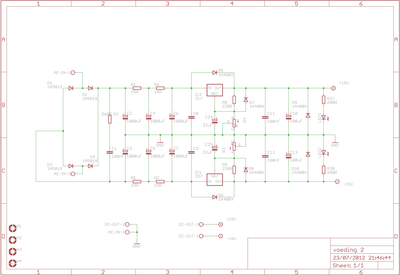

Hierbij het schema.

Voorlopig is die print 15 cm lang, zou die graag onder de 10 cm krijgen, kwestie van de kosten wat te drukken.

Mvg,
Ronny

[Pjotr]

Doe je best

Overigens neem voor de spanningsinstelling geen potmeters maar reken de weerstanden netjes uit en neem een vaste, zie de datasheet hoe dat moet. Instelpotmeters en zeker als er stroom door loopt zoals hier, zijn niet erg betrouwbaar op den duur voor dit soort toepassingen. Als het lopertje slecht contact maakt schiet de uitgangsspanning omhoog naar een voor de op-amp levensbedreigende waarde. De 15V komt niet op een paar tienden van een volt.

[ronnydepony]

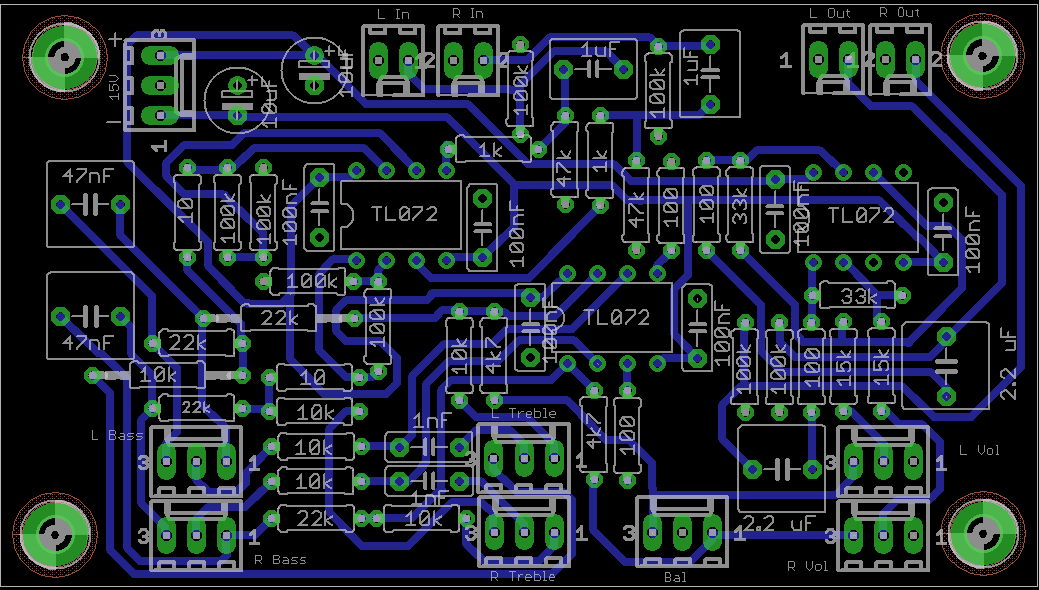

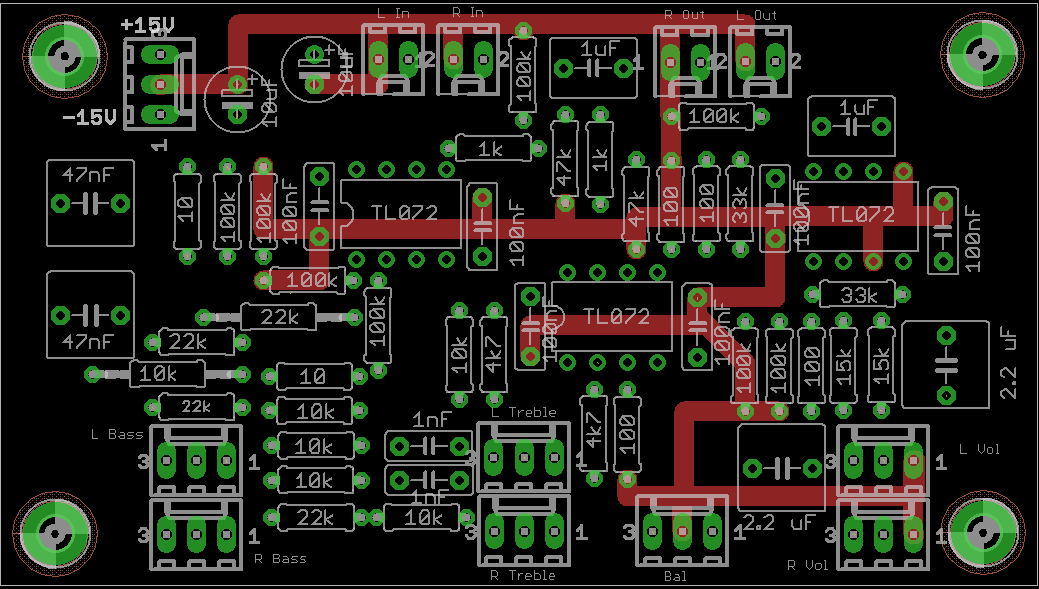

De conectoren volledg opgeschoven en nog een paar C's gedraaid, heeft wat meer speling tss in en out.

Mvg,
Ronny
