Budget DIY stereo als "therapie"

[595ss]

Mooi ding om te gebruiken voor chipamps. Voor 30 euro een leuke deal lijkt me. Gelijkrichtertje en wat grote 50V elco's er bij en klaar.
Als de TS hem niet hoeft heb ik wel interesse.

huh, dus misschien domme vraag, maar standaard kan ik deze trafo niet gebruiken ? en heb nog wat extra's nodig

Hij geeft 2 x 25V wisselspanning, daar moet je dus nog even gelijkspanning van maken dmv een gelijkrichter.
Om de laatste rimpeltjes eraf te halen/bufferen nog wat afvlak condensatoren en klaar is kees.

[knuisje]

huh, dus misschien domme vraag, maar standaard kan ik deze trafo niet gebruiken ? en heb nog wat extra's nodig

De gelijkrichter en afvlakelco's zitten reeds op de versterkerprint. Dus je hebt alleen een trafo nodig. Wel is 25V vrij hoog dus je speakers moeten dan 8 ohm zijn, voor 4 ohm speakers is het voltage van de trafo te hoog.

[the cosmic gate]

huh, dus misschien domme vraag, maar standaard kan ik deze trafo niet gebruiken ? en heb nog wat extra's nodig

De gelijkrichter en afvlakelco's zitten reeds op de versterkerprint. Dus je hebt alleen een trafo nodig. Wel is 25V vrij hoog dus je speakers moeten dan 8 ohm zijn, voor 4 ohm speakers is het voltage van de trafo te hoog.

Wil gaan spelen op mijn zdt3.5 speakers dus was is verstandig ?

Ben ook wel benieuwd hoe ik het beste aan zal sluiten als speakers nu aangesloten zitten op de cambridge 540 reciever.

[hannesie]

Op de Zaph|Audio staat dit bij de ZDT3.5.

(This is a solid 4 ohm nominal design, so be careful with wimpy low end receivers. Impedance drops to 3.2 ohms in the midbass, which is typical for a 4 ohm nominal design. I did seem to power it fine with an inexpensive Panasonic digital HT receiver, and of course my 120w/chan NAD powered it as loud as I could stand. )

[the cosmic gate]

Antwoord is dus nee

Op de Zaph|Audio staat dit bij de ZDT3.5.

(This is a solid 4 ohm nominal design, so be careful with wimpy low end receivers. Impedance drops to 3.2 ohms in the midbass, which is typical for a 4 ohm nominal design. I did seem to power it fine with an inexpensive Panasonic digital HT receiver, and of course my 120w/chan NAD powered it as loud as I could stand. )

[595ss]

Dan zal ik SuperR maar even benaderen, PB

[the cosmic gate]

Dus nu weer / nog opzoek naar geschikte trafo en mooie behuizing voor mooi prijsje ( is niet voor niks een budget project)
Wie kan me helpen?

[the cosmic gate]

Dus nu weer / nog opzoek naar geschikte trafo en mooie behuizing voor mooi prijsje ( is niet voor niks een budget project)
Wie kan me helpen?

zal toch graag willen verder bouwen dus wie oh wie

[hannesie]

Om je een stukje op weg te helpen, we hebben in een groupbuy bij Rumoh de trafo's gekocht, hij heeft ze misschien ook voor jou op voorraad.
We hebben de 2x18V 180VA voor een leuke prijs gehaald, wie weet heeft hij nog wat.
Als je niet vraagt weet je niks.

[the cosmic gate]

Ik zal Rumoh eens een mail sturen, wie weet

Om je een stukje op weg te helpen, we hebben in een groupbuy bij Rumoh de trafo's gekocht, hij heeft ze misschien ook voor jou op voorraad.
We hebben de 2x18V 180VA voor een leuke prijs gehaald, wie weet heeft hij nog wat.
Als je niet vraagt weet je niks.

[the cosmic gate]

navraag bij Rumoh staat uit, maar als er op het forum nog iemand wat heeft liggen dan hoor ik het ook heeeel graag natuurlijk (ook ivm behuizing)

[the cosmic gate]

Als iemand mij in voor mij zeer vervelende tijden kan helpen aan een trafo en of behuizing zal ik heel erg blij zijn.

navraag bij Rumoh staat uit, maar als er op het forum nog iemand wat heeft liggen dan hoor ik het ook heeeel graag natuurlijk (ook ivm behuizing)

[knuisje]

Misschien kun je bij de kringloopwinkel een leuke versterkerkast scoren?

[the cosmic gate]

Zal eens gaan kijken bij de lokale krinloop toko, alleen ben ik bang dat het me tegen zal vallen .
En de behuizingen die je hier ziet zijn zoveel mooier en " rustiger" dan.
Heb dus ook nog geen trafo

Misschien kun je bij de kringloopwinkel een leuke versterkerkast scoren?

[ray5150]

Welliswaar geen 180 VA, maar genoeg vermogen om een hele hoop herrie mee te maken voor een hele redelijke prijs:
http://www.dickbest.nl/index.php?_a=vie ... uctId=5641

[ray5150]

of 4 stuks van deze:
http://www.baco-army-goods.nl/component ... -2amp.html

Als je er twee per kanaal gebruikt heb je ongeveer 96 VA per kanaal en is de prijs nog lager dan bij Dick Best.

[hannesie]

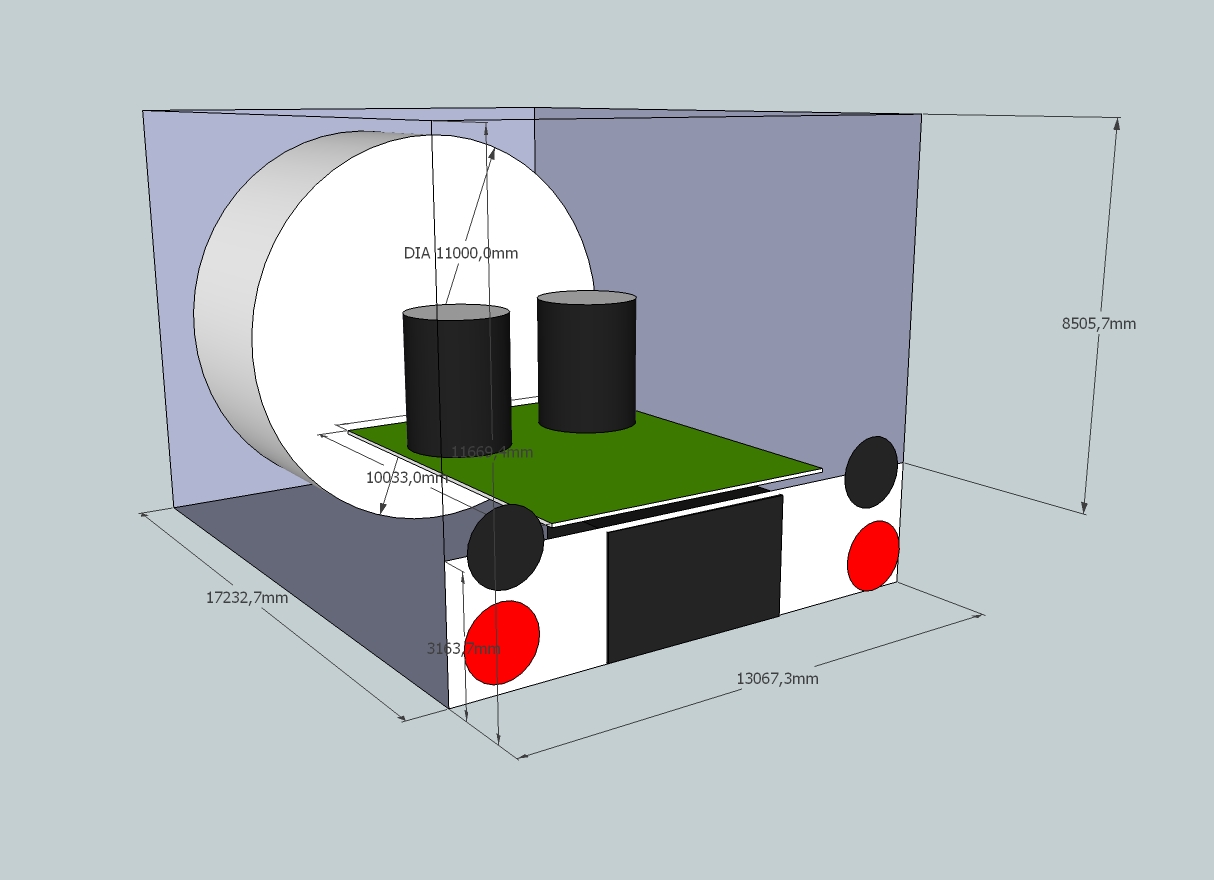

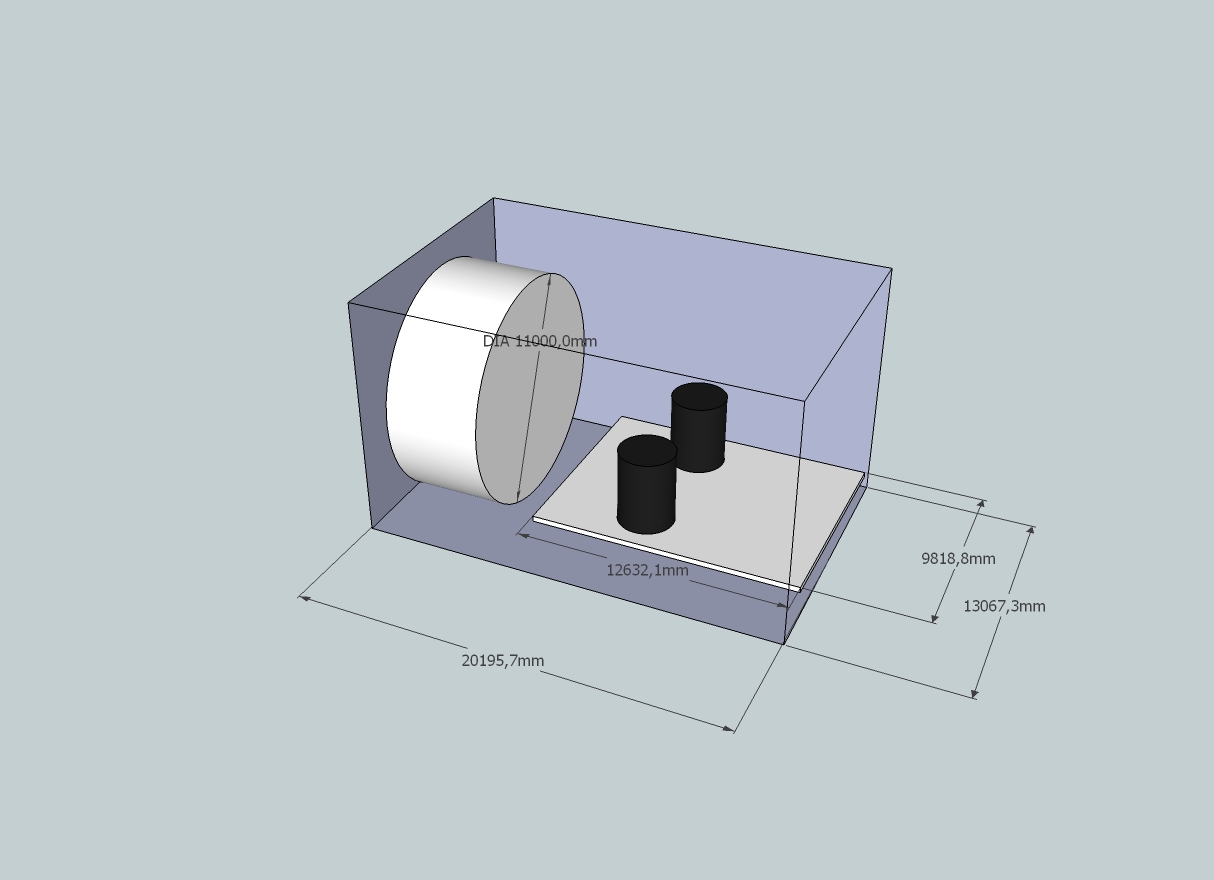

Ik ben bezig zelf hier een kastje voor te maken met een stuk plaatmateriaal en dan zelf vouwen.
Idee voor jou?
Ben je ook gelijk van de straat, behalve dan het reisje naar de bouwmarkt.

PS ik ben natuurlijk nog maar halverwege, maar het koelprofiel komt dan rechts.

Hier wat meer informatie over een methode voor kasten, maar dan in een ander formaat, maar dat kun je wijzigen.
http://forum.zelfbouwaudio.nl/viewtopic ... 4#p1495624

[cobaltjeh]

Ik ben bezig zelf hier een kastje voor te maken met een stuk plaatmateriaal en dan zelf vouwen.
Idee voor jou?
Ben je ook gelijk van de straat, behalve dan het reisje naar de bouwmarkt.


Hey die trafo, en print komen lijken wel heel erg op iets.

[hannesie]

Hey die trafo, en print komen lijken wel heel erg op iets.

Het moet hem ook deels bekend voor komen, alleen de trafo is nog niet rond, in de dubbele betekenis van het woord.

[the cosmic gate]

Zijn er al foto's van de behuizing die je aan het bouwen bent en wat moet zoiets ongeveer kosten?

[hannesie]

Zijn er al foto's van de behuizing die je aan het bouwen bent en wat moet zoiets ongeveer kosten?

Nee, geen foto's nog, ik ben samen met mijn broer een beetje aan het klooien en hij heeft misschien een paar aluminium profielen van een zonnescherm die we zouden kunnen gebruiken.
Maar ik heb al wel wat verder gedacht.
Mischien ga ik wel speakon terminals gebruiken voor de speakeraansluitingen, nemen minder ruimte in.

[the cosmic gate]

en de kosten ervan ?

[JB84]

waarom niet gewoon zelf even een paar schetsen maken zoals je het zelf graag wilt hebben. Dan kijken welke materialen je zelf in je bezit hebt en via via aan kan komen en je kan beginnen !

Ook kan je heel goedkoop een kapotte receiver/tuner/versterker kopen ( bv. marktplaats) en hier zelf een voor en achterpaneel voor maken.

[hannesie]

en de kosten ervan ?

Kijk eens bij de bouwmarkt wat een plaatje aluminium kost, ik heb dat nog niet gedaan, maar het zal mij de kop niet kosten.

Zeker in vergelijking met de HIFI2000 kastjes, die ik ook wel heb gekocht, maar die kosten dan meer als het printje met de onderdelen.

[Arno]

waarom niet gewoon zelf even een paar schetsen maken zoals je het zelf graag wilt hebben. Dan kijken welke materialen je zelf in je bezit hebt en via via aan kan komen en je kan beginnen !

Ook kan je heel goedkoop een kapotte receiver/tuner/versterker kopen ( bv. marktplaats) en hier zelf een voor en achterpaneel voor maken.

+1
Met een beetje creativiteit kun je zo van alles bij elkaar sprokkelen voor een kastje. En dat heeft ook nog eens een 'therapeutische' werking
Ik heb ook een versterkerbehuizing gemaakt met wat hout, een paar stukjes trespa en wat alu hoeklijn. En die is niet eens zo heel lelijk geworden.
