Ik begin het al aardig benauwd te krijgen, over dik 3 weken is het al zover. slik...

Je krijgt er op 't eind van de week toch een heel uur bij
Anne

Tussentijdse update van het soldeer front : inmiddels werken voedingen en microcontroller op de plank goed samen.
De hoofdvoeding levert een smakelijke symmetrische 72 af, dus een dikke 140 Volt tussen de rails.
De afgelopen avonden bezig geweest met de eerste testen, en die zien er hoopvol uit.
Het is gelukt om de ruststroom in te stellen volgens de bouwbeschrijving, en hebben de eindtrappen ook al aan de sinus generator gehangen met een klein auto luidsprekertje eraan, en welja, er komt nog geluid uit ook.

En dat na 35 jaar....

Het duurt even, maar dan heb je ook wel wat.

Mooi hoor
Moet dat voor de 19e ook nog in een kassie?

Nee, dat was niet mijn uitgangspunt, eerst gaat "hij" een poosje zijn leven slijten op een plankje, en over een tijdje begint dan de overbouw in een kast. ondertussen een beetje afstand nemen van dit, en me op wat andere dingen richten ter afwisseling. (wel zelfbouwaudio.)
Nou ja, kast. een aantal aluminium platen die samen een behuizing gaan vormen, bijna hetzelfde principe als de Pass.
Het hoe en wat heb ik voor 90 % in mijn hoofd. de rest is een kwestie van tijd en geld...

Hebbu derook eenfoto van.????

Geduld...

ray5150 schreef:

Geduld...

Het hoeft niet pixel voor pixel met de hand hoor

ray5150 schreef:

Nee, dat was niet mijn uitgangspunt, eerst gaat "hij" een poosje zijn leven slijten op een plankje

Met 140 volt tussen de rails?

De nieuwste trend, zet er een hek omheen

Versterker er in, heb je een actieve box

Shadow schreef:

ray5150 schreef:

Nee, dat was niet mijn uitgangspunt, eerst gaat "hij" een poosje zijn leven slijten op een plankje

Met 140 volt tussen de rails?

Eh. Ja. Zie jij daar een probleem in dan ?

Jij hebt geen kleine kinderen rondlopen natuurlijk

Ze komen er maar één keer aan.

pappaleo schreef:

Ze komen er maar één keer aan.

Soort ezels ?
Anne

Nee, cavia's...... En daar heeft Leo ervaring mee, dus is dit een relevante opmerking die niet gewist hoeft te worden.

Mooi dat het werkt Ray, congrats! Heb je nog problemen gezien met het zorgenkindje van het oorspronkelijke ontwerp, het oscilleren van de eindtrap?

Neen, ik had helaas eerst af te rekenen met een ander probleem :

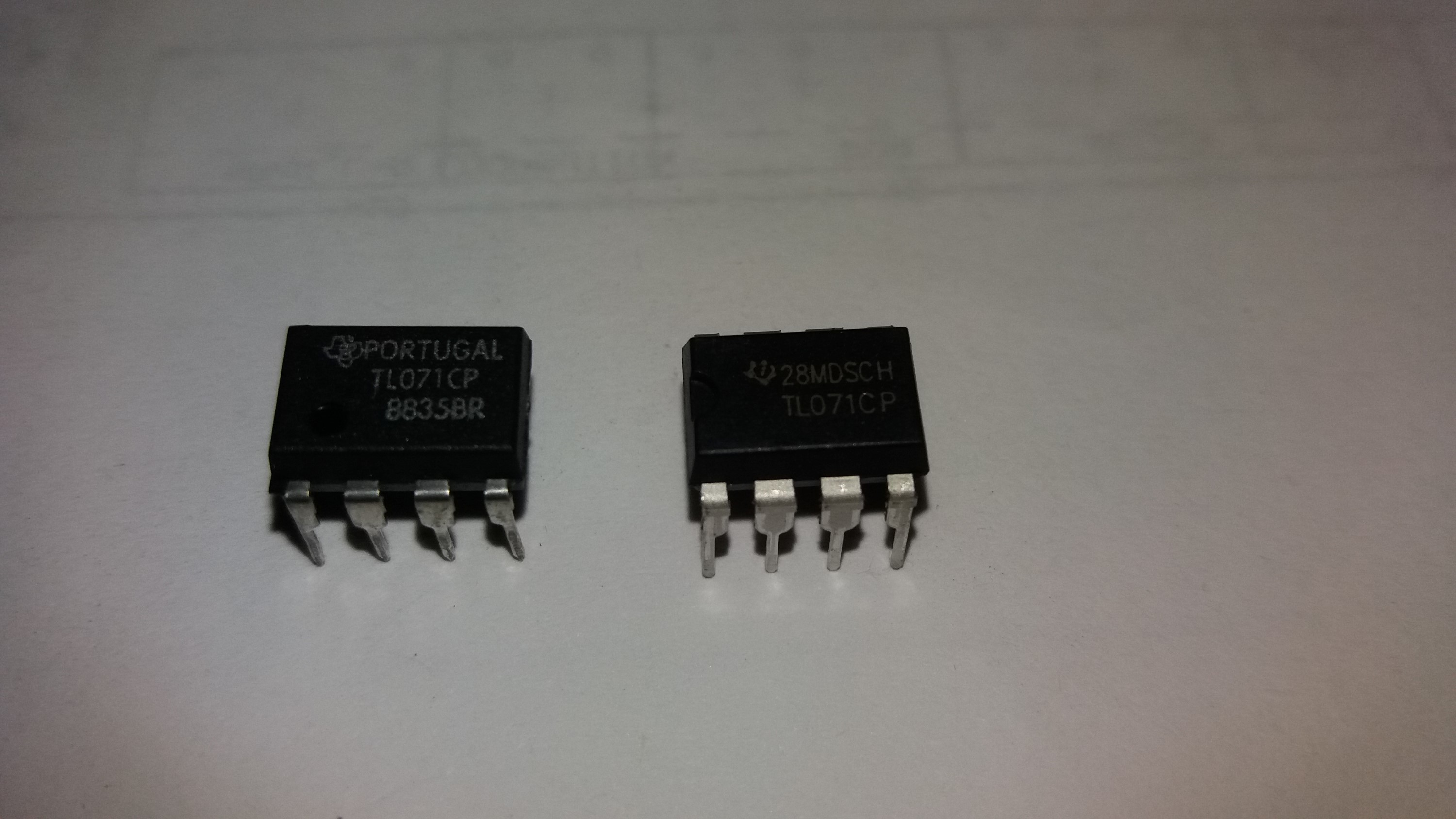

Wij zien hier 2 x de TL071. eentje blijkt er een fake te zijn, zegen jullie maar welke het is.
Ik weet het nu.
Het bleek dus dat met de fake-TL071 de versterker niet werkt, en dat de + en - 15 volt lijnen die het IC voeden bijna naar 0 Volt getrokken worden...

Bij de chinees vandaan?

ray5150 schreef:

Neen, ik had helaas eerst af te rekenen met een ander probleem :


Wij zien hier 2 x de TL071. eentje blijkt er een fake te zijn, zegen jullie maar welke het is.
Ik weet het nu.
Het bleek dus dat met de fake-TL071 de versterker niet werkt, en dat de + en - 15 volt lijnen die het IC voeden bijna naar 0 Volt getrokken worden...

De Portugees ziet wel een gouwe ouwe uit, ook '88 zou best kunnen
Dat andere nepgeval ziet er veel te mooi uit
Anne

Dat je nog TL071 opamps gaat nabouwen die dan niet eens werken... is niet gewoon de opdruk fout?

Als je om het hand zit, ik heb er nog wel , originele T.I's

markbakk schreef:

Dat je nog TL071 opamps gaat nabouwen die dan niet eens werken... is niet gewoon de opdruk fout?

Het lijkt wel of het IC inwendig verkeerd om zit, behuizing er verkeerd omheen gegoten of zo.
Ik had hetzelfde bij een TL074 (spanning naar bijna nul) toen ik de plus en de min verkeerd om(pootje 4 en 11) had aangesloten.
