Annastacia maar met een beetje Bill

[Ah!buis]

Heb nog een draadbrugje waar ik aan twijfel , ik heb er vraagtekens op de print gezet
Denk toch nu ik het zie erin moet

Dat is een aardverbinding voor een buis zonder 12V gloeimogelijkheid met pin 9 als midden (een rus).Met de ECC99 zit pin 9 aan de gloei en die zit vermoedelijk al wel elders aan de aarde.Dus geen draadje
Anne

[OpaBert]

Heb nog een draadbrugje waar ik aan twijfel , ik heb er vraagtekens op de print gezet
Denk toch nu ik het zie erin moet

Dat is een aardverbinding voor een buis zonder 12V gloeimogelijkheid met pin 9 als midden (een rus).Met de ECC99 zit pin 9 aan de gloei en die zit vermoedelijk al wel elders aan de aarde.Dus geen draadje
Anne

Vandaar Dankjewel Anne
Morgen proef start
Ben reuze benieuwd
Dan alles nakijken Andere er bij en kijken of ze beide aan gaan
Ik heb er eigenlijk teveel vertrouwen in deze keer

[OpaBert]

Gaat niet goed met de Fasedraaier
Een helft doet het niet lijkt wel kortsluiting
Dit staat op de Luidspreker uitgang

Dat is niet goed Dus OpaBert heeft weer een fout gemaakt
DC Spanning gemeten op alle pootjes
1 0.17V
2 -4.3 Volt
3 -6.3V
4 =0
5=0
6= 92volt
7 = 8.3V
8 = -6.3
9 =0


AC Gemeten op Pootje
1 =
2
3
4-5 = 3.2 V
5
6
7
8
9

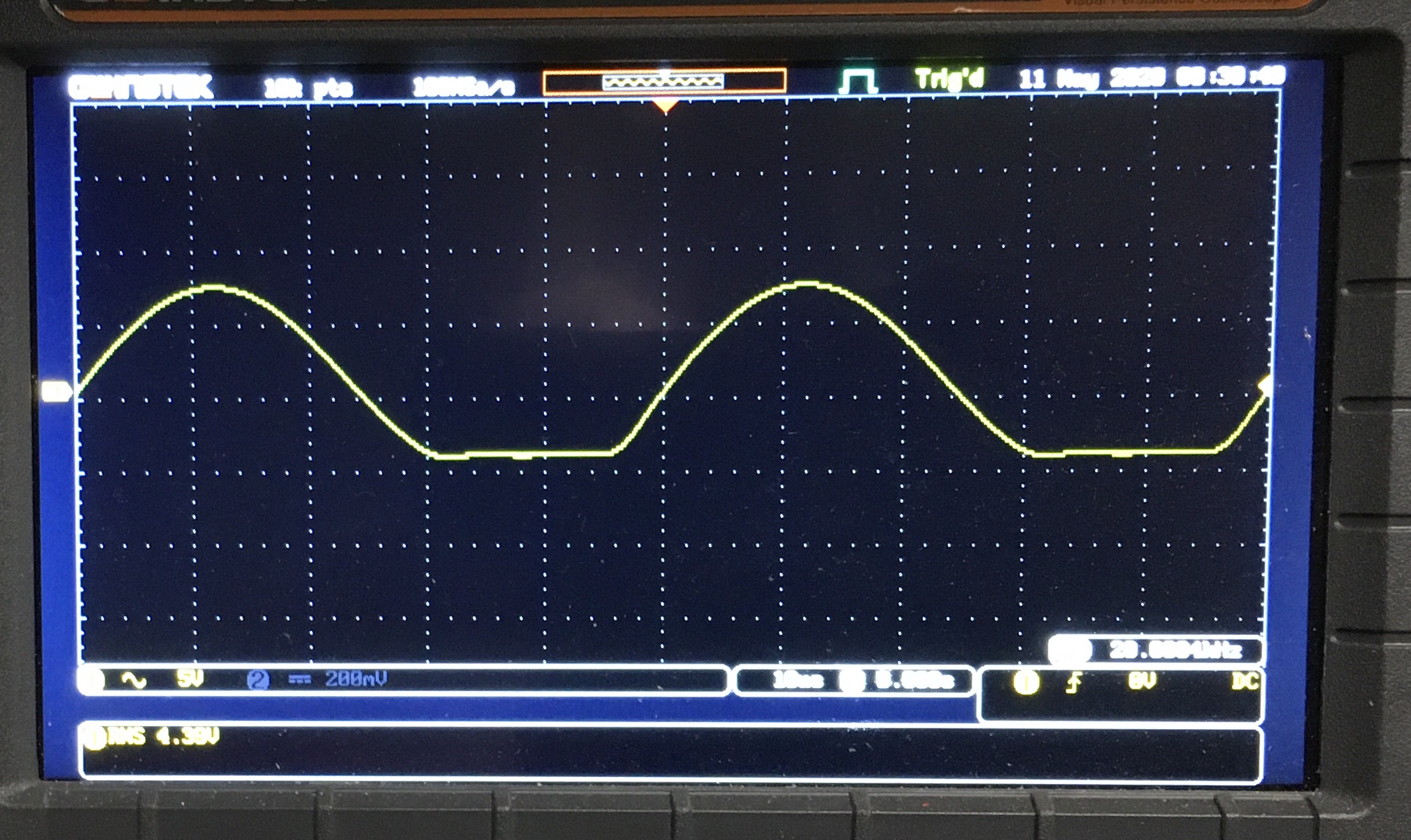

Op Anode de 6SN7GT ook op pootje staat een mooi sinus Idem op rooster
Op pootje 6 ECC99 ook
De stroombron werkt niet goed Anne
Ik heb daar een mje340 in geplaatst voor de BD1135 maar niet gekeken of de pootjes op zelfde plek zitten

De MJE340 eruit gesoldeerd en ik trek hem eruit en verbrand m’n tengels en t transistortje ging vliegen
Weet alleen niet waar hij geland is
Heb de vloer aangeveegd waar ik zit Weg
Dan maar een ander en ook voor de BC547C heb ik ook maar een nieuwe voor gepakt
Ik vond nog een BD159 getest die is goed
De uitgang van de stroombron was 0 volt dus of de kathode ligt aan gnd via via
Of de stroombron componenten waren stuk
Dat weet ik nu niet , maar de nieuwe erin zijn getest voor ze er in gingen

[Ah!buis]

Je hebt ergens sluiting pin 1 fasedraaier en aarde, vraag me niet hoe ??
De anodeweerstanden hebben 't (on)behoorlijk heet gehad.
Anne

[OpaBert]

Ja inderdaad Anne Die waren na dat ik gemeten had zo verkleurd
Maar de stroom bron daar ging wel -6.3 volt in Maar er kwam niets uit 0
Dus jij denkt sluiting op pootje 1 ?
Ik ga daar naar zoeken , moet vanmiddag eerst nog even boodschappen doen
Maar zal wel rond 14:00 uur thuis zijn en dan zet ik alles weer onder spanning met een lab voedingkje Delta dat is handiger
Oh verhip dat gaat niet Dan moet ik de gloeidraad losnemen

[OpaBert]

Sorry Anne geen plezier deze middag Geen tijd Vanavond nog eventjes

[OpaBert]

Geen sluiting op pootje 1 ECC99 naar gnd ik meet 1,5M ohm Anne
Op Basis BC547C en Emittor BD135 0 volt

[Ah!buis]

Geen sluiting op pootje 1 ECC99 naar gnd ik meet 1,5M ohm Anne
Op Basis BC547C en Emittor BD135 0 volt

Waar is dan de min 6,3V gebleven ? De 6SN7 deed 't wel dus ook gloei = -6,3V.
De R11 (2k2) moet wel aan aarde anders doet de stroombron niks.
Maar het kan eigenlijk niet aan die stroombron liggen,zit aan de kathode van beide triodes in de ECC99.Als er dan teveel stroom loopt is dat bij de twee en worden alle vier anodeweerstanden bruin.
Omdat er maar een kant heet liep kan dat niet via de kathode,daarom het vermoeden van sluiting naar aarde.Ook wegens de spanning op pin 1 waarvan je zei 0,17V.
Anne

[OpaBert]

Raar tot de buizen opwarmen gaat het goed
Dan lees ik op 2 meters de zelfde anode spanningen op de ECC99 104 en 104 volt
Klik de inschakelvertraging komt op en alles verschuift een kan 4 volt andere kant 45 volt
Stroom is 23mA
Spanning 355 volt
Gooi ik de -6.3 volt los
En start weer op Dan trekt de buis helemaal geen stroom en heb ik op beide Anodes van de ECC99 400 volt
Edit
Ik had je antwoord gemist hier in de misere
De -6.3 volt ga eerst goed je antwoord lezen Anne
Bedankt voor de hulp

[OpaBert]

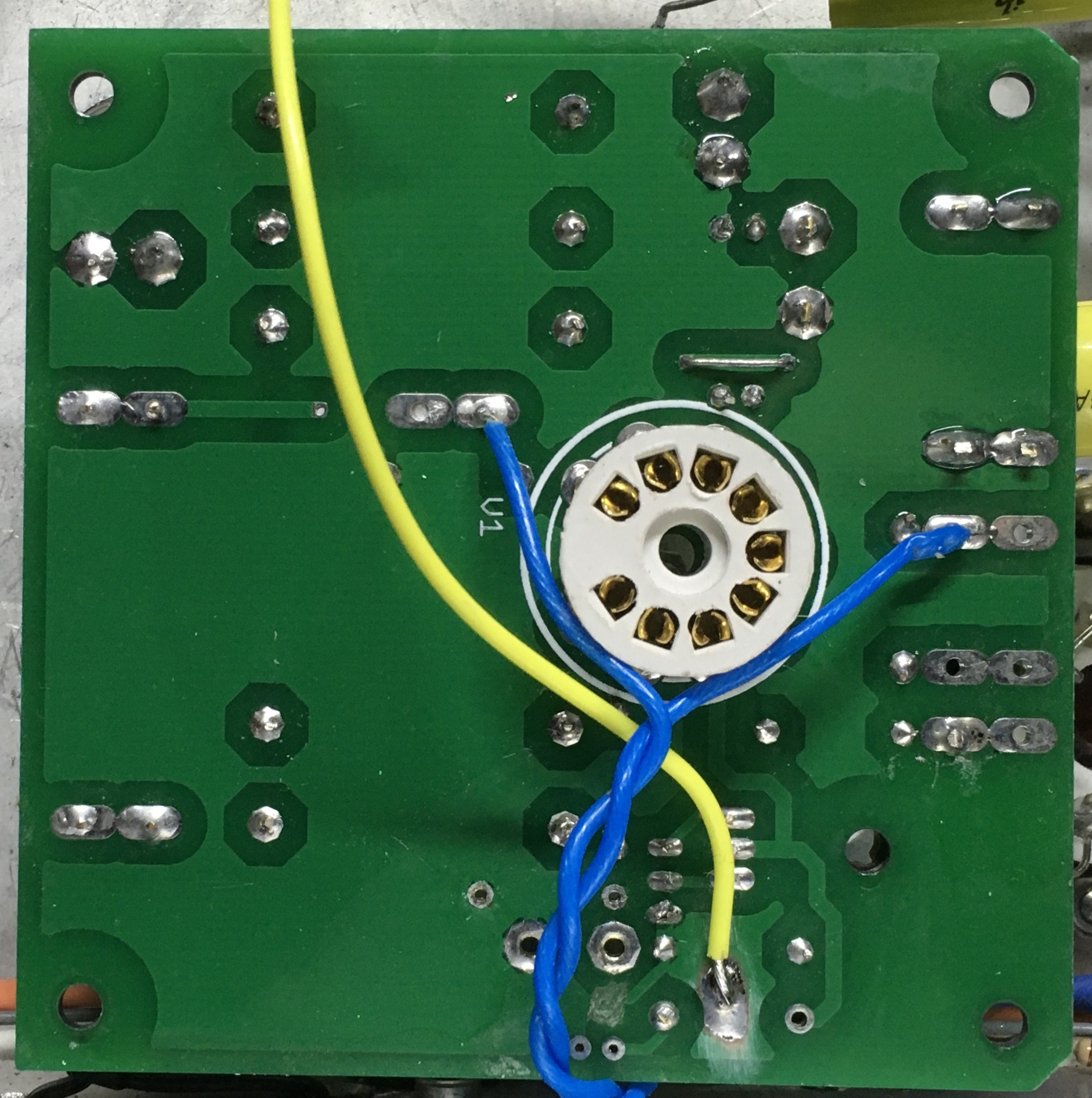

De 2K2 zit aan de min van de voeding en aan basis pootje Staat op foto een pijltje
Ook waar hij aan gnd zit
De -6.3 volt op de 39 ohm Maar er loopt daar flink stroom Anne
Ik heb er 10 ohm mee in serie gezet daar valt 1,4 volt over ook in koude toestand van de buis
er loopt 140 mA
Als de buis warm wordt veranderd daar weinig aan

Edit er zit iets raars wat niet klopt de 39 ohm weerstand zit aan een zijde aan Gnd
Dan kan die stroombron ook niet werken

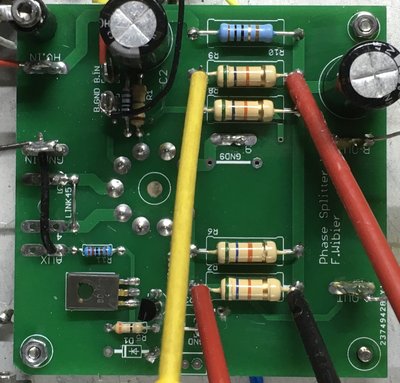

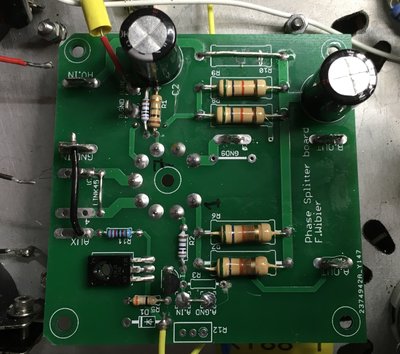

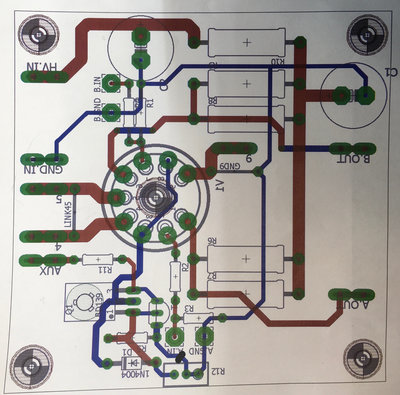

Even voor Anne de print erbij
Verdo dat zit daar niet goed
Moet die 39 ohm ergens anders in geprikt worden
Ik meet van de 39 ohm wat aan gnd zit naar de basis BC547C 10 ohm die zitten toch niet op de print

Ik kan die 10 ohm niet op de print vinden Misschien een transistortje Maar ik moet stoppen

[OpaBert]

Anne ik heb op die andere print ook spoortjes door gefreesd bij die A in
Dan is die verbinding naar aarde weg
Klopt het dan wel Anne ?
Ik met doodle een dikke streep er door gedaan

[Ah!buis]

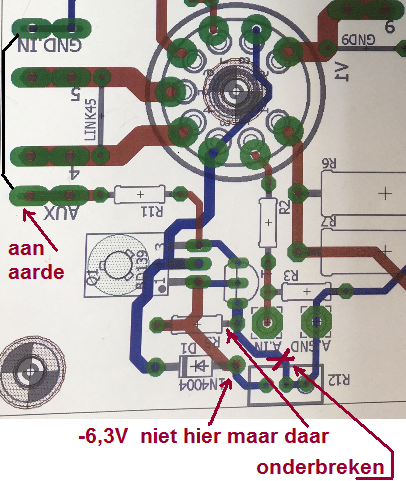

Zo zou 't moeten zitten.
Anne

[OpaBert]

Super Anne
Morgen muziek
Alleen baal ik ervan Heb betaald voor de printen
Zo maak ik zelf ook mn printen met verkeerde sporen , of doen we iets verkeerds
Moet er misschien die instelpotmeter en diode ook in ..

[Ah!buis]

Super Anne
Morgen muziek

Ja ja, dat dacht je gisteren ook
Anne

[OpaBert]

Super Anne
Morgen muziek

Ja ja, dat dacht je gisteren ook
Anne

Haha leuk hoor
Maar ik had al wat gestuurd over de print gebruiken zoals hij bedoelt is
Werkt het dan wel met die instelpotmeter diode en inplaats van 39 47 ohm r in ?

[Ah!buis]

Maar ik had al wat gestuurd over de print gebruiken zoals hij bedoelt is
Werkt het dan wel met die instelpotmeter diode en inplaats van 39 47 ohm r in ?

Wel nee, die diode dient nergens voor. En een instelling voor de stroom hoeft niet, komt niet op de mA.
Anne

[OpaBert]

Nou ik ga weer stoppen
Maar het is nog niet goed
Mn 6.3 volt is kortgesloten Dat is de gele draad Anne

[OpaBert]

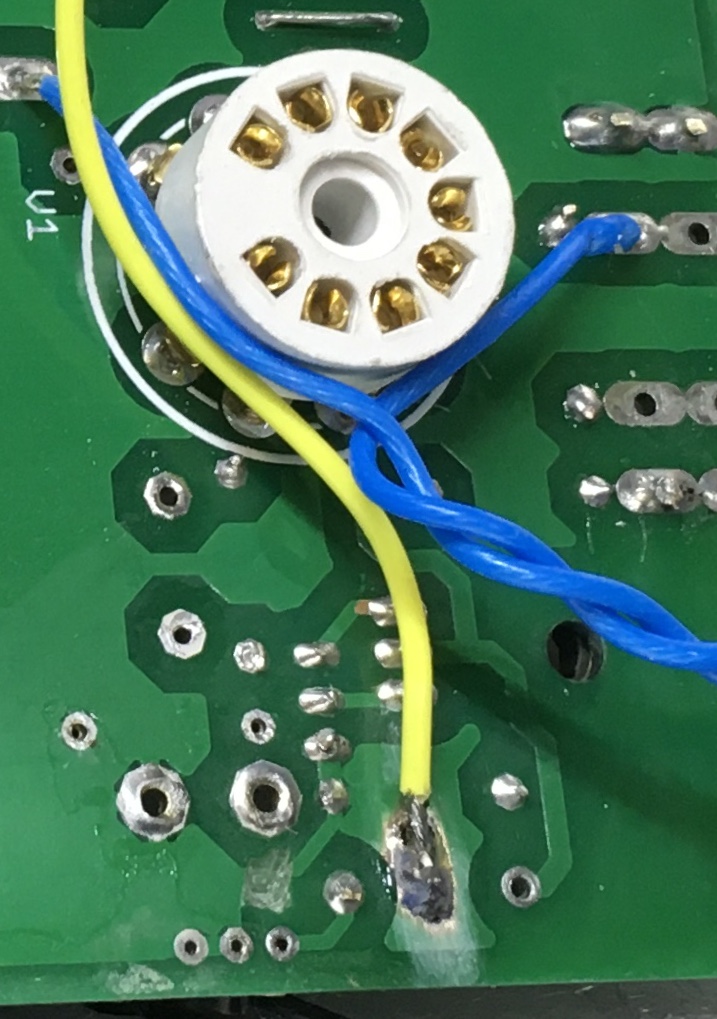

Draadbrugje tussen Ain En A gnd eruit gesoldeerd
Edit
Ik heb nu weer 6.3 volt op De 39 ohm aan de andere kant van de -5.7 Volt

Maar over de 56K weerstanden boven aan B kant is 290
Over de 56 K weerstanden onder aan A kant is 170 volt
Over 10 ohm op genomen in de plus staat 0.165 volt stroom =16,5 mA


meet ik een kant tov gnd 80 volt en de andere kant 200 volt Zijn dus niet gelijk
ECC99
Buis pen
1= 83v
2 = 0
3= 8.1
4= 0
5= 0
6 = 209
7= 0
8= 8.2
9 = 0
Ik weet het echt niet meer
Andere ECC99 geprobeerd is ongeveer het zelfde
Anne kom eens helpen aub

[OpaBert]

De 56K weerstanden meten 27.7K 28.5K in de print dat klopt
De 1 M bij de B ingang klopt De 1K ook
R2 op print is ook 1K klopt
R11 2k2 klopt ook zit aan kant aan gnd en andere kant aan de BD159
Als ik die draadbrug er weer in zet en de andere verbinding naar gnd los
Die draadbrugje heb ik er niet ingedaan maar een 1 ohm 1/8 watt
Dan heb ik de DC op de ECC99 tov min voeding
-6.3 op 39 ohm andere kan -5.7 volt
Buispen
1= 142
2= 0
3= 4.4
4=0
5=0
6= 143
7=0
8=0
9= 0
B++++= 341 volt
Stroom door ECC99 is 16 mA totaal
Zou het zo goed zijn

[OpaBert]

Yes

[hardbats]

Yes

is het gebeurt Bert? komen er gewenste tonen uit?

[Peter 53]

Geweldig, wat wordt de volgende?

[hannesie]

Kijkaan, herrie in de .....tent.

[OpaBert]

Yes

12 volt over 8 ohm

[OpaBert]

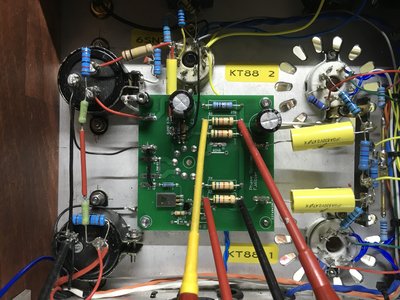

Eerst ff Afwerken en naar boven sjouwen Daar zie ik tegen op maar het moet maar
Dan genieten
Dan die Annastacia van Triode Dick bouwen voor die mensen in Limburg
Die zitten al 5 maanden in de wacht
Bedankt Peter en Hans
