Klasse-A hoofdtelefoonversterker

[Thomox]

Hmm, zojuist het geheel even afgemaakt, maar in eerste instantie nog geen sound

Spanning op beide elco's is 10 volt ongeveer, geen idee of dat de bedoeling is. Wordt wel echt snel warm, koeling is wel degelijk nodig idd!

Kan het zijn dat door die missende mkp's geen geluid hoorbaar is?

Misschien zie ik iets over het hoofd?

[sevenup]

De ingangscondensatoren zijn wel nodig voor geluid (staan in serie met signaal)
Ook moeten de spanningsregelaars en FETs geisoleerd worden gemonteerd. Nu zal er sluiting zijn op de voedingslijnen.

[Thomox]

Hmm, hopelijk zijn die FETs niet opgeblazen nu stom dat ik dat niet heb gezien

Dit weekend even monteren dan

Ik hou je op de hoogte

Bedankt voor je hulp!

[Thomox]

Even wat mica folie tussen de torretjes gedaan. Ook die ingangscondensatoren 470nano erin gebakken ik heb nu in ieder geval geluid!

Helaas bij 1 kanaal gekraak en herrie.. in eerste instantie de dip8 opamp even gewisseld, geen verschil. Toen even de weerstandjes gemeten, daarvan lijkt niks doorgeslagen te zijn.

Van de diodes krijg ik ook rare spanningen gemeten, maar dat zal ongetwijfeld komen omdat ze nog in het circuit zitten gesoldeerd..

Zou toch 1 van die FETs het begeven hebben?

[sevenup]

Wat zijn de spanningen op de opamp van het slechte kanaal? Zou +15v en -15v moeten zijn. Heb je ook isolatie ringen gebruikt bij de schroefjes waarmee je de torren hebt vastgezet?

[Thomox]

Ik heb kunststof schroefjes gebruikt, dus dat is zeker goed. Geen idee hoe goed die schroefjes tegen hitte kunnen, maar dat is voor latere zorg

Spanningen ga ik morgen even meten !

[Thomox]

Spanningen zijn identiek op beide opamps. +14.73 en -15.15.

Kan ik die FETs ook uitsluiten op een of andere manier?

[sevenup]

Heb je de dc spanningen op de pootjes van beide fet's vergeleken?
Je zou ook de goede naar het andere kanaal kunnen omzetten ter controller

[Thomox]

Morgen hier even meten. Ik zal van te voren even moeten inlezen op de werking van de componenten, ben er nog niet zo bekend mee moet ik toegeven. Maar begrijp ik goed dat de DC spanning op de Gate en Drain moet meten?

[Thomox]

Zojuist alle spanningen even gemeten onder belasting.

Het 'goede' kanaal gaf de volgende spanningen com-poort op linker onderdeel gehad:
Gate Source = -4.23 V
Gate Drain = 10.47 V
Drain Source = -14.72 V

Het krakende kanaal gaf:
Gate Source = -4.17 V
Gate Drain = 10.47 V
Drain Source = -15.49 V

Het goede kanaal ziet er ook enigzins logisch uit, een spanningsverschil van 0.02 V.
Het krakende signaal lijkt minder logisch. Spanningsverschil van 0.85 V.

Wat me ook opviel, als ik met mijn pennetje van de multimeter aan de Gate kwam, dan bromde dat best heftig, dat was niet aan de andere kant het geval

[sevenup]

Zojuist alle spanningen even gemeten onder belasting.

Het 'goede' kanaal gaf de volgende spanningen com-poort op linker onderdeel gehad:
Gate Source = -4.23 V
Gate Drain = 10.47 V
Drain Source = -14.72 V

Het krakende kanaal gaf:
Gate Source = -4.17 V
Gate Drain = 10.47 V
Drain Source = -15.49 V

Het goede kanaal ziet er ook enigzins logisch uit, een spanningsverschil van 0.02 V.
Het krakende signaal lijkt minder logisch. Spanningsverschil van 0.85 V.

Wat me ook opviel, als ik met mijn pennetje van de multimeter aan de Gate kwam, dan bromde dat best heftig, dat was niet aan de andere kant het geval

Heb je al eens geprobeerd de opamps te wisselen, of de FETs te wisselen?

[Thomox]

.....in eerste instantie de dip8 opamp even gewisseld, geen verschil.......

De FETs zal ik dan moeten uitsolderen, dat is altijd een ***klusje (zonder de eilandjes af te breken ). Ik kan in ieder geval Twee nieuwe FETs bestellen en de oude eraf knippen, dan kan ik elk pinnetje afzonderlijk uitsolderen breek ik in ieder geval de eilandjes er niet af

[Thomox]

Zojuist de FET eruit gesoldeerd, voorzichtig met desoldeerlitze aan het stoeien geweest Nu opnieuw aangesloten en YEEEY, lekker geluid!
Klinkt erg dynamisch, heel anders dan je vorige headphone amp (die is heel klinisch/kil). Deze klinkt vol/warm/aangenaam

Nu lekker luisteren via wat FLACs in volumio op de hifiberry DAC, genieten

[sevenup]

Zojuist de FET eruit gesoldeerd, voorzichtig met desoldeerlitze aan het stoeien geweest Nu opnieuw aangesloten en YEEEY, lekker geluid!
Klinkt erg dynamisch, heel anders dan je vorige headphone amp (die is heel klinisch/kil). Deze klinkt vol/warm/aangenaam

Nu lekker luisteren via wat FLACs in volumio op de hifiberry DAC, genieten

Super

[sevenup]

Zojuist de FET eruit gesoldeerd, voorzichtig met desoldeerlitze aan het stoeien geweest Nu opnieuw aangesloten en YEEEY, lekker geluid!
Klinkt erg dynamisch, heel anders dan je vorige headphone amp (die is heel klinisch/kil). Deze klinkt vol/warm/aangenaam

Nu lekker luisteren via wat FLACs in volumio op de hifiberry DAC, genieten

Plaatje?

[Thomox]

Ben nu in Bulgarije, maar zal volgende week een plaatje schieten als ik daar aan denk

[Thomox]

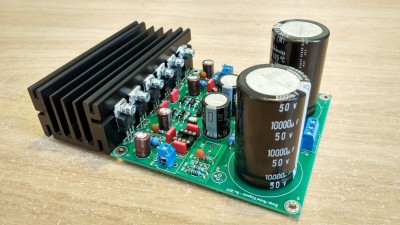

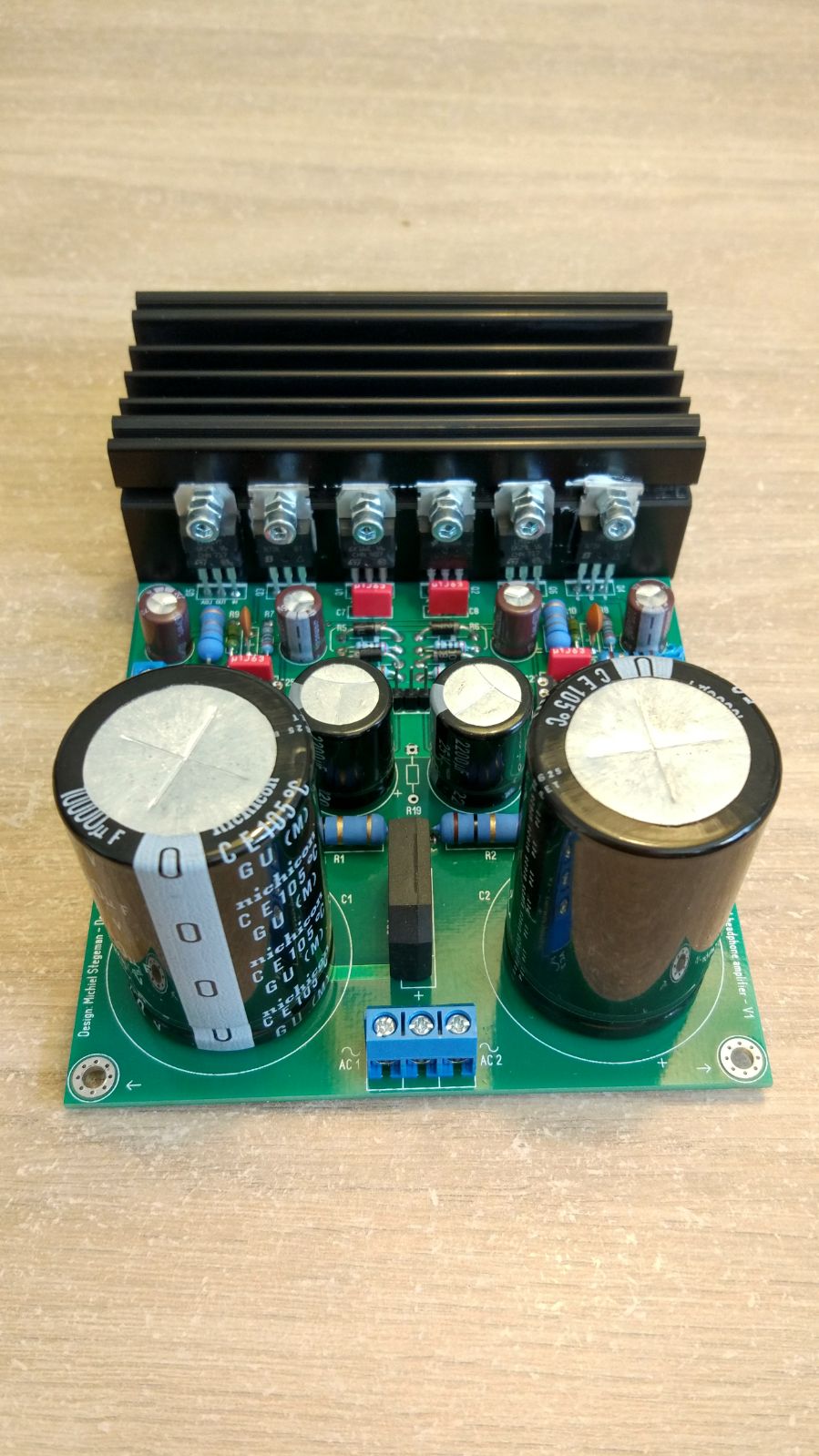

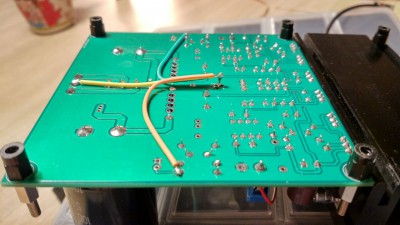

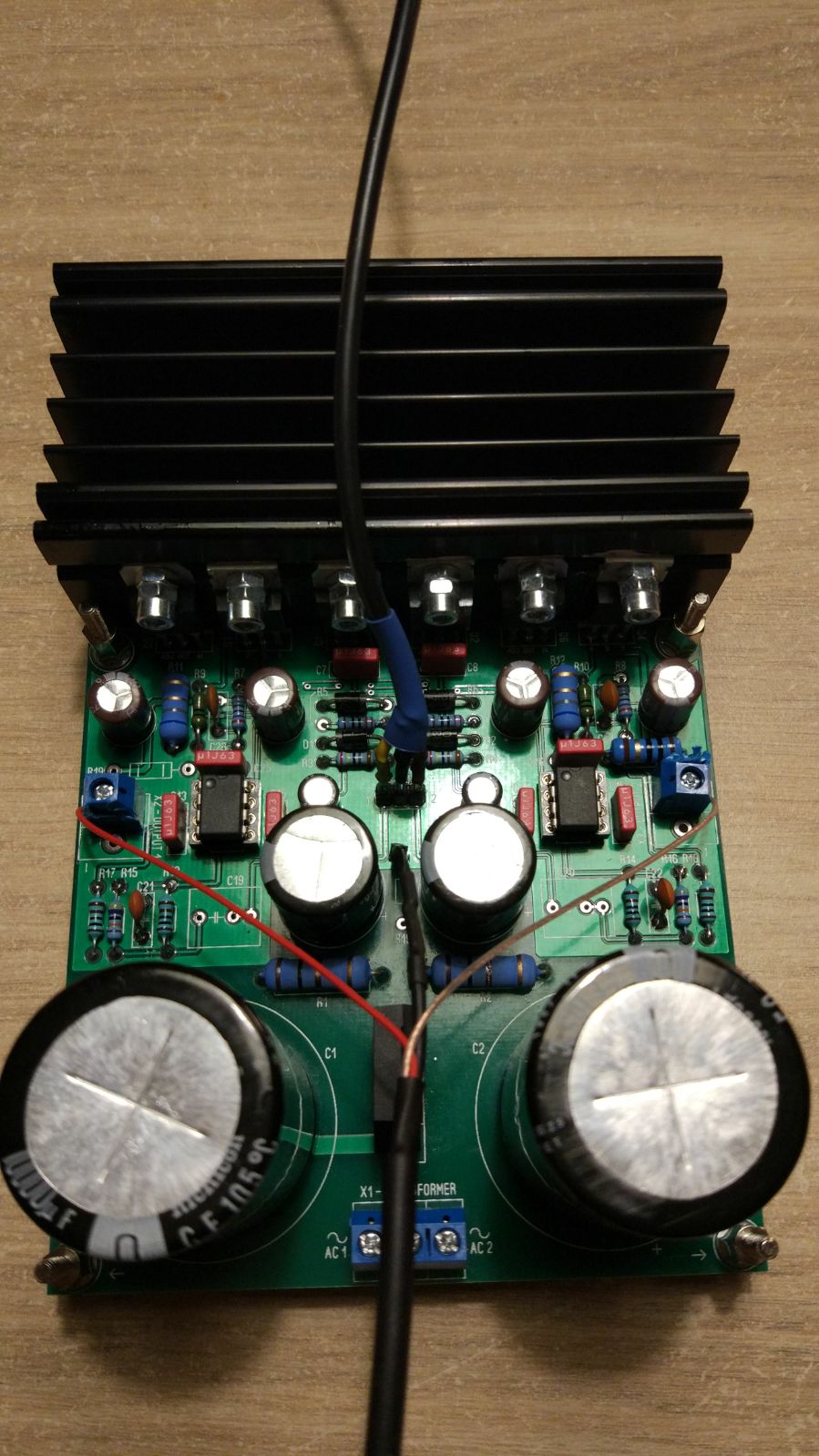

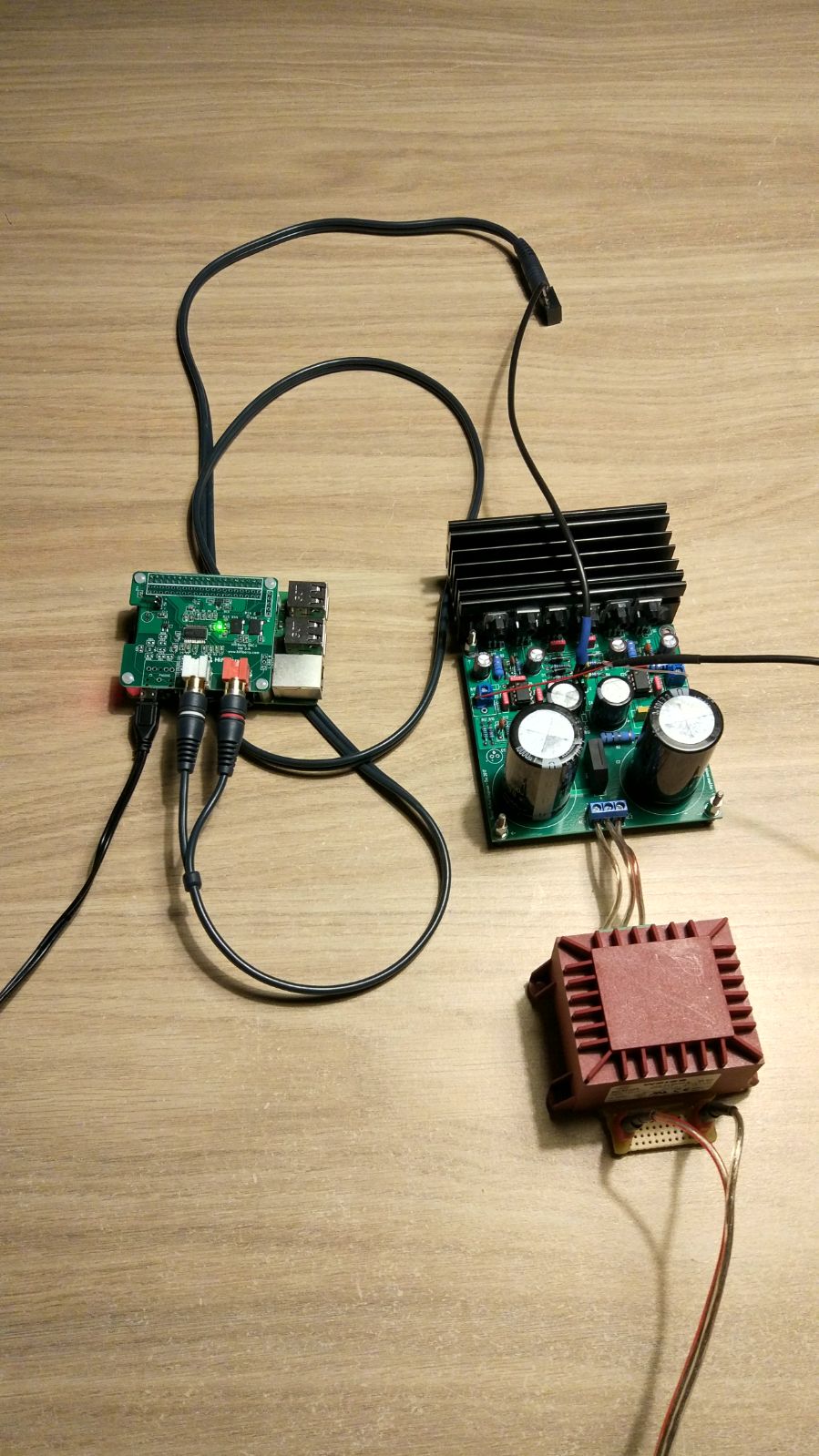

Kijk u eens

Vanavond weer lekker alle muziek opnieuw aan het ontdekken!

PS. Die heatsink zorgt ervoor dat de verwarming uit mag
+/- 65 °C, gemeten met een IKEA vleesprobe

[sevenup]

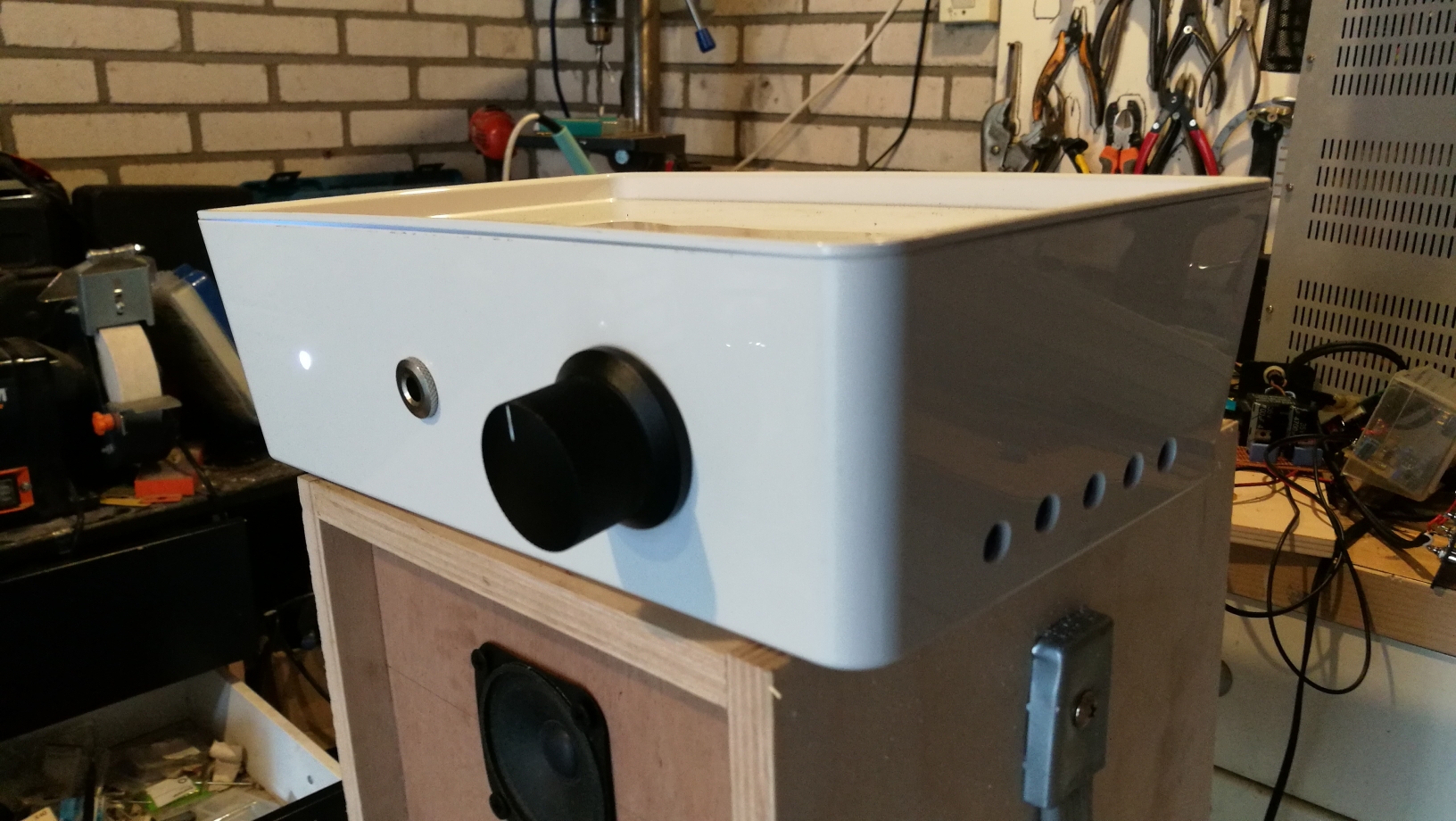

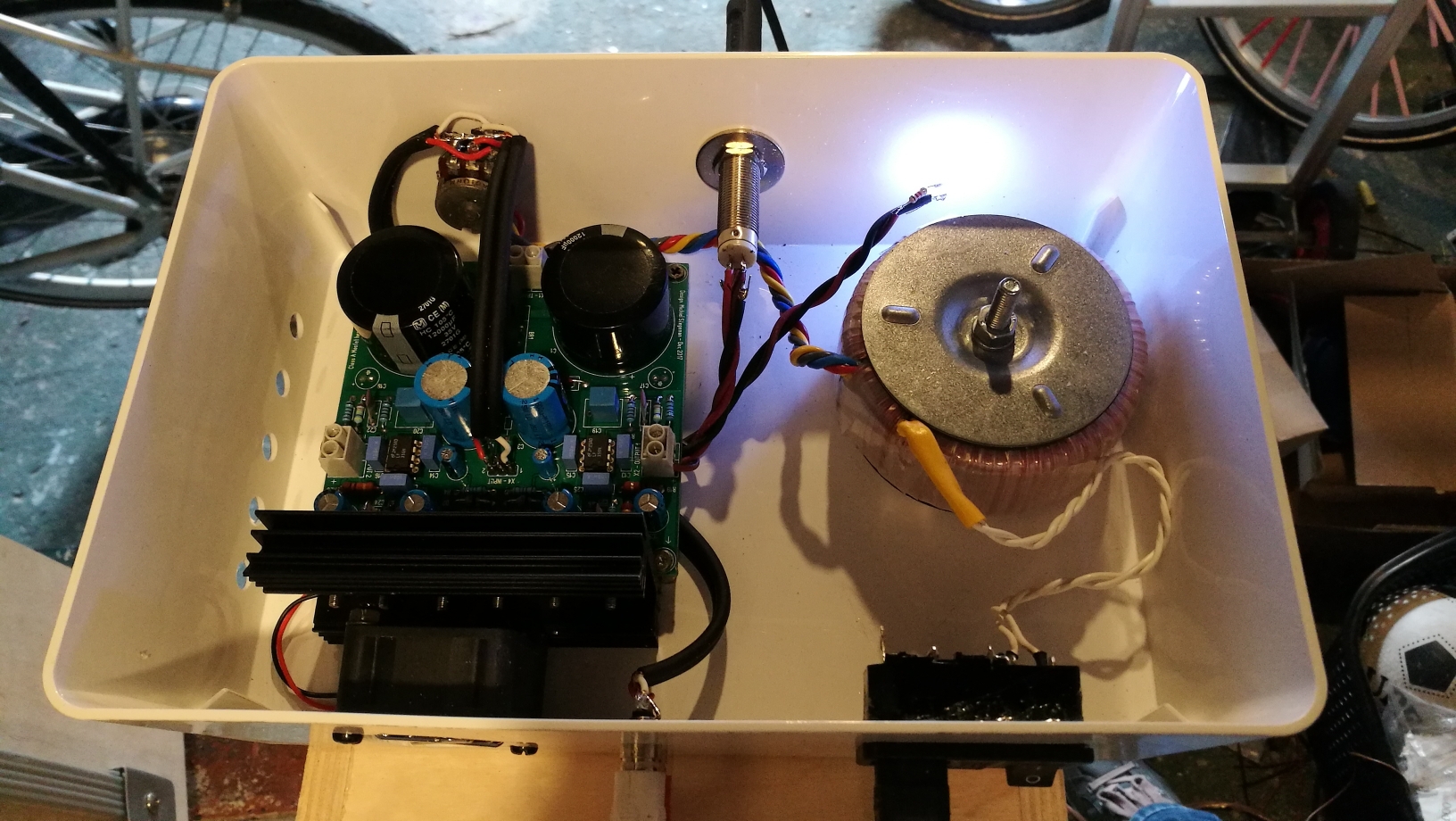

Heb hem nu in een kastje gebouwd.

[VintageHarry]

Netjes! Genoeg ventilatie voor die heatsink van 65gr?

[sevenup]

Netjes! Genoeg ventilatie voor die heatsink van 65gr?

Zit een ventilator achter, kan hem ook na lange tijd makkelijk aanraken.

[sevenup]

https://m.ikea.com/nl/nl/catalog/products/art/20280207/

[Vinculum]

Leuk! Wat zijn de geschatte kosten? Komt er nog een groupbuy of in ieder geval printen te koop?
Is inderdaad leuk voor op kantoor.

[sevenup]

Leuk! Wat zijn de geschatte kosten? Komt er nog een groupbuy of in ieder geval printen te koop?
Is inderdaad leuk voor op kantoor.

Ik heb nog 4 printen beschikbaar voor 5 Euro per stuk incl. verzenden.

Totale kosten:

Print 5 Euro
Onderdelen 20 Euro Zie pdf vorige pagina
Koelblok ? Iets van 3°C/W of groter

[Barry2001]

+/- 65 °C, gemeten met een IKEA vleesprobe

https://m.ikea.com/nl/nl/catalog/products/art/20280207/

Ikea is erbij Leuke versterker geworden zo Michiel, maar die ventilator .... groter koelblok geen optie?

[sevenup]

+/- 65 °C, gemeten met een IKEA vleesprobe

https://m.ikea.com/nl/nl/catalog/products/art/20280207/

Ikea is erbij Leuke versterker geworden zo Michiel, maar die ventilator .... groter koelblok geen optie?

Misschien nog wel, maar dan moet deze wel door de achterwand of iets dergelijks.
