Raspberry muziek streamer zelfbouw projectje

[Maikele]

Gister een vrij uurtje, eerst alle weerstanden gemarkeerd en uitgezocht:

Daarna bevestigd maar nog niet gesoldeerd:


Dit is het sjöström SSR-03 board voor de voeding van de Soekris DAC

Hebben jullie een foefje om te voorkomen dat weerstanden precies blijven zitten zoals nu als ik t board omdraai om te gaan solderen? Gaat dat goed als ik t board gewoon op een vlakke ondergrond leg?

[metabaron]

Stukkie tape of pootjes verbuigen...

[ds23man]

https://www.eoo-bv.nl/soldeerbenodigdhe ... bl142.html

[Maikele]

Stukkie tape of pootjes verbuigen...

Goeie tip. Ga een rol smalle papiertape scoren hierzo. Dank je.

https://www.eoo-bv.nl/soldeerbenodigdhe ... bl142.html

Das een handig ding zeg!
Als ik meer ga solderen in de toekomst is dat nog wel zeker t overwegen waard. Voor nu ga ik voor de tape-oplossing. Bedankt voor de tip

[ray5150]

Die is er ook in een wat eenvoudiger uitvoering, maar wel vaak uitverkocht :
https://www.eoo-bv.nl/soldeerbenodigdhe ... aam-1.html

[Maikele]

Die is er ook in een wat eenvoudiger uitvoering, maar wel vaak uitverkocht :
https://www.eoo-bv.nl/soldeerbenodigdhe ... aam-1.html

Maar dan heb je niet t voordeel dat je de componenten in positie kan houden tijdens solderen.
Gewoon met alle weerstanden naar beneden op papier en soldeerzijde naar boven gaat trouwens niet werken dan?

[ray5150]

Pootjes eerst ombuigen met een punttangetje, zo doe ik het 30 jaar.
Hele volksstammen solderen hun printjes met zo'n dingetje :

En voor het betere buigwerk gebruik je zo'n dingetje :
https://www.eoo-bv.nl/gereedschap/2181- ... igmal.html

[ds23man]

Die is er ook in een wat eenvoudiger uitvoering, maar wel vaak uitverkocht :
https://www.eoo-bv.nl/soldeerbenodigdhe ... aam-1.html

Maar dan heb je niet t voordeel dat je de componenten in positie kan houden tijdens solderen.
Gewoon met alle weerstanden naar beneden op papier en soldeerzijde naar boven gaat trouwens niet werken dan?

Karton is wat steviger, maar je printvoetjes steken uit.

[Maikele]

Pootjes eerst ombuigen met een punttangetje, zo doe ik het 30 jaar.

Dat zag ik me ook te bedenken maar wist niet of dat wel ‘good practice’ is, ja dus
45 graden naar binnen of naar buiten, wat is het best, of maakt het niet uit (rekening houdend met omliggende gebogen pinnentjes natuurlijk)

Hele volksstammen solderen hun printjes met zo'n dingetje :


En voor het betere buigwerk gebruik je zo'n dingetje :
https://www.eoo-bv.nl/gereedschap/2181- ... igmal.html

Aah ook een goeie, die kan ik hier zelfs denk ik nog wel vinden

Die is er ook in een wat eenvoudiger uitvoering, maar wel vaak uitverkocht :
https://www.eoo-bv.nl/soldeerbenodigdhe ... aam-1.html

Maar dan heb je niet t voordeel dat je de componenten in positie kan houden tijdens solderen.
Gewoon met alle weerstanden naar beneden op papier en soldeerzijde naar boven gaat trouwens niet werken dan?

Karton is wat steviger, maar je printvoetjes steken uit.

Hoe bedoel je dat? Als ik de weerstanden (zijn allemaal dezelfde fysieke grootte) op hun plek houd via een vlakke ondergrond zou t theoretisch goed moeten gaan, maar of dat in de praktijk ook gaat werken.
Karton drukt iets in en zorgt dan toch juist voor wat meer onderlinge afwijking?

[ds23man]

Papiertje werkt niet lekker tijdens het omdraaien, veel te slap.

[Maikele]

Papiertje werkt niet lekker tijdens het omdraaien, veel te slap.

Aah ok, ik snap m. Ook goeie tip. Volgens mij moet t alles bij elkaar goed komen. Thanks

[ray5150]

45 graden naar binnen of naar buiten, wat is het best, of maakt het niet uit (rekening houdend met omliggende gebogen pinnentjes natuurlijk)

Naar buiten, natuurlijk. de krachten die er dan op komen te staan zorgen ervoor dat de weerstand op z'n plek blijft zitten.
Buig je de pootjes naar binnen, dan komt die kracht er niet op staan en zal de weerstand scheef gaan zitten na het omdraaien.
Wat ook goed werkt is eerst 1 pootje solderen, print omdraaien om te kijken of de weerstand nog goed zit en eventueel bijstellen, en daarna het tweede pootje solderen. kost echter wel veel meer tijd.

[Maikele]

45 graden naar binnen of naar buiten, wat is het best, of maakt het niet uit (rekening houdend met omliggende gebogen pinnentjes natuurlijk)

Naar buiten, natuurlijk. de krachten die er dan op komen te staan zorgen ervoor dat de weerstand op z'n plek blijft zitten.
Buig je de pootjes naar binnen, dan komt die kracht er niet op staan en zal de weerstand scheef gaan zitten na het omdraaien.

Nu je dat zo uitlegd klinkt dat erg logisch maar kom er zelf maar eens op. Thanks.

Wat ook goed werkt is eerst 1 pootje solderen, print omdraaien om te kijken of de weerstand nog goed zit en eventueel bijstellen, en daarna het tweede pootje solderen. kost echter wel veel meer tijd.

Yep dat had ik mezelf ook voorgenomen.

[ds23man]

Dat ombuigen werkt alleen maar per weerstand. Als je alle weerstanden monteert krijg je de draadjes niet meer gebogen door gebrek aan ruimte.

[ray5150]

Inderdaad, je moet dan ook eerst de pootjes inkorten.

[Maikele]

Dat ombuigen werkt alleen maar per weerstand. Als je alle weerstanden monteert krijg je de draadjes niet meer gebogen door gebrek aan ruimte.

Inderdaad, je moet dan ook eerst de pootjes inkorten.

Okee dat moet ik ook even in de praktijk gaan meemaken. De print is redelijk ruim opgezet, ik houd hier ook rekening mee. Bedankt, klasse alle tips, gaat goed komen volgens mij

[ds23man]

Zo'n montage ding is redelijk simpel te maken met wat alu hoeklijn, 2 scharnieren, een sluiting en wat zachtschuim. Vroegah (1988) eens gedaan toen ik 50 2KW dimmerprinten moest solderen.

[Maikele]

Zo'n montage ding is redelijk simpel te maken met wat alu hoeklijn, 2 scharnieren, een sluiting en wat zachtschuim. Vroegah (1988) eens gedaan toen ik 50 2KW dimmerprinten moest solderen.

Cool!! Weet niet of ik zo handig als jou ben, maar wellicht t proberen waard haha

[ds23man]

Oh ja, en wat popnageltjes!

[Zweitse]

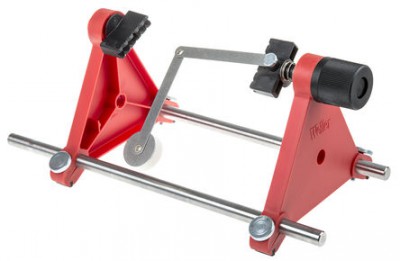

Ik gebruik deze, werkt voor mij perfect.
Weller

[ds23man]

Is het de bedoeling om de weerstand vast te zetten met dat armpje?

[Zweitse]

Is het de bedoeling om de weerstand vast te zetten met dat armpje?

Yep

[Maikele]

Oh ja, en wat popnageltjes!

Ik gebruik deze, werkt voor mij perfect.
Weller

Ook handig! Ik zal eens kijken wat er lokaal te krijgen is hier. Deze ziet er ook best high-tech uit zeg.

[democles]

Wat is er op tegen om de weerstanden 1 voor 1 te solderen,heb je al de voorgaande geopperde installaties niet nodig.

Gewoon er in ,ombuigen (aan de onderkant) en vastbakken......................

Wel een grote voedingsprint voor de DAM dac,wat is daar het voordeel van?

http://www.zelfbouwaudio.nl/forum/viewt ... 20&t=22211

[Maikele]

Wat is er op tegen om de weerstanden 1 voor 1 te solderen,heb je al de voorgaande geopperde installaties niet nodig.

Gewoon er in ,ombuigen (aan de onderkant) en vastbakken......................

Wel een grote voedingsprint voor de DAM dac,wat is daar het voordeel van?

Niks op tegen, sterker nog; ik denk ook dat dat de uiteindelijke oplossing gaat worden, maar ik laat de praktijk de beste van alle aangedragen oplossingen bepalen.
Ja toen ik m binnenkreeg had ik de grootte ook een tikkeltje onderschat. Het is een zogenaamde superregulator. En hij is symetrisch uitgevoerd; +9V 0V -9V
Verder is de opbouw vooral in de eerste stage ruim opgezet om ook de mogelijkheid te hebben om elco’s liggend te kunnen monteren. Er zit dus iets loze ruimte her en der, maar het voordeel is een erg flexibel ontwerp met tal van uitbreidings en tweakmogelijkheden (die ik overigens niet ga benutten waarschijnlijk) en een erg duidelijke aanduiding van de componenten. Erg mooie kwaliteit print ook. Niet goedkoop.
