805 versterker: game SET and match...

[Jan Geert]

Inderdaad gespoten met koperlak.
De rest van de kast is nu gespoten in antraciet radiatorlak.
In de trafokap heb ik 2 rozet patronen geboord zodat de lucht weg kan. Ook de onderplaat is geperforeerd.

'Audioromy' wordt nog steeds aangeboden via Ebay vanuit China. Daarnaast is er een Nederlandse (web)winkel die het merk voert:

http://www.highendshop.nl/buizenversterkers-gentegr/

[Jan Geert]

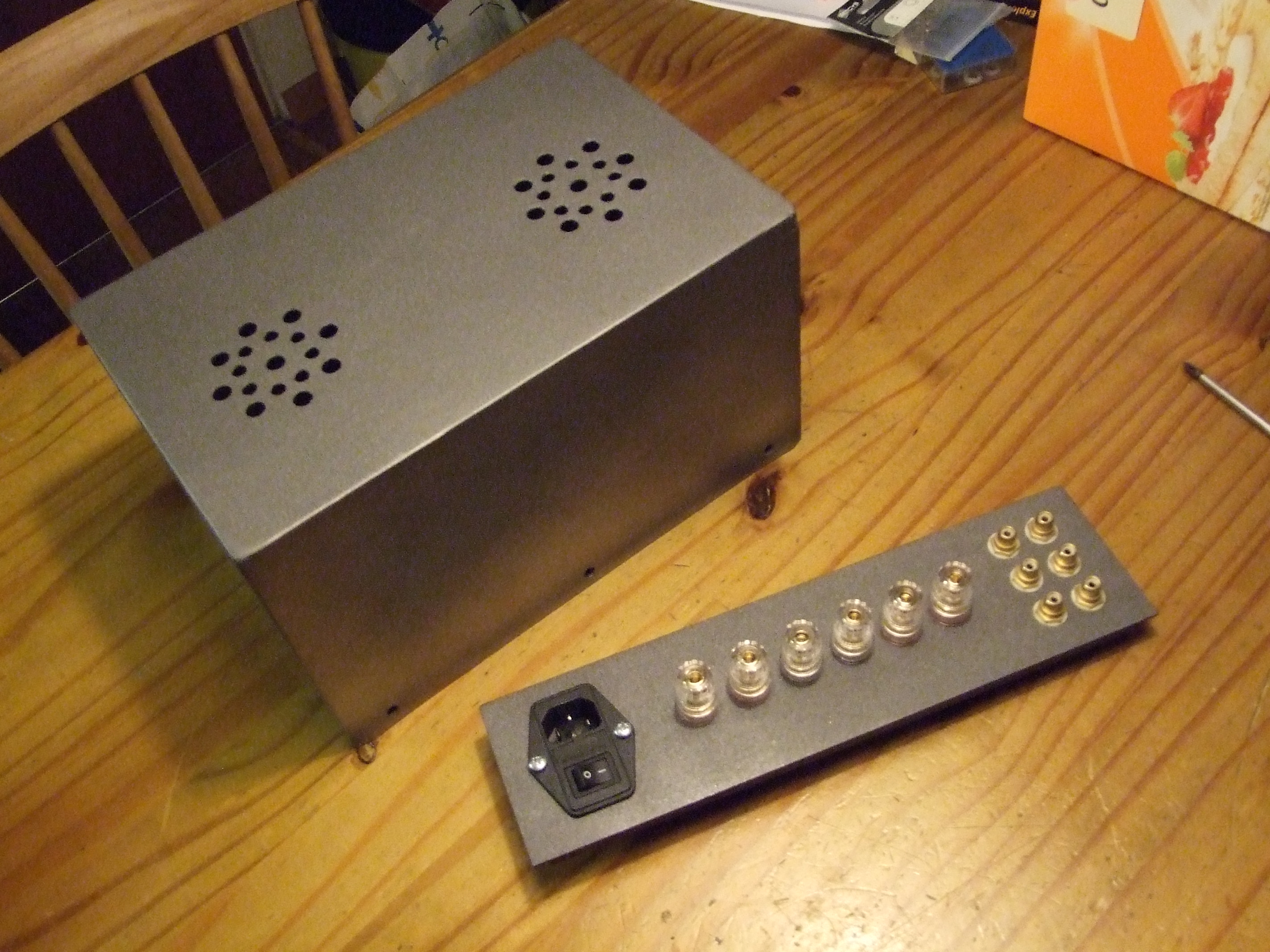

nieuw achterpaneel en de trafokap met luchtgaten

[Stef]

Mooi!

[Jan Geert]

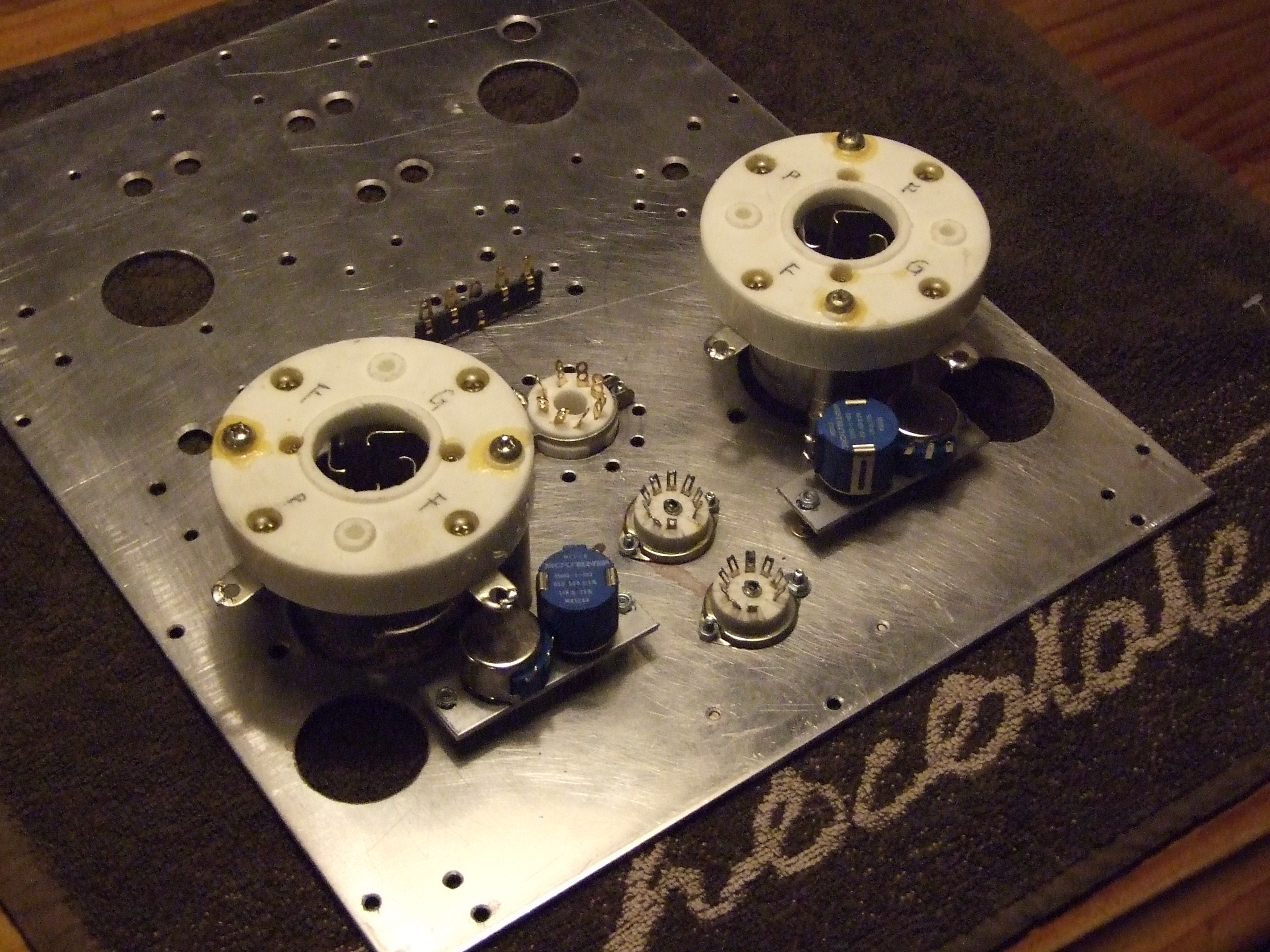

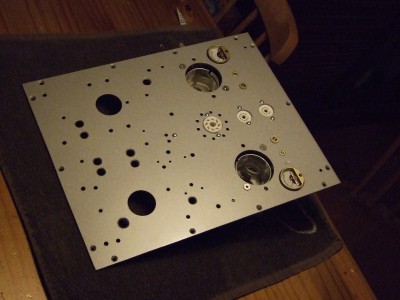

Vanavond maar de 'real estate' voor de signaalcircuits geplaatst. De trafo's gaan zo laat mogelijk, dat is nogal een gesjouw.
Zo monteert wel lekker makkelijk. Hierna gaat de kastombouw er tegenaan.

[ray5150]

Zo, da's een beste lading gaten die je daarvoor hebt moeten boren.
Respect !

[Ah!buis]

Zo, da's een beste lading gaten die je daarvoor hebt moeten boren.
Respect !

Er is duidelijk? te zien dat daarbij enige versterking is genuttigd
Anne

[Jan Geert]

Als je bedoelt dat het hier en daar niet helemaal perfect is klopt dat natuurlijk.
Ik had ergens een 'wegloper' toen ik naar een andere boor overschakelde. Die was niet scherp genoeg

[Ah!buis]

Als je bedoelt dat het hier en daar niet helemaal perfect is klopt dat natuurlijk.
Ik had ergens een 'wegloper' toen ik naar een andere boor overschakelde. Die was niet scherp genoeg

Hè, dat had je nauw niet moeten vertellen, ziet er prachtig uit
't Ging mij om wat eronder ligt
Anne

[Jan Geert]

Hè, dat had je nauw niet moeten vertellen, ziet er prachtig uit

Jij neemt 't nou niet zo nauw met de spelling, hè

[Jan Geert]

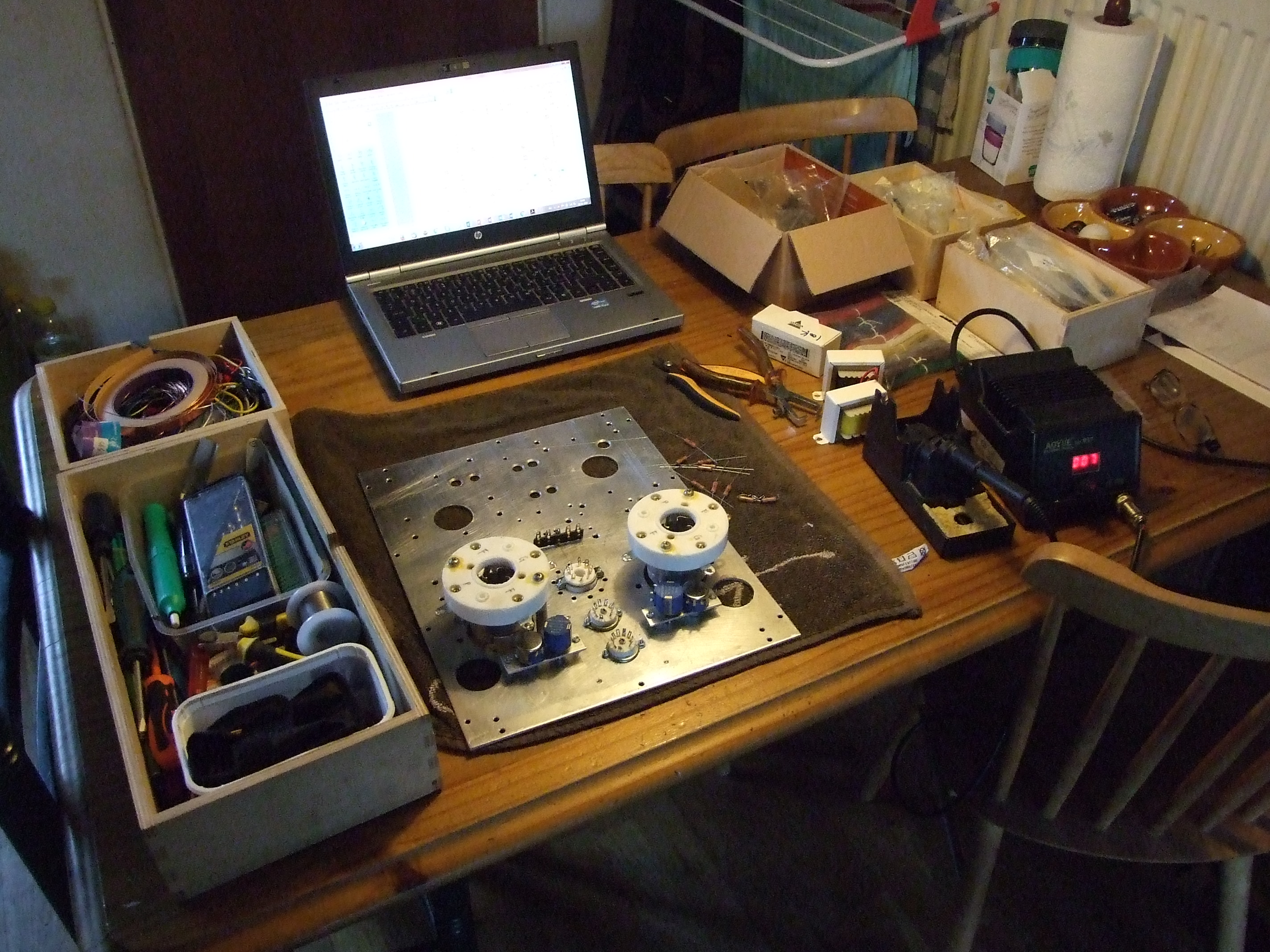

welaan, we beginnen met het solderen:

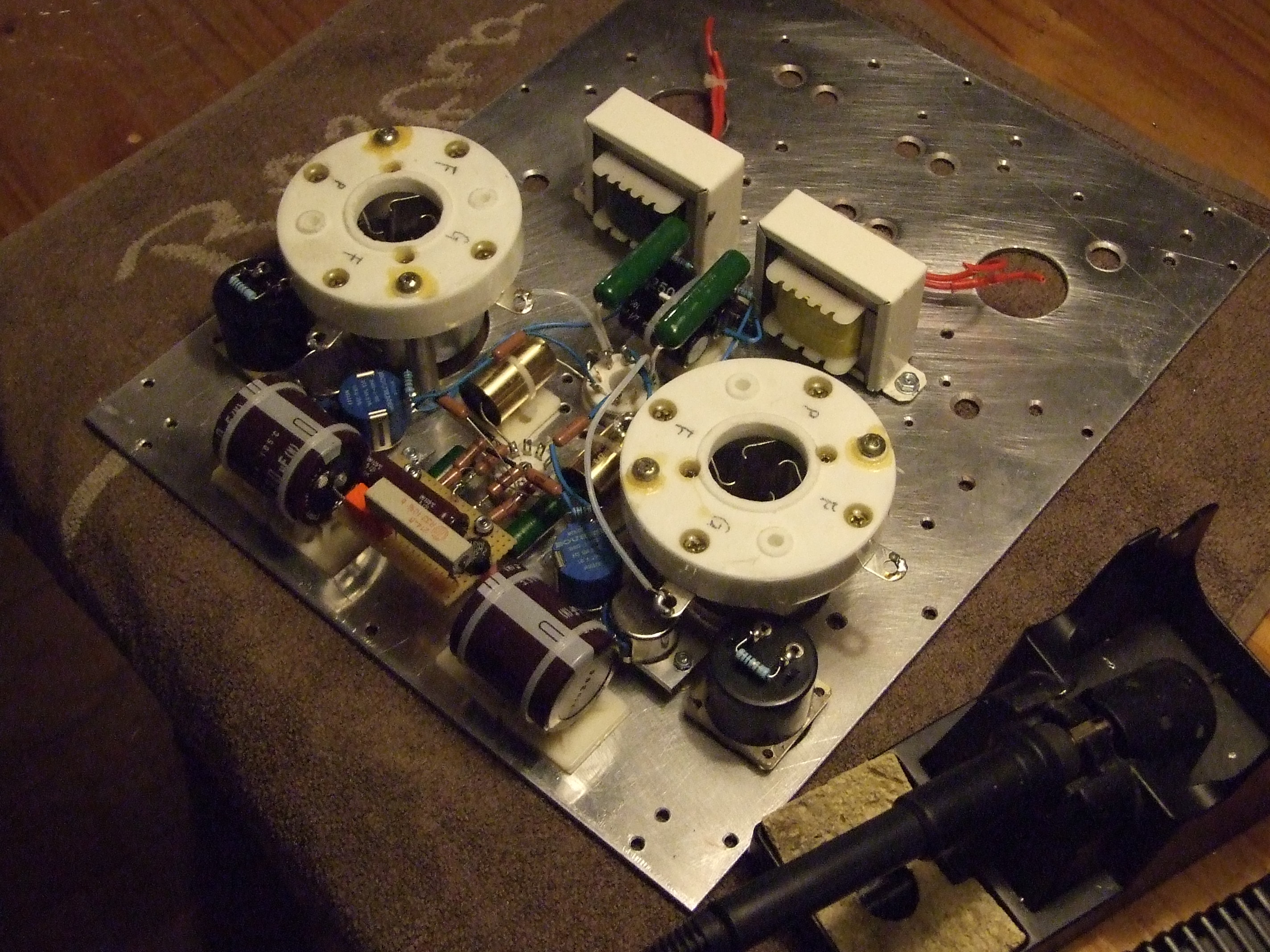

En een namiddag verder zit het signaalcircuit erop:

de condensatoren zitten natuurlijk niet vast, maar dit is voor het idee. Op de print komen de gelijkrichters en de eerste afvlakking van de HS, NRS en de 10v/ 3.25A gloei voor de 805 buizen.

[Ah!buis]

Hè, dat had je nauw niet moeten vertellen, ziet er prachtig uit

Jij neemt 't nou niet zo nauw met de spelling, hè

Komt idd wel 's voor dat ik het eng vind, al die gaten
Anne

[Jan Geert]

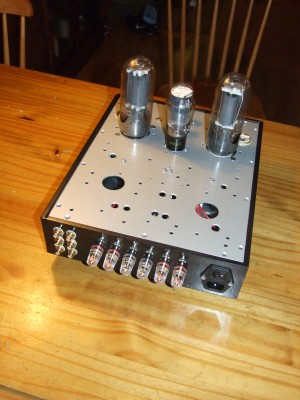

Even een foto-momentje. De trafo's staan er nog niet op. De signaal schakeling en de ingangsbedrading zitten er al wel in.
Ik moet eigenlijk alleen de print met de gelijkrichters + afvlakking nog maken.

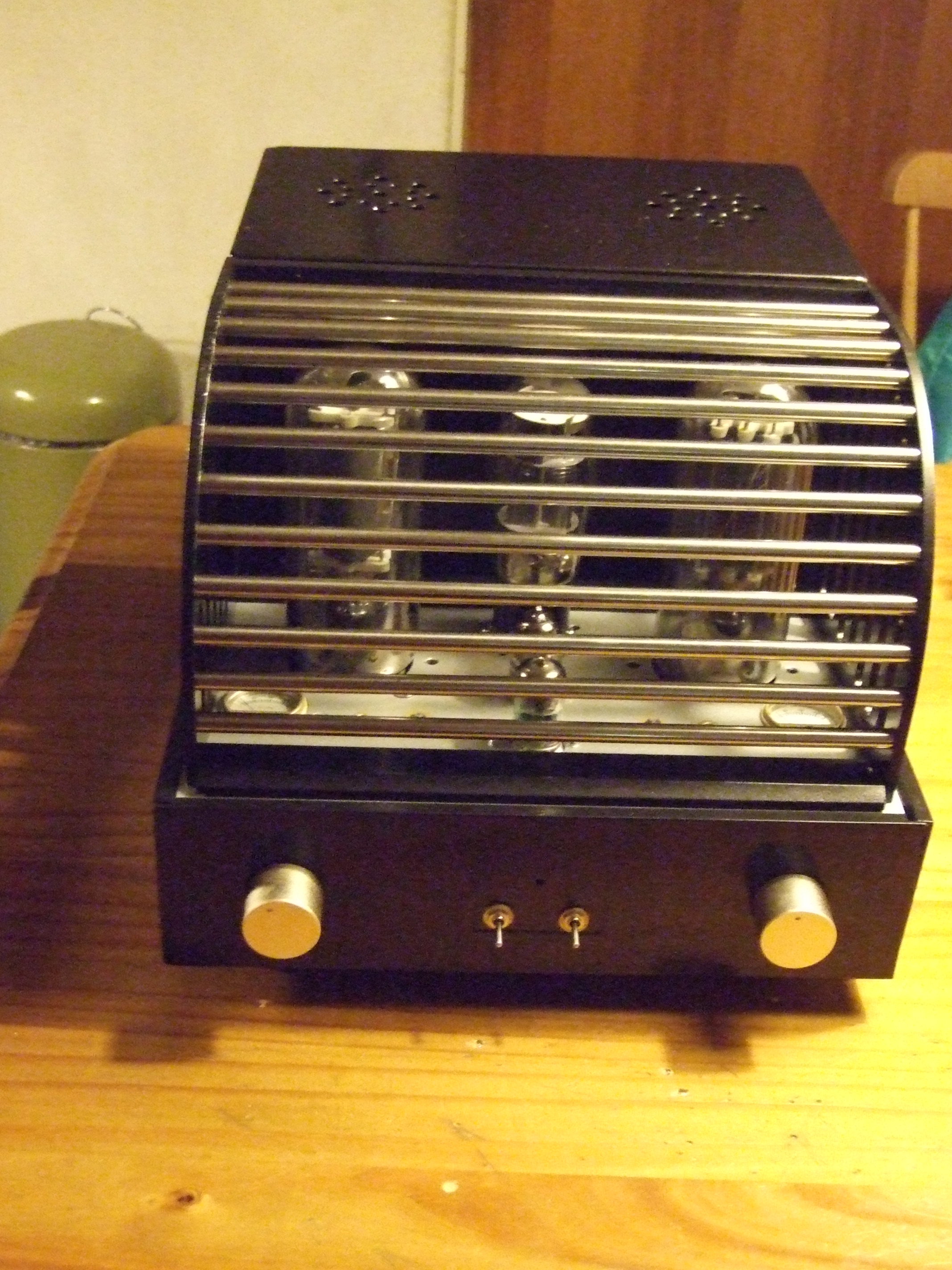

en met de trafokap en het beschermrooster. It looks kinda mean

[Shadow]

Geweldig!

[Stef]

Erg mooi!!

[AatV]

Wat hebben die arme buizen gedaan om achter de tralies te moeten!?

groet,
Aat

[democles]

De bovenplaat ziet er nu een stuk robuuster uit dan het originele stukje blik

[Jan Geert]

Wat hebben die arme buizen gedaan om achter de tralies te moeten!?

groet,
Aat

Het zijn een beetje heethoofden. Maar waarschijnlijk laat ik ze wel vrij..

[Barry2001]

Proeftijd na vrijlating

PS goed bezig daar!

[Jan Geert]

Zo'n een printje bakken kost eigenlijk nog best wel een hoop tijd. Ik heb nu even geen zin meer. Alleen de regulator voor de 6AS7 moet er nog op gezet worden.
In het midden staat de negatieve voeding. Links- en rechtsboven staan de 10V/ 3,25A voedingen voor de gloei van de 805 buizen.

Voor de transistor in de regelaar ben ik weer terug naar een TIP50. Een TO3 inpassen (BUX85A) is wat erg ambitieus qua ruimtegebruik, en nog meer overkill in deze toepassing dan de TIP50 (TO220). Met die maximaal 30mA staat ook een TIP50 rustig te pruttelen.

In totaal komen er 18 'gewone' diodes op het bord en 12 zeners.

Ik zit me alleen nog af te vragen waar ik het standby relais het beste in kan passen: ik heb hem nu in de 'middenaftakking' van de spanningsverdubbelaar zitten (zie schema vorige pagina). Ik ben een beetje bang voor de spoelspanning - hoogspanning afstand, al heb ik met dit relais (JZC42F-12) nooit problemen gehad in dit soort toepassingen. Maar normaal houd ik hem aan de wisselspanning kant.

[Ah!buis]

Je bedoeld het relais schakeld tussen de trafo en daar waar de twee elco's aan elkaar zitten ?
Dan is dat wisselstroom en je zit daar dan op de halve hoge spanning, zal wel gaan.
En de BUX85A is ook een TO-220, geen TO-3.
Anne

[Jan Geert]

En de BUX85A is ook een TO-220, geen TO-3.
Anne

My bad. Ik had in mijn hoofd dat ik 85A had liggen en toen ik een paar TO3's zag liggen met 'BUX" heb ik niet verder gekeken.

Dat bleek dus geen 85A, maar 48A.... een 1000v(CE)/ 15A ding. Beetje veel.

85A heb ik niet. TIP50 zit daar niet ver vandaan.

[Jan Geert]

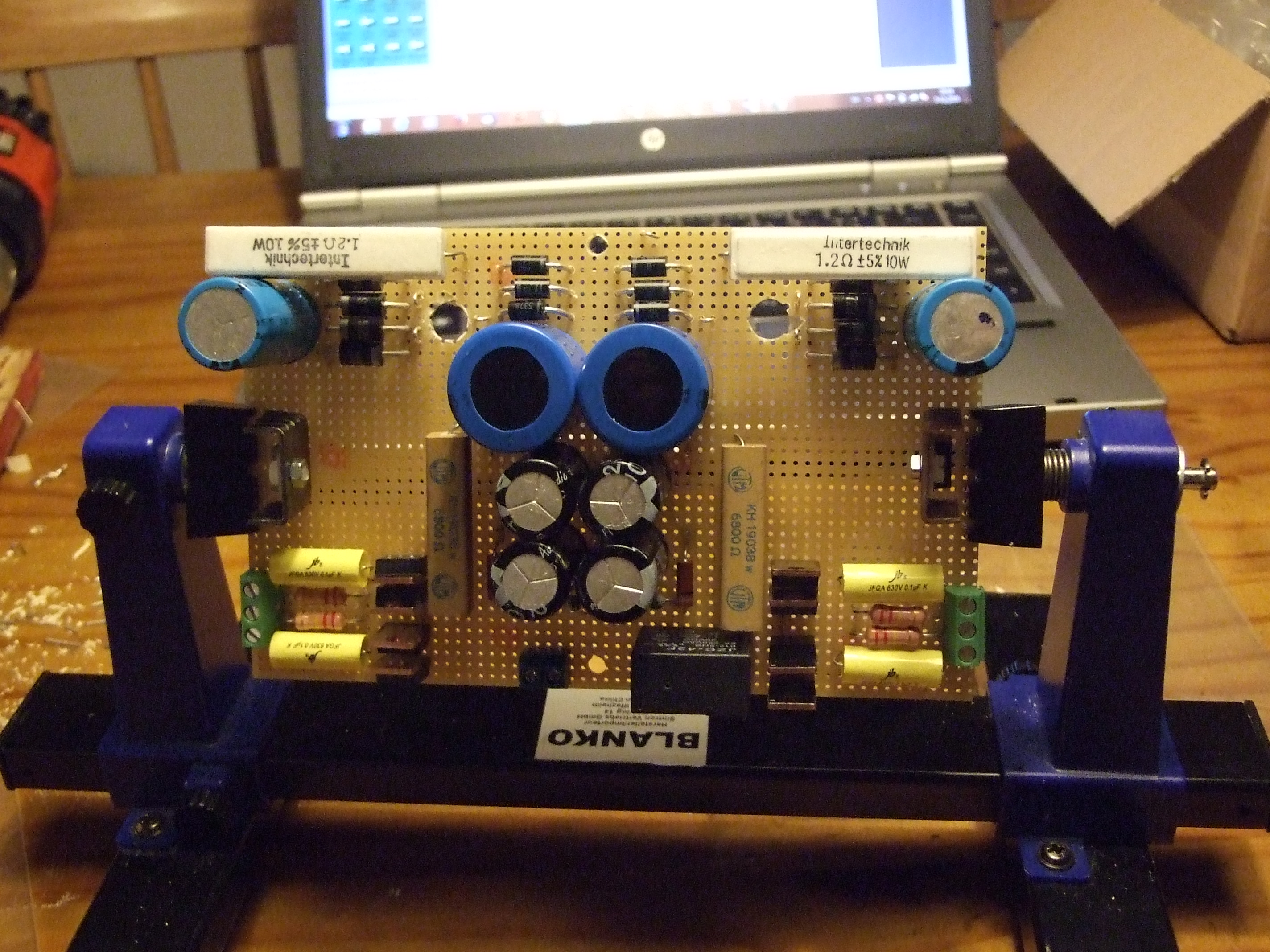

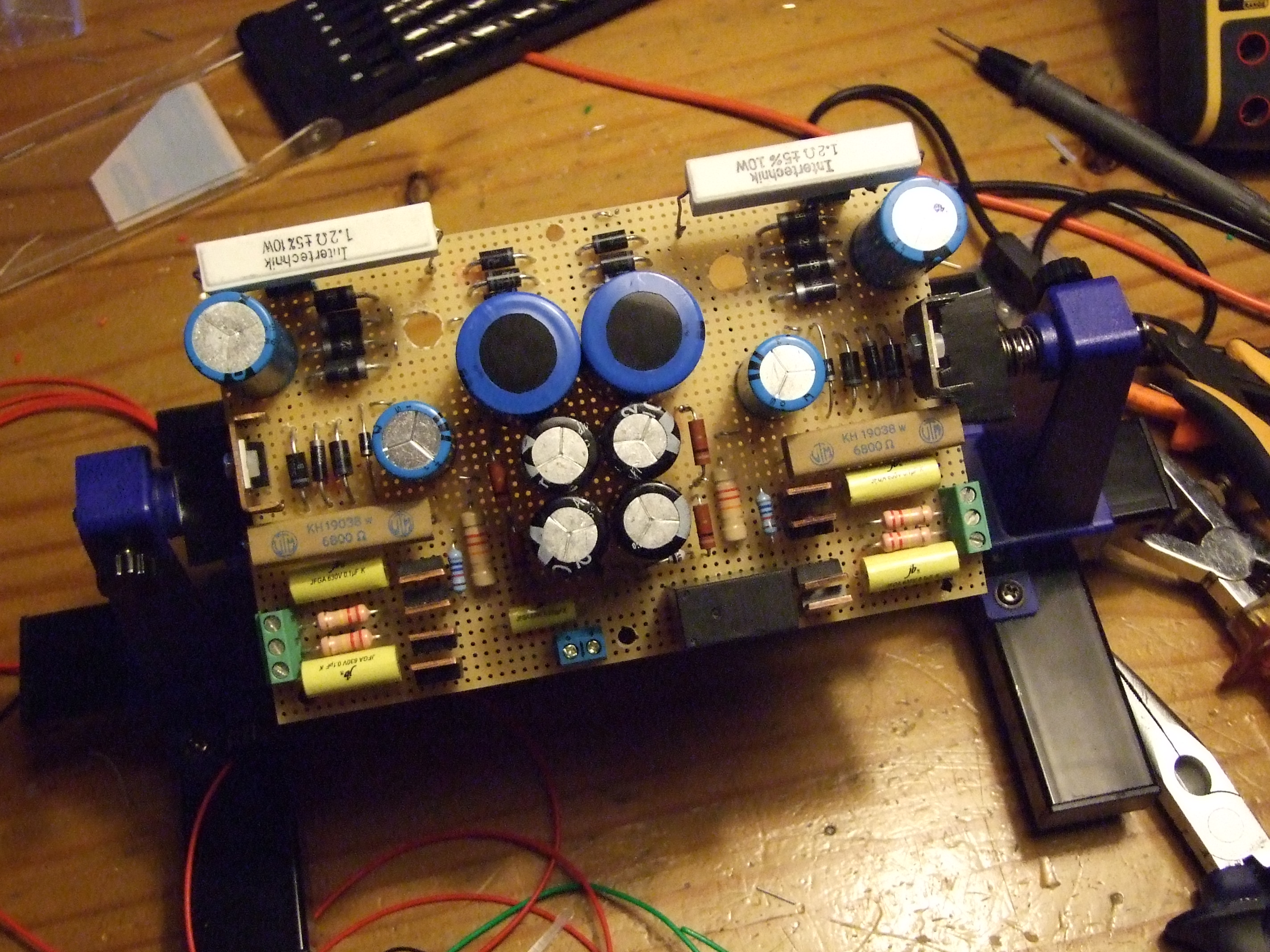

Printje is helemaal klaar nu. Uiteindelijk zijn het 20 diodes en 12 zeners geworden. Ik had de terugloopdiode over de TIP50 vergeten.
Sommige weerstanden zijn eenvoudig verwisselbaar van buitenaf. Dit omdat ik niet zeker weet wat de spanningen gaan worden. Ook de 10v voor de 805 gloei moet worden 'getuned'. Met 3,25A wil je daar eigenlijk geen regelaartje hebben.

Ook de achterkant is redelijk overzichtelijk gebleven, met aardig wat ruimte.

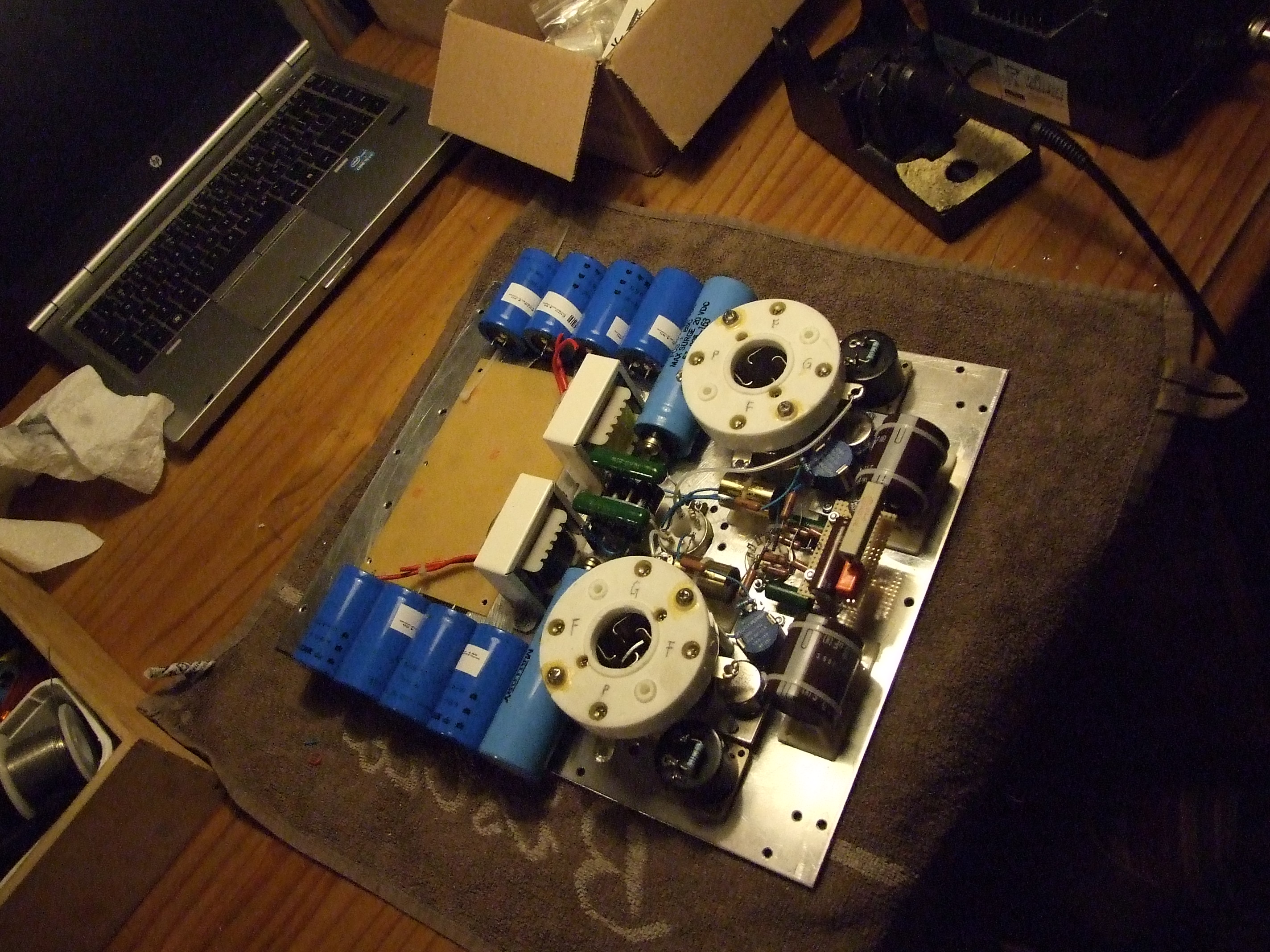

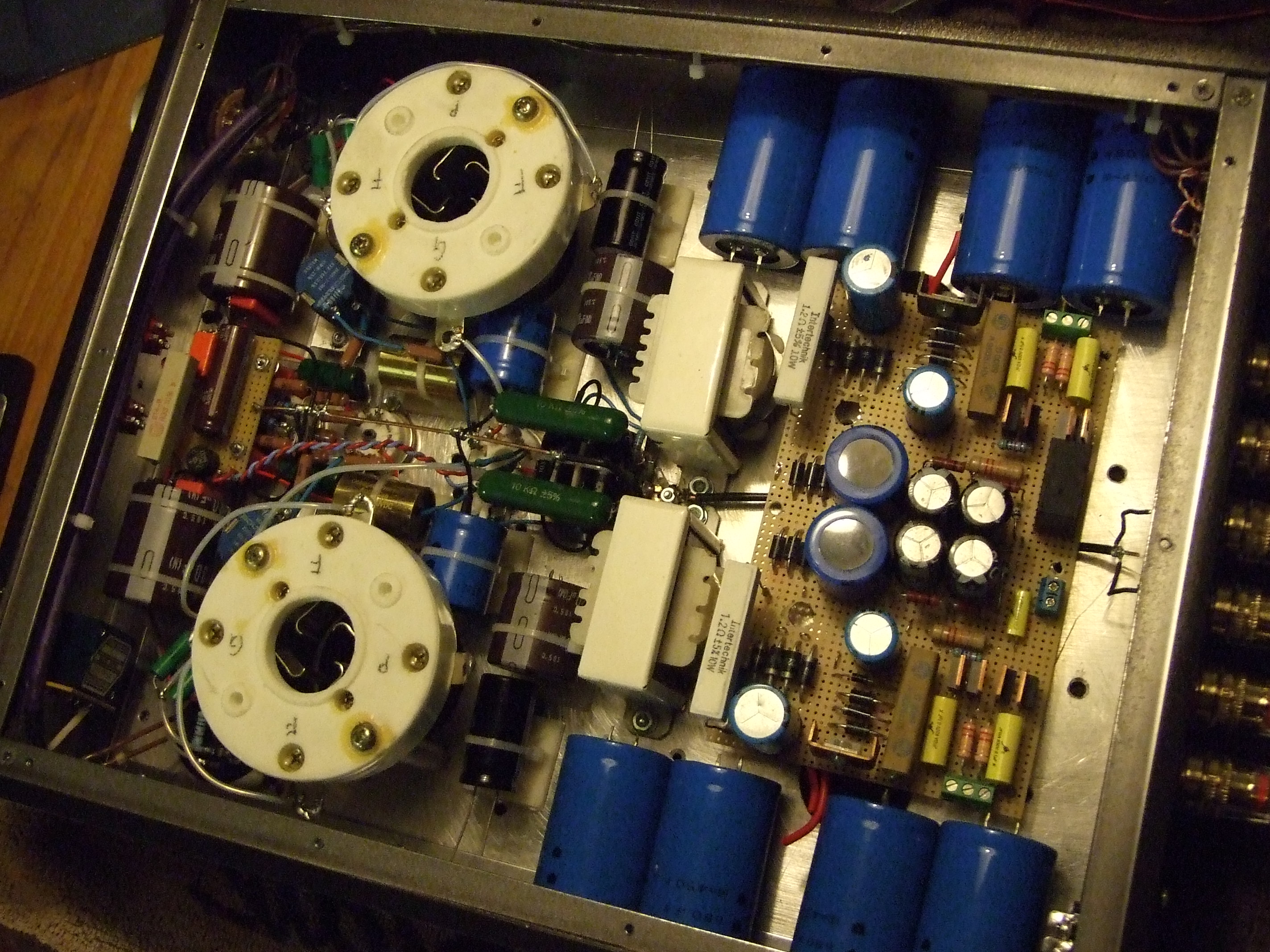

En maar weer eens een definitieve 'sfeerimpressie' van de binnenkant.

De oplettende lezertjes zullen zien de beide Mallory condensatoren verdwenen zijn. In die plaats zit nu een paar veel kleinere zwarte condensatoren, en een bruine - de eerste cap voor de voeding van de mu-stage. Die zat eerst verstopt tussen de jumbovoet en de kastwand. Ik heb ook nog geprobeerd plaats te vinden op de hoofdprint, maar dat was te ambitieus.
De Mallory had nèt gekund, maar hij heeft schroefaansluitingen, waar je dan niet meer bij kan. Allemaal niet zo praktisch.

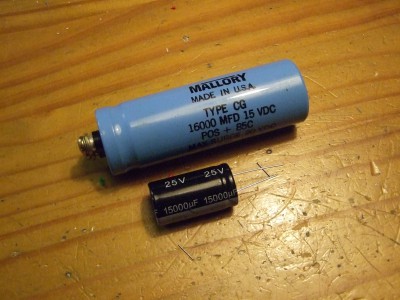

Ik vraag me toch af waarom dat ding zo onbeschoft groot is. Ziehier een fotootje van de Mallory (16.000uF/ 15VCD) naast een goedkoop standaardcapje van 15.000uF/ 25V. Ze zou verwachten wat de laatste, door de hogere isolatiewaarde, wat groter is, maar hij komt niet in de buurt:
Het ziet er nogal idioot uit:

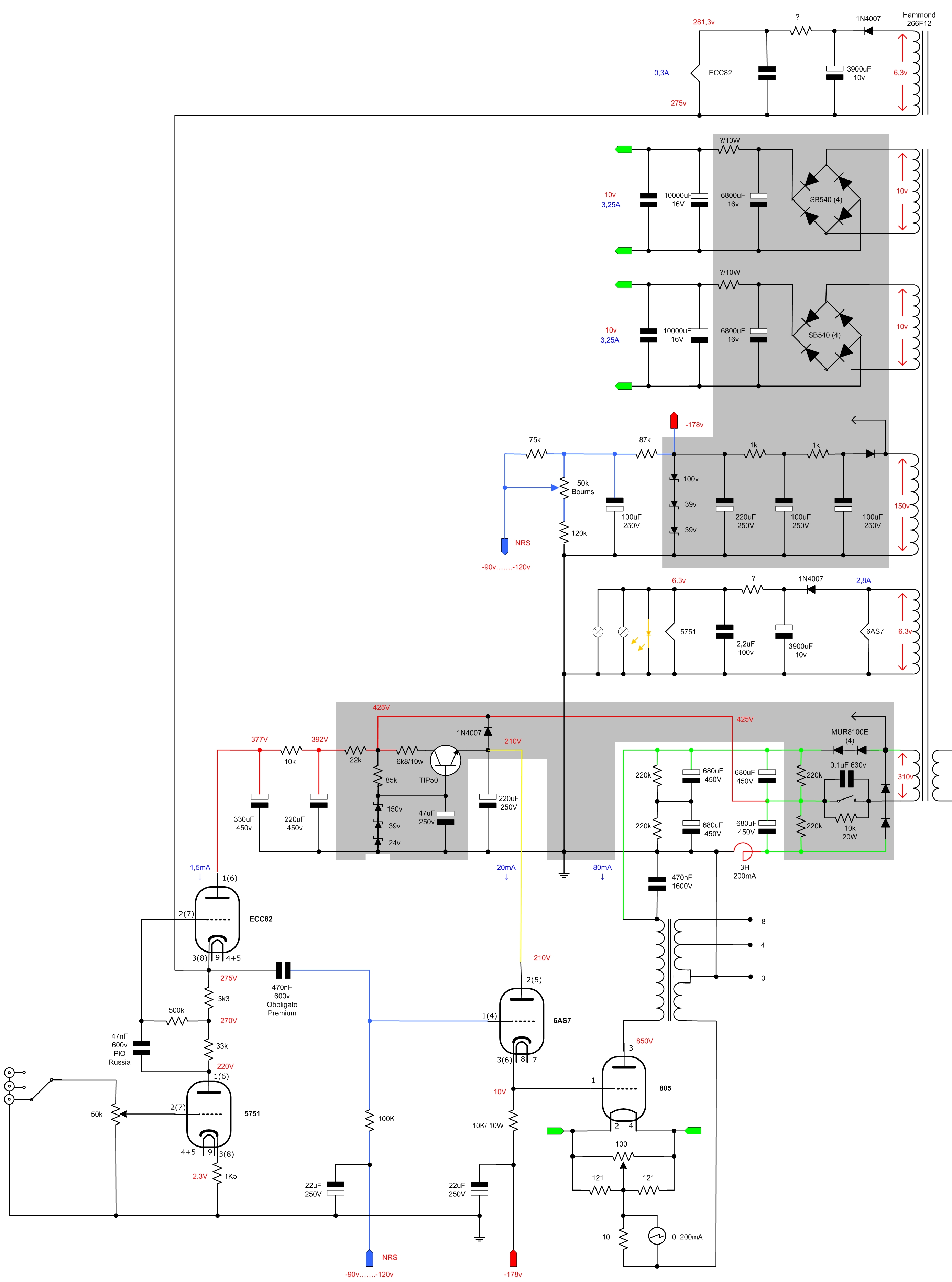

Maar weer even een update van het schema. Grijze gedeelte staat op de gaatjesprint. Ik werk ook wat met kleurcodes om makkelijker te kunnen zien wat waar moet worden aangesloten.. Op de print zijn 'oogjes' gezet waar de voedingslijnen makkelijk in kunnen worden gesoldeerd. Ik heb verschillende kleuren teflon montagedraad hiervoor.

[ray5150]

Mooie symmetrische opbouw van die print. je kunt zien dat er over is nagedacht.

[Pjotr]

Hoi Jan Geert, waar teken jij die mooie schema's mee? Ziet er goed uit:



Alleen, al is het dan buizen, dan nog hebben componenten een nummer.

[Jan Geert]

weet ik, en ik neem me elke keer voor dat ook te doen, want dat praat zoveel makkelijker

Maar als ik het schema opzet weet ik alleen zeker dat alles nog gaat veranderen. En om dat met de nummering bij te houden is lastig. Visio ondersteunt dat niet. Misschien moet ik een een specifiek voor schematuur ontwikkeld programma gaan gebruiken. Maar ja, hobby, hè.

Ik zal mijn leven beteren.
