Mobiele Bluetooth boombox.

[Chris_T]

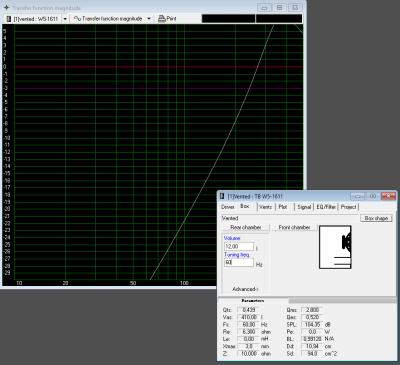

Heb je wel de goede driver/parameters te pakken?
Ik krijg met WinISD een vergelijkbaar plaatje namelijk.

Qua belastbaarheid is Basta misschien wat optimistisch, AJhorn (een ander simulatie programma) laat ook iets meer uitslag zien.
Wel een stuk minder dan WinISD.
Daarnaast valt zoiets ook wel lastig te simuleren, de compliantie (zeg maar veerstijfheid) is niet constant voor drivers en ook afhankelijk van de genoemde verliesfactoren.
Voor Qa vul ik meestal 75 in als de kast licht gevuld/bedekt is met demping.
50 wanneer het volgepropt is.

Wat betreft indeling, bij mijn ghettoblaster heb ik een klepje gemaakt voor de accu/electronica.
Met een cilinder slot zelfs (voor onbevoegden)
Je zou zoiets ook met 'thumbscrews' kunnen uitvoeren.

Edit
Plaatje:

[Douwe84]

Zal wel iets verkeerd staan als de resultaten zo afwijken...

Ik maak een verwijderbaar klepje welke met 4 schroeven/inbussen/inslagmoeren vast zit. De indeling vwb driver ruimte vorm/inpassen elektronica ruimte enz is even een dingetje, om hem zo compact mogelijk te houden...

[Chris_T]

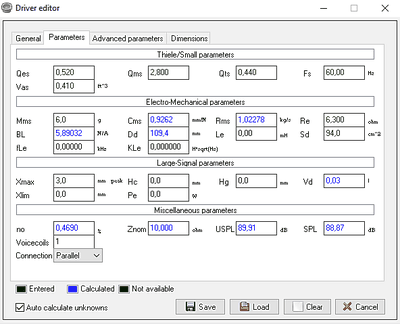

Ah ik zie het al, je hebt de bewegende massa (Mms) handmatig ingevuld en vergeten de genormaliseerde belasting (Znom) in te vullen.
Bij het invoeren gebruik ik alleen de parameters Qes, Qms, Fs, Vas, Re, Le, Sd, x-max, Pe en Znom.
De rest wordt automatisch aan de hand van deze gegevens berekent.

Wel vreemd dat er zo'n verschil is met de datasheet.
WinISD berekent voor Mms 7.5g, terwijl tangband 5.9g opgeeft.
Zo'n verschil kan geen afrondfoutje zijn.
Ik vermoed dat de opgave van Tangband dus niet helemaal klopt.

Vooralsnog zou ik alleen de parameters invullen/gebruiken die ik hierboven genoemd heb.
Vas, Qts, Fs is eigenlijk het enige (en belangrijkste!) wat nodig is om een geschikt volume te bepalen/berekenen.

Om zeker te zijn van een optimale afstemming is het beste om de drivers zelf op te meten.
Ik zou dat wel eventueel voor je kunnen doen.

[Douwe84]

Dan ben ik te onnauwkeurig geweest...

Dat aanbod wil ik wel op in gaan, als we dan toch gaan proberen voor 't beste resultaat te gaan...

Zal filtering achteraf ook nodig zijn?

[Chris_T]

De fout ligt bij tangband hoor, waarschijnlijk hebben ze meerdere metingen samengevoegd.

Of een filter nodig is, is op voorhand moeilijk te zeggen.
Het hangt af van de situatie/plaatsing.
Ik verwacht niet dat het nodig is in geval van een boombox.

De W5-1611/W5-2106 is namelijk ontworpen om filterloos in te kunnen zetten met een brede baffle van rond 35-40cm.
Met een boombox kom je makkelijk aan deze breedte.
Daarbij zal je ook weer een boost krijgen in het laag-midlaag wanneer deze op de grond gezet wordt.
De bafflestep wordt dus weer gecompenseerd door de plaatsing.

Misschien dat een kleine notch nodig is de resonantie bij 3-4kHz wat te dempen.
Dat zal met luisteren beoordeeld moeten worden.

[Douwe84]

Ok, duidelijk

Ik zal mijn tetris skills eens proberen op te vijzelen om tot een werkbaar resultaat te komen..

Voor het meten van de drivers zijn enkel de drivers nodig van mijn kant of nog meer ? En hoe zie je dat voor je ? Datum prikken en meeten ?

[Chris_T]

Alleen de drivers zijn nodig.
Ik denk dat het handigst is om deze even langs te brengen of op te sturen (aangetekend, dan is het ook verzekerd tot €500).
Of je moet er een dag voor uit willen trekken.
De ophanging moet namelijk eerst even losgemaakt worden voordat het meten kan beginnen.
Met het meten zelf ben ik een paar uur kwijt.

Ik kan eventueel ook de frequentie respons voor je opmeten.
Dan maak ik wel een testbaffle die ca. het voorkant formaat van jouw toekomstige boombox heeft .
Op die manier zijn op afstand ook filtersuggesties te doen.

[Douwe84]

Ok! Dan zal ik eerdaags de drivers gaan bestellen.

Zijn er webshops welke ik beter kan vermijden? Europe-audio las ik minder positieve verhalen over geloof ik...

[Chris_T]

E.A. oef ik heb daar bijzonder slechte ervaring mee .
Weet niet of het nog steeds zo erg is, maar ik zou daar niet bestellen.

Tegenwoordig haal ik al mijn spulletjes bij Rumoh.nl die ook forum sponsor is.
Als (aktief lid) kan je evt. 5% ZBA korting krijgen op de bestelling.
Kan ook meer leveren dan op de website staat, zou daarvoor even een mailtje sturen.

[Douwe84]

Ik zag de "goedkope" variant zo snel niet op de site staan idd, ik ga mailen!

[Douwe84]

Goed,

Een paar weken verstreken en
contact met rumoh gehad maar hij kon de driver niet zo scherp leveren als gehoopt.

Spectrum audio kan wel leveren maar geeft als tip de W5-2106 als de betere driver, volgens de beste man omdat de plastic conus details om zeep helpt...

Een id om die ook te simuleren of zeg je op voorhand al dat 't m niet word.

Verder nog geen fluit opgeschoten

[Chris_T]

Ah jammer, de service van Rumoh is namelijk zeer goed.

Ik weet niet of de W5-2106 'beter' is.
Wat ik wel aan de metingen kan zien is dat de membraan resonanties in het midhoog en tophoog minder sterk zijn bij de 2106.
Daar staat tegenover dat de 1611 een veel mooiere 30 graden frequentierespons heeft.

Het grootste probleem bij buitengebruik is de luchtvochtigheid.
In de avond/ochtend kan dat flink oplopen tot dauw aan toe.
Vooral bij een meertje of zeegebied.
Een papieren conus kan daar niet tegen (op den duur).
Aan de andere kant kan polypropylene weer slecht tegen zonlicht (UV) en zal het broos worden.
Papier verkleurd alleen.
Wat beter is zal dus voornamelijk van het gebruik afhangen.

Nieuwe sim's zijn in ieder geval niet nodig, de belangrijkste parameters zijn identiek.

[Douwe84]

Dan lijkt de W5-1611 me een betere keuze ja.. ik heb zojuist gemaild.

-Edit- niet leverbaar tot eind december...

[Douwe84]

Schopje, zojuist een setje W5-1611SAF besteld.

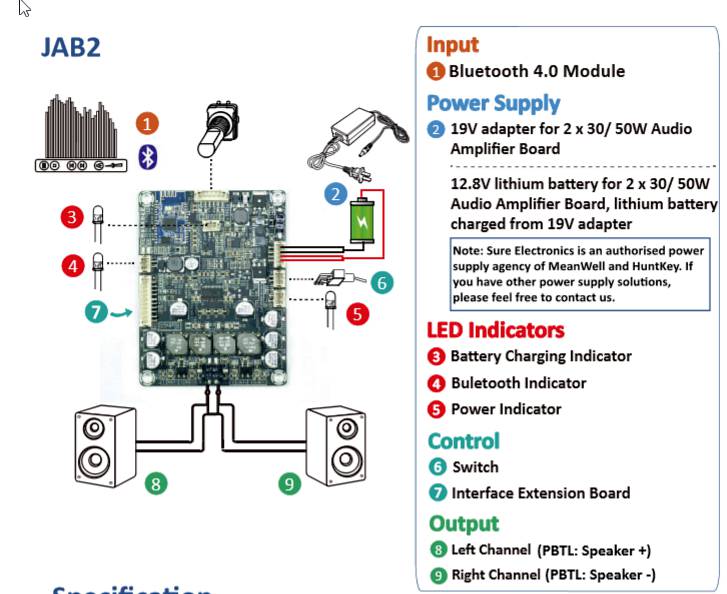

Vwb de aansturing ben ik een bordje tegen gekomen met geïntegreerde amp / BT 4.0 / lipo lader enz the works, van het merk Sure welke wel goed bekend staat.

Deze doet 2x30W max, ze hebben ook een 2x15W bord maar deze heeft bluetooth 2.1...

Hier een linkje http://store3.sure-electronics.com/aa-ja32472

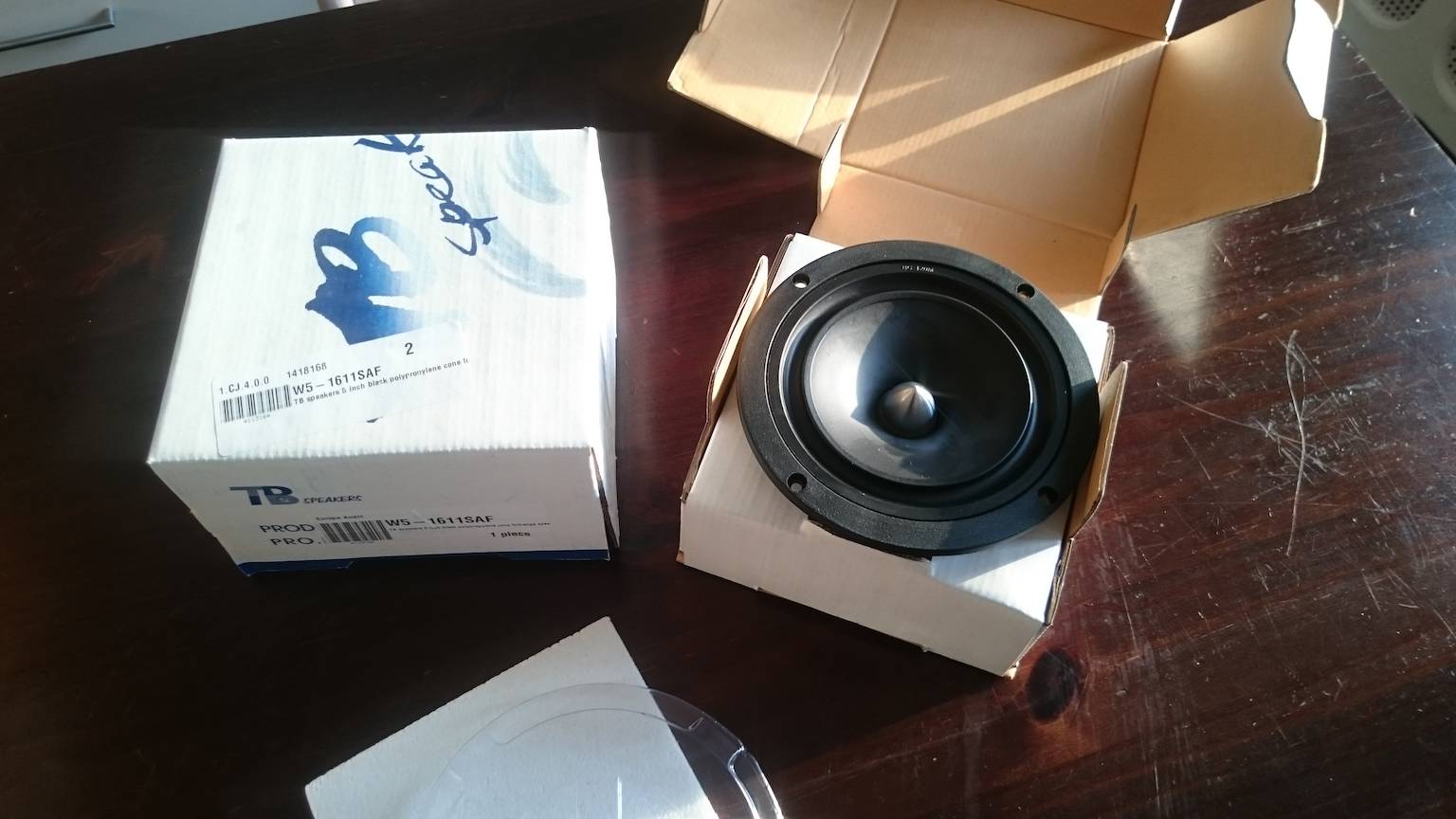

Speakers zijn binnen

[Douwe84]

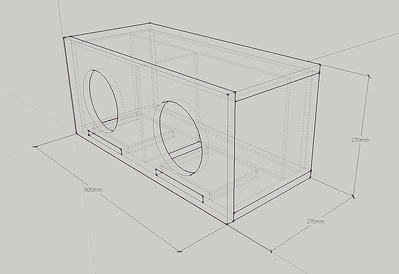

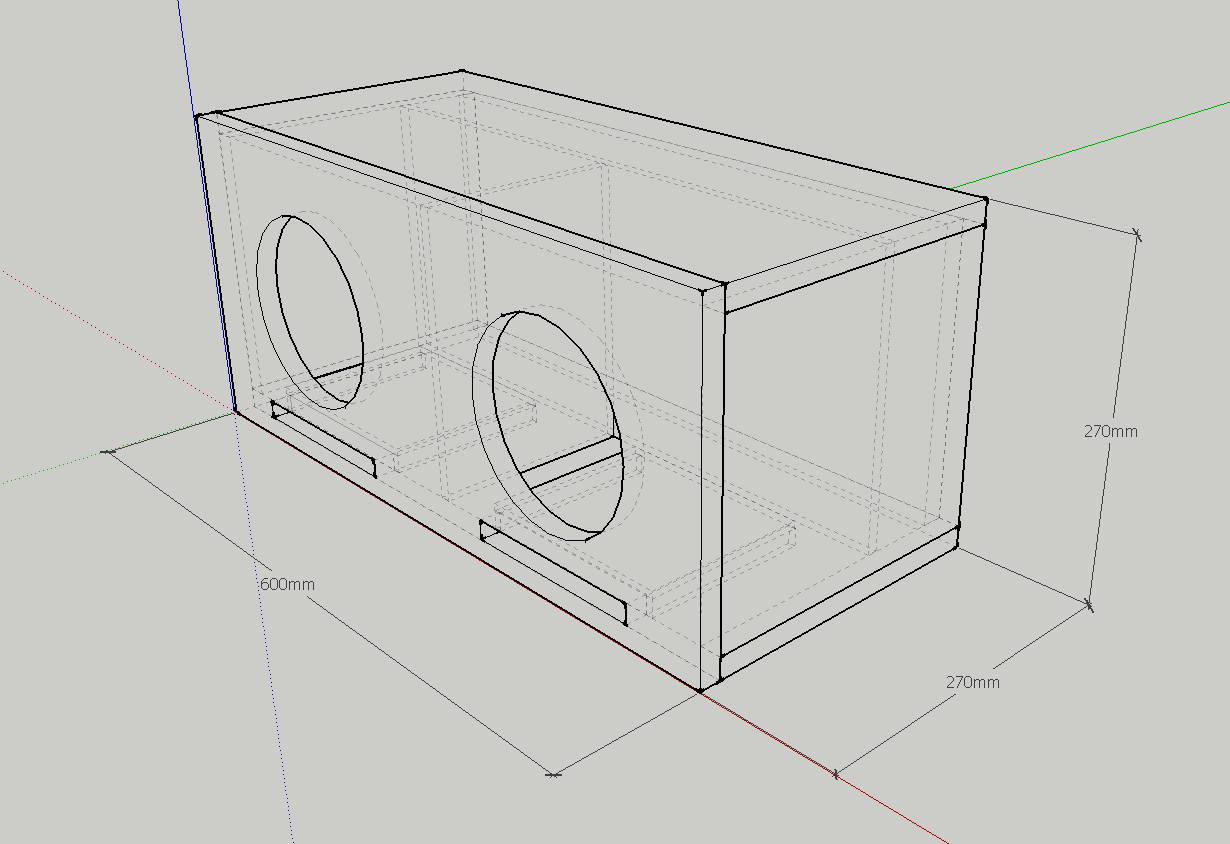

Beetje aan het priegelen geweest met Sketchup

Dit is 11 liter met een poort van 16cm breed, 1,5cm hoog en 14cm lang.

Tuning op 60Hz, port velocity max 6.5m/s

Word een aardig ding maar dat vind ik helemala niet erg.

[Douwe84]

Ik trap 'm ff omhoog.

Contact gehad met Chris en hij kan door omstandigheden niet assisteren met 't project.

Is er iemand die feedback wil geven op hetgeen ik nu doe ? Om te voorkomen dat ik een waardeloos apparaat maak

Met de informatie die Chris me al eerder in deze threat verschafte ben ik tot deze kast gekomen, afstemming, verliezen e.d. zoals hij ze aangaf in te voeren in Winsisd.

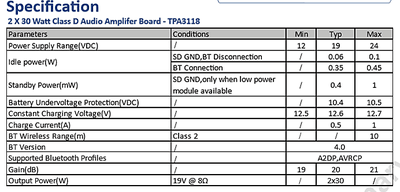

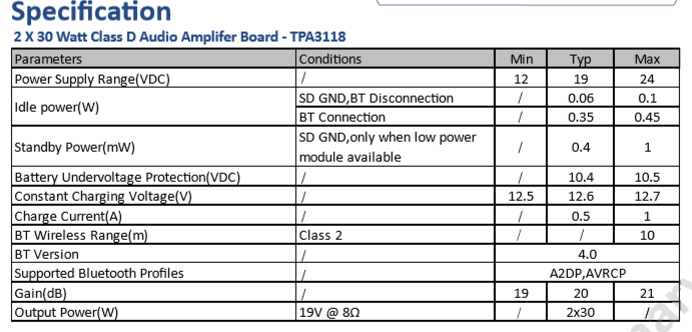

Om het geheel aan te sturen heb ik deze op het oog:

Die 2x30watt ga ik niet halen, de speakers zijn 8 Ohm en op de accu levert hij een stuk minder vermogen. Nog is het als ik Chris goed begrepen heb echt wel voldoende zijn.

Tevens nog een vraag over de te gebruiken accu, kan dit een gewone lipo 3s accu zijn uit de modelbouw ? Ik zie daar namelijk meer draden op zitten dan enkel plus en min...

Of is het makkelijker / beter een aantal lipo cellen in serie / parallel te zetten om aan het gewenste vermogen en voltage te komen ?

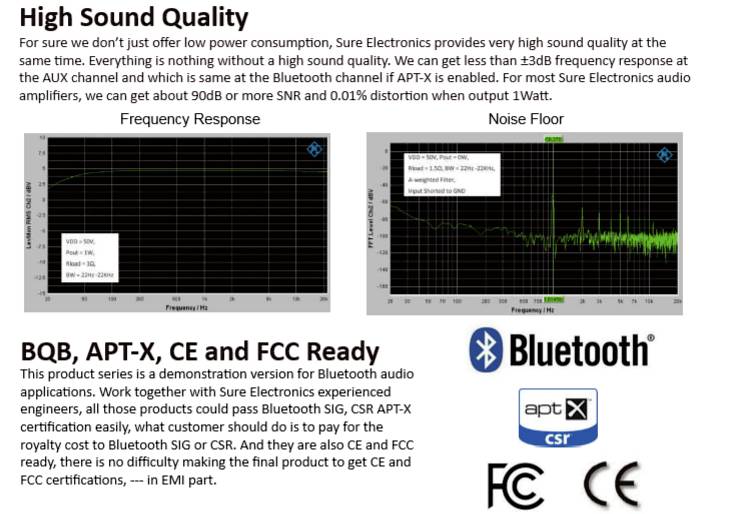

Bijgevoegd de PDF van sure zelf over de mogelijkheden van dit bordje.

JAB Board.ai.pdf

(2.46 MiB) 1294 keer gedownload

[Douwe84]

Om hier maar weer eens wat stof af te blazen...

Ik heb uiteraard na een verse installatie van de pc de bestanden van de simulaties niet meer.

het volume wordt 10 - 12 liter echter wil ik de lengte van de baspoort weten en juist daar gaat het mis.. ik krijg op een of andere manier de tfm grafiek niet zoals ik het gewend ben, ik moet iets als filter invoeren geloof ik maar kan niet meer vinden wat...

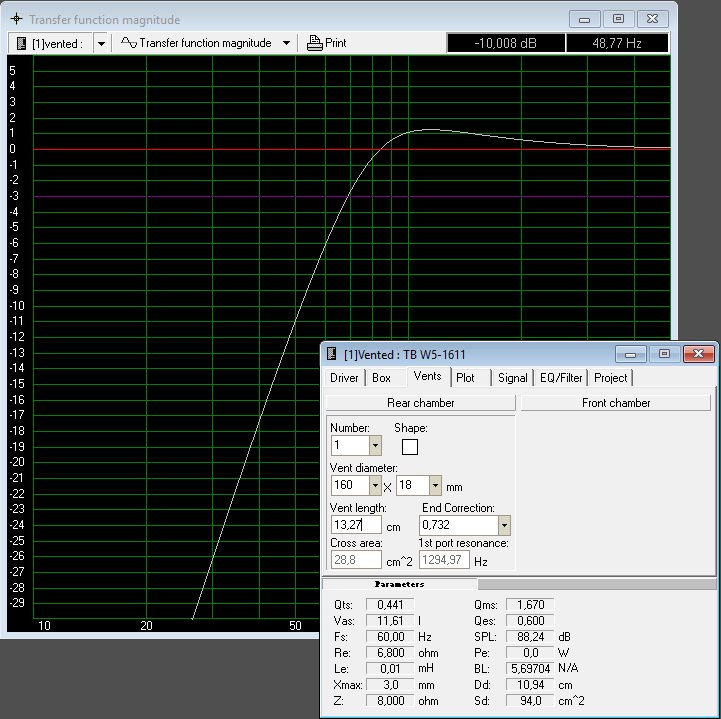

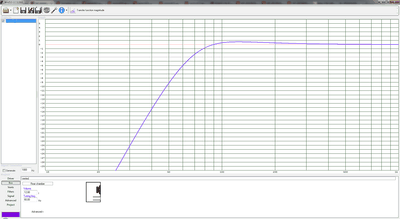

Wat gepruts met Ts verder en nu zo:

Ik vond een plaatje mdf waar ik wel wat mee kan dus mooi ff rommelen komende dagen

[Douwe84]

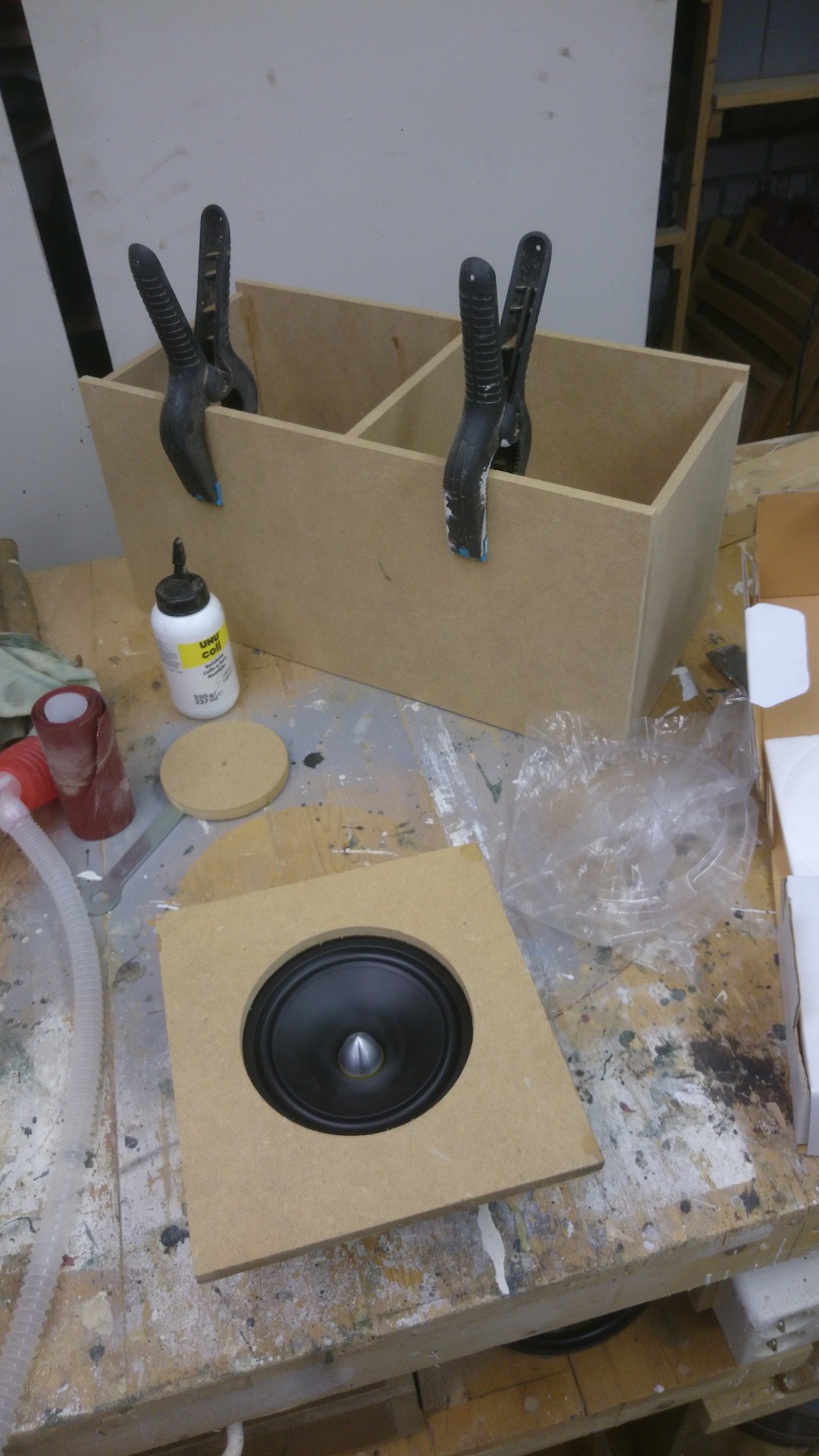

Stap 1

[Douwe84]

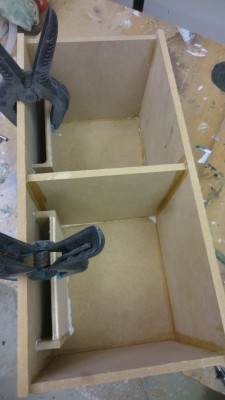

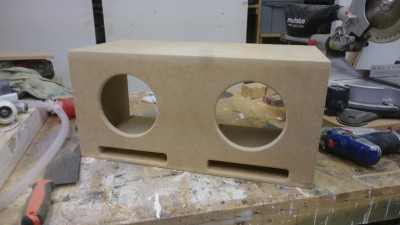

Vandaag nog even wat kunnen doen.

Eerst de slotpoorten in de lijm gezet.

Daarna een proef frezing gemaakt.

Gaten gefreesd en afgerond.

Bedacht me last minute nog dat de achterkant ook nog vast moet kunnen en af moet sluiten.

Het materiaal is maar 1 cm dik, niet ideaal om aan de achterzijde te monteren maar dit is een testkast dus uiteindelijk ga ik voor 15mm multiplex dank ik

[Chocomel]

Lekker bezig met bouwen! Hoeveel weegt de boel straks?

[Douwe84]

Geen idee nog eigenlijk, ik vind hem erg groot dus ga nog wat stoeien met het uiteindelijke formaat.

Hij moet draagbaar zijn, ik hoef er geen uren meer rond te lopen

[Douwe84]

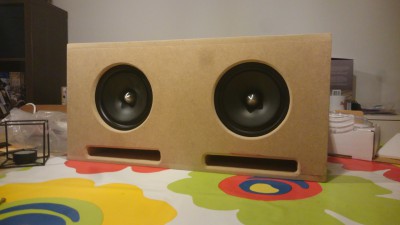

Net de drivers er even in geschroefd, vd week nog ff rommelen er mee en dan maar eens aan de versterker hangen en eens zien hoe dit wil klinken.

Vind het er wel "ok" uit zien zo maar wel heel makkelijk ofzo...

Heeft het voor het geluidsbeeld invloed als ik de poorten verticaal in het midden doe en de drivers wat verder uit elkaar ?

Gaan de poorten elkaar beïnvloeden / invloed hebben op het geluid ?

[Shadow]

Fullrange met poort aan de voorkant = altijd invloed op het geluid

[Douwe84]

Ik lees: poort moet lekker ergens anders

Zijkant / achterkant wellicht.

Maar, heeft het verticaal dicht bij elkaar plaatsen nog invloed tov de huidige setting?

[Shadow]

Als het goed klinkt; lekker zo laten.
