2 voedingingen aan/uit schakelen met Hypex DLCP

[ds23man]

Oops, tekenfoutje...

Zo dus:


Je hebt toch signaal aansluitkabels bij je UCD's? Die 4 polige microfit stekkers kun je bij Dick Best krijgen. Heb je gelijk je amp on/off aangesloten.

[ds23man]

http://www.eoo-bv.nl/index.php?_a=viewP ... ctId=14235

[ray5150]

Daar moet je dan wel zeker een speciale perstang voor hebben ?

[Hans Nootdorp]

Bedankt voor de link. Ik ga morgen bij mijn onderdelenmannetje (HEC Delft) kijken of ie die mricrofits heeft.
Moet daar ook de 4pin Molexconnector voor mijn UCD's kopen. Zaten er niet bij, helaas...
Heb je nog een tip voor een gangbare SSR, die 230 v kan schakelen?

[Hans Nootdorp]

Daar moet je dan wel zeker een speciale perstang voor hebben ?

Goeie vraag
Wil ik dus niet aanschaffen.....

[knuisje]

Dezelfde connector zit ook op een pc-voeding, met de draden er al aan. Even eentje scoren bij de kringloop?

[ds23man]

Mijn ervaring is dat dit soort stekers ook wel te solderen zijn.

[ds23man]

Moet daar ook de 4pin Molexconnector voor mijn UCD's kopen. Zaten er niet bij, helaas...
Heb je nog een tip voor een gangbare SSR, die 230 v kan schakelen?

Bedoel je deze?


[knuisje]

Die 4 polige plugjes met bijbehorende insteekpinnetjes heb ik liggen, ze zijn ook soldeerbaar. Zal ik er een paar in een envelopje doen?

[ds23man]

Zoiets?

http://www.eoo-bv.nl/index.php?_a=viewP ... ductId=655

Maar heb je al een zwaar relais voor je ringkern?

Zoniet, zou ik toch eens gaan denken aan de Hypex softstart. Slechts 38,50 ex btw.

[Hans Nootdorp]

Dat zijn ze knuisje. Je zou mij blij maken. Ik vraag mij af om mijn HEC-manntje ze zou hebben..... Ik stuur je een pb. Alvast bedankt.

[CarloPJB]

Die heb ik hier nog liggen . Door verandering van opzet werkloos.

[Hans Nootdorp]

Bedankt voor de SSR-link. Beetje dikke jongen, maar hiermee kom ik wel verder; iets lichtere en goedkopere uitvoering vind ik zo wel.
Ja, het 230 v relais heb ik al liggen: Finder 40.51. 10A contacten en trekt 5 mA.

[ds23man]

Bedankt voor de SSR-link. Beetje dikke jongen, maar hiermee kom ik wel verder; iets lichtere en goedkopere uitvoering vind ik zo wel.
Ja, het 230 v relais heb ik al liggen: Finder 40.51. 10A contacten en trekt 5 mA.

Hoop dat ie het een beetje volhoud, je hebt toch een 500va ringkern?

[Hans Nootdorp]

Dat relais moet wel 10 * 230 = 2300 VA kunnen schakelen.... Lijkt mij "dik" genoeg.

[ds23man]

Hoop dat door de piekstroom de contacten niet na verloop van tijd wegvreten.

[Hans Nootdorp]

Hoop ik ook Gerhard...
Een geluk dat "piekstroom" en "na verloop van tijd" niet samengaan.

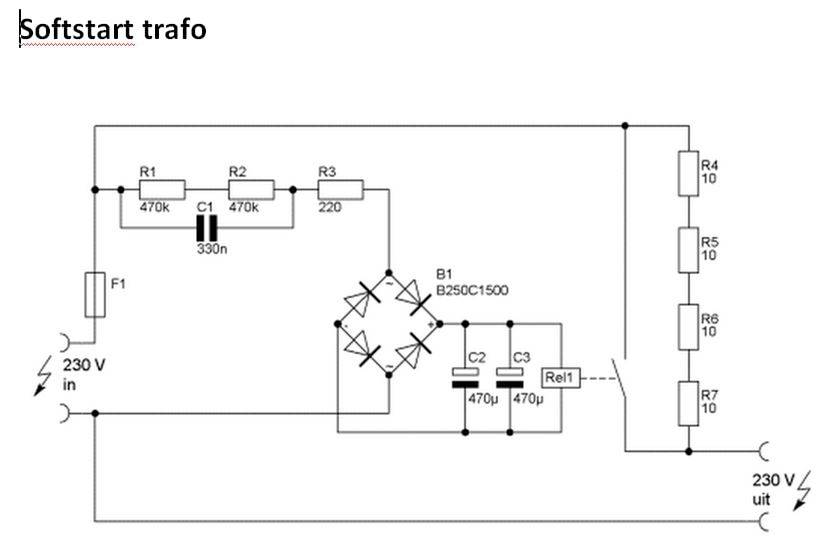

NB Ik heb wel een softstart .... (zelfbouw, geen Hypex )

[ds23man]

NB Ik heb wel een softstart .... (zelfbouw, geen Hypex )

[Hans Nootdorp]

Alvast een schema:

Foto's komen er aan.
Eerst morgen bij HEC onderdeeltje kopen.
En tussendoor nog wat werken, kerstbrood bakken, openhaardhout halen, tennissen, kerstmenu samenstellen, spullen voor wandelkampeertocht 27-30 dec. bij elkaar zoeken...., laptop met SSD aan de praat krijgen........

[Hans Nootdorp]

Nog een vraagje over de LED op het controlboard van de DLCP:
Is die blauw? En welke kleur glaasje is mooi daarvoor?

[ds23man]

Led? dat is het oog voor de AB!

[Hans Nootdorp]

Ehh... foutje bedankt. Blijkt maar weer: haastige spoed is zelden goed..

[ds23man]

Ik heb daar rookglas ( plexiglas) voor zitten.

[Hans Nootdorp]

Hm.... dat wordt dan vast geen blauwe rook.

[Hans Nootdorp]

Vandaag wist de verkoper van HEC mij te vertellen dat SSR's wel een minimale houdstroom hebben.
Aangezien de SSR's in mijn geval een 230v-relais moet schakelen is de stroom door de SSR wel erg laag: ca. 5 mA. Gaat dit wel goed of valt de SSR steeds uit geleiding?

Mijn te schakelen relais is een Finder 40.51, die 1,2 VA verbruikt.
