Defecte Classe 25

[meanman64]

Ray,wat zijn de specificaties van deze voeding?

[ray5150]

Ik maak er wel even een apart topic over aan, anders voert het te ver van het onderwerp.
http://www.zelfbouwaudio.nl/forum/viewt ... =8&t=16585

[ray5150]

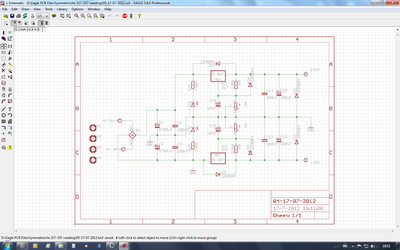

En de verbeterde versie :

05-17-07-2012.pdf

(17.58 KiB) 49 keer gedownload

De diode's zijn voor kortsluit-beveiliging, ompool beveiliging, en om te voorkomen dat de IC's verbranden door leeglopende elko's van de aangesloten schakeling.

[nuttyhifi]

Bedankt voor de voeding Ray.

@ Anne, mijn variac kan tot 8 amp belast worden dus dat zou moeten lukken.

Ik heb een antwoord gehad op mijn mailtje naar Classe en van hun nog wat documentatie gekregen.

Ga nu zo op 1 oor liggen maar heb wat te lezen en zal dan wat moeten gaan doen.

Ik heb de weerstand 10 ohm 30 watt en die is idd kapot.

VERIFICATION OF THE POWER SUPPLY SECTION MODEL 25.doc

(27 KiB) 57 keer gedownload

Model 15. 25 test procedure.pdf

(447.25 KiB) 141 keer gedownload

Bias & DC offset 25 1000 and 700 - approved 06.pdf

(33.6 KiB) 73 keer gedownload

[nuttyhifi]

Vandaag de versterker verder gedemonteerd en ik vraag me af of er uberhaupt iets mee gedaan is.
Ik heb de elco met de brandplek naast de 30 watt weerstand vervangen en een 30 watt 10 ohm weerstand geleend uit een ander apparaat.
De versterker aangesloten op mijn variac en langzaam de spanning opgeschroefd.
Er gebeurde echter weinig, ik ben in ongeveer 40 a 50 seconden tot ongeveer 50 volt ac gekomen maar de 30 watt weerstand werd (erg) heet. Ik merkte tussen de 10 en 50 volt ook geen duidelijke stijging van de rail spanning. Deze bleef rond de 5 volt.

Heb ik de spanning te langzaam opgevoerd of is er wat anders mis ?

[Ah!buis]

Ik zou zeggen,ergens een kortsluiting.Kan een of meerdere eindtransistoren zijn maar ook de (brug)gelijkrichter.ZO een zware verbruiker kun je meestal wel met een ohm-meter vinden.Trafo los van gelijkrichter en de diodes moeten maar in een richting stroom doorlaten.Kapotte (eind)torren geven meestal sluiting tussen emitter en collector.Het lastige is dat er een paar parallel staan,weet je niet welke.Maar als er iets mis meet dan een kant losmaken om afzonderlijk na te zien.
Anne

[ray5150]

[nuttyhifi]

Voor foto's was het al te donker Ray.

Ik vroeg me af of de 50 volt primaire spanning voldoende was om het relais te bekrachtigen of blijft de weerstand ook belast bij inschakeling van het softstart relais?
Morgen zal ik de door Anne geadviseerde metingen uitvoeren.

[Ah!buis]

Kijk dat is 't 'm nou net,met de vertraging gevoed uit dezelfde trafo die vertraagt ingeschakeld moet worden gaat het mis als er niet genoeg uitkomt.Die dikke weerstand doet alleen even mee bij inschakelen,na de vertraging wordt ie (zou moeten)kortgesloten door een relais.Maar ja,als er niet genoeg uit de trafo komt,geen relais die de weerstand kortsluit en de weerstand is er gloeiend bij.
Anne
