Olympus: Cardioïde met Waveguide

[Martijn M]

De afweging is bandbreedte/frequentieresolutie vs. 'schoonheid'. Bij de eerder getoonde sonogram heb ik wel gebruikgemaakt van een gate.

Voor de liefhebber heb ik meetdata gepost. Ik ben nog niet begonnen met simuleren, maar de excess phase voor de tweeter (door een vertraging van ong. 0,35 ms op de woofer) lijkt me lastig!

[b_force]

Je metingen moeten vanaf 200Hz wel bruikbaar zijn.
Dat laag frequente zegt toch weinig over de richtingsgevoeligheid (leuk scrabble woord trouwens)

Heb je trouwens ook de .pir bestanden?

[Martijn M]

Ja, die heb ik, maar het totaal is nogal groot. Als je wilt, mail ik ze naar je.

[bertor]

En, speelt er al wat?

[Martijn M]

Nee, helaas. Inmiddels heb ik wel een filter ontworpen waar ik tevreden mee ben. De componenten moeten nog besteld worden.

[Martijn M]

Nee, helaas. Inmiddels heb ik wel een filter ontworpen waar ik tevreden mee ben. De componenten moeten nog besteld worden.

Door nog wat met de exacte waarden te spelen ben ik nu uitgekomen op een filter dat ik kan opbouwen met componenten die ik nog heb liggen. Dit is het geworden:

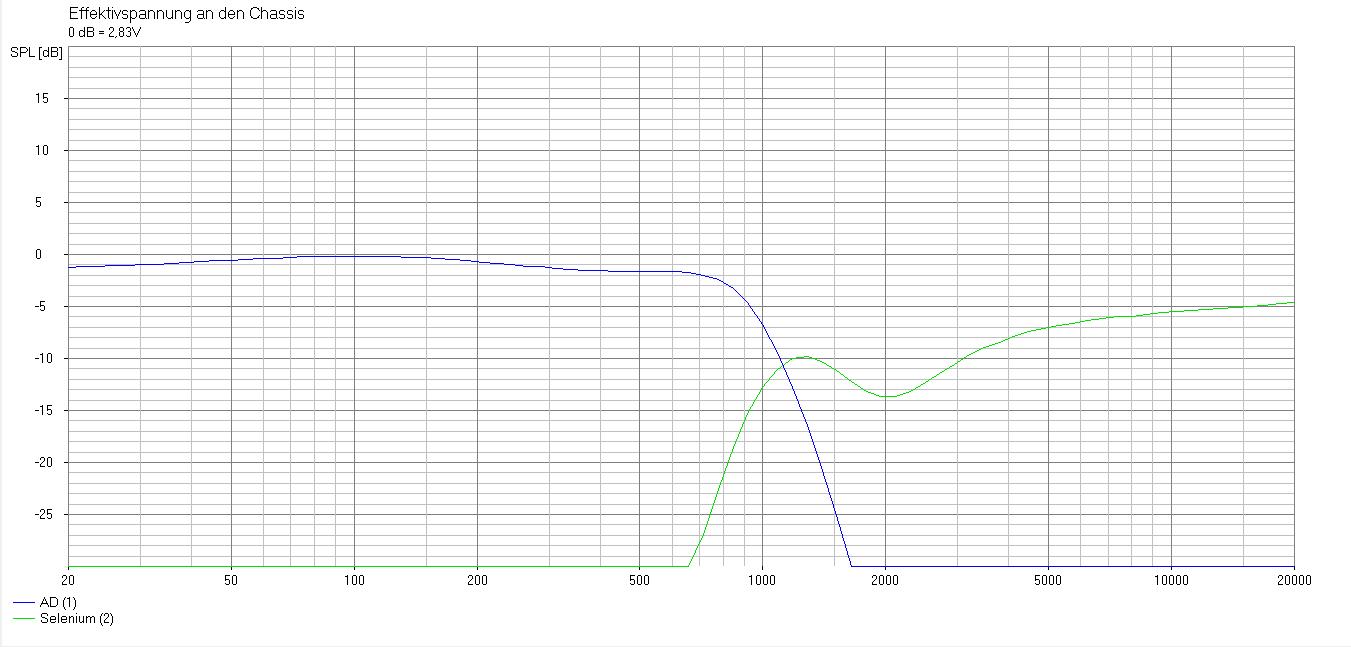

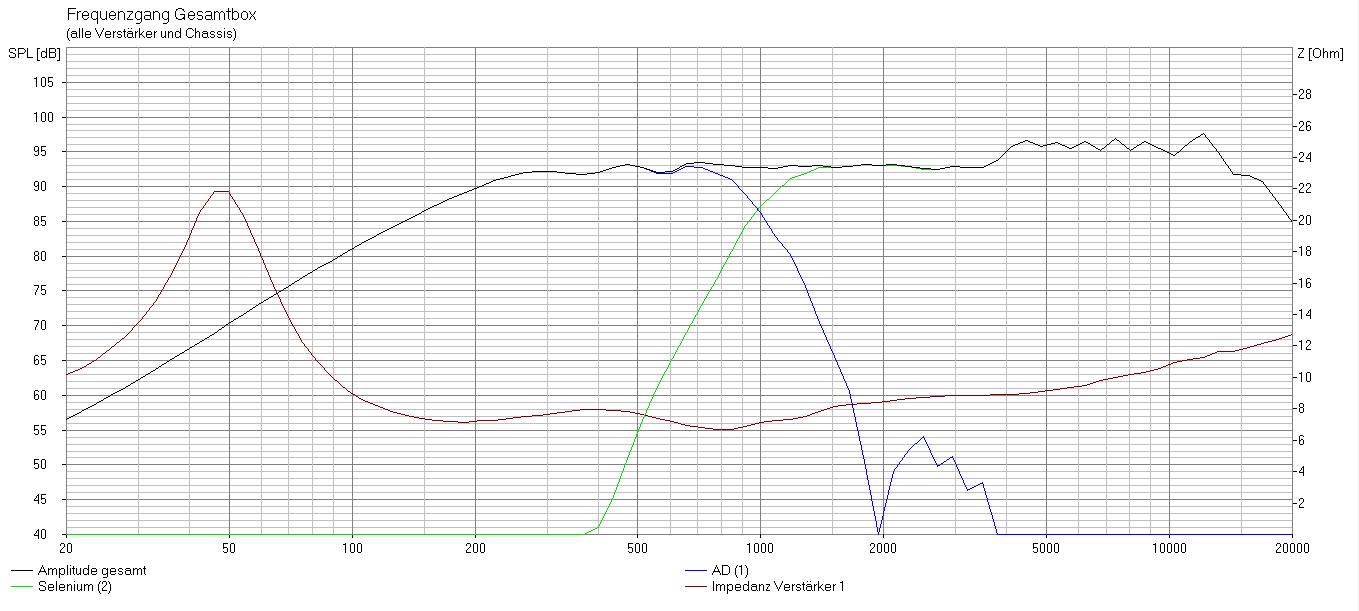

De overdrachtsfunctie. Weinig opvallends bij de woofer. De tweeter heeft een flinke bult op 2 khz, welke genotched is.

Het belangrijkst is het om de boel rond het crossover goed te krijgen. Het tophoog corrigeer ik later met DSP.

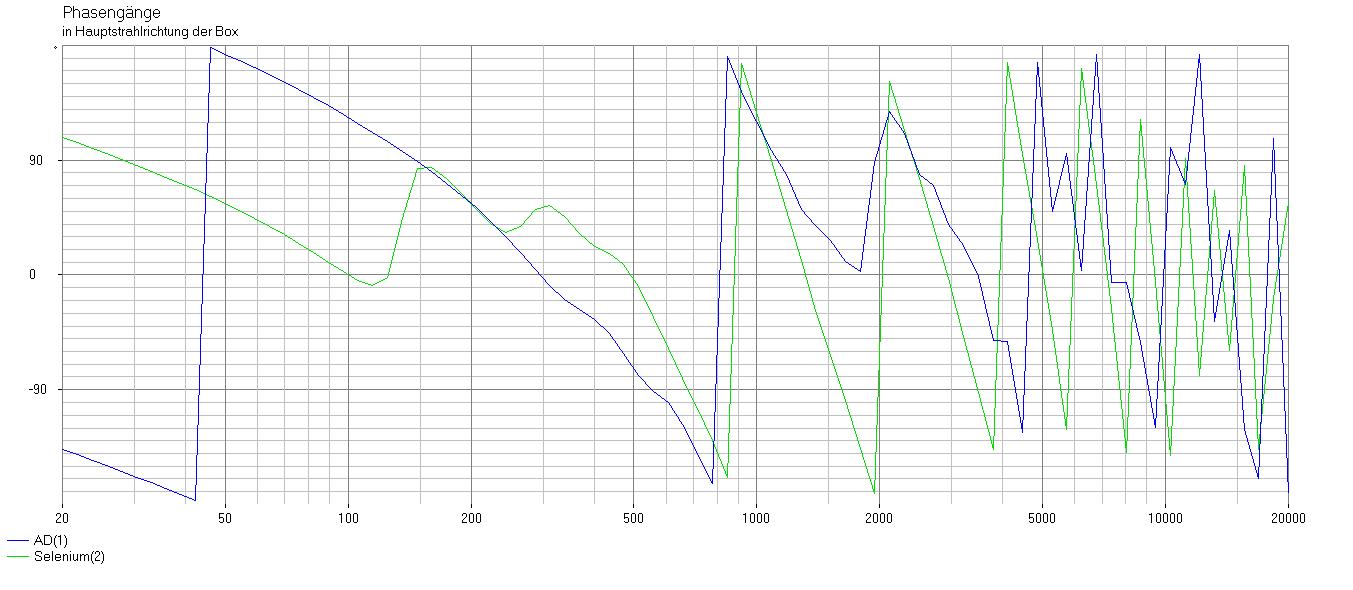

De fase was het lastigst om goed te krijgen. Doordat het akoestisch centrum van de tweeter een eind achter dat van de woofer ligt, moest ik een steil filter toepassen en moest er gespeeld worden met de fasedraaiing om de optelling in het crossovergebied optimaal te krijgen. Bij andere filters had ik steeds te maken met problemen tussen 1,5 en 2 khz.

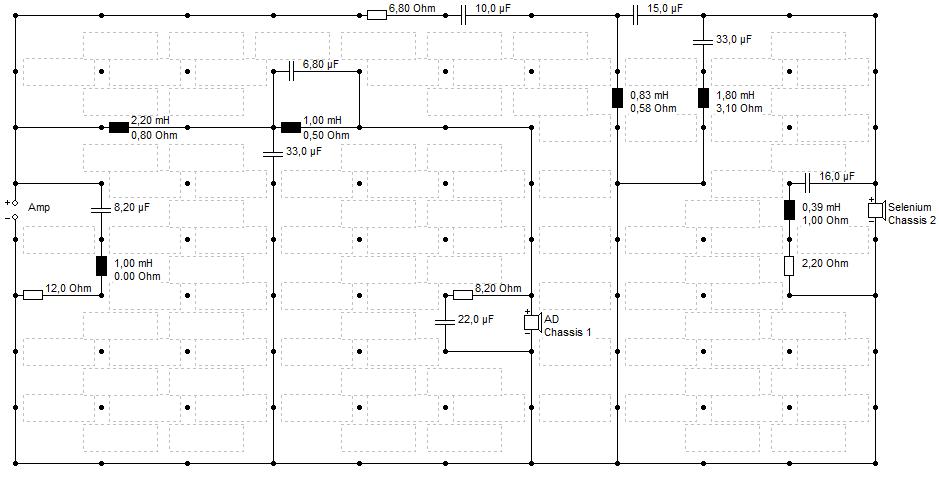

Het filter.
Bij de woofer heb ik gebruik gemaakt van een Zobel-netwerk om opslingering rond het crossoverpunt te voorkomen. Verder is het een 3e-orde netwerk met een condensator over de tweede spoel. Deze zorgt voor wat extra steile afval. Dit zorgt bovendien voor wat extra fasedraaiing tussen 1 en 2 khz, waardoor de optelling daar mooier is.
Bij de tweeter is eveneens gebruik gemaakt van een 3e-orde elektrisch filter. Verder zijn de impedantiepieken op 650 hz en 2 khz weggewerkt. De correctie op 2 khz is absolute noodzaak, mede omdat de response daar van zichzelf al flink piekt. De correctie van de impedantiepiek op 650 hz had achterwege kunnen blijven, maar met deze correctie werkt het net iets beter.

De impedantiecorrectie parallel aan het filter is optioneel - leuk voor als ik de speaker ooit met een buis zou willen aansturen. Met een rendement van ongeveer 95 dB moet dat prima kunnen.

[Ronkel]

Ligt het aan mij, of is het nog iets mooier dan de laatste versie die je naar mij gestuurd had? Ik sta echt te kijken van het resultaat, goed gedaan!

[jeroen_d]

Bij de woofer heb ik gebruik gemaakt van een Zobel-netwerk om opslingering rond het crossoverpunt te voorkomen. Verder is het een 3e-orde netwerk met een condensator over de tweede spoel. Deze zorgt voor wat extra steile afval. Dit zorgt bovendien voor wat extra fasedraaiing tussen 1 en 2 khz, waardoor de optelling daar mooier is.
Bij de tweeter is eveneens gebruik gemaakt van een 3e-orde elektrisch filter. Verder zijn de impedantiepieken op 650 hz en 2 khz weggewerkt. De correctie op 2 khz is absolute noodzaak, mede omdat de response daar van zichzelf al flink piekt. De correctie van de impedantiepiek op 650 hz had achterwege kunnen blijven, maar met deze correctie werkt het net iets beter.

De impedantiecorrectie parallel aan het filter is optioneel - leuk voor als ik de speaker ooit met een buis zou willen aansturen. Met een rendement van ongeveer 95 dB moet dat prima kunnen.

Leuk he, passief filteren. Geeft voldoening he.

[bertor]

Mooi hoor! Je hebt nu een nette crossover, de rest van de eq pak je aan met de minidsp he?

[Martijn M]

Ligt het aan mij, of is het nog iets mooier dan de laatste versie die je naar mij gestuurd had? Ik sta echt te kijken van het resultaat, goed gedaan!

Ja, ik ben zeer tevreden met het resultaat. Waarschijnlijk kan ik hier en daar nog wel een componentje besparen, maar ik vind het prima zo.

Leuk he, passief filteren. Geeft voldoening he.

Mja, als 't allemaal lukt wel! viewtopic.php?f=25&t=13779
Het is wel mooi als het na noeste arbeid zo werkt als je wilt.

Mooi hoor! Je hebt nu een nette crossover, de rest van de eq pak je aan met de minidsp he?

Inderdaad! Passief filteren heeft z'n charme, maar DSP is perfect om 't puntje op de I te zetten. Als ik het laag tot ongeveer 100 hz passief had willen corrigeren, zou het rendement onacceptabel laag worden. Op zich heb ik de versterkers en DSP ervoor om compleet digitaal te gaan, maar dit heeft zo ook wel wat.

[Martijn M]

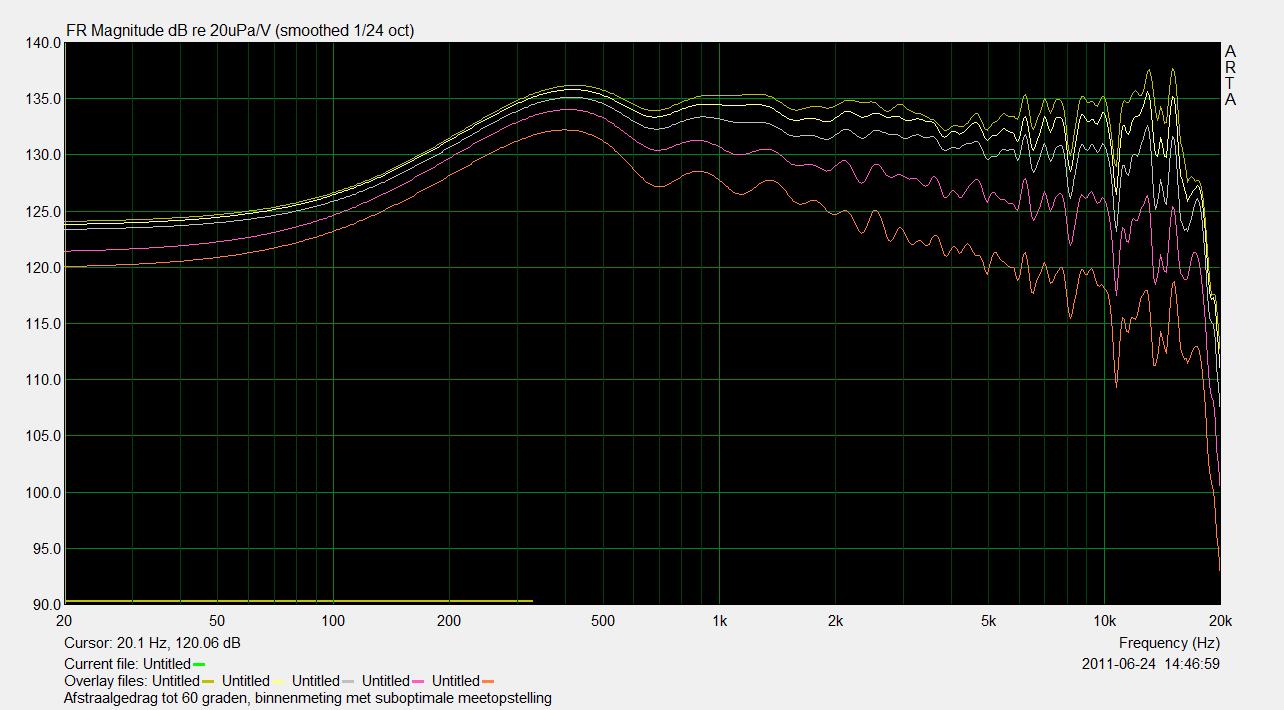

Beide speakers werken nu. Dit is het resultaat na een kwartiertje spelen met de miniDSP. Dit is nog maar om een idee te geven van wat het kan worden. Ik laat de speakers nu tot 100 hz doorlopen. Er ontbreekt dus nog wel laag, maar toch klinkt dit al heel veelbelovend!

[Ronkel]

Hoe bevalt de MiniDSP? Kreeg je die gemonteerd in zo'n leuk klein doosje eigenlijk, of is het allemaal nog houtje touwtje?

[Martijn M]

Hoe bevalt de MiniDSP? Kreeg je die gemonteerd in zo'n leuk klein doosje eigenlijk, of is het allemaal nog houtje touwtje?

Wat denk je zelf?

Het ding werkt prima, maar ik moet er nog wel een beetje aan wennen. Soms heb ik ineens geen geluid en moet ik uitzoeken waar dat door komt, maar de interface werkt prima. Het is ook handig dat je vanachter je toetsenbordje de EQ kunt bijregelen.

[bertor]

Beide speakers werken nu. Dit is het resultaat na een kwartiertje spelen met de miniDSP. Dit is nog maar om een idee te geven van wat het kan worden. Ik laat de speakers nu tot 100 hz doorlopen. Er ontbreekt dus nog wel laag, maar toch klinkt dit al heel veelbelovend!

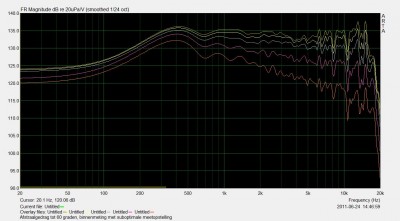

Afstraalgedrag met miniDSP.jpg

Ziet er in elk geval veelbelovend uit!

Het lijkt niet heel CD, maar wel goed gecontroleerd. Het tophoog laat wat resonanties zien, hoor je dat ook terug?

[Martijn M]

Niet zo CD als een dipool kan zijn, maar toch wel redelijk gelijkmatig en zonder al te sterke beaming. De mate van bundeling is eigenlijk zeer vergelijkbaar met die van jouw speaker:



Of ik die resonanties in het hoog hoor, weet ik niet. Daar zou ik langer voor moeten luisteren. Voor zover ik dat kan beoordelen, is het hoog niet scherper dan dat van de Neo3's toen ik die optimaal had afgeregeld.

[bertor]

Niet zo CD als een dipool kan zijn, maar toch wel redelijk gelijkmatig en zonder al te sterke beaming. De mate van bundeling is eigenlijk zeer vergelijkbaar met die van jouw speaker:

Dat is inderdaad zo.

Of ik die resonanties in het hoog hoor, weet ik niet. Daar zou ik langer voor moeten luisteren. Voor zover ik dat kan beoordelen, is het hoog niet scherper dan dat van de Neo3's toen ik die optimaal had afgeregeld.

Ben benieuwd. Ik verwacht dat ook hoor, het meest belangrijk blijft toch altijd het gebied tot 5 kHz en dat zit wel snor.

[Martijn M]

Inmiddels heb ik de boel netjes opgesteld en ben ik aan het luisteren. Dit klinkt toch wel heel lekker, zeg! Slechte opnames vallen wel onmiddellijk door de mand. Sommige nummers die over mijn dipolen nog wel om aan te horen zijn, zijn dat met deze speakers niet. Het gebrek aan laag zal misschien ook een rol spelen, maar toch. De neiging om het volume steeds hoger te draaien heb ik minder dan met de set van Bertor. Dat zou zowel een goed teken als een slecht teken kunnen zijn. Maar toch, ik zet de boel wel een stuk luider dan met de dipolen.

Hoe dan ook, dit is nog maar het eerste filter en het laag onder 100 hz ontbreekt nog, dus er kan nog een hoop veranderen.

[bertor]

Hmm, zo zonder het laag is het lastig beoordelen denk ik. Maar je kunt toch zo je subs erbij aansluiten op de minidsp?

[Martijn M]

Ja, dat zal ik waarschijnlijk morgen even doen. De subs staan niet in dezelfde ruimte als waar deze testopstelling staat.

[Martijn H]

Leuk dat je wat hebt staan als ik kom visiten!

[Martijn M]

Gezellig. We moeten maar weer 's afspreken.

Zojuist heb ik een subje erbij geplaatst. Verder heb ik toch maar een tilt aangebracht. Nu klinkt het wel weer een heel stuk beter. In het gebied dat wordt weergegeven door de woofer denk ik hier en daar nog wat resonanties te horen, maar dat zou best door de ruimte kunnen komen; de set staat opgesteld in mijn klushok.

[bertor]

Ze mogen de huiskamer niet meer in?

(Heb je zo'n XLS10 + passive sub naar beneden gesleept?)

[Martijn M]

Ze mogen de huiskamer niet meer in?

(Heb je zo'n XLS10 + passive sub naar beneden gesleept?)

Op dit moment wordt de huiskamer geschilderd en er komt een nieuwe vloer in. Daarom staat er nu even niets. Maar ik weet inderdaad niet zeker of ze de kamer weer in komen. En inderdaad, nu staat er een XLS10 met slave.

[Ronkel]

Op dit moment wordt de huiskamer geschilderd en er komt een nieuwe vloer in.

Heb je met die subs de vloer uit z'n verband getrild en de verf van de muren laten komen?

[bertor]

Dat is na het bezoekje van El Cuerno geweest denk ik
