KT120 SE met Trans Technologie upgrade naar KT150 SE met high end ringkern

[Shadow]

Doorslagspanning is 1000V/mm en omdat je in principe met veiligheidsfactor 10 ontwerpt ga je dus uit van 1KV/cm. voor 400V moet je dus 4mm hebben, of isoleren. dat kan met pvc, maar ik zou hotglue nemen, dat hecht en isoleert prima. Wel opletten voor de gebruikte lijm, niet alle soorten zijn vriendelijk voor printjes etc, bij twijfel gewoon diëlectrical compound gebruiken van Dow Corning ofzo.

[peterl]

Doorslagspanning is 1000V/mm en omdat je in principe met veiligheidsfactor 10 ontwerpt ga je dus uit van 1KV/cm. voor 400V moet je dus 4mm hebben, of isoleren. dat kan met pvc, maar ik zou hotglue nemen, dat hecht en isoleert prima. Wel opletten voor de gebruikte lijm, niet alle soorten zijn vriendelijk voor printjes etc, bij twijfel gewoon diëlectrical compound gebruiken van Dow Corning ofzo.

Dat is een mooi verhaal maar de pennen van de mosfet zitten van zichzelf nog geen 2mm uit elkaar, eerder 1,5mm bij de behuizing. dus dan is 4mm wel heel erg veel. Ik geloof dat het theoretisch klopt

[Shadow]

Je red het wel, maar niet tot aan de veiligheidsfactor zeg maar...

[Ah!buis]

Doorslagspanning is 1000V/mm en omdat je in principe met veiligheidsfactor 10 ontwerpt ga je dus uit van 1KV/cm. voor 400V moet je dus 4mm hebben, of isoleren. dat kan met pvc, maar ik zou hotglue nemen, dat hecht en isoleert prima. Wel opletten voor de gebruikte lijm, niet alle soorten zijn vriendelijk voor printjes etc, bij twijfel gewoon diëlectrical compound gebruiken van Dow Corning ofzo.

Dat is een mooi verhaal maar de pennen van de mosfet zitten van zichzelf nog geen 2mm uit elkaar, eerder 1,5mm bij de behuizing. dus dan is 4mm wel heel erg veel. Ik geloof dat het theoretisch klopt

Het zit bij de fet idd ook nogal dicht bij elkaar.Zolang het schoon blijft kan het wel, is al moeilijker bij de print waar stof enz kan tussenkomen.
Op de print kun je de aansluitingen in driehoek ipv in lijn zetten en de fet een kous aantrekken (enkel de middelste volstaat) met druppeltje lijm bij de behuizing.
Anne

[elpeewee]

Elpeewee, mooie website gemaakt over ARTA2
Heb jij die KT150 versterker nog in gebruik of al gedemonteerd?

Dank je Peter, ik liep er al een poos mee rond in m’n hoofd, maar kon nooit echt een geschikte websitebouwer vinden. Met jouwweb ging het eigenlijk als vanzelf. Makkelijk te leren.

De KT150 SE heeft inmiddels mijn broer overgenomen. Ik heb de Vat Sea uit 2014 omgebouwd naar deze versie maar dan met de KT 120. Die speelt nu in mijn woonkamer.

[Ah!buis]

Ik heb de Vat Sea uit 2014 omgebouwd

Uit de IKEA ?
Anne

[elpeewee]

Nee, met Hornbach

[peterl]

Ik heb toch het middelste pootje geïsoleerd zoals Anne zei en die rechtstreeks naar het andere soldeer punt gebracht, nu zit er 3mm tussen op de print. Voelt toch beter.
Morgen haal ik de trafo's, en buizen op bij Hans, dan kan ik beginnen.

[peterl]

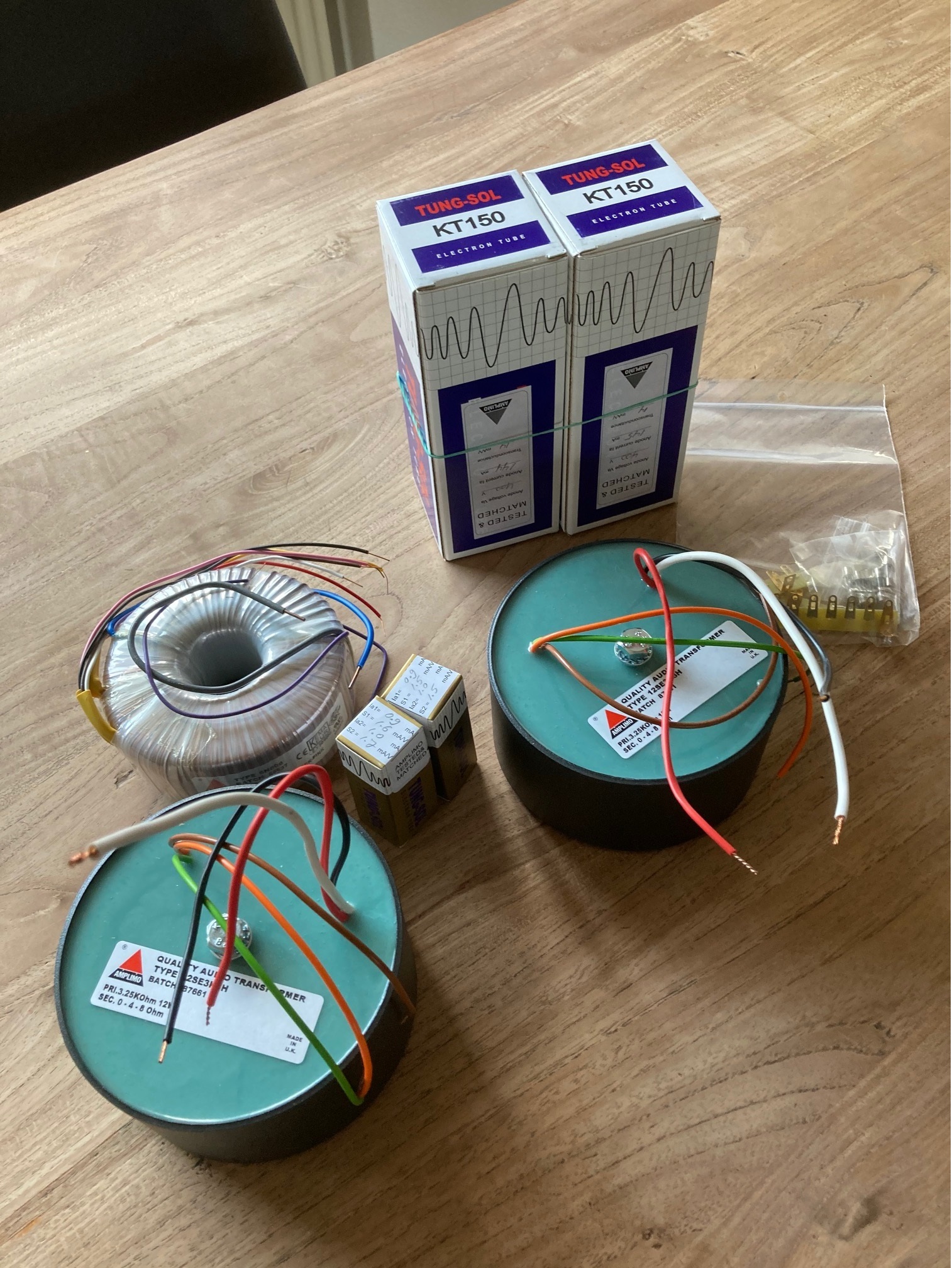

Vanmiddag even bij Hans langs geweest en wat onderdelen opgehaald, kan ik weer aan het bouwen

[OpaBert]

Nu met kt150 SE of PP Peter?

[hardbats]

Gezien dat het 2 buizen zijn zal het wel SE worden

[peterl]

Nu met kt150 SE of PP Peter?

Weer SE, maar met de dure SE ringkern en KT150, meer spanning, meer stroom, ide vorige voeding was wat onder bemeten.

Gezien dat het 2 buizen zijn zal het wel SE worden

Yep, we hebben het ook al over de KT170 gehad, zal ongeveer 30W SE leveren, evt. volgend project.
Dit keer ook andere ECC83 gold meegenomen van Tungsol, om te luisteren of het nu echt verschil maakt met de JJ ecc83 gold.

[Spoc]

Ben benieuwd. De 150's, dat zijn toch die glazen paaseieren? Heeft wel wat moet ik zeggen.
Bouw ze dit weekend!
Groet, Bob

[peterl]

Ben benieuwd. De 150's, dat zijn toch die glazen paaseieren? Heeft wel wat moet ik zeggen.
Bouw ze dit weekend!
Groet, Bob

Klopt, zijn die uitgerekte paaseieren , kan nog niet helemaal verder de printjes voor de mennocell zijn onderweg naar China, ipv naar mij, is wat mis gegaan met DHL, ruk bedrijf.

[OpaBert]

Ben benieuwd. De 150's, dat zijn toch die glazen paaseieren? Heeft wel wat moet ik zeggen.
Bouw ze dit weekend!
Groet, Bob

Klopt, zijn die uitgerekte paaseieren , kan nog niet helemaal verder de printjes voor de mennocell zijn onderweg naar China, ipv naar mij, is wat mis gegaan met DHL, ruk bedrijf.

Ja Misschien zit hij op dat schuitje in het Suez

[peterl]

1 ei is geen ei, 2 ei is een KT150.
ze zijn al blauw geverfd, om maar even in paastermen te blijven.

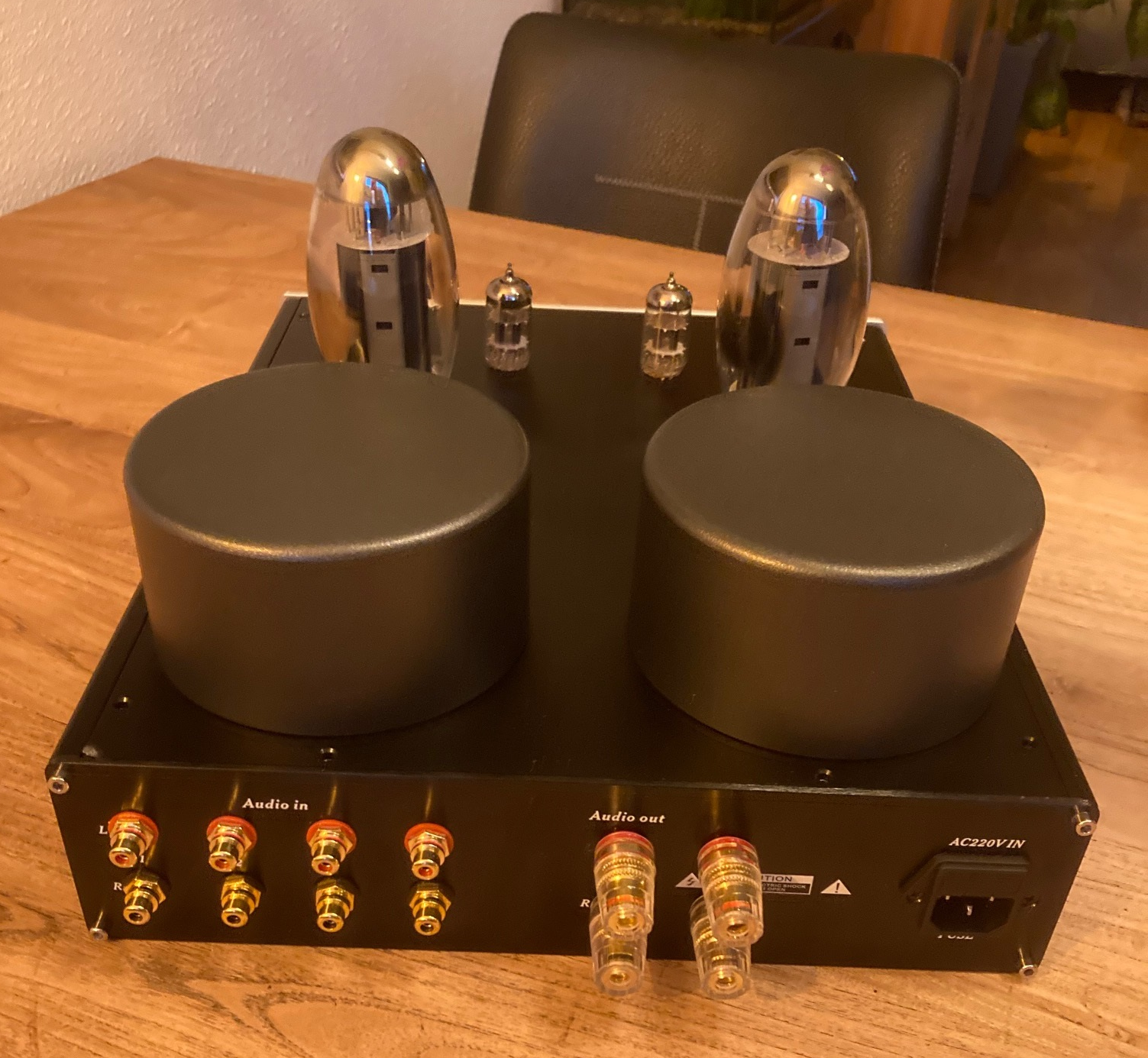

Vandaag de ugt Gemonteerd en even de buisjes er op gezet.

[peterl]

Vandaag de spanning op de versterker gezet en wat mij opviel was dat de 115mV over de 1 ohm weerstand te snel opliep terwijl de potmeter minimaal staat?
Kan dit wat te maken hebben dat de 120v er niet bij mee doet, want die werkte onbelast wel maar belast is de mosfet er door gegaan, de pootjes staan tijden de opstart toch te dicht bij elkaar, van de 380v had ik de middelste al weggehaald, maar zie dat dat voor de 120v ook nodig is.
eerst maar een paar nieuwe mosfets bestellen.

[Ah!buis]

Zou 'm maar niet aanztten zonder de 120V.Daar komt nml de negatieve spanning vandaan om de ruststroom van de eindbuis in te stellen.
Anne

[peterl]

Dat is dus het probleem Anne, ik heb bij Norbert net 4 nieuwe mosfets besteld en ga bij de 120v op de print ook de middelste baan weghalen net als bij de 380v.

[democles]

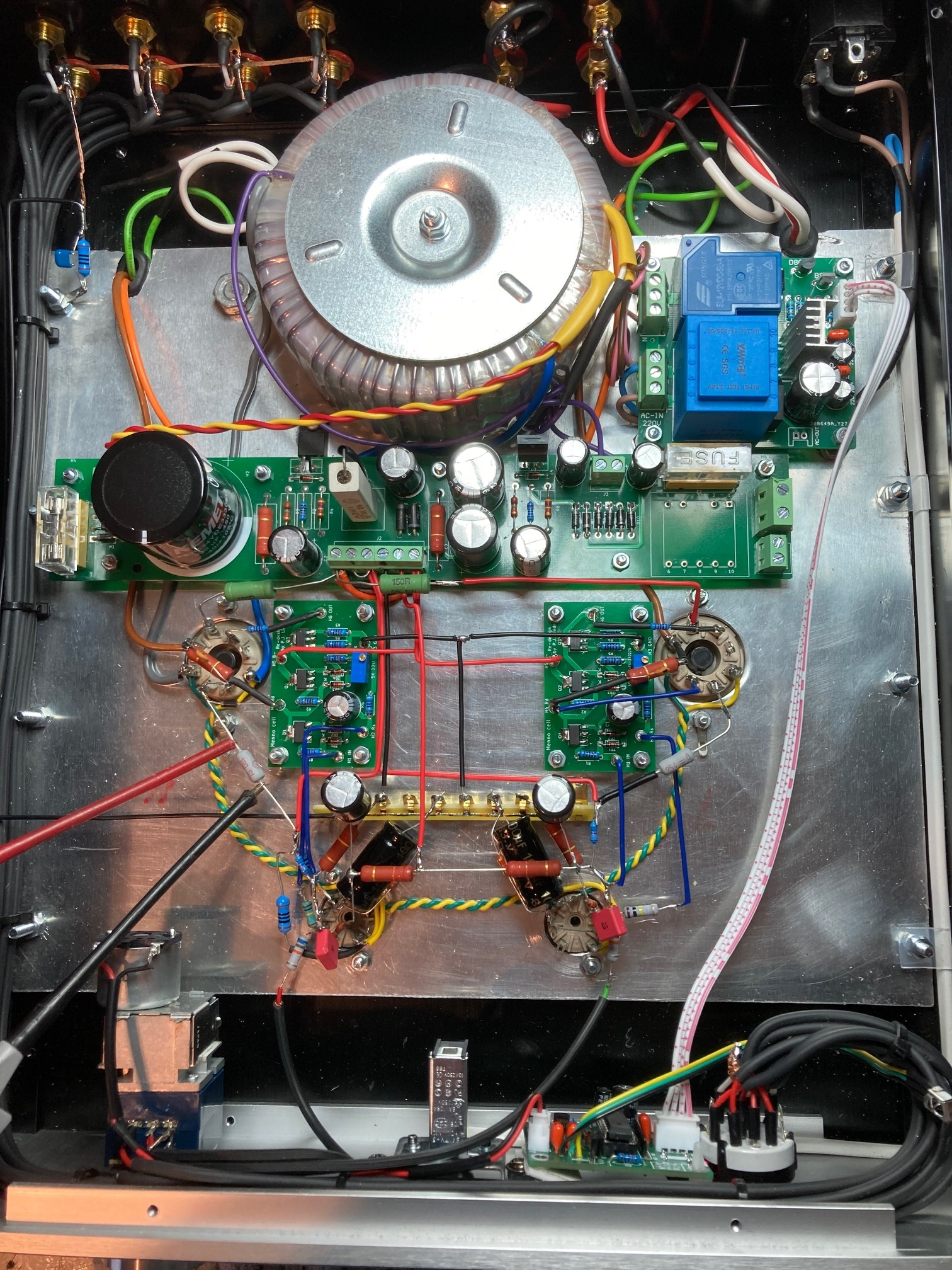

Bekijk zo even je opstelling.
Mooi gecombineerd,print en vrije bedrading
Viel me een ding op.
Loopt je massa van de potmeter wel naar de massa reel van de voorbuizen?

Ik zie wel wat lopen van de voorbuizen massa reel naar de ingangen.
Waarom niet van de potmeter naar de voorbuizen massa en van daaruit naar de voedings massa scheelt weer de lange draad naar de ingangs massa .

[peterl]

Bekijk zo even je opstelling.
Mooi gecombineerd,print en vrije bedrading
Viel me een ding op.
Loopt je massa van de potmeter wel naar de massa reel van de voorbuizen?

De massa begint bij de rca connectoren en loopt door tot de ingang ecc en en de rail ligt met die zwarte draad aan de massa bij de rca, dat had ik de vorige keer ook zo gedaan. Volgens Menno zou de massa zo dicht mogelijk bij de rca connectoren moeten liggen, zodoende die plaats.
Ik heb geprobeerd alle 220v aan 1 kant te houden.

[democles]

We typten te gelijke tijd.
Zie mijn aanvulling.

Ik heb geprobeerd alle 220v aan 1 kant te houden.

Das een goed ding.

Wat betreft de massa,s,die lopen nu al via je ingangsbedrading naar de pot,beetje kul om ze dan in een lus weer terug te leggen.

[peterl]

We typten te gelijke tijd.
Zie mijn aanvulling.

Ja, dat is zeker een optie om hem vanaf de potmeter door te trekken, ga ik naar kijken, want scheelt aanzienlijk in lengte.

[peterl]

De versterker speelt inmiddels met een aanpassing van de 120V mosfet.
Maar nu de spanningen, die zijn wel wat hoger als voorheen, nu moet ik zeggen dat de versterker met de KT120 zo warm werd dat ik mijn hand wel even op de kt neer kon leggen dus die werd niet bepaald zwaar belast.
De voedingsspanning moet zijn 360v en is nu 400V
De 120v spanning is ongeveer gelijk gebleven op 127V
De 200v geeft nu 230v
En de 300V geeft nu 345V
Zijn dit waarden die nog binnen de tolerantie van de buis blijven?
Ik heb nu voor het testen nog de KT120 er op staan, maar die wil ik dan gaan vervangen door de 150.
Kan dan de spanning die op 115mA afgeregeld moet staan ook verhoogd worden tot bv 125mA, of is dat niet aan te raden?
Het blijkt achteraf wel dat de vorige trafo erg onder bemeten was met een voedingspanning van 325V.

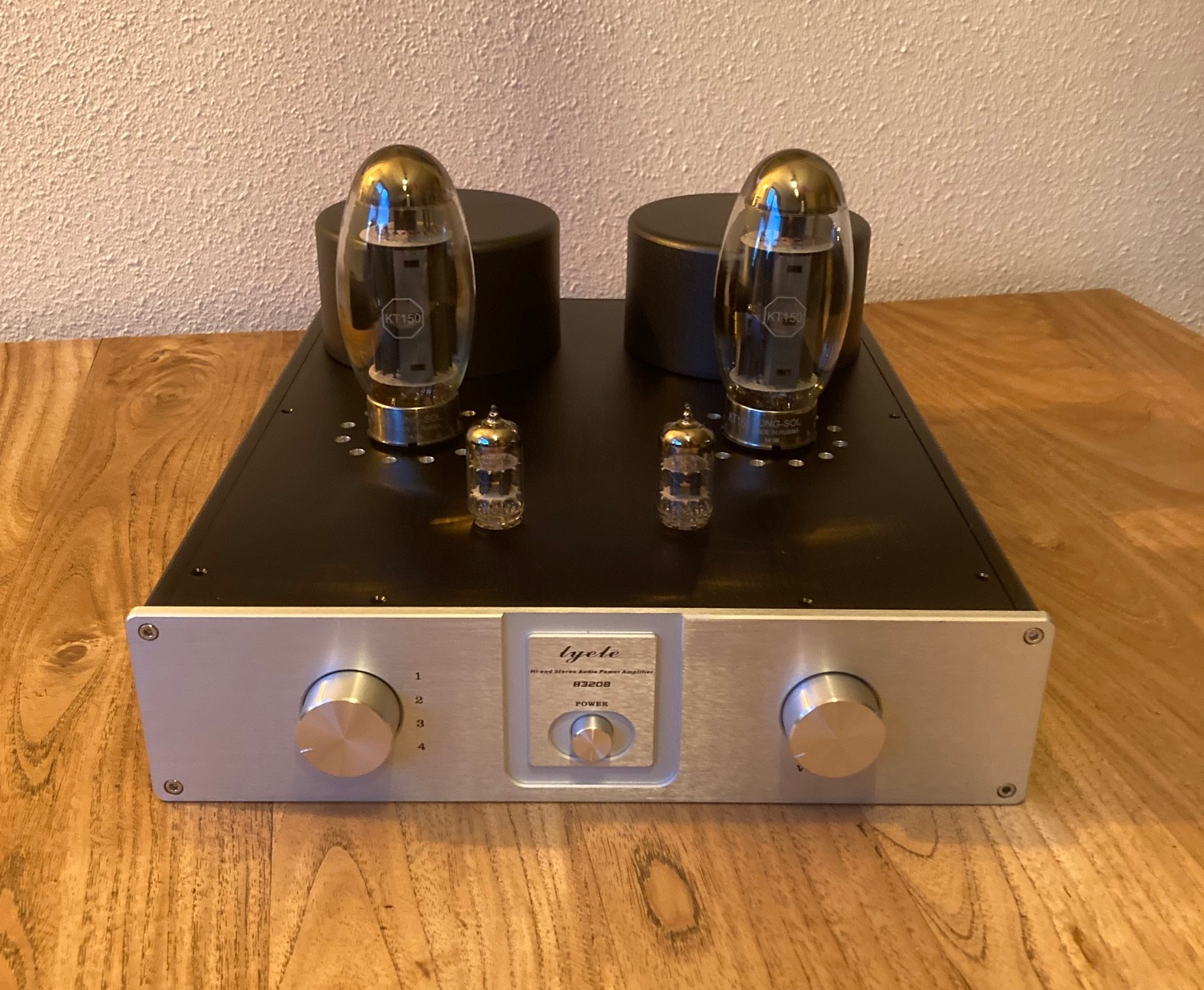

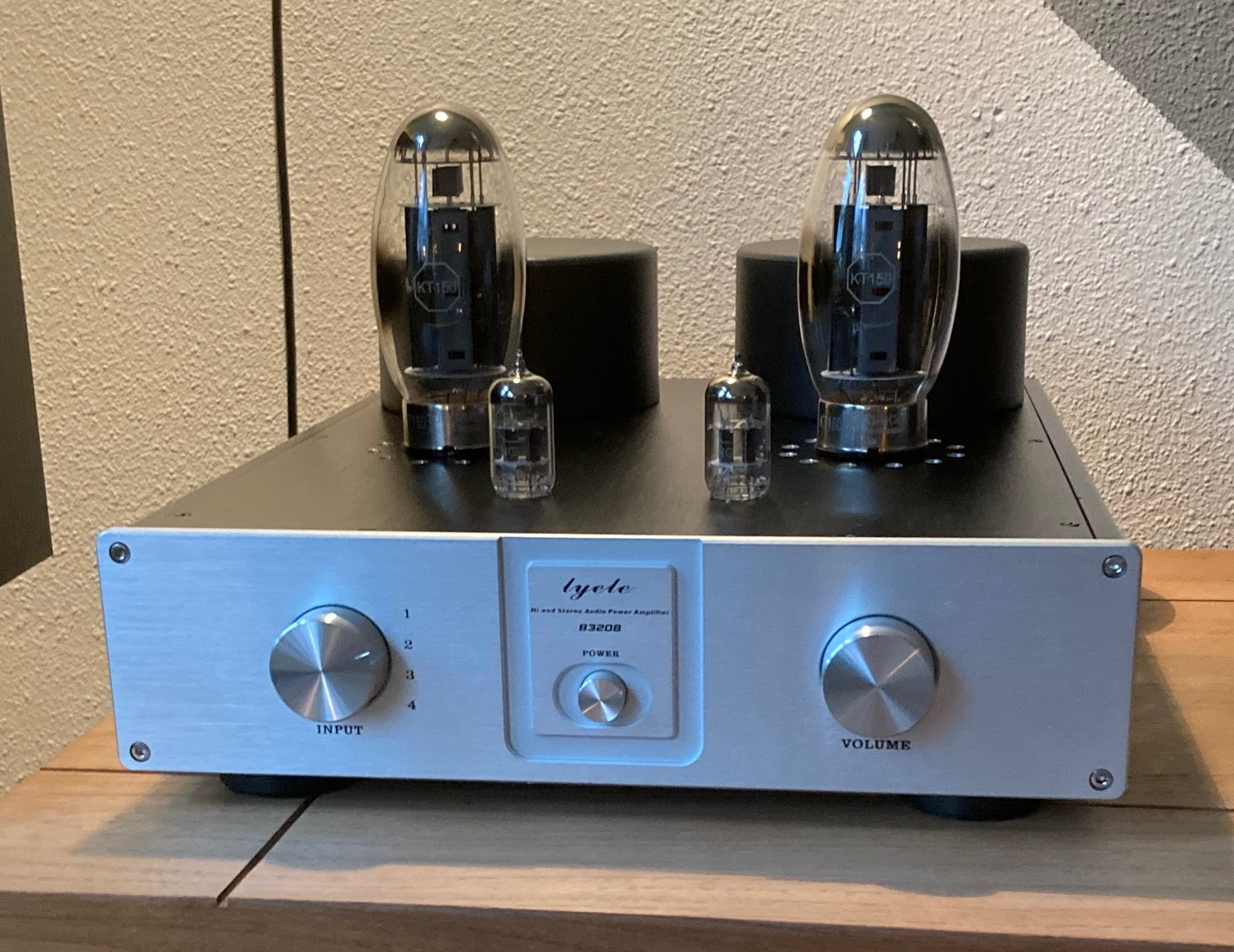

Hij is inmiddels doodstil en draait met de KT150, het afregelen op 120mA nam nog wel wat tijd in beslag voor die niet meer wegzakte, zal zeker met de temp van de buizen te maken hebben.

[elpeewee]

Als de 400V over de KT staat, dan zit je goed. Iets van 46 Watt dissipeer je dan. Dat is ongeveer 75% van het max. vermogen van de buis. Je mag wel naar 80%. Daar bloeit een buis van op.
