Weer een Versterker met EL34/KT 88 hulp gezocht

[RobertD]

De gloeispanning voor die ECC99 moet wel een beetje zweven. De gloeidraad-kathode spanning is volgens mij anders best hoog.
Zou die liever uit een eigen wikkeling halen.

[OpaBert]

Hoi Robert
Ik kan geen trafo vinden waar ik meer dan 1 6.3 volt wikkeling op zit
De enige is AE daar ligt momenteel de vraag betreffende temperatuur voeding,s trafo
Beetje absurd eigenlijk dat je een trafo hebt die al 60-65 graden warm wordt bij nullast !bij de buizen kan het niet anders
Maar een trafo kan gewoon bijna op kamertemp blijven
AE kan dat zeker maken Alleen willen ze dat !en wat kost het eventueel ?
Anders een Ringkern op maat bij Torroidy of een Hammond Maar die heeft maar 1 6,3 volt en 1 van 5 volt
Als AE het niet kan /wil Dan moet ik wat anders kiezen Robert, met tegenzin
Misschien die 5 volt zoals Anne aangaf gelijkrichten met shotkey diode,s en met een flinke elco erachter en een serie weerstand 6.3 volt DC van maken
Wat ook nog kan een DC-DC up converter 5Volt AC gelijkrichten Elco en die DC-DC up conv, erachter

[Ah!buis]

De gloeispanning voor die ECC99 moet wel een beetje zweven. De gloeidraad-kathode spanning is volgens mij anders best hoog.

Hoeft niet hoor.Bert wil de uitvoering met stroombron, dan zit de kathode maar een paar volt boven massa.

Misschien die 5 volt zoals Anne aangaf gelijkrichten met shotkey diode's en met een flinke elco erachter en een serie weerstand 6.3 volt DC van maken.

Serieweerstand moet niet, 5V geeft gelijkgericht 7V min twee diodes blijft ong 6V.De wikkeling voor 3A is onderbelast, wordt de spanning wat hoger, net mooi voor een 6,3V gloei.
Anne

[211audio]

Beetje absurd eigenlijk dat je een trafo hebt die al 60-65 graden warm wordt bij nullast!

Dat zou precies de reden kunnen zijn waarom de trafo zo warm wordt. Als er geen belasting is aan de secundaire wikkeling, 'ziet' de primaire wikkeling alleen zijn eigen impedantie (0,1 ... 1 Ohm)

[OpaBert]

Beetje absurd eigenlijk dat je een trafo hebt die al 60-65 graden warm wordt bij nullast!

Dat zou precies de reden kunnen zijn waarom de trafo zo warm wordt. Als er geen belasting is aan de secundaire wikkeling, 'ziet' de primaire wikkeling alleen zijn eigen impedantie (0,1 ... 1 Ohm)

Ik denk dat je dat fout hebt hoe kom je daarbij
Ik heb werkeljk nog nooit een andere trafo,s gehad welke zo warm werden bij nullast
En dat zijn er een paar honderd 211Audio

[Ah!buis]

Ach ja, 211audio is in de war met gelijkstroom- en wisselstroomweerstand.

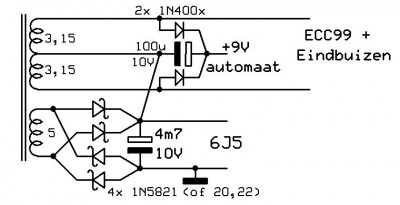

Met de 5V wikkeling kun je behalve gelijkspanning voor de 6J5 nog een trafo uitsparen (= minder gewicht ).
Dat de gloei voor de andere buizen dan op +6V boven massa komt is mooi meegenomen.
Anne

[OpaBert]

Ach ja, 211audio is in de war met gelijkstroom- en wisselstroomweerstand.

Met de 5V wikkeling kun je behalve gelijkspanning voor de 6J5 nog een trafo uitsparen (= minder gewicht ).
Dat de gloei voor de andere buizen dan op +6V boven massa komt is mooi meegenomen.

Anne

Ach als 211audio het net vaak het mis moet hebben als ik kan hij nog ff vooruit
Anne ik heb net bericht gehad van AE
Zij hebben nog geen klachten gehad betreffende te heet worden trafo,s monobill

Citaat email met Marieke Blauw

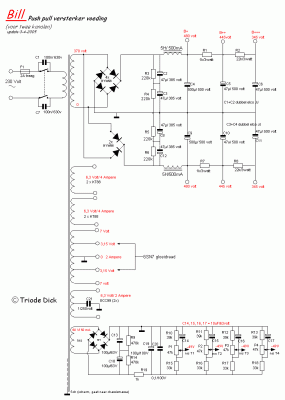

De Bill voeding transformatoren worden +/- 70 graden Celsius bij volle belasting.
Dit is inclusief 40 graden omgevingstemperatuur.
Voor trafo begrippen is 70 graden Celsius niet warm.
De transformatoren mogen wel 115 graden Celsius worden op zijn volle belasting.
Uiteraard doen we dit niet, maar dit wil wel zeggen dat de voeding van de Bill ruim binnen alle normen valt.
In de juiste kleur

Ik kan een paar andere laten maken bij AE 125x125x160 a 300€ voor Twee trafo,s.
Dan heb ik straks weer een boatanchor./ versterker die niet te tillen is
Eigenlijk moet ik gewoon niet twijfelen. Als het binnen de garantie valt , is het goed
Milieuvriendelijk zal een buizenversterker nooit worden
die 300€ en extra gewicht daar pas ik maar voor

Ik neem die standaard trafo,s of 2 ringkern trafo,s van Torroidy en bouw er een roosterkap om
Dat moet ook vanwege de spanningen op de UGT,S
met alle spanningen die er moeten zijn en is niet allerlei tussendoor truukjes om het te laten werken

Dan nog een vraag Anne heb ik wel genoeg aan die 50 volt voor de Autobias ?.
Ik heb hier nog steeds geen 230 volt dus dat zal wel een paar volt minder kunnen zijn
Of vragen of ze er 60 volt van kunnen maken ,

Anne of een ander nog een aanvullng ?
Torroidy Ringkern trafo met extra lange draden ? Of betreffende AE trafo,s
Iets wat ik moet vragen in de bestelling .
Edit
De waarden die ik moet vragen aan torroidy
De stroom die de HS trafo moet leveren is 400 mA genoeg ?
Dan heb ik DC iets van 250 mA Toch
De spanning 360 of 375 volt ?

[Ah!buis]

Anne ik heb net bericht gehad van AE
Zij hebben nog geen klachten gehad betreffende te heet worden trafo,s monobill

Citaat email met Marieke Blauw
De Bill voeding transformatoren worden +/- 70 graden Celsius bij volle belasting.
Dit is inclusief 40 graden omgevingstemperatuur.
In de juiste kleur

Mooi blauw is niet lelijk (ook voor 't forum )
Maar zo is jou trafo dus toch te heet

Dan nog een vraag Anne heb ik wel genoeg aan die 50 volt voor de Autobias ?.
Ik heb hier nog steeds geen 230 volt dus dat zal wel een paar volt minder kunnen zijn
Of vragen of ze er 60 volt van kunnen maken ,

Voor de EL34 is het wel genoeg, met de KT88 idd beter 60V.

De waarden die ik moet vragen aan torroidy
De stroom die de HS trafo moet leveren is 400 mA genoeg ?
Dan heb ik DC iets van 250 mA Toch
De spanning 360 of 375 volt ?

Als je niet van plan bent om lang op max vermogen te spelen (bijv testtoon op max aanhouden) is 200mA wel genoeg.En 360 of 375V maakt niet veel uit, moet wel de elco's in de gaten houden.

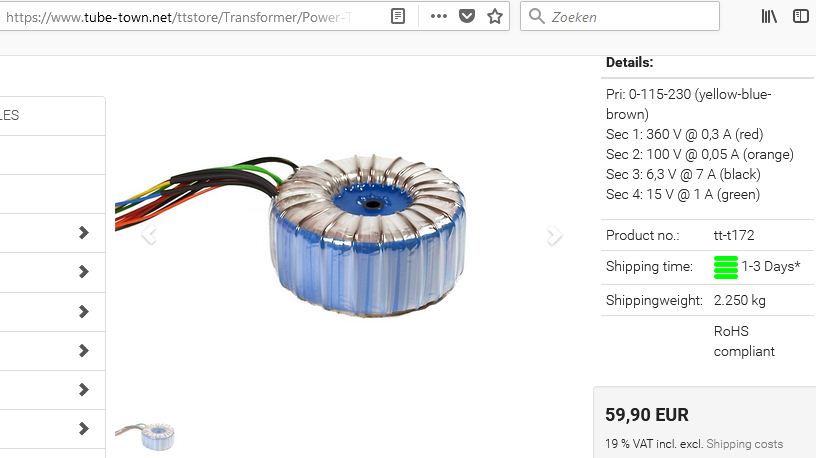

Dit ziet er niet onaardig uit (2¼ kg), weet niet wat verzenden kost.
Anne

[OpaBert]

Hee Anne dat is een koopje
Maar heeft Demo daar geen gedoe mee gehad ?
Brommen van de trafo,s
Of haal ik wat door elkaar ?

[OpaBert]

Anne ik wil dit aanvragen bij Torroidy
Edit
225 Volt Prim.
375 Volt Secundair 0.4 Amp
70 volt 0.05 Amp
6.3 Volt 5Amp t.b.v 2xKT88 + ECC99
7 volt 2Amp voor DC tbv 6SN7 en evt ECC99 te voeden met Gelijkspanning
15 volt 2 amp voor de stroombron , bias automaat, relais e.d.
De inschakel vertraging hoogspanning
heeft zijn eigentrafo incl relais kan evt ook uit de 15 volt worden gevoed.
Die bias automaat had toch ook 5 volt nodig

[democles]

Maar heeft Demo daar geen gedoe mee gehad ?
Brommen van de trafo,s
Of haal ik wat door elkaar ?

Ja klopt, de prijs is goed maar 9 van de tien brommen
Zijn meer geschikt voor gitaar versterkers,waar dat niet zo storend is.

[OpaBert]

Maar heeft Demo daar geen gedoe mee gehad ?
Brommen van de trafo,s
Of haal ik wat door elkaar ?

Ja klopt, de prijs is goed maar 9 van de tien brommen
Zijn meer geschikt voor gitaar versterkers,waar dat niet zo storend is.

Hee Demo
Dan wordt de keuze als ik alle spanningen wil Torroidy of hete AE trafo,s
Bedankt dat je even reageerde.

[democles]

Je zou deze ook kunnen mailen http://www.ogonowski.eu/

[OpaBert]

Je zou deze ook kunnen mailen http://www.ogonowski.eu/

Ga ik zeker doen

Wacht nog ff wat Anne vind van de spanningen en stromen voor ik wat bestel

[Ah!buis]

Anne ik wil dit aanvragen bij Torroidy
Edit
225 Volt Prim.
375 Volt Secundair 0.4 Amp
70 volt 0.05 Amp
6.3 Volt 5Amp t.b.v 2xKT88 + ECC99
7 volt 2Amp voor DC tbv 6SN7 en evt ECC99 te voeden met Gelijkspanning
15 volt 2 amp voor de stroombron , bias automaat, relais e.d.
De inschakel vertraging hoogspanning
heeft zijn eigentrafo incl relais kan evt ook uit de 15 volt worden gevoed.
Die bias automaat had toch ook 5 volt nodig

Behoorlijk ruim zo.Zou 't maar op 230V houden, is er dan 225V is alles iets te laag, minder erg als te hoog.
De 7V (zeg maar 7,5V), positief gelijkgericht, kan ook voor de automaat dienen.
Dan is de 15V (negatief gelijkgericht) voor de stroombron + vertraging, heeft met 1A meer dan genoeg.
Wel jammer dat die TT-trafo bedenkelijk is, anders best bruikbaar.
Ik meen dat de GU-50 versterker van demo ook een TT-trafo heeft (T185 met 2x150V), bromt die dan ook ?
Anne

[democles]

Ik meen dat de GU-50 versterker van demo ook een TT-trafo heeft (T185 met 2x150V), bromt die dan ook ?

In mijn geïntegreerde GU bak zit 1 trafo en die bromt ook,valt wat minder op omdat hij in de kast zit,op 30cm hoor je het,niet echt storend,maar je weet het.

Het is jammer dat er folie om de trafo,s zit anders had ik geprobeerd ze in een bad lak te hangen onder vacuüm.

[OpaBert]

Demo , Anne bij Torroidy en http://www.ogonowsky.eu/ een prijs op gave gevraagd
Was vorige keer met een trafo met 2 taps minder 95€ per trafo kwijt bij Torroidy en die trafo,,s waren stil en werden niet warm
Ook geen strooiveld Wel wat problemen met te korte aansluitdraden en veel te lage gloeispanning 6,1 volt onbelast
Dat is met zelf 1 nieuwe 6,3 volt erop gewikkeld en 1nieuwe gekregen omdat ik een trafo gemold heb met mn frees bank

Demo
Wel jammer zo,n rot trafo bederft gewoon je plezier er van Net als een kras op je pas Gespoten boven plaat
Je streeft naar een fout loos iets doe je stinkende best en dan een Brom in je trafo

Laten we hopen dat het nu wel in een keer goed is bij Torroidy of Ogonowsky

[OpaBert]

Ben bij Torroidy 110€ per stuk kwijt met alle spanningen
250 VA ringkern prim 230 vol

TS 250VA PRI: 230V SEC:
375V 0.4A
70 volt 0.1 A
6.3 Volt 5 A
7,5 volt 2 A
8 - 0 - 8V 2A
- primary and secondary leads 30cm
cost: 109,30 EUR/pc
Our offer is valid for the 30 days.
Shipping is 19€
Misschien andere ook zo iets nodig kan mee liften met dezelfde shipments

[democles]

primary and secondary leads 30cm

Ben je ongeveer net zo veel kwijt als de Hammond,s,maar dan heb je wel je eigen spanningen en de helft van het gewicht

[OpaBert]

Ja inderdaad Demo
Is deze trafo ook zo te gebruiken voor een GU50 PP versterker Anne Peet ?
Of is dit veel teveel ?

[Ah!buis]

Gloei van de GU-50 is 12V !
Anne

[OpaBert]

Ah goed dat je dat zegt
12,6 volt 0.85 Amp
Is 2 amp
Even overdenken kan uit de 2x8 =16 volt wikkeling halen .
Of er bij laten maken

[democles]

Of gloei apart doen zoals ik het doe.

http://www.elektrodump.nl/nl/laagspanni ... mator.html

Met primair 220v aansluiting en twee GU-50 buizen gloeien meet ik belast 12,3v op de secondaire 11v uitgang van deze trafo en dat is ruim binnen de spec,s van de buis.

En deze bromt niet de kwaliteit van de vorige eeuw en kost geen drol

[OpaBert]

Ja inderdaad ik heb nog trafo,s genoeg uit 1960-1970
En brommen moeten versterkers niet evenmin ruisen
Bedankt voor de tip

[Ah!buis]

Ah goed dat je dat zegt
12,6 volt 0.85 Amp
Is 2 amp
Even overdenken kan uit de 2x8 =16 volt wikkeling halen .
Of er bij laten maken

Trafo erbij is weer meer gewicht, kan niet de bedoeling zijn .
Ipv 2x8V / 2A zou 2x12V6 / 1A kunnen voor gloei GU-50 en gelijkrichten voor vertraging en stroombron.
Anne
