Zou kunnen, maar ik betwijfel het.... Nog maar eens proberen.mischa72 schreef:@Jan-Peter:
Dit hadden we al gehad en het volgende geconstateerd:cve schreef:Wat gebeurt er trouwens als je de ingang kortsluit? Sorry, ik heb maar even niet gekeken of dit reeds gevraagd is.Hoi Mischa,
De vraag is nog niet gesteld. Het antwoord kan ik wel geven. Er gebeurt helemaal niets, de ruis blijft in ongewijzigde vorm en niveau aanwezig.
Co
).Het ook wel zo blijven als de bron aangesloten is EN er komt ruis uit de bron....mischa72 schreef:Ik ben het met je eens dat het gezien het verschijnsel van 100k naar 10k niet echt logisch is, maar ik heb ook geen reden om te twijfelen aan de kennis van Co of jou (van al die anderen natuurlijk ook niet
Laten we Co nog eens uitdagen de ingang kort te sluiten en het resultaat te posten.
Groeten,
Mischa
Niet alleen ik maar ook Sander heeft dat gedaan zoals je kunt lezen. Lijkt me niet zinnig om dat te blijven herhalen. Het schiet niet echt op toch?Ja, ik heb de + en - ingang naar massa kortgesloten en toen een aantal metingen gedaan. De ruis en de instraling van een AM draaggolf was toen nog steeds aanwezig.
Als je dezelfde revisie hebt als waar ik mijn schema op heb gebaseerd dan is dat goed mogelijk. Ik ga het tot op de bodem uitzoeken. Eagle al opgestart om een nieuw bordje te maken. Nog even afstemmen met Sander wat wijsheid is en dan aan de slag. Met lekker veel foto's voor Mischa.sorry voor het inpikken
maar dat verklaard dan ook de ruis in mijn relaixed waar ik me al suf op gezocht heb
vele dank

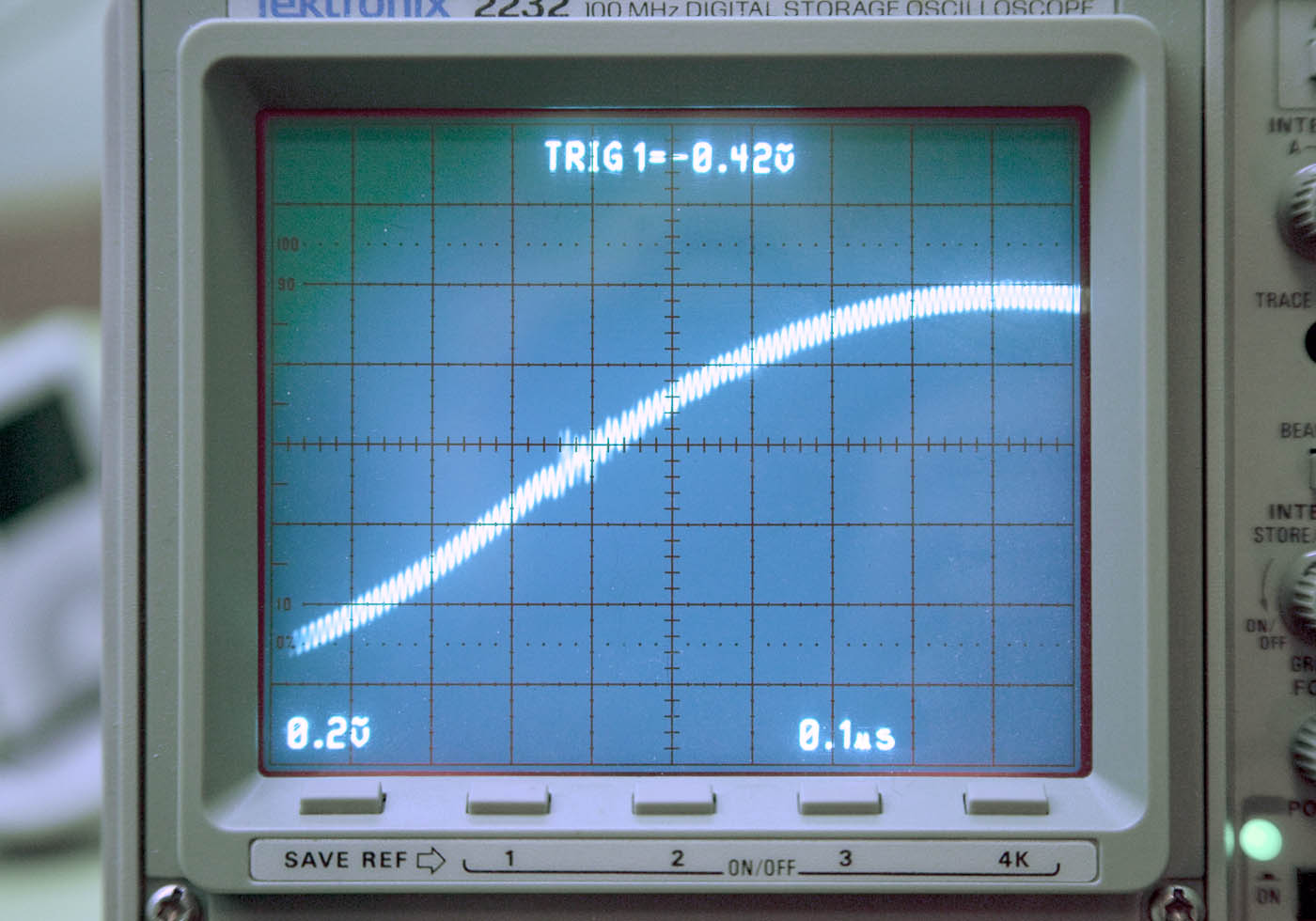

Dat staat ook in het scoopplaatjeJan-Peter schreef:Ah de tijdbasis staat dus op 0.1us....., dan is dit waarschijnlijk de ' buurman'.....
Ja, frequentie zit rond de 100MHz, dus kan best de buurman zijn. Dan moet Co maar even polsen of de buurman ook een licentie heeft voor de FM band misschien?Ah de tijdbasis staat dus op 0.1us....., dan is dit waarschijnlijk de ' buurman'.....
Als ik de ingangskeuzeschakelaar voor 't gebruikte kanaal op de oscilloscoop op 'GND' zet (en daarmee intern in de oscilloscoop dat kanaal aan GND koppel) is 't weg, dus het zit echt in de UcD's uitgangsspanning.Als je de probe direct korstluit met zijn GND clip zag je dit ook?
Daar gaat 't nu even niet om, ik wil graag weten of er niet iets in de UcD hoogfrequent staat te oscilleren, of dat er een externe bron is die zorgt dat dit signaal in de UcD draaggolf terecht komt, dit signaal hoort daar namelijk niet te zitten. De ruis is debet aan twee dingen, hoge ingangsimpedantie van de UcD module en de laatste revisie van de RelaixeD door Jos, helaas.Ik snap alleen niet dat een 100MHz verstoring een hoorbare ruis kan opleveren.

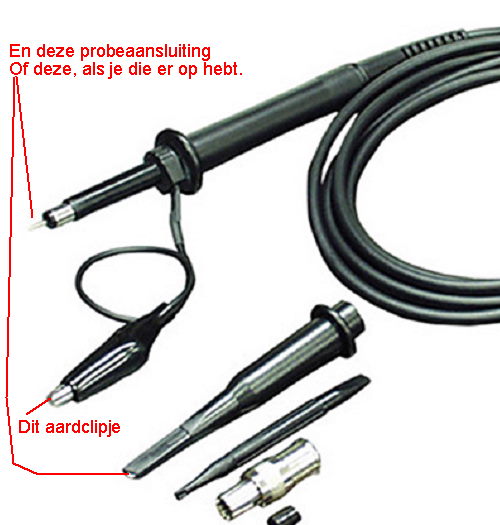

Euh.. dat vraagt hij niet... Wat hij bedoelt is de probe met zijn eigen aardclipje kort te sluiten, vermits je zo'n probe hebt .. Dus niet met de interne GND maar met die heeeeele draad (antenne) er tussen dus..SSassen schreef:Als ik de ingangskeuzeschakelaar voor 't gebruikte kanaal op de oscilloscoop op 'GND' zet (en daarmee intern in de oscilloscoop dat kanaal aan GND koppel) is 't weg, dus het zit echt in de UcD's uitgangsspanning.
Da's 't probleem hier niet, de weerstand zit niet in de tegenkoppellus. Overigens hebben we metaalfilmweerstanden gebruikt zoals je kunt zien op de foto.kool(film) weerstanden hebben aanzienlijk meer ruis dan de metaalfilmtypen
Dat klopt, dit is de nuldoorgang, onderstaande foto illustreert dit nog eens duidelijk, wat je ziet is de 400kHz draaggolf van de UcD. Dit is één van mijn eigen UcD's (een UcD180), duidelijk zichtbaar is het schakelen rond de nuldoorgang.De kleine pieken die je ziet op de scope lijken te ontstaan op de 0 doorgang, klopt dit? Het zouden de schakelpieken van de diiodes of fet's kunnen zijn, deze liggen in de ordegrootte van 10-50ns. Wat is de vertikale resolutie die in de plaatjes staat?
Niet nodig we krijgen die ruis er wel uit of jij heet geen Sander Sassen.Goed, zojuist even overleg gepleegd met Bruno en hij bevestigt dat dit inderdaad een FM zender is die je terugziet op de draaggolf, kennelijk hebben ze daar in Groningen ook last van als ze meten met de oscilloscoop. Misschien kunnen we Co een nette betonschaar kado doen zodat hij bij de buurman wat kabels kan doorknippen?
En bruut geweld hoort daar niet bij. We focussen nu eerst maar op de schakeling rond de opamps in de preamp. Tenminste als Bruno geen andere suggesties had. Uhm, de zender is uit geweest en er was geen verschil hoorbaar:SSassen schreef:Goed, zojuist even overleg gepleegd met Bruno en hij bevestigt dat dit inderdaad een FM zender is die je terugziet op de draaggolf,
cve schreef:Net even bij de buurman geweest en gevraagd of hij zijn zender even wilde uitzetten. De goede man voldeed daar graag aan hoewel hij zich niet kon voorstellen dat hij het probleem veroorzaakte. En hij kreeg gelijk. De ruis is er nog steeds.........

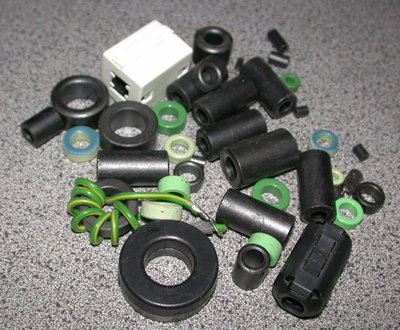

Of deze jongen moet het verschijnsel veroorzaken. Alleen even de vraag wat hij uitstraalt. Misschien even met je vraag bij de toren langs gaan.cve schreef:Hij opperde dat het mogelijk de straalverbindingstoren is die hier hemelsbreed nog geen km vandaan staat. Hmmmm, denk ik niet echt aan.
