Extreem gewichtige klasse A

[Barry2001]

De vraag van johan283 over verdere mogelijkheden mbt een zelfbouw klasse A versterker en de daarop volgende antwoorden is afgesplitst naar een nieuw onderwerp: viewtopic.php?f=7&t=26258&p=1876317#p1876317

[cve]

Omdat het met de dlcp momenteel ook niet erg opschiet maar weer eens verder met de ExtremA. Eens zien of we de Evor04 werkend kunnen krijgen. Schoot al meteen niet op omdat de gehele versterker niet meer wil opstarten. De weerstanden van de softstart worden roodgloeiend en de netspanning na de softstart komt niet hoger dan 190V. Koppel ik de kleine trafo’s af dan loopt de spanning wel op naar 230V. Nog vreemder is dat de spanning na de brugcellen nauwelijks verschilt van de wisselspanning die de grote trafo’s voor de brugcel geeft. Vier defecte brugcellen lijkt mij wat onwaarschijnlijk. Een andere softstart bracht ook geen soelaas. Wat is hier loos?
Het laatste wat ik gedaan heb voor het probleem zich voordeed was de voeding belasten met de weerstanden ipv. de eindtrap om te zien of de brom dan ook aanwezig was.

Co

[Barry2001]

Je hebt toch niet toevallig 2 brugcellen op 1 trafo uitgang hangen? Dus dat je 2 brugcellen parallel hebt staan, want dat gaat niet.

[ray5150]

Is dat met de versterker aan de voeding gekoppeld, of alleen de voeding ?
Iets is er niet pluis, dat is duidelijk...

[cve]

Je hebt toch niet toevallig 2 brugcellen op 1 trafo uitgang hangen? Dus dat je 2 brugcellen parallel hebt staan, want dat gaat niet.

Nee, 1 brugcel per uitgang. Dus per trafo 2x18V, na de brugcel 2x18,2V.

Is dat met de versterker aan de voeding gekoppeld, of alleen de voeding ?
Iets is er niet pluis, dat is duidelijk...

Het inschakelen deed ik met de complete versterker, dus zoals hij ook bedoelt is en heeft gefunctioneerd. Met brom dat wel. Maar hij deed het verder prima. Daarna heb ik hem getest met de weerstanden zoals Sander aangaf en de netspanning gefilterd met een brugcel en 2 condensatoren. De brugcel en de elco’s heb ik weer uit de voedingslijn verwijderd (het werkt toch niet) en sindsdien heb ik dit probleem. Toch de brugcellen?

Co

[Ah!buis]

De weerstanden van de softstart worden roodgloeiend en de netspanning na de softstart komt niet hoger dan 190V. Koppel ik de kleine trafo’s af dan loopt de spanning wel op naar 230V.

Lijkt erop dat de softstart zelf niet werkt.Ik heb wel schema extrema met DC-beveiliging, niet de softstart.Heeft die een eigen voeding dan zou ik daar maar 's naar kijken.
Anne

[cve]

De weerstanden van de softstart worden roodgloeiend en de netspanning na de softstart komt niet hoger dan 190V. Koppel ik de kleine trafo’s af dan loopt de spanning wel op naar 230V.

Lijkt erop dat de softstart zelf niet werkt.Ik heb wel schema extrema met DC-beveiliging, niet de softstart.Heeft die een eigen voeding dan zou ik daar maar 's naar kijken.
Anne

Softstart zelf werkt, een tweede exemplaar toont precies hetzelfde beeld. Andere versterker wordt probleemloos in- en uitgeschakeld.

Cookt over

[Ah!buis]

De weerstanden van de softstart worden roodgloeiend en de netspanning na de softstart komt niet hoger dan 190V. Koppel ik de kleine trafo’s af dan loopt de spanning wel op naar 230V.

Lijkt erop dat de softstart zelf niet werkt.Ik heb wel schema extrema met DC-beveiliging, niet de softstart.Heeft die een eigen voeding dan zou ik daar maar 's naar kijken.
Anne

Softstart zelf werkt, een tweede exemplaar toont precies hetzelfde beeld. Andere versterker wordt probleemloos in- en uitgeschakeld.

Cookt over

Raar verhaal.De softstart weerstanden worden overbrugd na een paar secondes, kunnen niet meer heet worden.Wel heet- niet overbrugd- softstart doet 't niet.UItgecookt
Anne

[ray5150]

De weerstanden van de softstart worden roodgloeiend en de netspanning na de softstart komt niet hoger dan 190V. Koppel ik de kleine trafo’s af dan loopt de spanning wel op naar 230V.

Lijkt erop dat de softstart zelf niet werkt.Ik heb wel schema extrema met DC-beveiliging, niet de softstart.Heeft die een eigen voeding dan zou ik daar maar 's naar kijken.
Anne

Een uittreksel voor Anne :

Voeding Extrema.pdf

(983.94 KiB) 36 keer gedownload

Ik kan de hele PDF niet plaatsen hier wegens te groot.
Kan hem wel met wetransfer naar je sturen, maar dan moet je een emailadres via PB sturen.

[ray5150]

Mijn gevoel zegt dat er toch iets niet goed zit in die voeding, wat weer samenhangt met het brommen van de trafo's.

[Pjotr]

Ik kan de hele PDF niet plaatsen hier wegens te groot.
Kan hem wel met wetransfer naar je sturen, maar dan moet je een emailadres via PB sturen.

Goed dat je nog eens aangeeft. Wanneer gaat beheer dat eens aanpassen? Heb dit ook al meerdere keren aangegeven maar het blijft al jaren oorverdovend stil daarover en gebeurt er niks.

[ray5150]

Je hebt op zich wel gelijk, Peter.
Maar ik wil daar hier niet dieper op ingaan omdat dan de aandacht weer word afgeleid van het probleem van Co.
Wat ik wel kan doen is het hele artikel opknippen in losse pagina's en dan plaatsen, maar ik wil ook His Royal Sassiness niet in de bomen jagen.(Auteursrechten). laat hem maar even aangeven of hij daar akkoord mee is.

[cve]

Nog eens diep in mijn geheugen wezen grasduinen. Waarschijnlijk heb ik nu ineens te maken met het probleem dat scanspeakman ook al trof. Om het helemaal zeker te weten moet de hele versterker weer uitelkaar om te kunnen zien of alle 4 de leds wel gaan branden. Als ik door de openingen kijk dan lijkt het alsof er maar 2 branden. Open maken dus maar.

Copen de poort

[cve]

Je hebt op zich wel gelijk, Peter.
Maar ik wil daar hier niet dieper op ingaan omdat dan de aandacht weer word afgeleid van het probleem van Co.
Wat ik wel kan doen is het hele artikel opknippen in losse pagina's en dan plaatsen, maar ik wil ook His Royal Sassiness niet in de bomen jagen.(Auteursrechten). laat hem maar even aangeven of hij daar akkoord mee is.

Bedankt voor het aanbod maar ik bezit een complete set inclusief bouwbeschrijving en correcties.

Compleet

[ray5150]

Bedankt voor het aanbod maar ik bezit een complete set inclusief bouwbeschrijving en correcties.

Dat snap ik Co, maar dat was bedoeld voor Anne en anderen die willen meekijken...

[Ah!buis]

Voeding Extrema.pdf

Ik kan de hele PDF niet plaatsen hier wegens te groot.
Kan hem wel met wetransfer naar je sturen, maar dan moet je een emailadres via PB sturen.

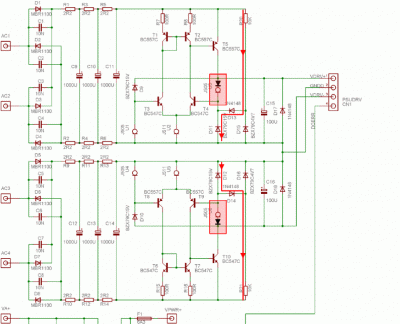

Dat is de DC-beveiliging en de foute voorversterker-voeding (ontbreken diodes bij U3 en U6).
Vermoedelijk is de softstart een extra-extrema geval, staat dan niet in dat schema.
Co pytje van het softstart-deel ?
Anne

[cve]

De softstart bevindt zich op de klikaanklikuit, ook al een product van Sander Sassen. De versterker schakelt op dit moment soms wel en soms niet aan. Nog niet toegekomen aan het ontmantelen. Maar ik denk toch sterk aan dit:

[Ah!buis]

De softstart bevindt zich op de klikaanklikuit, ook al een product van Sander Sassen. De versterker schakelt op dit moment soms wel en soms niet aan. Nog niet toegekomen aan het ontmantelen. Maar ik denk toch sterk aan dit:

Dat is weer de voeding voor het voorversterkerdeel waar Ray ook mee kwam.Alleen staan hier wel de extra diodes in (de zwarte).Als die er niet in zitten komt 't wel voor dt de versterker niet opstart.
Maar heeft allemaal niks te maken met heetlopende weerstanden.Co nsternatie
Anne

[PimDriessen]

Hoi CVE,
Ik ben ook in het bezit van het complete artikel uit elektuur Audio, maar zie nergens een schema van de softstart.
Groet,
Pim

[cve]

Hoi CVE,
Ik ben ook in het bezit van het complete artikel uit elektuur Audio, maar zie nergens een schema van de softstart.
Groet,
Pim

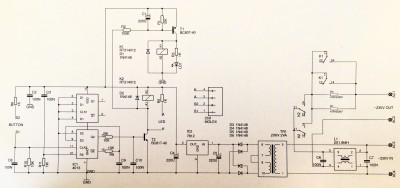

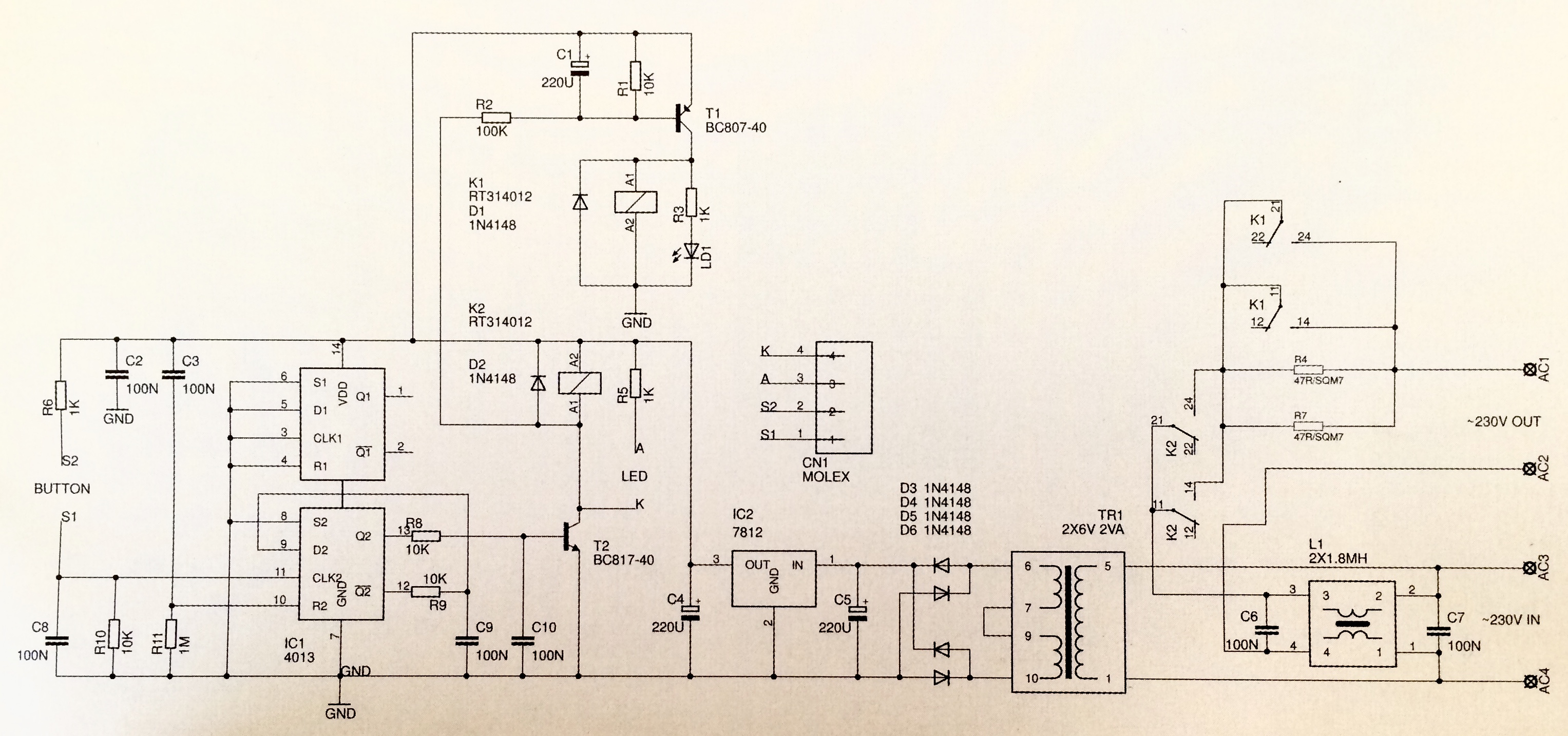

De softstart staat in een andere Elektuur Audiospecial. Maar dit is het schema.

Co

[cve]

Voor de volledigheid; ik gebruik 2 weerstanden van 33 Ohm (dat is dus 16,5). In het schema staat 47 Ohm.

Cohm

[ray5150]

Jij schrijft dat die weerstanden bloedheet worden.
Ik trek daaruit de co-nclusie dat er voor langere tijd een grote stroom doorheen loopt. ergo, de softstart schakel niet in.
(of uit, is maar net hoe je het ziet.)

[Ah!buis]

Beste kandidaat is een slechte (kapot?) T1 =BC807-40
Kan ook dat 't geen -40 is en gewoon niet toekomt met de stroom door 100k naar z'n basis.
Anne

[cve]

Jij schrijft dat die weerstanden bloedheet worden.
Ik trek daaruit de co-nclusie dat er voor langere tijd een grote stroom doorheen loopt. ergo, de softstart schakel niet in.
(of uit, is maar net hoe je het ziet.)

Ze worden echt rood en het soldeer smelt. Je kunt ze er zo uit laten vallen.

Beste kandidaat is een slechte (kapot?) T1 =BC807-40
Kan ook dat 't geen -40 is en gewoon niet toekomt met de stroom door 100k naar z'n basis.
Anne

Voorlopig geloof ik nog niet dat het probleem in de softstart zit. En tweede exemplaar vertoont dezlfde problemen bij de ExtremA. Bij de ucd’s waar precies dezelfde trafo’s inzitten werken ze beide probleemloos. Ik heb er nog twee opgebouwd die ga ik ook nog even testen. Als ze alle 4 een gelijk gedrag vertonen dan geloof ik niet dat de softstart de boosdoener is.

Controle

[Ah!buis]

Geloof is een schone zaak en geeft 't menschdom veel vermaak (en narigheid)
Nog maar even co-operatief zijn
Er gaan twee draden van het net naar de kaku-print en nog twee naar de dikke trafo.Als je een draad van de dikke losmaakt werkt de kaku nog steeds maar de weerstanden verbranden dan niet meer.
Bij het inschakelen klik één relais en even later klik de tweede.Vermoedelijk blijft de tweede klik uit.Dan meten waarom, bijv spanningen pootjes T1.
Anne
