AD1865 nos dac,met srpp buizentrap

[democles]

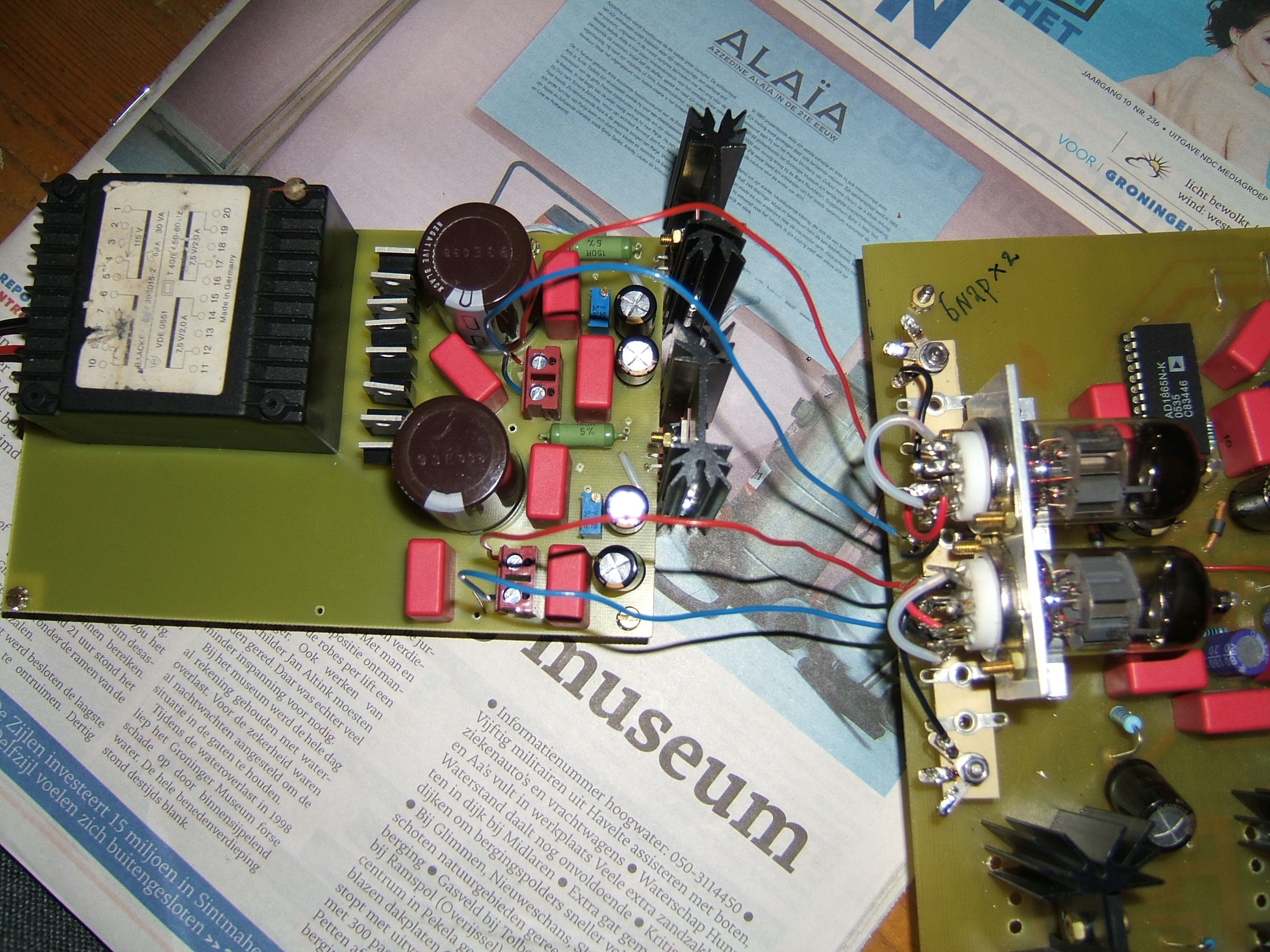

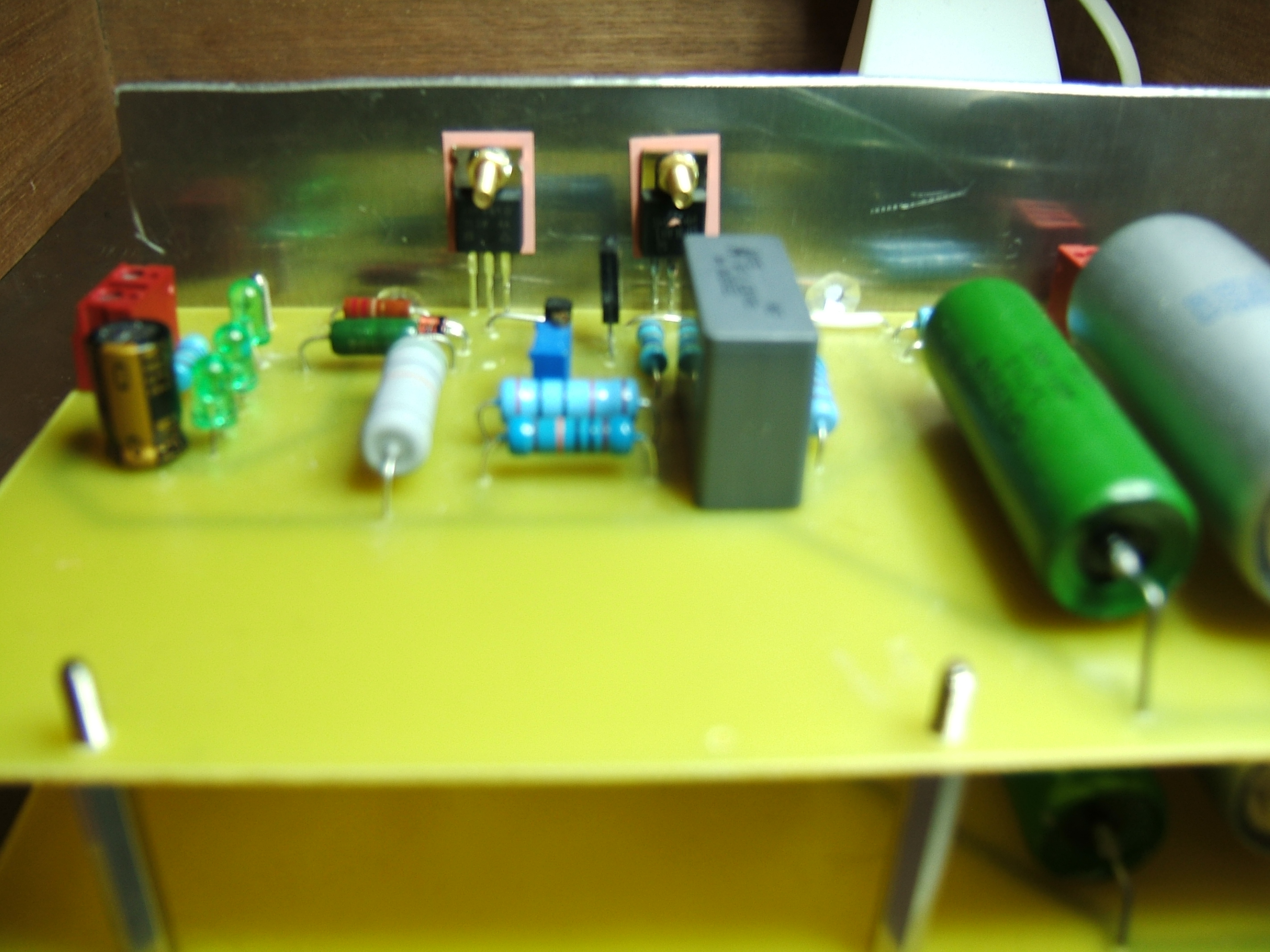

Vanavond maar even een test opstelling gemaakt

Even kijken[voelen] hoe warm de boel wordt.........

De boel blijft net iets boven handwam,,er hoeft dus niet extra gekoeld te worden,,

[democles]

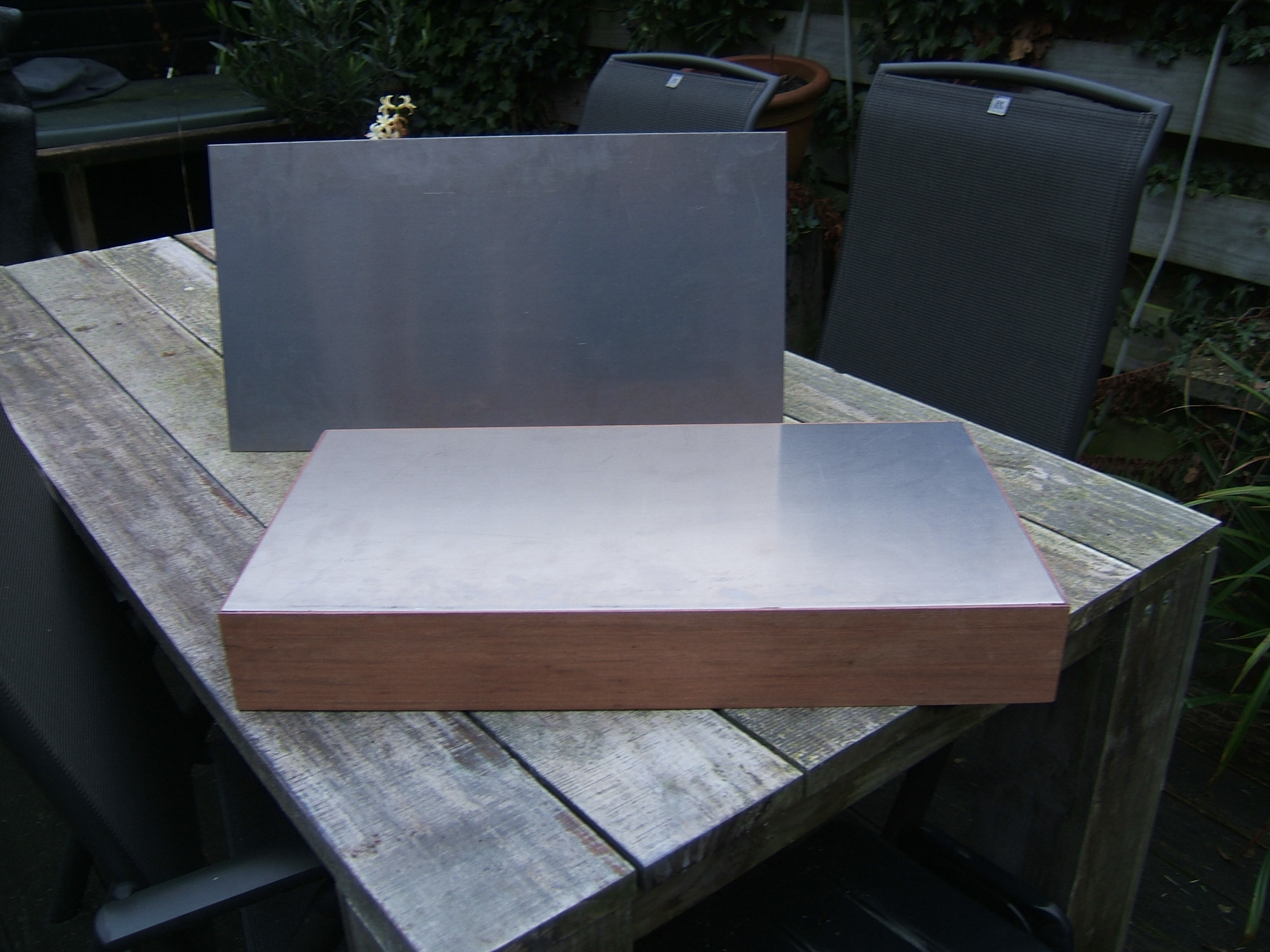

Vandaag is het plaatwerk gearriveerd [3mm Alu.]

Dat wordt ,,HAKKEN en ZAGEN,,

Tot later...................

[democles]

En wat nu????????????????????

Passen en meten

Waar plaats ik de eindcondensatoren?????????

[democles]

Op een plateautje van mica,boven de dac,,,,ideaal,,

Zo,weer een stapje verder.......................................

[democles]

Wat gaan we vandaag doen??????????????????

Passen en meten natuurlijk!!!!!!!!!!!!!! [ik doe niets anders]

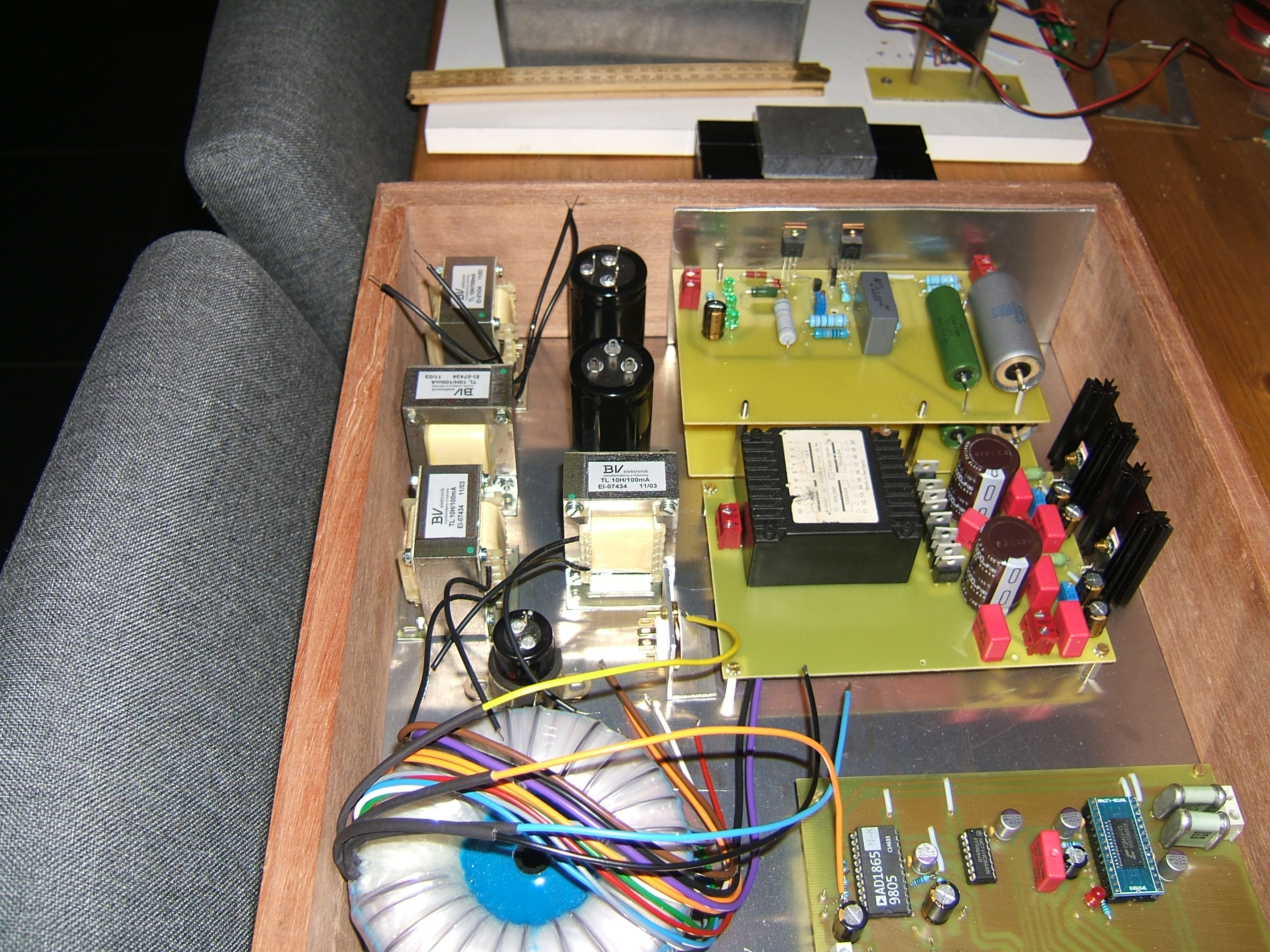

De opstelling in de spuitgietbehuizing ,van de smoorspoelen,maar even los gelaten,geeft me iets meer vrijheid in de totale opstelling

Een begin gemaakt met de koeling van de HV-Shunt,s,en de befestiging voor de EZ81 [gelijkrichterbuis]

Tot later.................................

[studiostevus]

Ziet er goed uit!

[democles]

Ziet er goed uit!

Dank je,

Volgende stap,de SRPP trap,

[democles]

Had nog wat plaatwerk liggen................

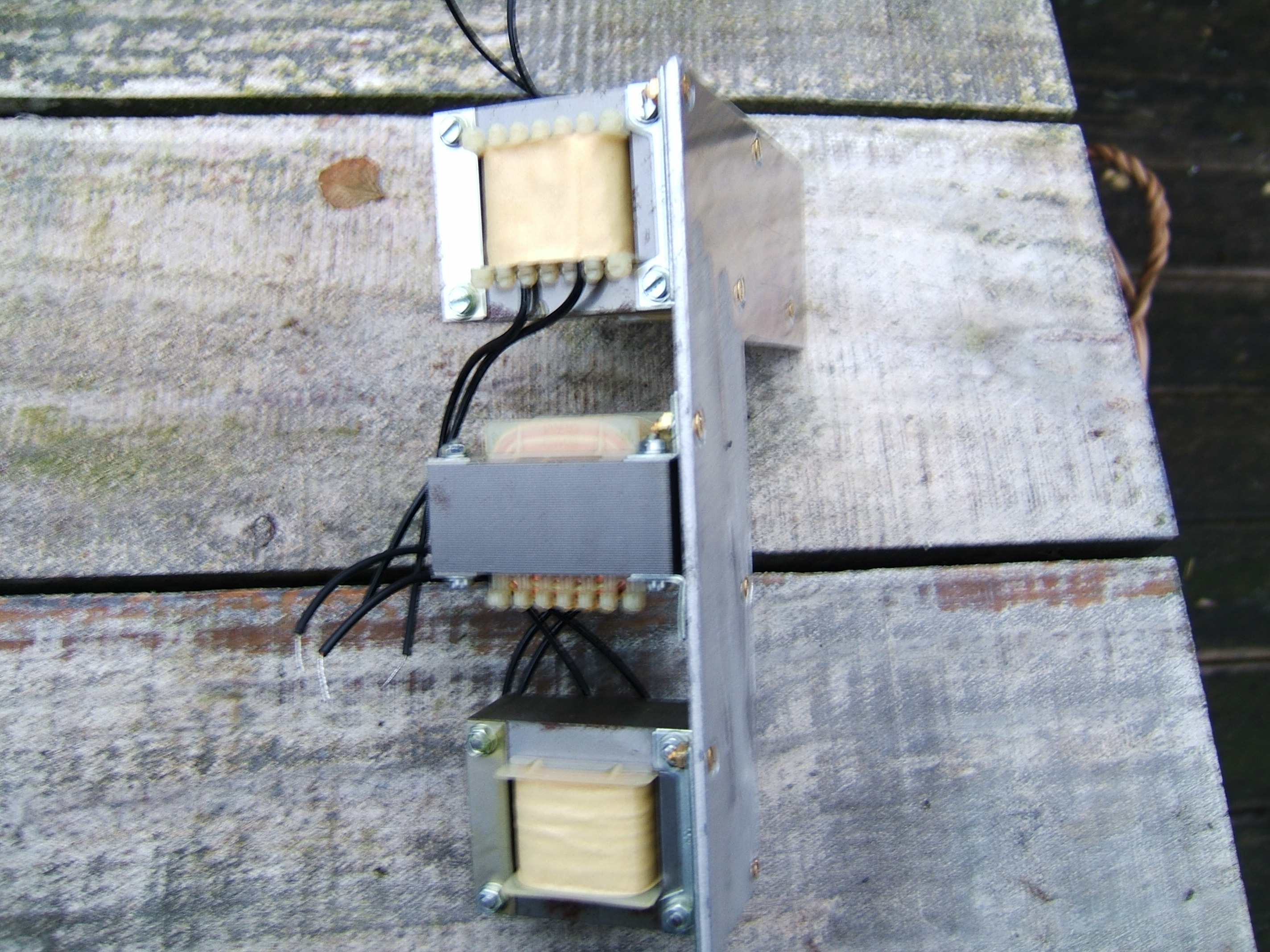

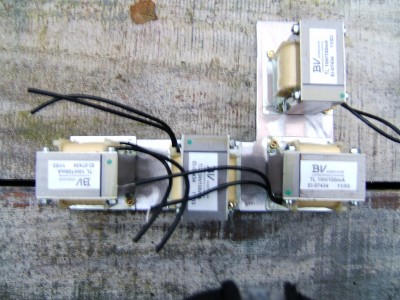

Maar even een subframe voor de smoorspoelen gemaakt,wat later op doorvoer rubbers gezet kan worden

[democles]

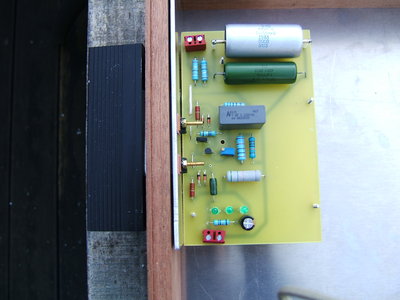

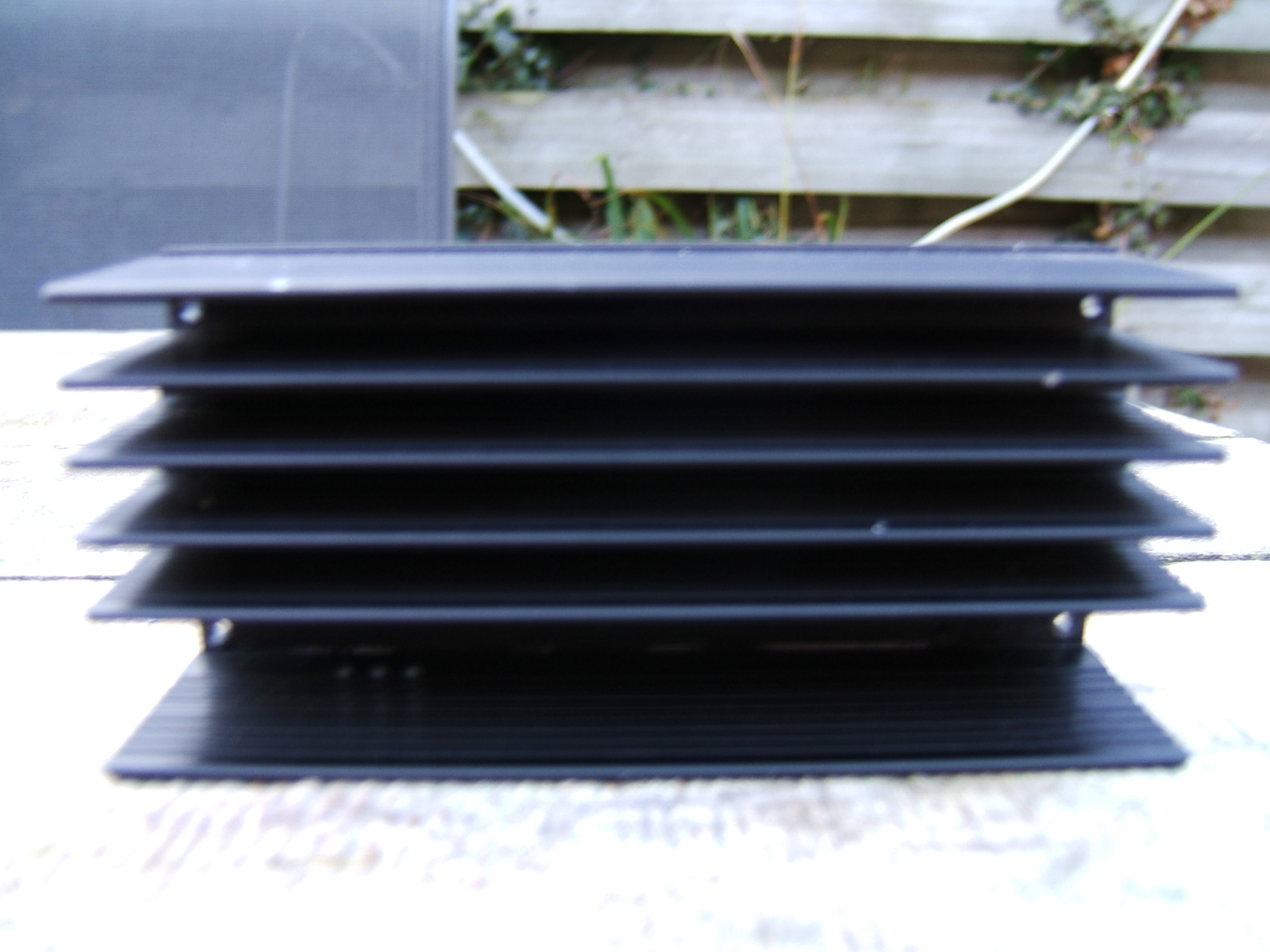

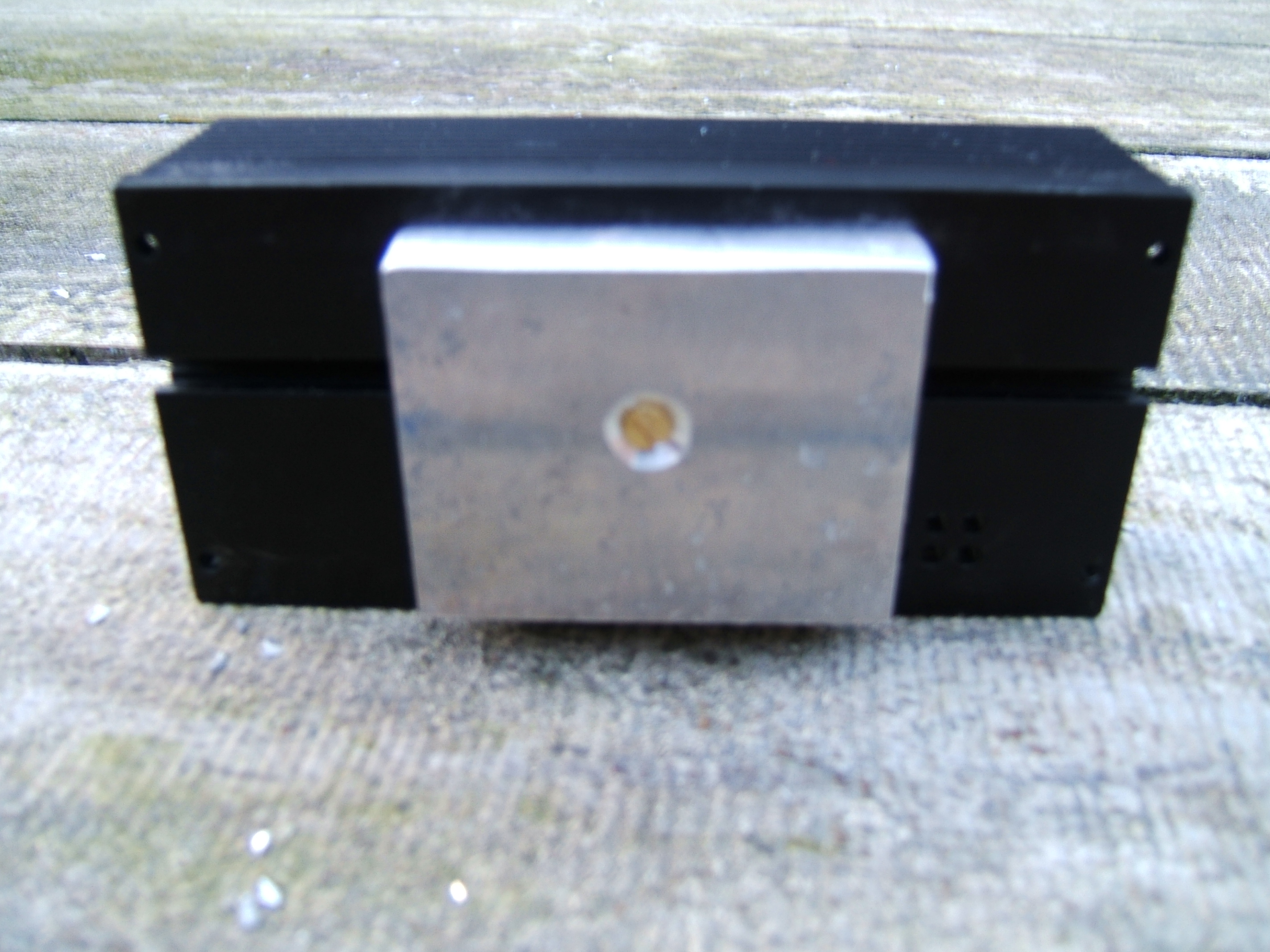

Vandaag wordt er aan de koeling voor de FET,s gewerkt...............

Ja die dingen worden heet en moeten goed gekoeld worden

Dus een redelijk koelprofiel voorzien van een dik stuk alu. [hoop dat het voldoende is ]

Tot later..............................

[democles]

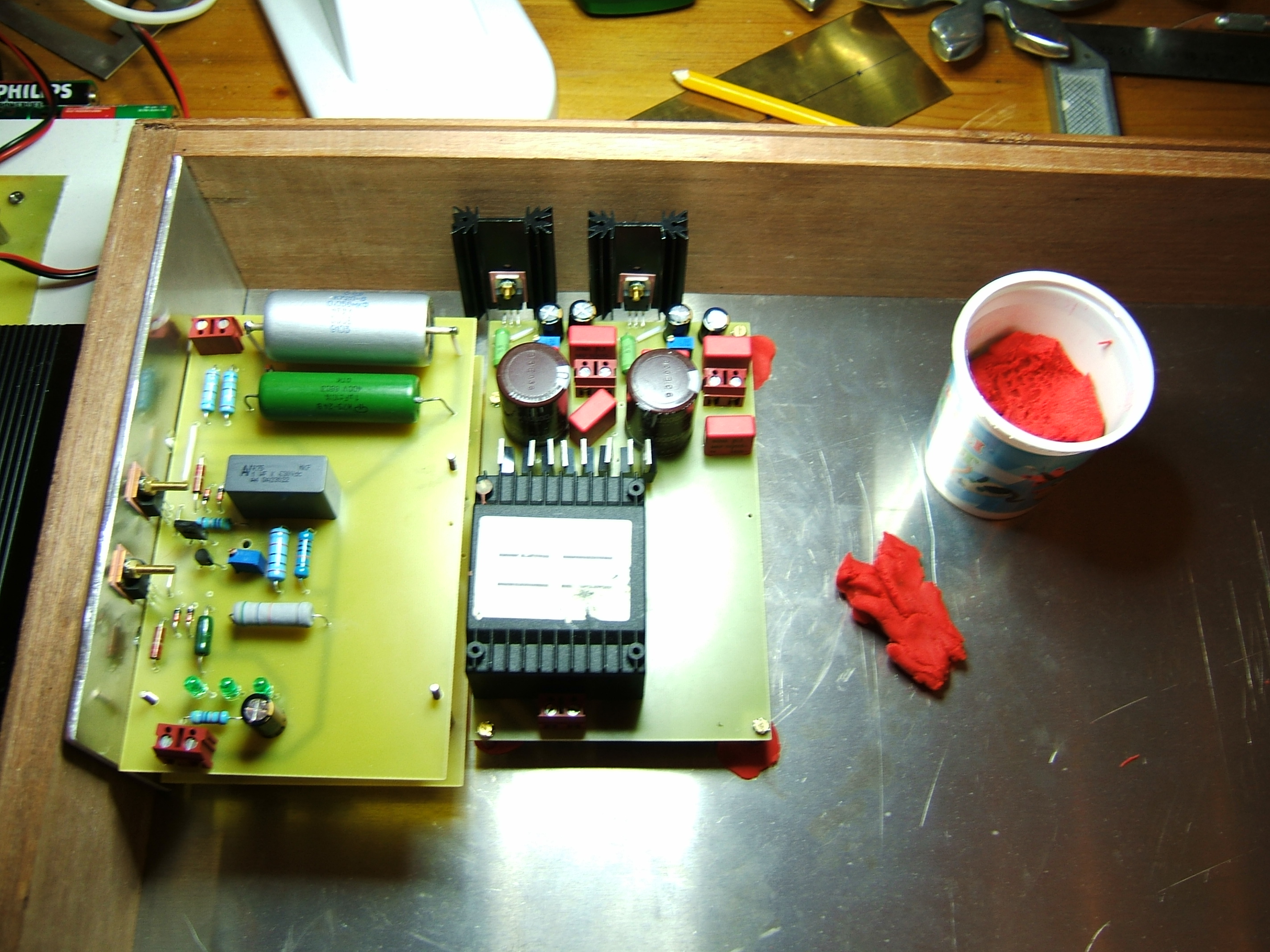

Zo genoeg ,,Hakken en Zagen,,

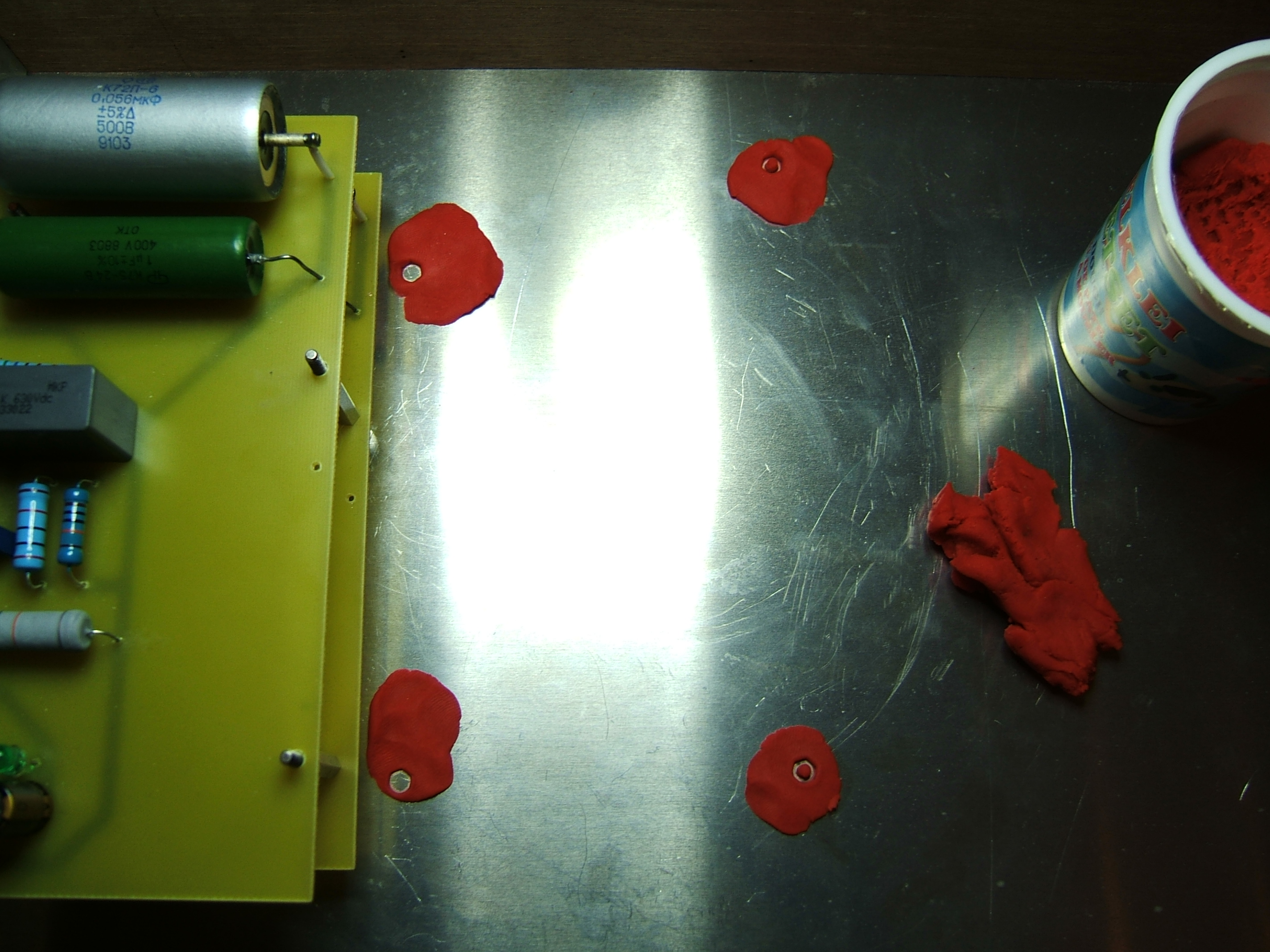

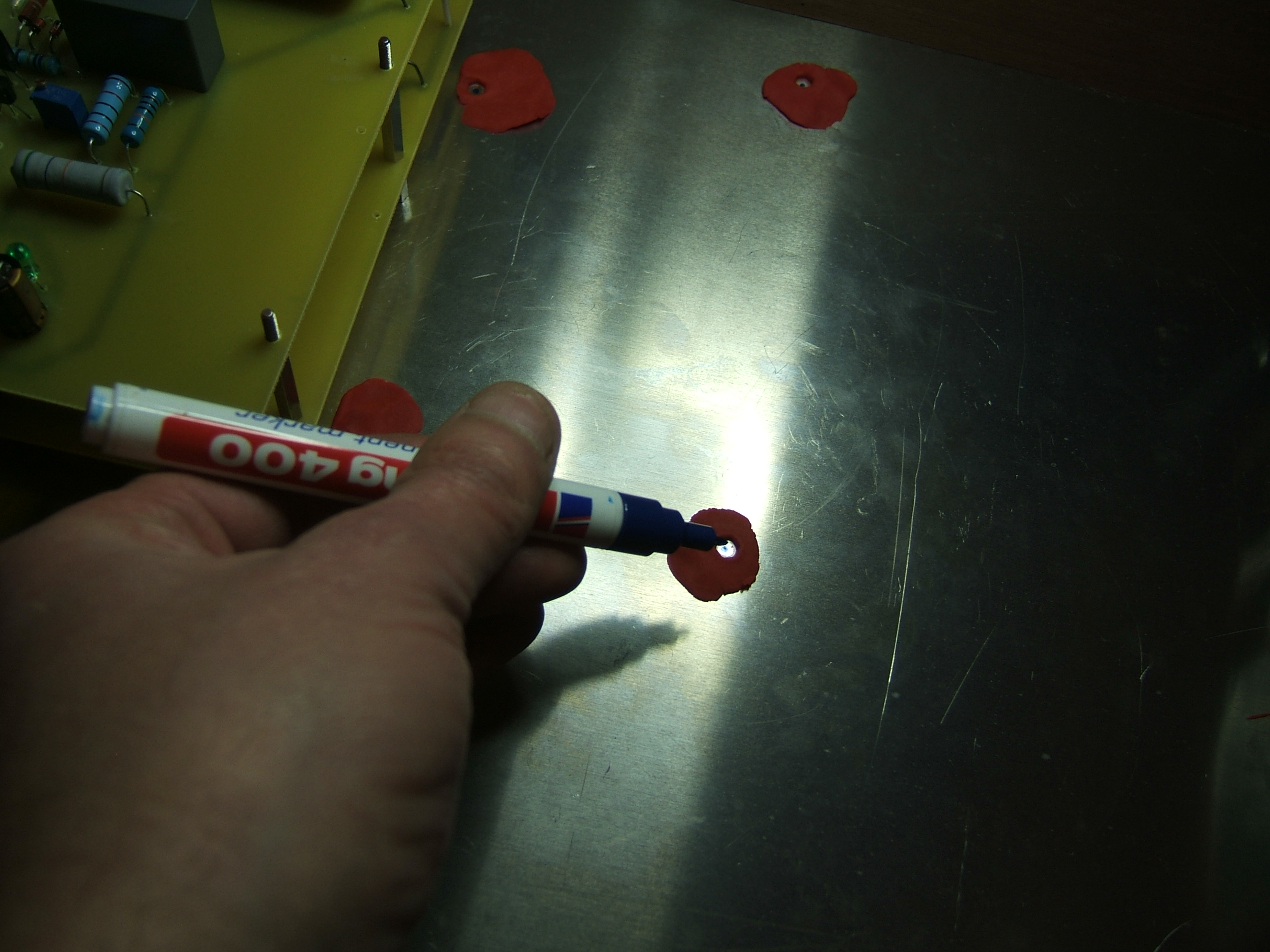

Nog even een beetje Boetseren,en dat was het weer voor vandaag................................................

[studiostevus]

Je bent 3 dagen te laat met je klei-idee.. Ik heb de afgelopen dagen lopen klooien met passer, lineaal en geodriehoek om gaatjes af te tekenen.



En vervolgens met de vijl om fouten te maskeren.

[SARK]

Je bent 3 dagen te laat met je klei-idee.. Ik heb de afgelopen dagen lopen klooien met passer, lineaal en geodriehoek om gaatjes af te tekenen.



En vervolgens met de vijl om fouten te maskeren.

Been there done it, dit zijn van die geniale trucjes die je goed in je bovenkamer moet opslaan ... er komt vast wel weer een sortgelijke situatie waar je dit 'klei-idee' ook kunt toepassen

[BertDB]

Je bent 3 dagen te laat met je klei-idee.. Ik heb de afgelopen dagen lopen klooien met passer, lineaal en geodriehoek om gaatjes af te tekenen.



En vervolgens met de vijl om fouten te maskeren.

Been there done it, dit zijn van die geniale trucjes die je goed in je bovenkamer moet opslaan ... er komt vast wel weer een sortgelijke situatie waar je dit 'klei-idee' ook kunt toepassen

+1

[Barry2001]

Gouden tip ja, heb daar ook al vaak mee lopen klooien: als je het uitmeet zit je er toch altijd weer iets naast. Onthouden dit

[democles]

Kom ik bij de ,,ACTION,,.......... HEBBEN ZE GEEN KLEI MEER!!!!!!

Is dat boetseren, op de kleuterschool, toch nog ergens goed voor geweest........................

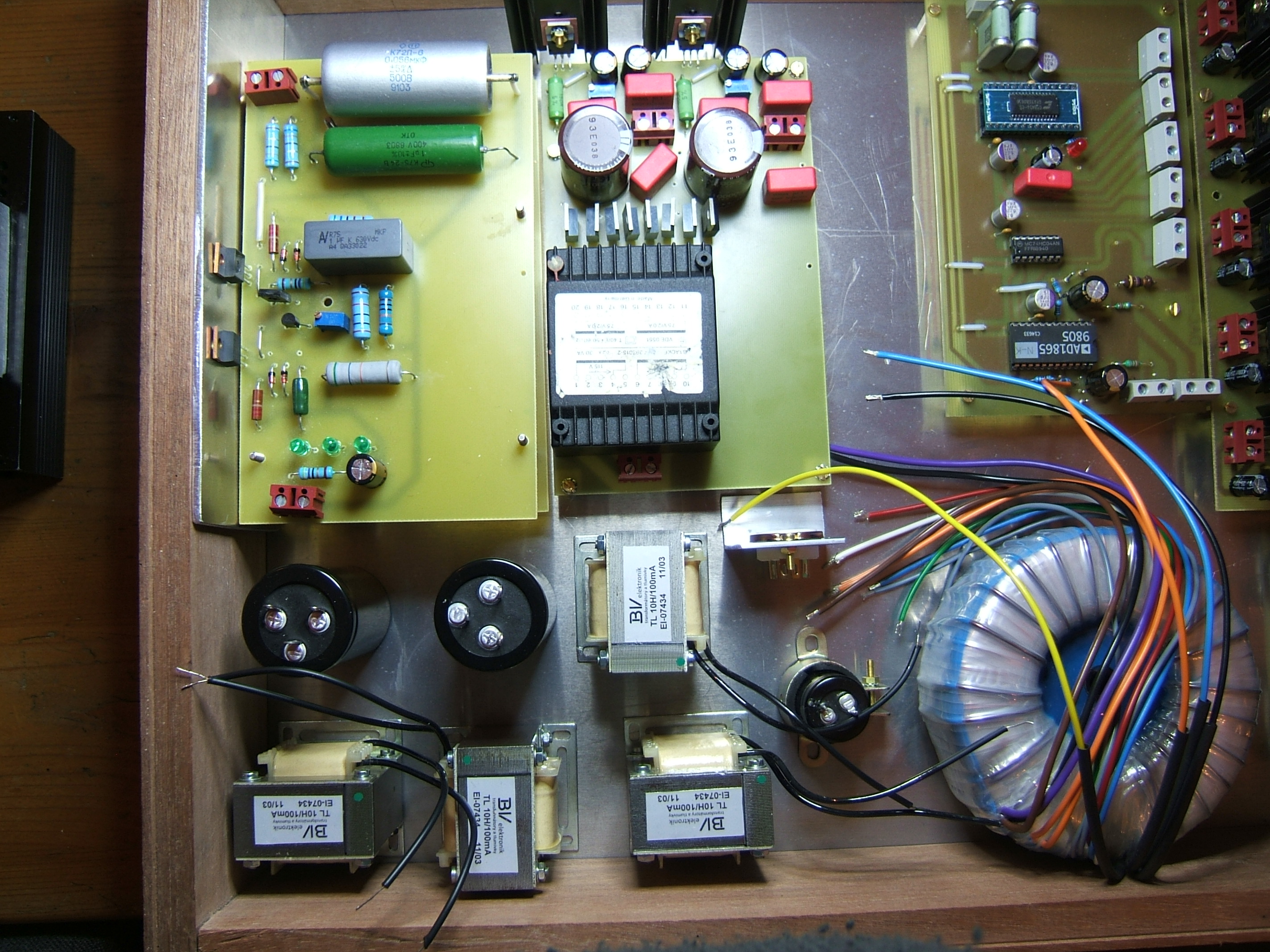

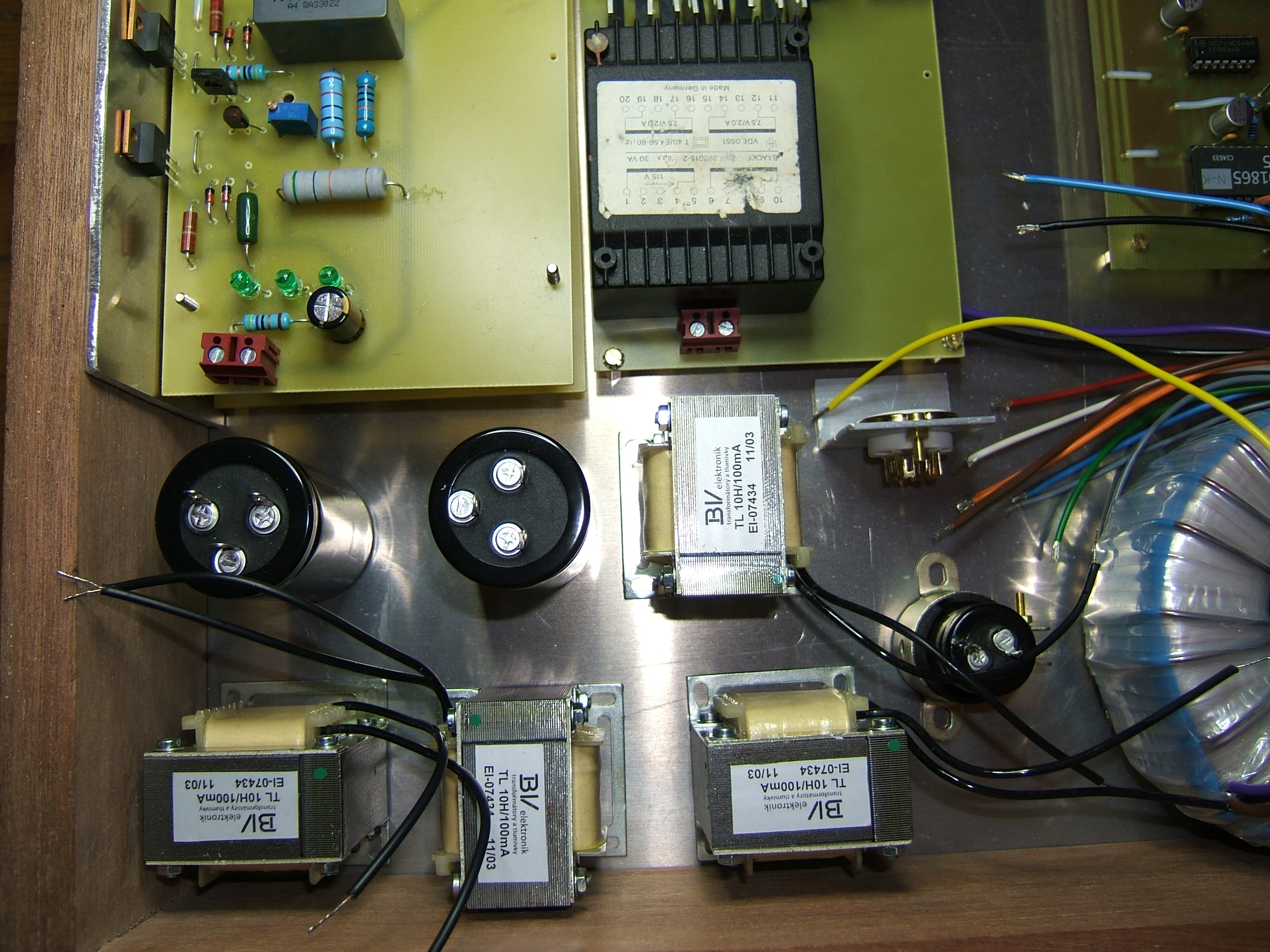

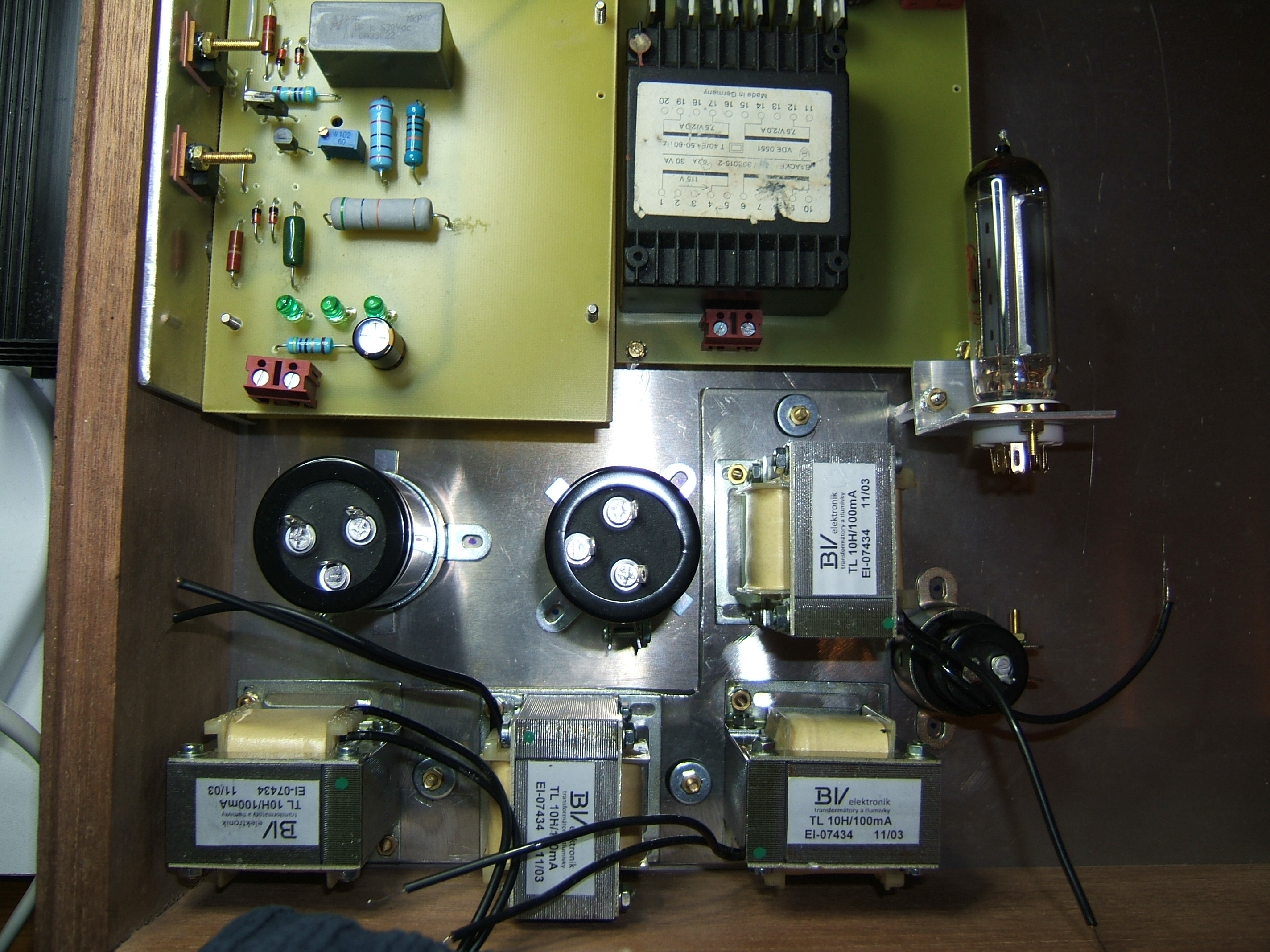

Vanmiddag de smoorspoelen op doorvoer rubbers gezet en daarmeee ontkoppeld van de kast.

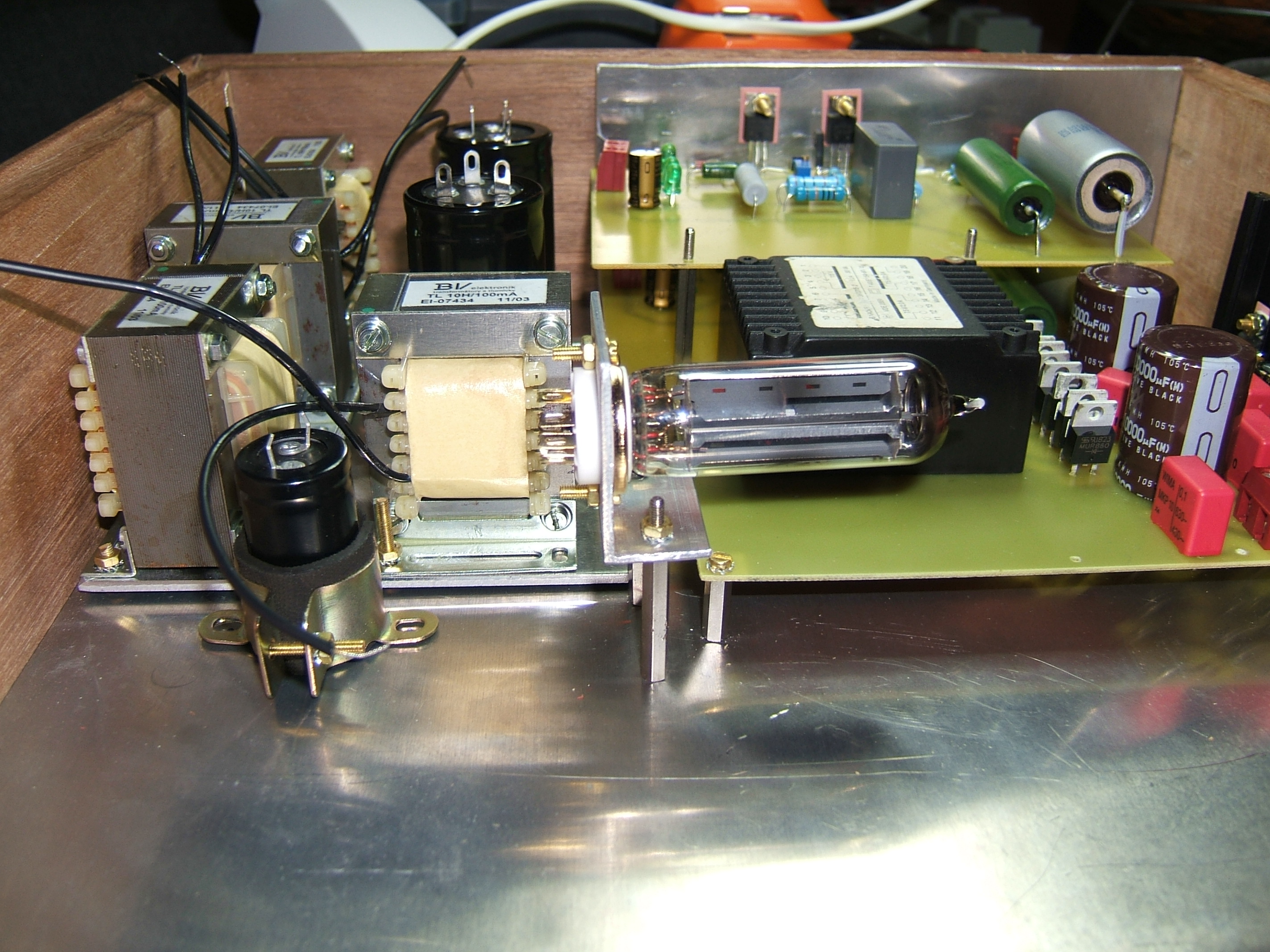

De befestiging voor de EZ 81 geplaatst en de opstelling van de elko,s bepaald.

[democles]

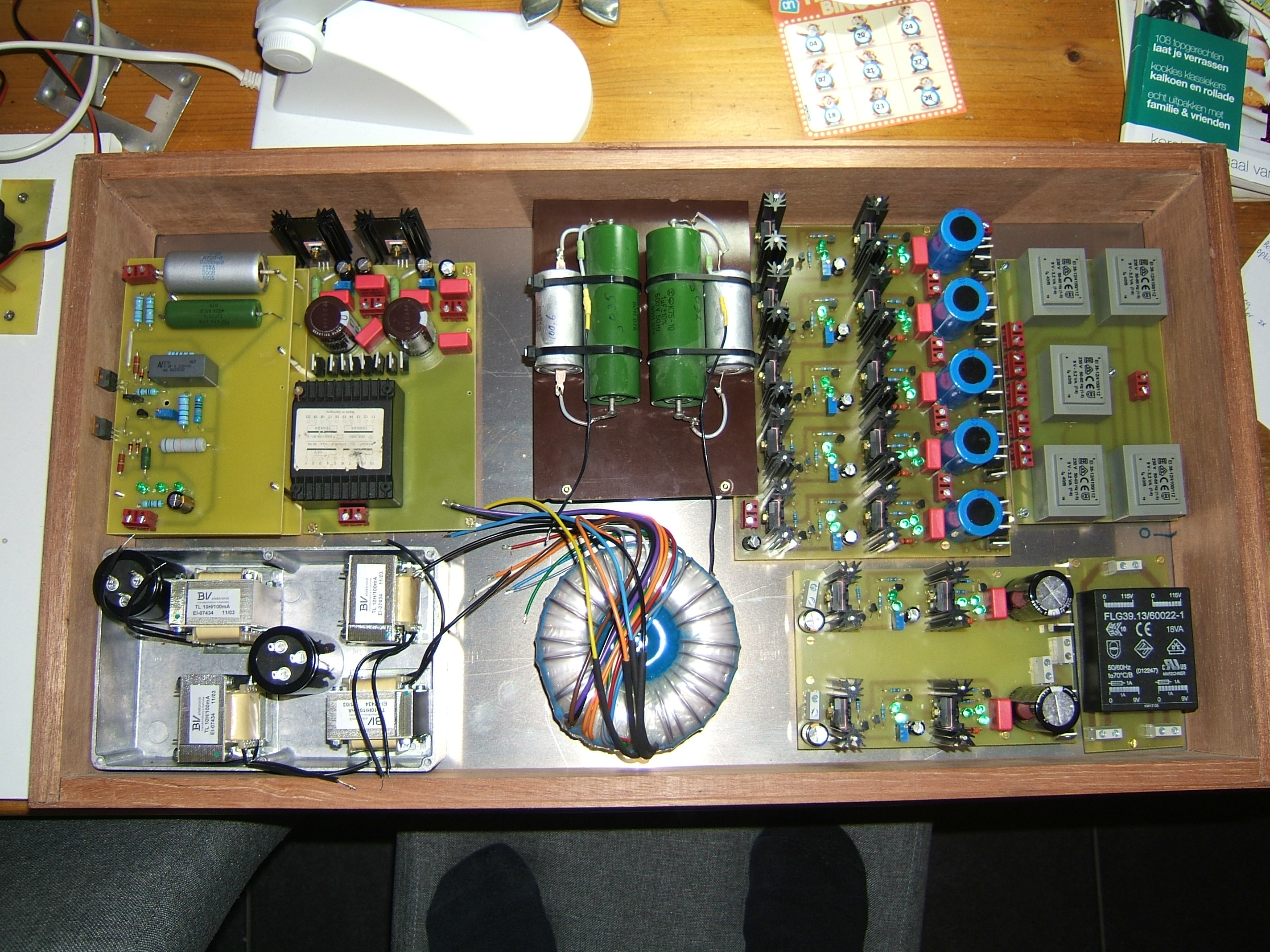

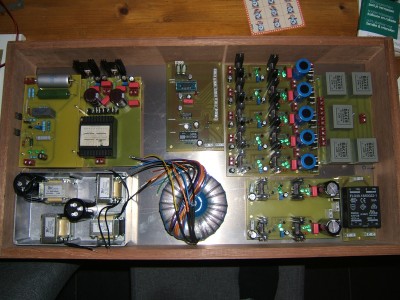

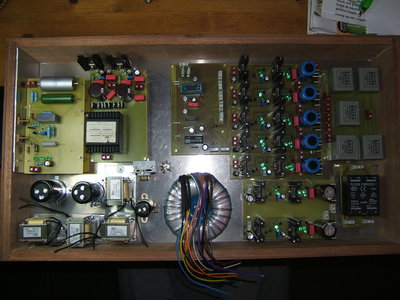

Zo,alles zo,n beetje vast geschroefd..............

Wat me een beetje steekt, is die ringkern trafo.
Normaal zou ik er een alu, plaatje voorzetten,om de boel beter af te schermen t.o.v.de rest

[hannesie]

Zo,alles zo,n beetje vast geschroefd..............

Wat me een beetje steekt, is die ringkern trafo.
Normaal zou ik er een alu, plaatje voorzetten,om de boel beter af te schermen t.o.v.de rest

Wie houd je tegen dan?

[democles]

Ja,even een tijd niks meer aan dit project gedaan.....

Vond het eerst tijd worden om een aantal buizen versterkers te bouwen,als ik weer,, uitgebuist,, ben ,maak ik de boel wel af.

Tja,en die DAC-6 wordt wel erg groot

Toch eens proberen de boel wat handzamer te maken,maar ja ,die Sallas-shunt voedingen vreten ruimte..

Dan maar even terug naar de tekentafel.

Wat willen we?
--------------
-een compacter geheel
- niet te veel inboeten kwa geluidskwaliteit
-een nieuw ontwerp met kortere signaal paden [Ja, DAC-6 gaat op de schop ]
-GEEN SMD gebakje.....of meer lagen print

Het idee!
-------------

Het dac ontwerp bevat 7 voedingslijnen,3 voor de receiver CS8414, 3 voor de dac-chip AD1865 en 1 voor de 74HC04 chip.

4x een digitale voeding van 5V en 3x een analoge voeding van 5V,waarvan 1 negatief 5V.

Digitale aarde en analoge aarde gescheiden houden en enkel koppelen middels een smoorspoeltje .

Het idee is om de 4 digitale voedingen te voeden m.b.v. een LT1085CT-5 spanningsregelaar,de spanning hier voor ,wordt eerst gelijk gericht door een LT1084 variabele spanningsregelaar met bijbehorende schakeling.
De twee analoge voedingen van de DAC-chip wilde ik voeden met de shunt voedingen van Tentlab,,,,ja even geen zelfgebouwde shunt voeding[foei, democles ]
De analoge voeding van de receiver doe ik ook met een LT1085CT-5 regelaar,alleen de massa zal dan de analoge massa zijn

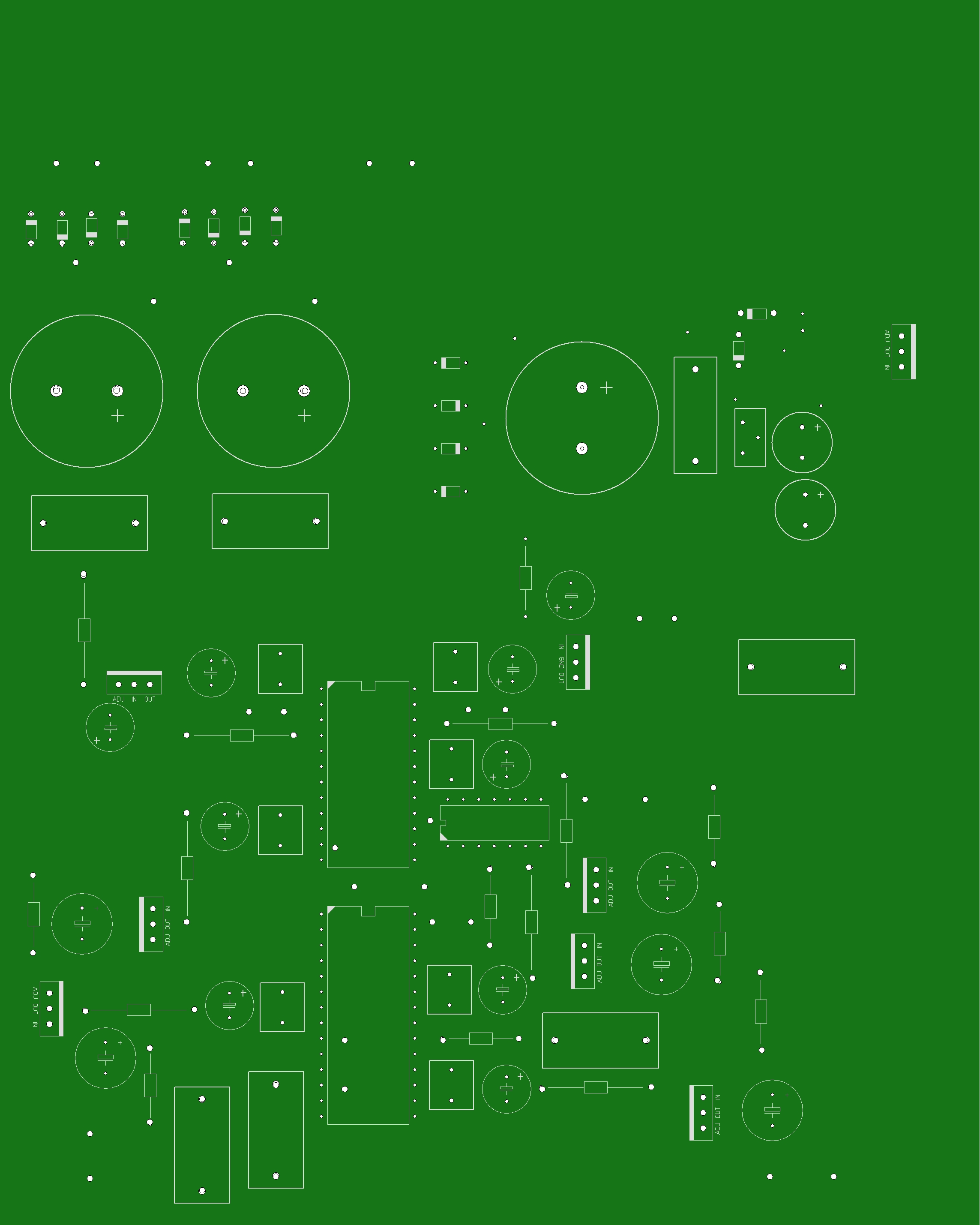

Terug dus naar de tekentafel en even kijken of we deze ,puzzle, kunnen oplossen

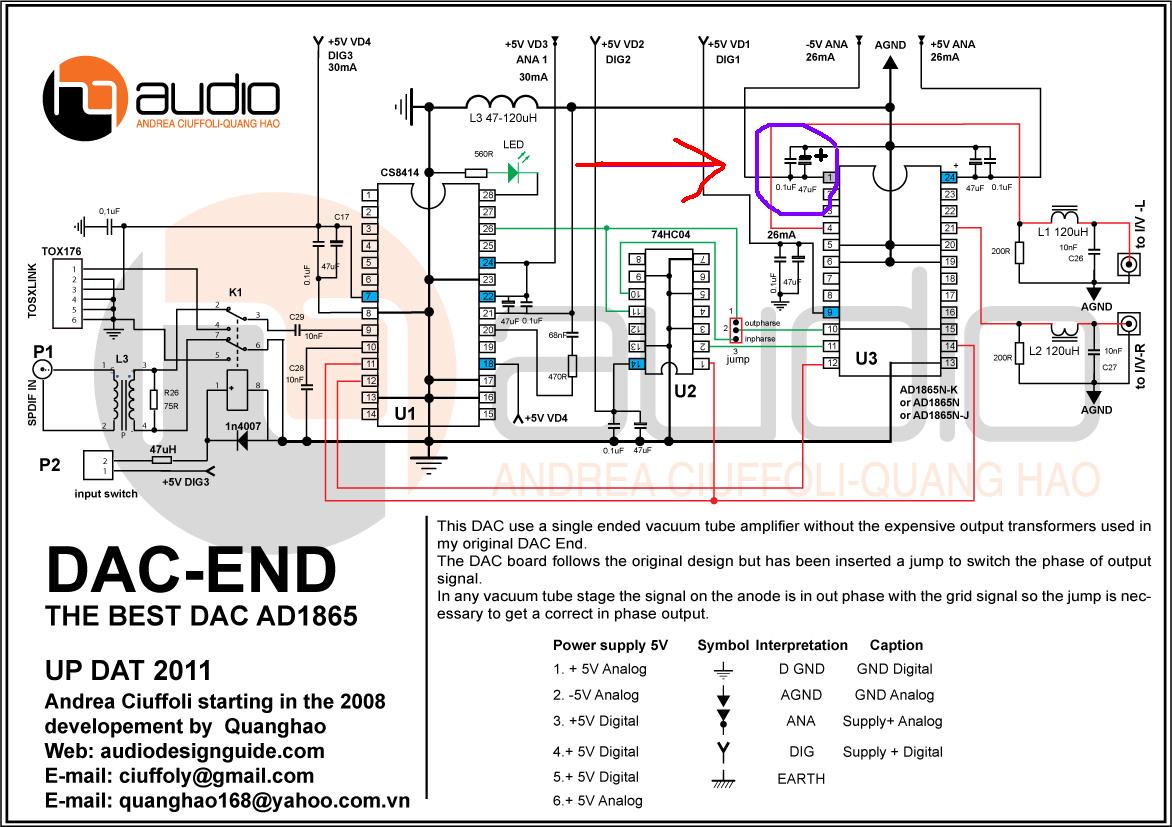

O,ja de fase keuze gaat er niet op. En let niet op de pijl op het schema,stond er nog op

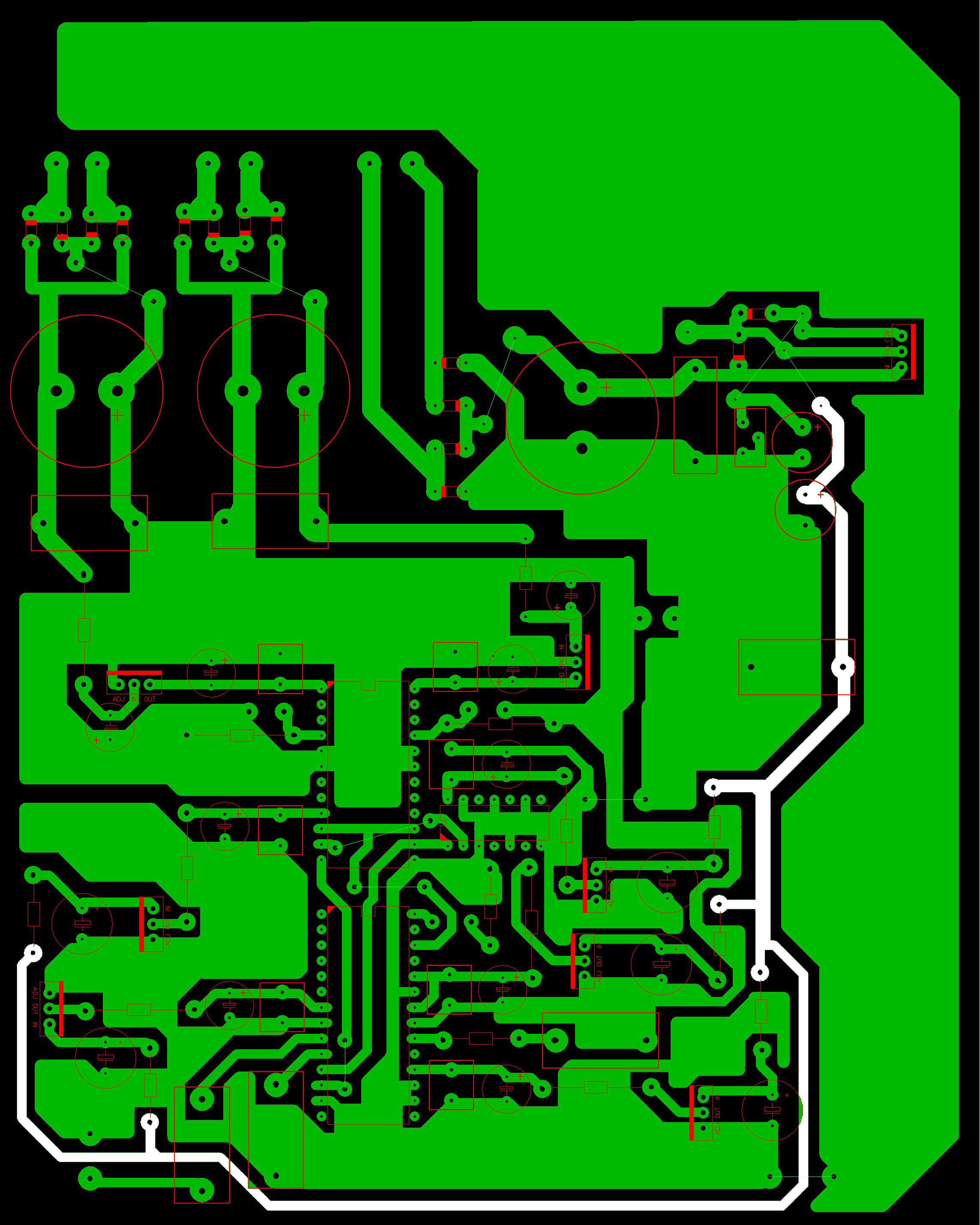

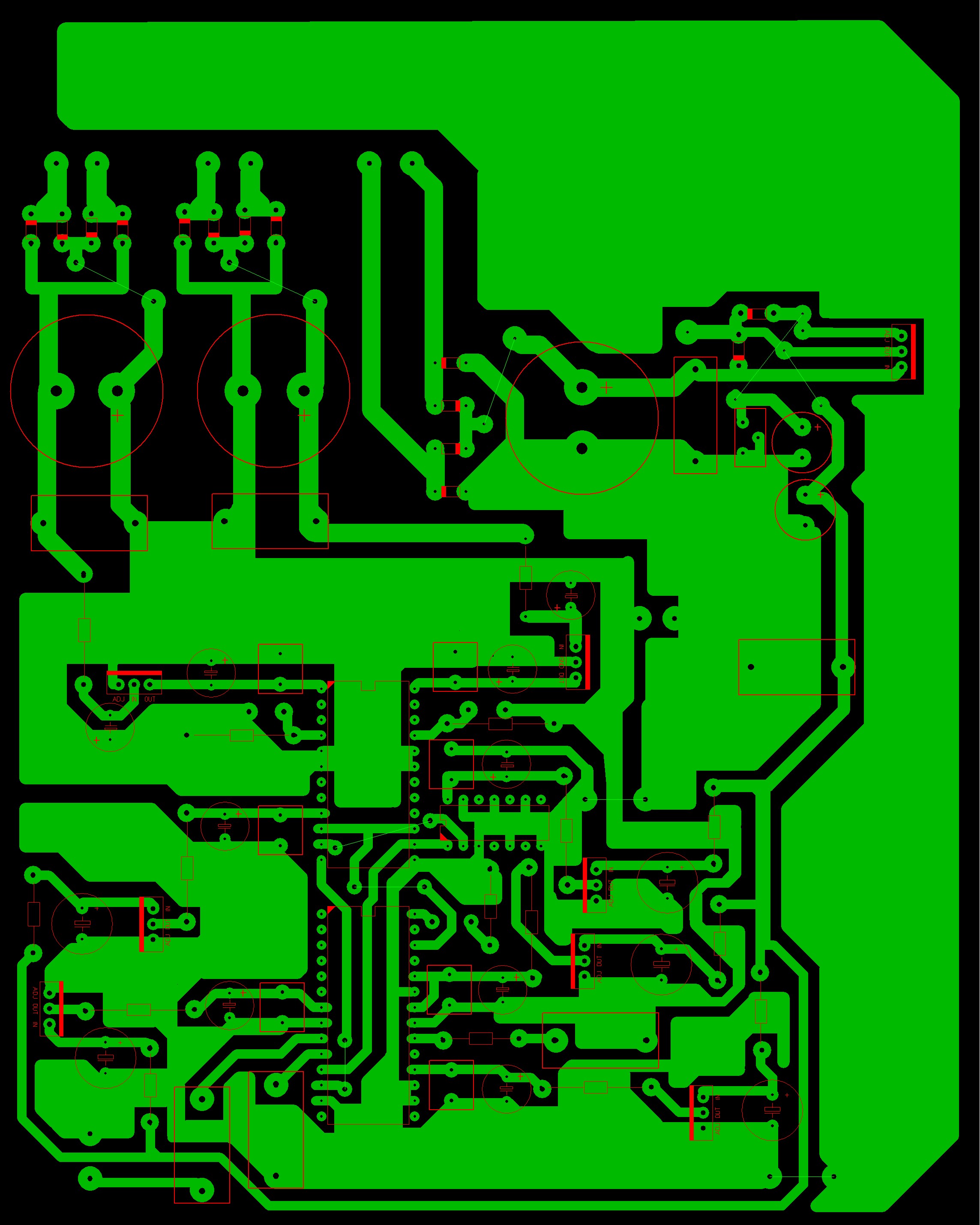

print 16x20cm

3x trafo 9v extern

[democles]

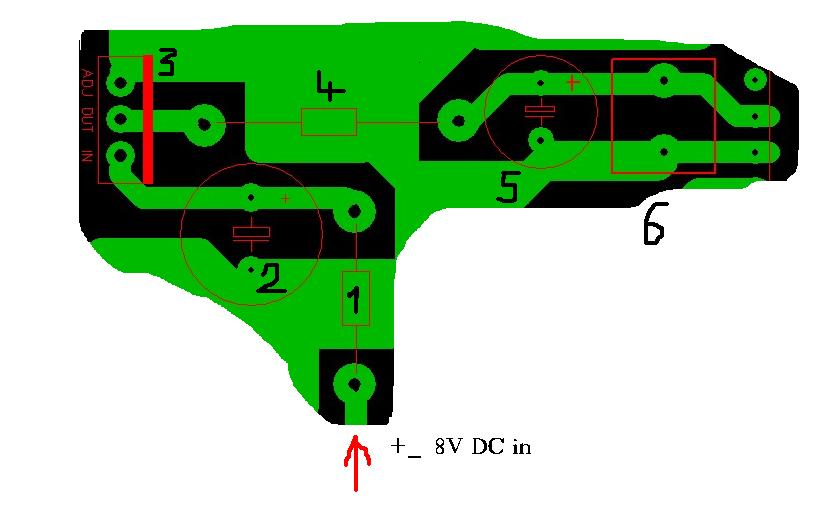

Een stukje van de puzzle...............


Waaruit bestaan die 7 voedingen?

1 - weerstand 10 ohm

2 - elco 10 tot 47 uF panasonic FC of een rubycon of elna wat je maar wild

3 - spanningsregelaar LT1085CT-5

4 - smoorspoeltje 2,2uH tot 5 uH [weerstandsformaat] niet te hoog gaan,vlakt het geluid te veel af

5 - elco Sanyo Oscon SEPC >100uF,of rubycon ZL

6 - 100nF condensator ,VISHAY ERO MKP 1837 Polypropylene


**** Bij de twee Tentlab shunt,s in de analoge voeding van de DAC-chip wordt nr.5 een Elna silmic-2,past beter bij de DAC-chip,klinkt het beste in al mijn AD1865 dac,s***


p.s. Alles gehoormatig,niet meettechnisch onderbouwd,,wel het een en ander gelezen,,gewoon er uit gefilterd bij de andere AD dac,s van mij

Volgens de spec,s heeft de Tentlab shunt geen elco nodig op de uitgang,maar de meeste schakelingen die ik op het net zag hebben ze wel,dus eerst maar even zo dus,,,,

[studiostevus]

Leuk om te zien dat dit project weer verder gaat!

Ik zat nog even na te denken. Je zei dat er 7 voedingslijnen zijn. Kan je niet een aantal combineren en dan wel met een wat complexere regelaar doen (tent, salas, oid). Ik zou zeggen dat de modulatie op de voeding voor de CS8416 dezelfde modulatie is als op de digitale voeding voor de dac (met name zou dat kloksignaal zijn)... dan hoef je niet met geintegreerde maar noisy regelaars te werken (LM en LT varianten)...

[democles]

Dit heb ik al eens geprobeerd,zie dac5/dac1 ,en heb toen gemerkt dat volledig scheiden beter klinkt.[verschillen zijn miniem,maar waarneembaar]

Best tot nu toe, dac6 en het,,A4tje,, eigenlijk het compacste ,wat je kunt maken met 7 Salas shunt voedingen.

Deze pagina http://www.audiodesignguide.com/HiResol ... dac2a.html bracht me op het idee het eens zo te proberen.

Ach ja,en we stoeien gewoon verder met deze AD1865 dac

Krijg de indruk,dat de digitale stroomvoorziening niet zo uitgebreid hoeft te zijn t.o.v. de analoge.[vandaar de LT-1085 regelaars,wat zo wie zo al beter is dan andere regel torren]

En om nu gelijk 7 Tentlab shunt,s te bestellen wordt me even te gortig,eerst maar even dit proberen..

Ondertussen zijn er wat onderdelen in de bestelling en loop ik het printschema nog even na............

[democles]

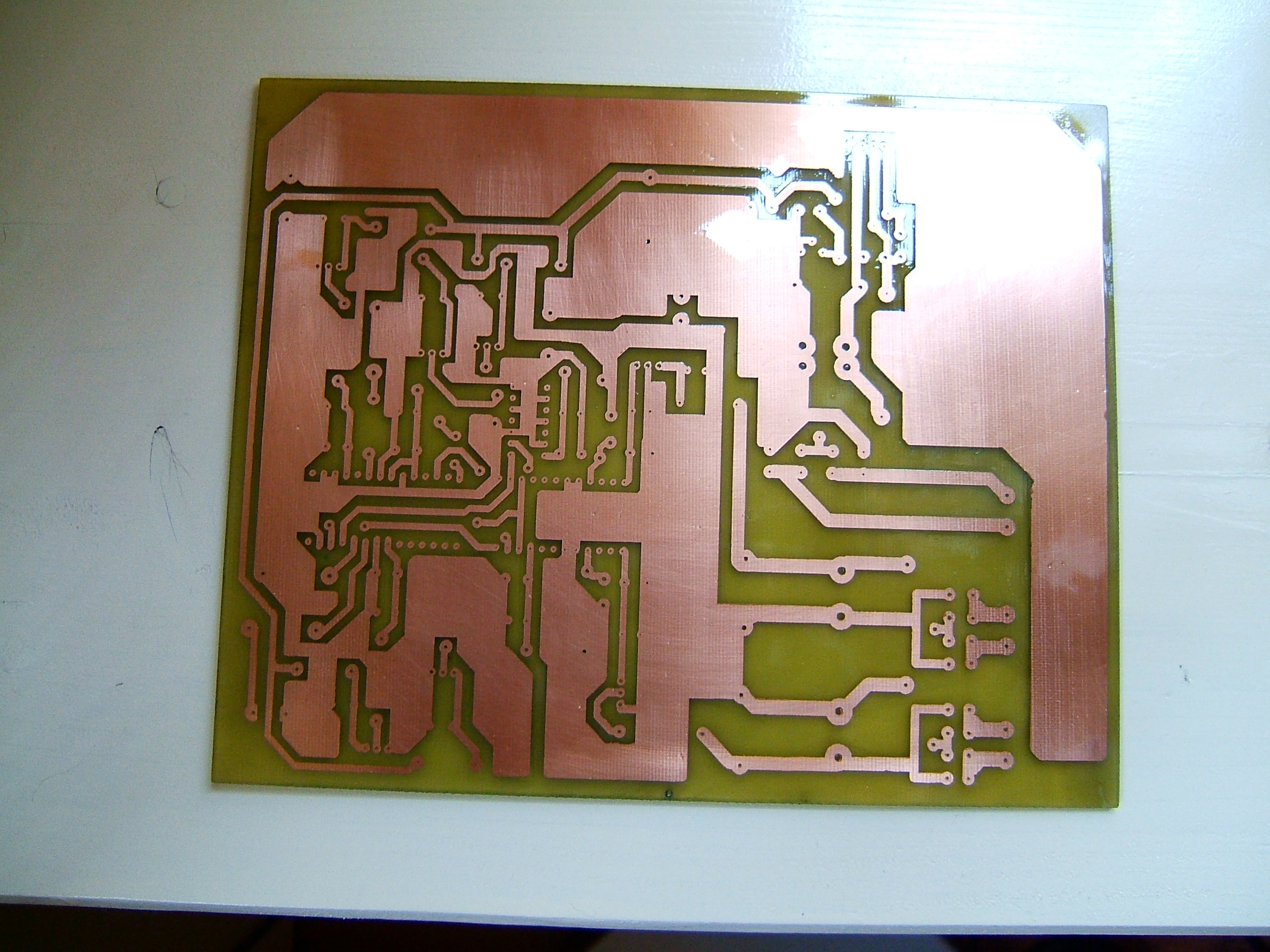

Ondertussen het printje gefabriekt............

Alleen gaf het nogal wat rotzooi

Tijdens het etsen viel er een gat in mijn etsbak,had deze gelukkig in een kunstof bak staan,dus de schade viel mee.

Iemand een idee voor een nieuwe bak[geen kant en klare oplossing,is te prijzig ] gebruikte nu een rechthoekige plantenbak ,waar minimaal een print van 20x16 cm in paste.

[studiostevus]

Wow, das even paniek denk ik zo...!

Hoe kan dat? Ik gebruik altijd een plastic bakkie van de blokker, etsmiddelproof

[democles]

Nee, deze was van ,Leen bakker,ik geloof iets van een polyester bakje.
Houd het maar 2 jaar vol dus.......

Er viel een gaatje in,, even plakken met het lijmpistool,dacht ik,drukte er gelijk een serieus gat in,gelukkig had ik een zuurbril op,maar het werd in eens een enorm zooitje

Ja polyester bevat toch een metaal,wat op den duur opgevreten wordt,NIET MEER DOEN DUS...............


Ondertussen een paar elko,s voor digitaal binnen gekregen,BC-Components,best voor digitaal

Tja,gemaakt door Philips en uit Turkije gehaald

Effe shoppen bij de Blokker,voor een nieuwe etsbak, dus...................

Kan ik u helpen?

Ja,een vervanging voor mijn etsbak,graag...........

[SARK]

Is een glazen ovenschaal niet een beter idee, of een van aardewerk met emaille-laag
Vergeet niet om ook bij de ACTION of de XENOS binnen te stappen, groot en voordelig assortiment
