yep, had je al gezegd en... ik wist het nog , maar ik ging uit van het max. nl. -75V.
Maar altijd goed dat nog eens te vermelden want voor bv. PCL86 en eigenlijk voor alles waarbij -60V volstaat kan je de BC556B gebruiken.

@democles: ga er maar van uit dat het de BC556 wordt, die neemt de minste plaats in.

@democles: ga er maar van uit dat het de BC556 wordt, die neemt de minste plaats in.

Zal ik doen

Maar voor een KT88 of GU-50 de andere gebruiken!

Zijn er geen courante types die 75 volt kunnen verdragen met pootjes er aan ?
Heb deze gevonden bij farnell
2n3702

als je een BC556A kiest heb je ook een type voor Vce = 80V

Update: foute Vce waarde van LtSpice voor dit model.

Een A Type heeft dacht minder versterking Dat is geen probleem ?
Maar volgens Datablad 65 volt
BC556A pdf

Terwijl de jongens er nog niet uit zijn welke transistor, de print en alle aansluitingen aangepast.

Proefprint afgedrukt.

Dit moet hem zijn

Als er iets veranderd moet worden roept u maar.........

Voor de zelfetsers de lay-out bijgevoegd als WORD bestand.

Bedankt Demo !

Bert61 schreef:

Een A Type heeft dacht minder versterking Dat is geen probleem ?
Maar volgens Datablad 65 volt
BC556A pdf

Ik heb me gebaseerd op het model in LtSpice, daar wordt BC556A resp. -B onderscheiden door hun Vce: 80V resp. 65V.
Ik heb nu ook naar datasheets gekeken en blijkbaar is LtSpice fout want A, B of C duiden op verschillende max. stroom types.

Dus houdt het op BC556 voor negatieve spanning tot 60V wil je hoger dan vind je er genoeg om in de plaats te zetten. Ik denk niet dat de Hfe van groot belang is.

Demo, knap gewerkt, een modelprint!

Interessant nieuws van Elektor, betreffende printen laten maken voor een heel schappelijke prijs, bij Fusion PCB Manufacturing

Bert61 schreef:

Zijn er geen courante types die 75 volt kunnen verdragen met pootjes er aan ?

Er is altijd nog deze Anne

Ah!buis schreef:

Bert61 schreef:

Zijn er geen courante types die 75 volt kunnen verdragen met pootjes er aan ?

Er is altijd nog deze 5401.jpg Anne

Dat is een bekend transistortje zou goed kunnen dat ik die heb Anne
Dankjewel
Bij EOO nog steeds onmogelijk te bestellen zou jammer zijn als die weg moet

Bedankt Anne, pins komen ook overeen met de Basis als midden pin

Hier flink goedkoper https://www.reichelt.de/?ACTION=3;ARTIC ... RCH=2N5401

EOO is nog steeds gesloten

Een BC556 is wel tussen 65 V en 80 V te gebruiken, alleen heb je kans dat de basisstroom dan de andere kant op loopt. Annes schakeling zou daar zo te zien geen last van hebben. De doorslagspanning met open basis is minimaal 65 V, dat is net het punt waar de totale basisstroom door de 0 gaat omdat de gewone basisstroom en de tegengestelde stroom die ontstaat door lawine-effecten (avalanche) elkaar in evenwicht houden. De collector-basisdoorslagspanning is minimaal 80 V, daarboven is de tor echt niet meer te gebruiken.

Bert61 schreef:

Bij EOO nog steeds onmogelijk te bestellen zou jammer zijn als die weg moet

Is misschien een rustige tijd voor die zaak en zijn ze bezig een inventaris op te maken/bij te werken.Bij heel wat dingen is bijv de prijsvermelding verdwenen.
Anne

Laten we gezamelijk een schiet Doen

MarcelvdG schreef:

Een BC556 is wel tussen 65 V en 80 V te gebruiken, alleen heb je kans dat de basisstroom dan de andere kant op loopt. Annes schakeling zou daar zo te zien geen last van hebben. De doorslagspanning met open basis is minimaal 65 V, dat is net het punt waar de totale basisstroom door de 0 gaat omdat de gewone basisstroom en de tegengestelde stroom die ontstaat door lawine-effecten (avalanche) elkaar in evenwicht houden. De collector-basisdoorslagspanning is minimaal 80 V, daarboven is de tor echt niet meer te gebruiken.

Dan kies ik maar vor de 2N5401 dan blijven ze zeker ook heel in gebruik met een wat hogere neg bias spanning op stuurrooster .

Tja, waarom zou je immers op het randje gaan zitten als het niet nodig is? Dat kan alleen de bedrijfszekerheid maar verslechteren.

Even off topic: als je nog eens een klein torretje met aansluitdraden nodig hebt dat 400 V kan hebben, is de ZTX558 (PNP) of ZTX458 (NPN) wel een aardige. Ik gebruik ze in mijn buizen-DAC om de referentiebuis aan en uit te zetten en om neonlampjes mee aan te sturen.

Heb de LT1014 en de ZTX558 besteld
Voeding uit 6.3 volt en de regelaar is een 7805
Zitten er nog andere specifieke onderdeeltjes op waarvan de waarde en soort erg belangrijk is ?
Dan bestel ik die ook nog ¡

Bert61 schreef:

Voeding uit 6.3 volt en de regelaar is een 7805

Hou er wel rekening mee dat massa van het regelcicuit aan de massa van de eindbuizen moet zitten.De 6,3V voor de gloei van de eindbuizen kan aan één kant aan massa en de andere kant kan dan enkelfasig ( 1 diode, geen brug) gelijkgericht.
Of anders heb je een aparte trafo-uitgang nodig.
Anne

Anne,hoeveel mA trekt de schakeling?

Kleine trafo er bij?

Dat van de Massa van de schakeling naar Massa eindbuizen heb ik nu in de tekening vermeld.

Als je de 5 V uit een enkelzijdig gelijkgerichte 6,3 V-wikkeling wilt maken, komt een 7805 dan niet in drop-out? 6,3 V maal wortel 2 is iets minder dan 9 V, met een netspanningsvariatie van -10 % zit je dan op krap 8,1 V, je verliest al snel een volt over de gelijkrichtdiode, dan moet de piek-piek rimpelspanning er nog af en een 7805 heeft officieel 7,3 V nodig. Ik zou dan eerder aan een low-dropoutregelaar zoals een LM2940T-5.0 denken, of aan een LP2950CZ-5.0.

democles schreef:

Anne,hoeveel mA trekt de schakeling?

Kleine trafo er bij?

Dat van de Massa van de schakeling naar Massa eindbuizen heb ik nu in de tekening vermeld.

Met 10mA kom je al ruim toe.En zo kan 't ook .
Anne

Leuke schakeling

Wel wat meer onderdelen dan een trafotje van 7,5v 120mA (van 2 euro)

Ah!buis schreef:

democles schreef:

Anne,hoeveel mA trekt de schakeling?

Kleine trafo er bij?

Dat van de Massa van de schakeling naar Massa eindbuizen heb ik nu in de tekening vermeld.

Met 10mA kom je al ruim toe.En zo kan 't ook .
Anne

Ik moet dit natuurlijk niet hier doen maar in de topic waar ik die bias automaat wil toepasen
Ik heb al 2 kleine trafo,s in gebruik
1 voor de Vertraagd opkomen Hoogspanning barry2001

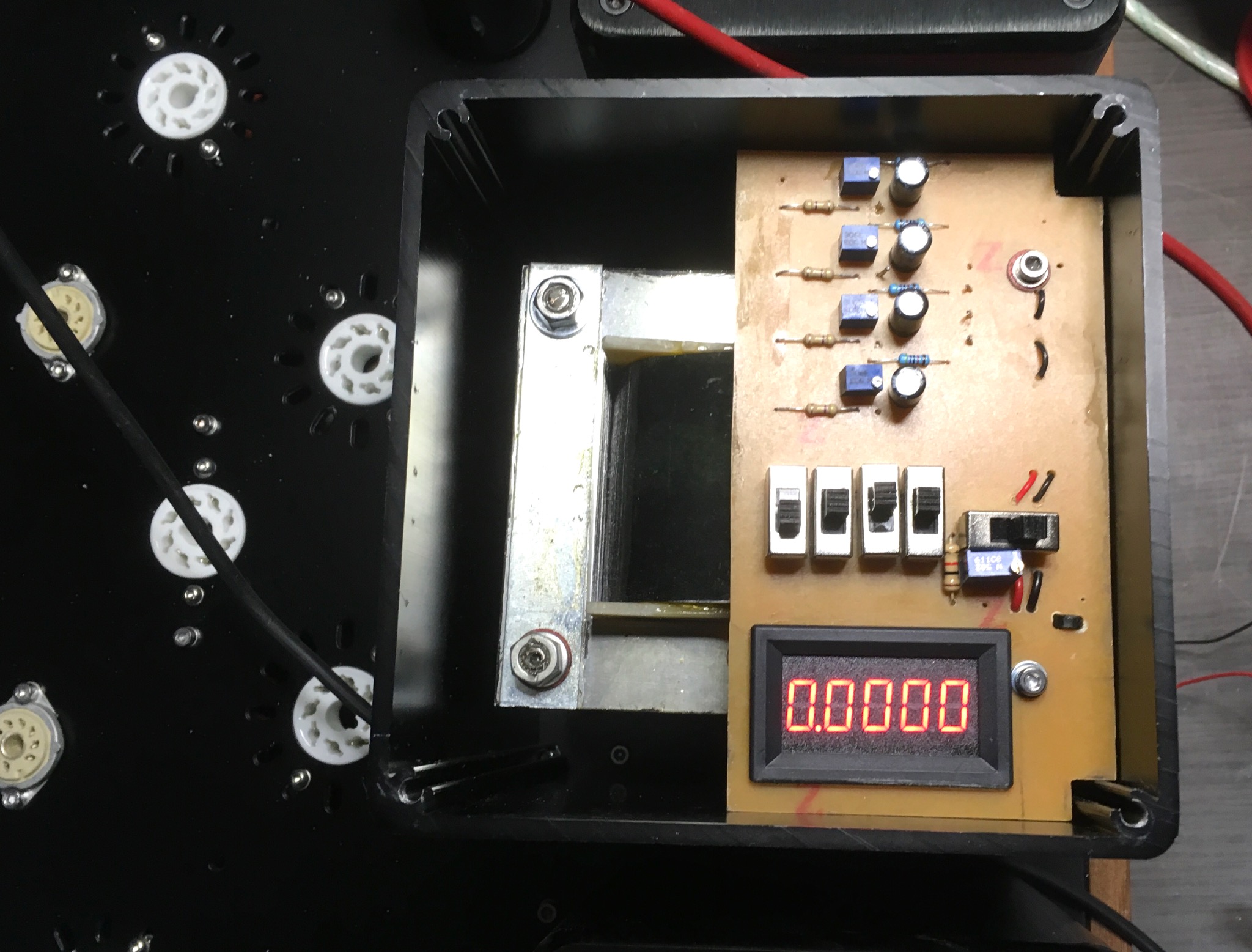

Daar voed ik , Dit ,Dig. Metertje mee wat komt te vervallen idem print met instel potjes )
En van Ronny en. ,deze,
Die gebruik ik dan voor de voeding van dit schakelingetje

Vroeg me al af omdat je dit schreef.

Voeding uit 6.3 volt en de regelaar is een 7805
