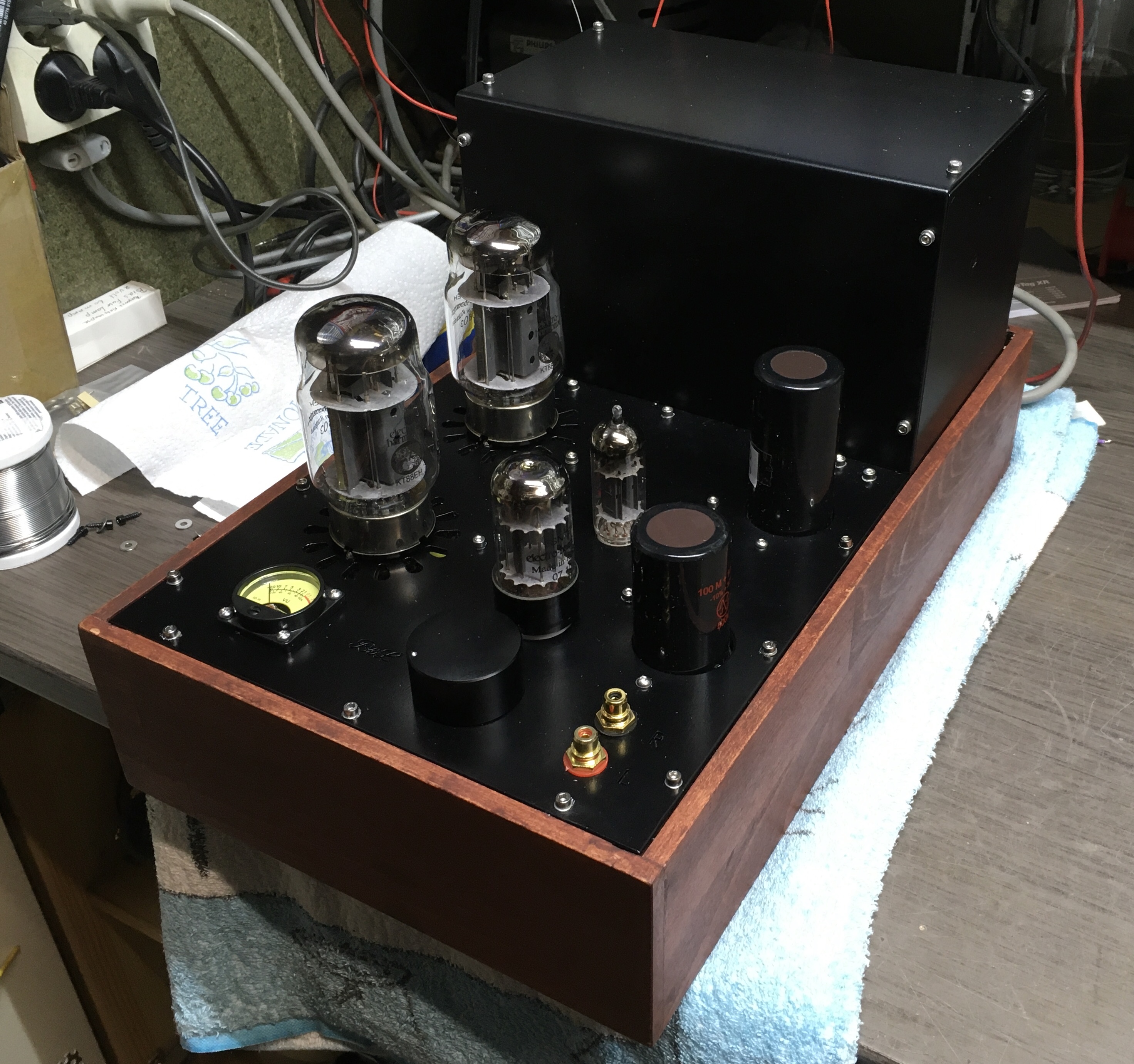

Annastacia maar met een beetje Bill

[OpaBert]

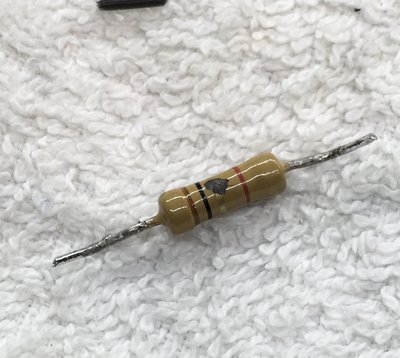

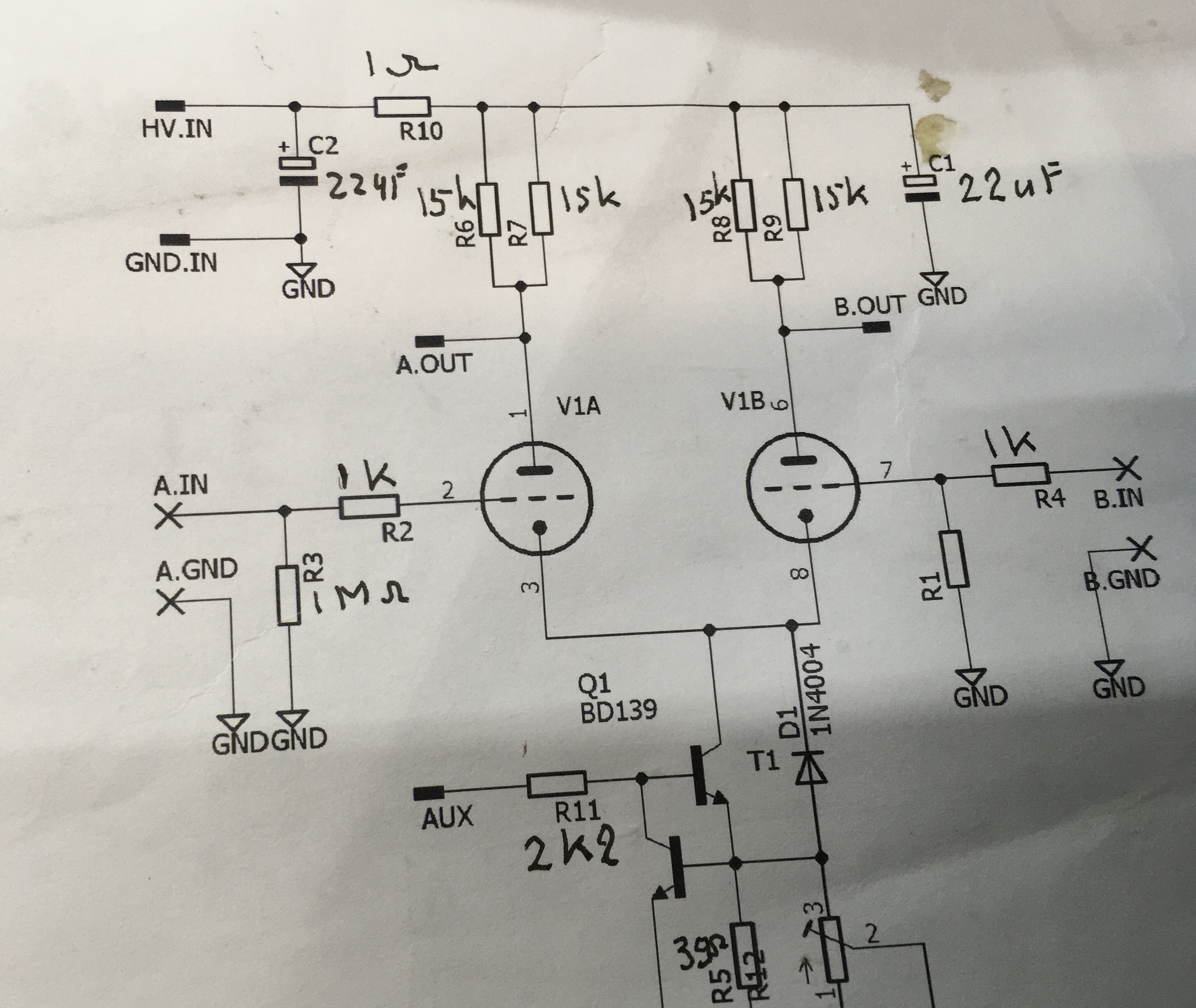

Weerstand R10 op de Fasedraaier is kapot is de 1Ω weerstand tussen de 2x22uF in
Ander in gezet en hij doet ut weer Anne Demo Douwe e.a.
Nu die smoorspoel over bruggen
Ik wacht nu wel ffkes Douwe

[OpaBert]

Nou met smoorspoel 17,1 over 8 Ohm = 36,5 Watt
Zonder smoorspoel 18,4 volt over 8 Ohm = 42,3 Watt
Fasedraaier krijgt 175 op beide helften
Moest stoppen van de Directie en koffie komen drinken

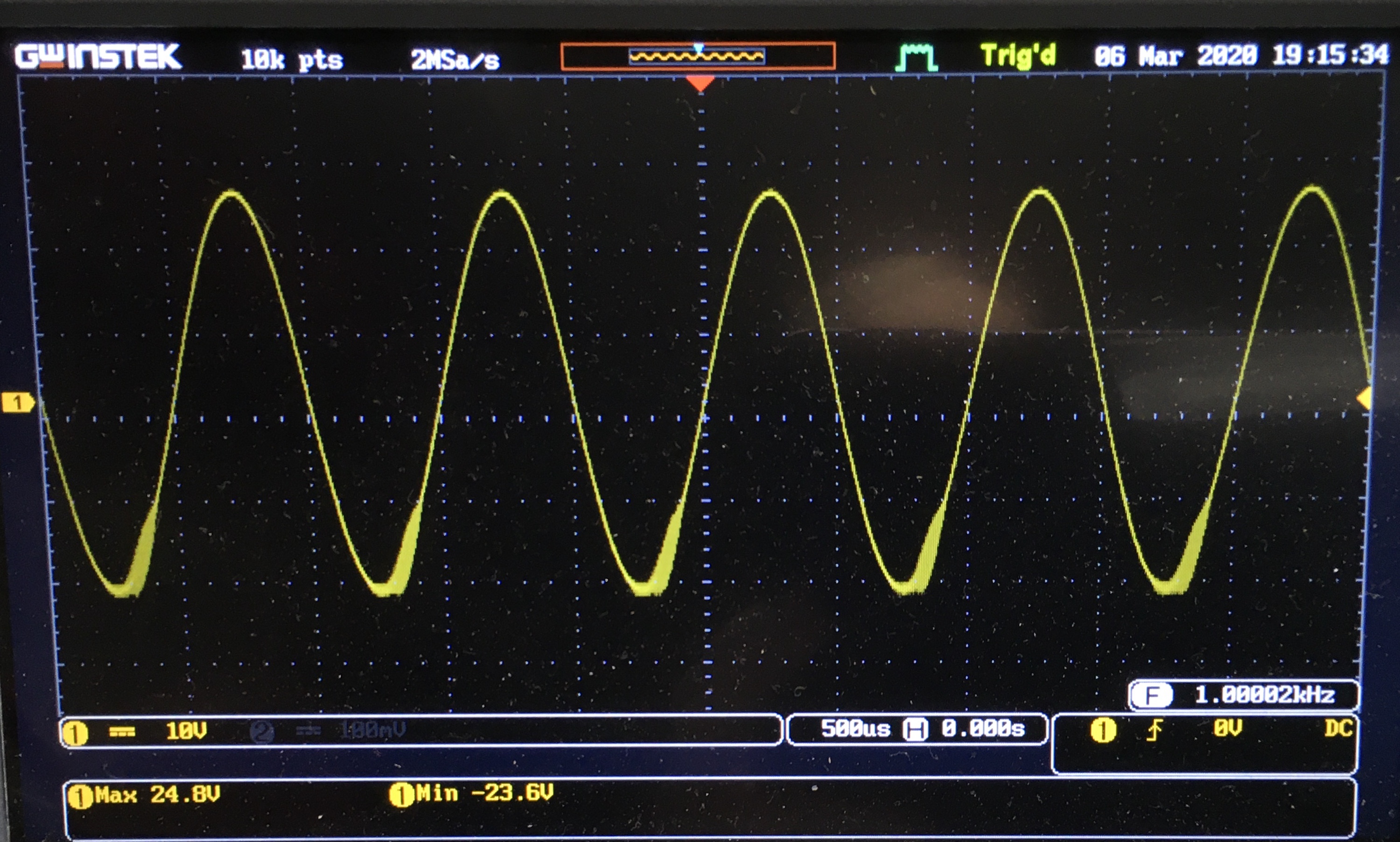

Maar met een blokgolf erop heb ik heel veel over shoot
Daar moet wat aan gedaan worden doe ik dat bij de UGT of eerder
Je zou zeggen met tegen koppeling heb je daar geen last van
Maar hij doet het weer

[OpaBert]

En ik kon nu het signaal verder op draaien tot de onderste helft ging clippen maar minder output 16.9 volt is bijna 35 Watt !

Zou kunnen dat een KT88 minder stroom wil trekken dan de ander.

Moet er nog wel even vermelden dat de KT88 gebruikte buizen zijn en niet gematched
Dus het is mogelijk dat een buis slechter is dan de ander

Je had -43V en -44V, dacht ik, bij 60mA, dan lijken de buizen wel weer erg op elkaar.
Anne

Dit bericht heb ik over het hoofd gezien, Excuus daarvoor Anne
Ik heb de buizen verwisseld
En ook een andere ECC99 geprobeerd
Zal daar op letten morgen en hier noteren
Maar het overschoot probleem moet ik ook oplossen
Morgen zal ik er een foto van maken
Dan kan je zien hoe groot die overshoot is

[douwebakker]

Hoi Bert, voor wat de overshoot betreft zou ik even een serieschakeling van een weerstand en een condensator van 8k2 1W en 1200pF 1000V over de anode aansluitingen van de UGT proberen.

[OpaBert]

Hoi Bert, voor wat de overshoot betreft zou ik even een serieschakeling van een weerstand en een condensator van 8k2 1W en 1200pF 1000V over de anode aansluitingen van de UGT proberen.

Ga ik zeker proberen Douwe
RC filter in de HF10 bouwpakketten zat ook een dergelijk filter.
Ik weet nog dat ik met Kathode tegenkoppeling ook dat weg kon draaien
Bedankt Douwe

[OpaBert]

Wat plaatjes

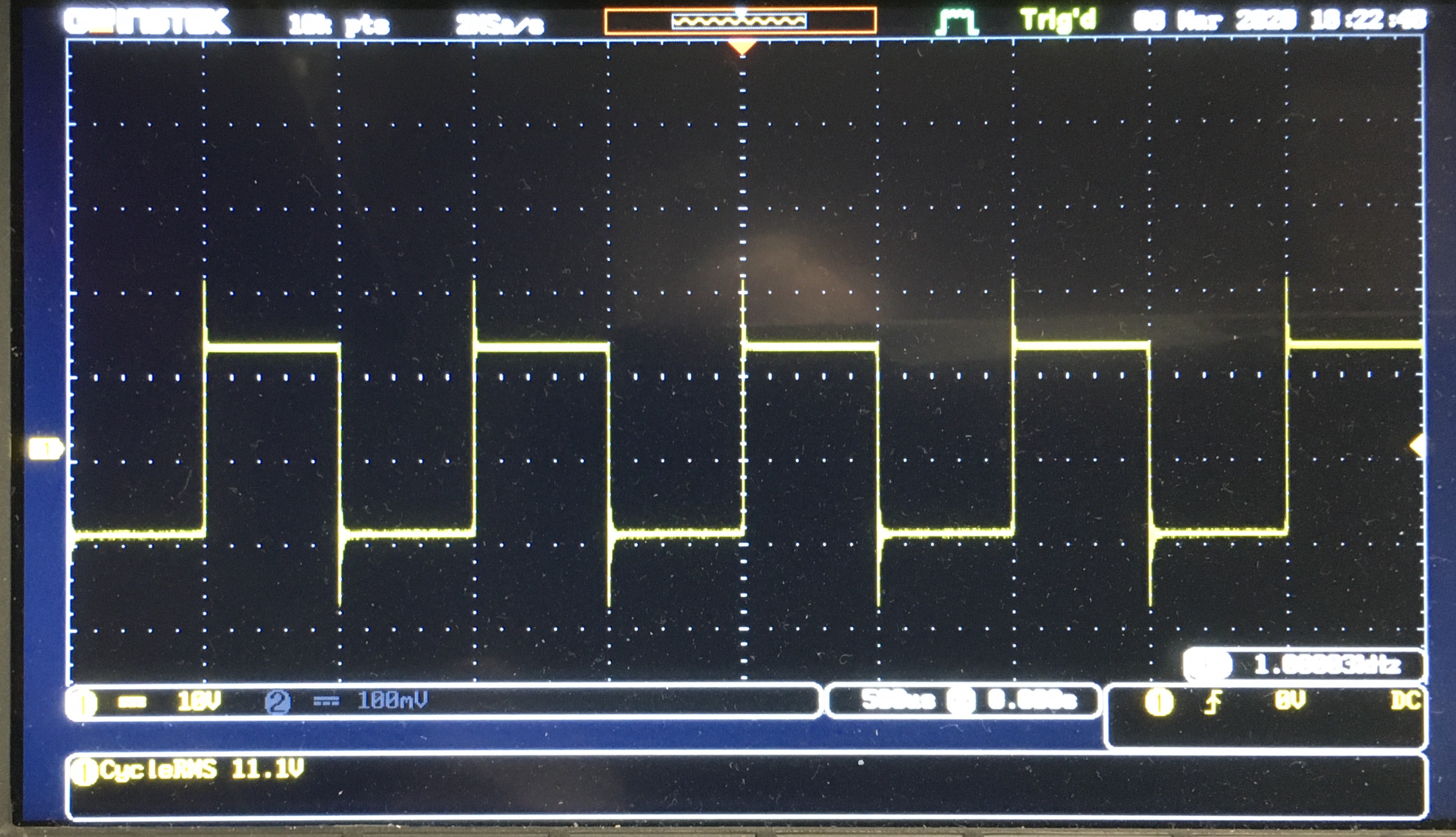

De Blok golf 1Khz

Blokgolf 1Khz

De versterker loopt heel langzaam op tot 197 Khz en dan wordt het signaal zwakker
Maar wat me tegen valt is het Laag de sinus wordt al snel vervormd
Bij 15 hz krijg ik zonder vervorming een 5,3 volt over 8 Ohm uit = 3,5 Watt

Sinus 15 hz

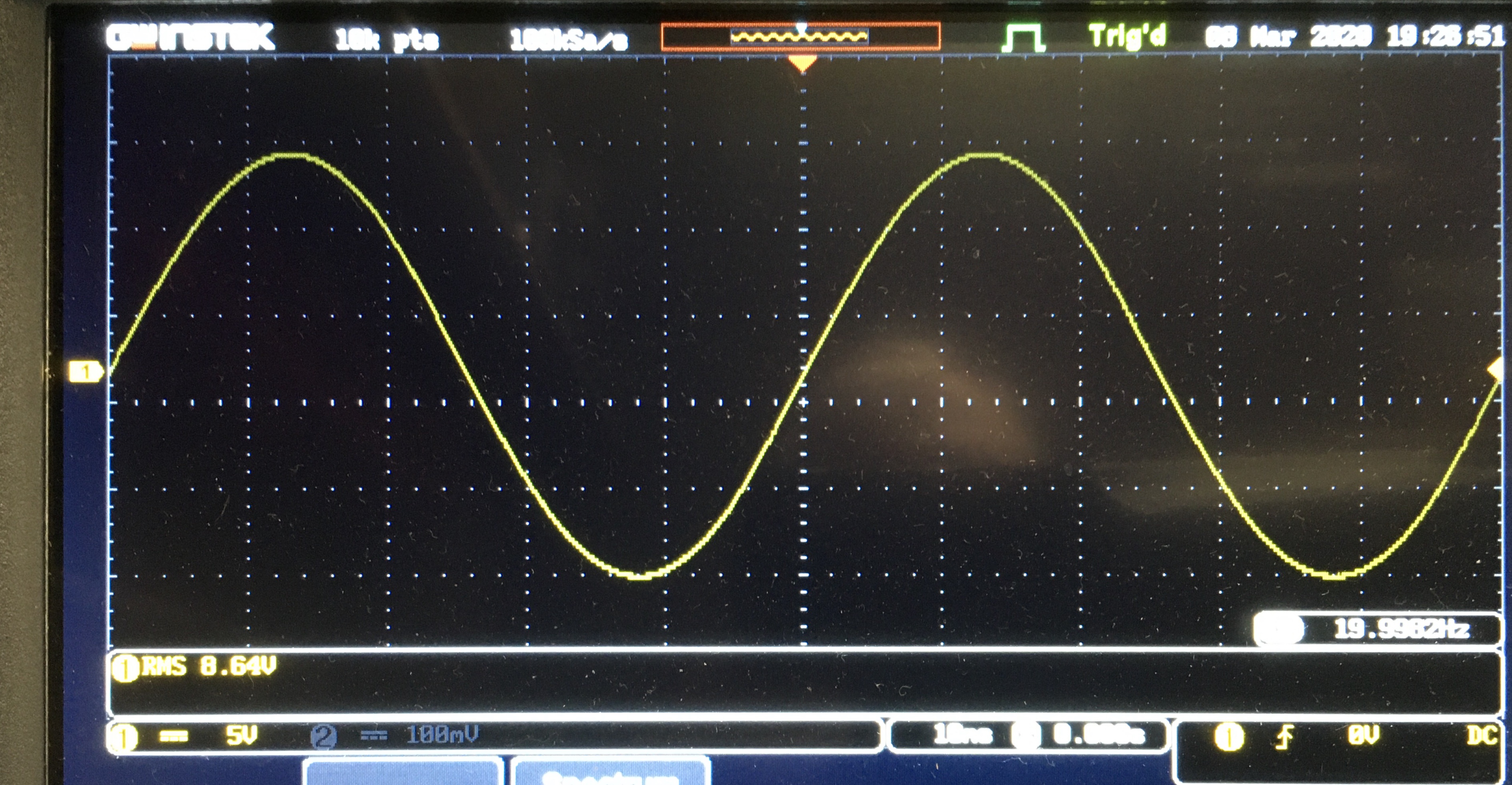

Bij 20 hz is dat 9 Watt

Sinus 20 hz

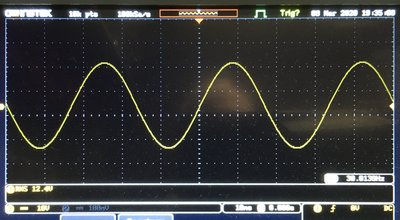

30 hz is dat 19 Watt

Sinus 30 hz

40 hz 26 Watt

Sinus 40 hz

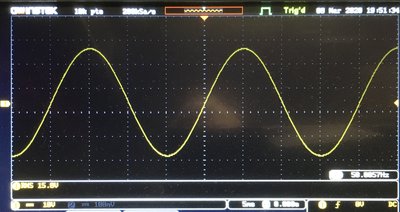

50 hz 31 Watt

Sinus 50 hz

Bij alle signalen heb ik het ingangs signaal op gedraaid To ik vervorming zag
Daar zat ook telkens dat kriebeltje bij wat een signaal op een zeer hoge frequentie is
Ik heb de smoorspoel in de voeding overbrugd
Nu als het niet veel beter wordt is dit een versterker geschikt voor een Watt of 15
Nu draai ik dat nooit met de hoog rendement Luidsprekerboxen van 93dB
Als de UGT de oorzaak is kunnen daar beter de 7027 buizen in met 25 Watt Disipatie
Morgen Douwe zijn RC net werkje een proberen
Weer genoeg gespeeld vanavond

[Ah!buis]

Nu als het niet veel beter wordt is dit een versterker geschikt voor een Watt of 15
Nu draai ik dat nooit met de hoog rendement Luidsprekerboxen van 93dB
Als de UGT de oorzaak is kunnen daar beter de 7027 buizen in met 25 Watt Disipatie

Die UGT is toch voor een Annastasia bedoeld, een 20W versterker.
Er kan dan wel meer vermogen uit maar niet in 't laag.
Voor die pieken, een Ctje over de terugkoppelweerstand ( begin met 100pF) of evt de eerder genoemde paniek C.
Anne

[OpaBert]

Nu als het niet veel beter wordt is dit een versterker geschikt voor een Watt of 15
Nu draai ik dat nooit met de hoog rendement Luidsprekerboxen van 93dB
Als de UGT de oorzaak is kunnen daar beter de 7027 buizen in met 25 Watt Disipatie

Die UGT is toch voor een Annastasia bedoeld, een 20W versterker.
Er kan dan wel meer vermogen uit maar niet in 't laag.
Voor die pieken, een Ctje over de terugkoppelweerstand ( begin met 100pF) of evt de eerder genoemde paniek C.
Anne

Nee Anne de gebruikte trafo heb ik zelf bij AE laten maken voor de CT4.3
Die voor de Anestacia heb ik ook nog hoor die is 6KΩ !
En wat ik toen besteld heb voor de CTA4 is 30 Watt 5K freq bereik 10Hz tot 100KHZ
Dus die ik nu gebruik zou voor 30 Watt zijn.
Die 100KHz klopt wel maar die 10 Hz
BIJ 30 hz is het nog wel aardig maar de Hammond 1625 deed ook zo iets in het laag
Maar daar was het na 30 khz uit met de pret Dus daar presteert hij een stuk beter
Eerst dat frutsel eruit dan knapt het misschien ook in het laag op
In principe stuur ik nu twee signalen welke ook weer interfereren met elkaar
Morgenochtend dat Ctje over de 22 k terugkoppel weerstand ik heb nog een mooie trimmer van 1NF
Kan ik het beste compromis vinden
Heb er zin in Anne
Ps de uitgangs trafo Anestacia is ook lichter dan die er nu in zit

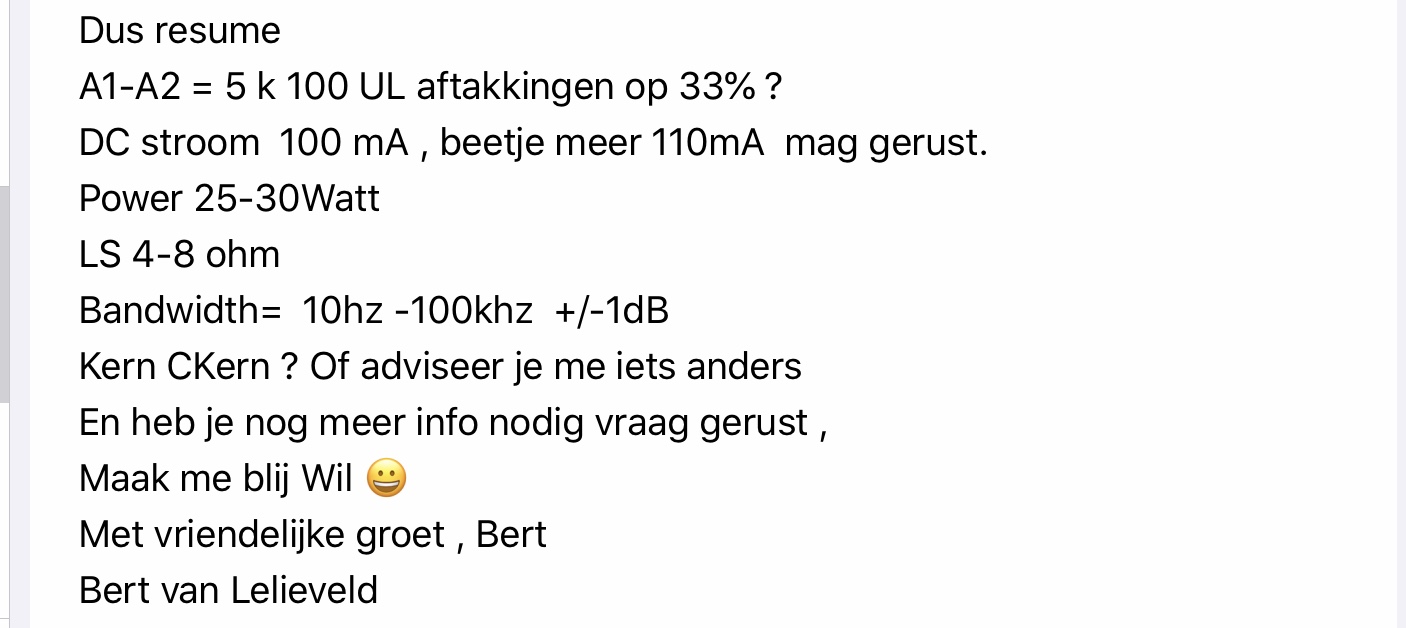

Een stukje uit de opdracht aan AE

[OpaBert]

Opnieuw maar doen
Alle foto,s met teks erbij weg verkeerd knopje in gedrukt
Anne ik ben er voorlopig zeer mee in m’n Sas
Een Amroh 500 pf over de 22kΩ terug koppel weerstand en die in gesteld tot er een mooie blok op scherm kwam

1 khz blok

Ik heb Toongenerators gehad die slechter waren

5 khz blok

Bij 5Kz is het nog steeds redelijk

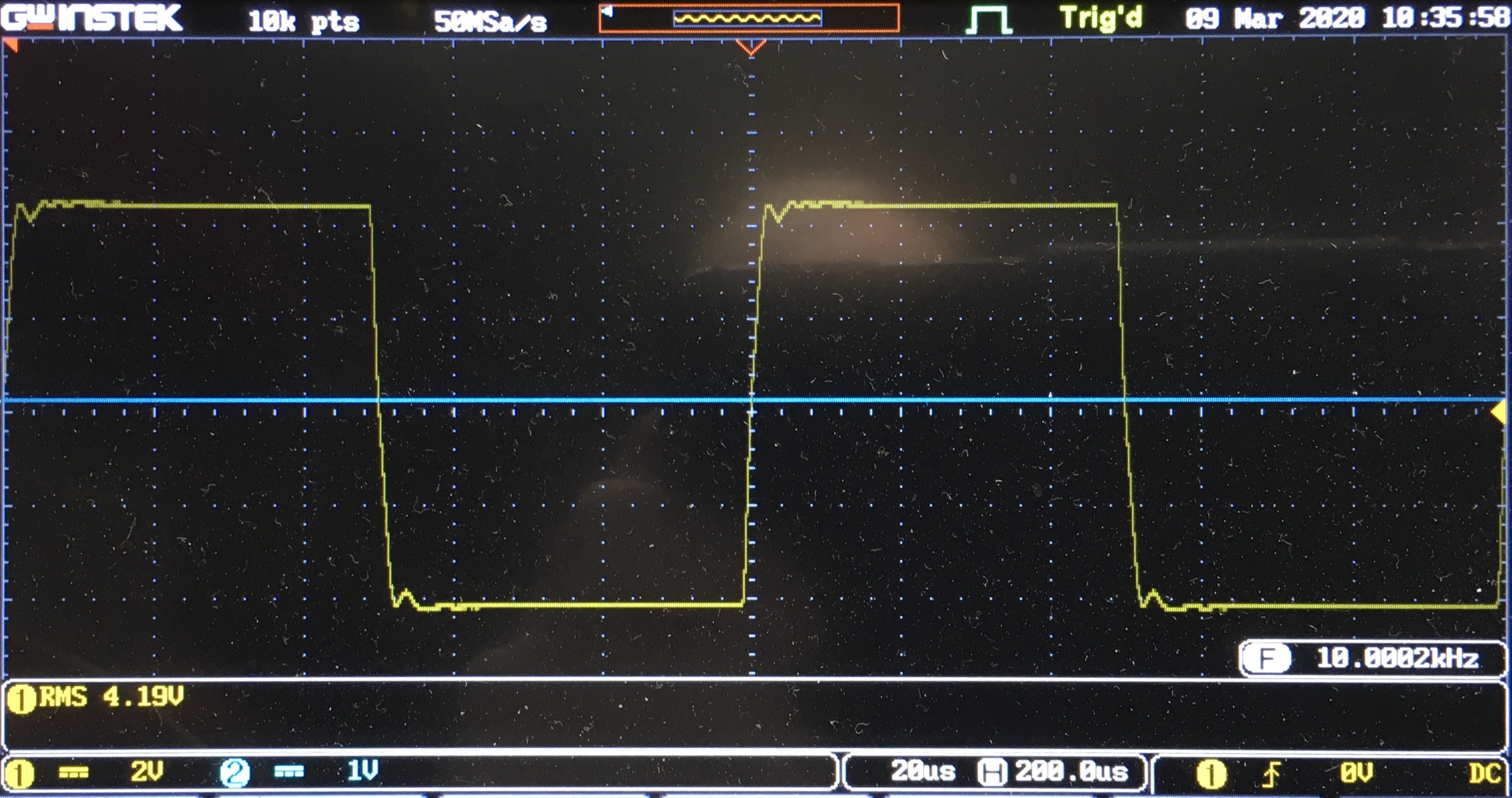

10 khz blok

10 khz ook
Nu sinus 15 hz 7 volt 6 Watt Dat is al veel meer als ik hier gebruik

15 hz Sinus

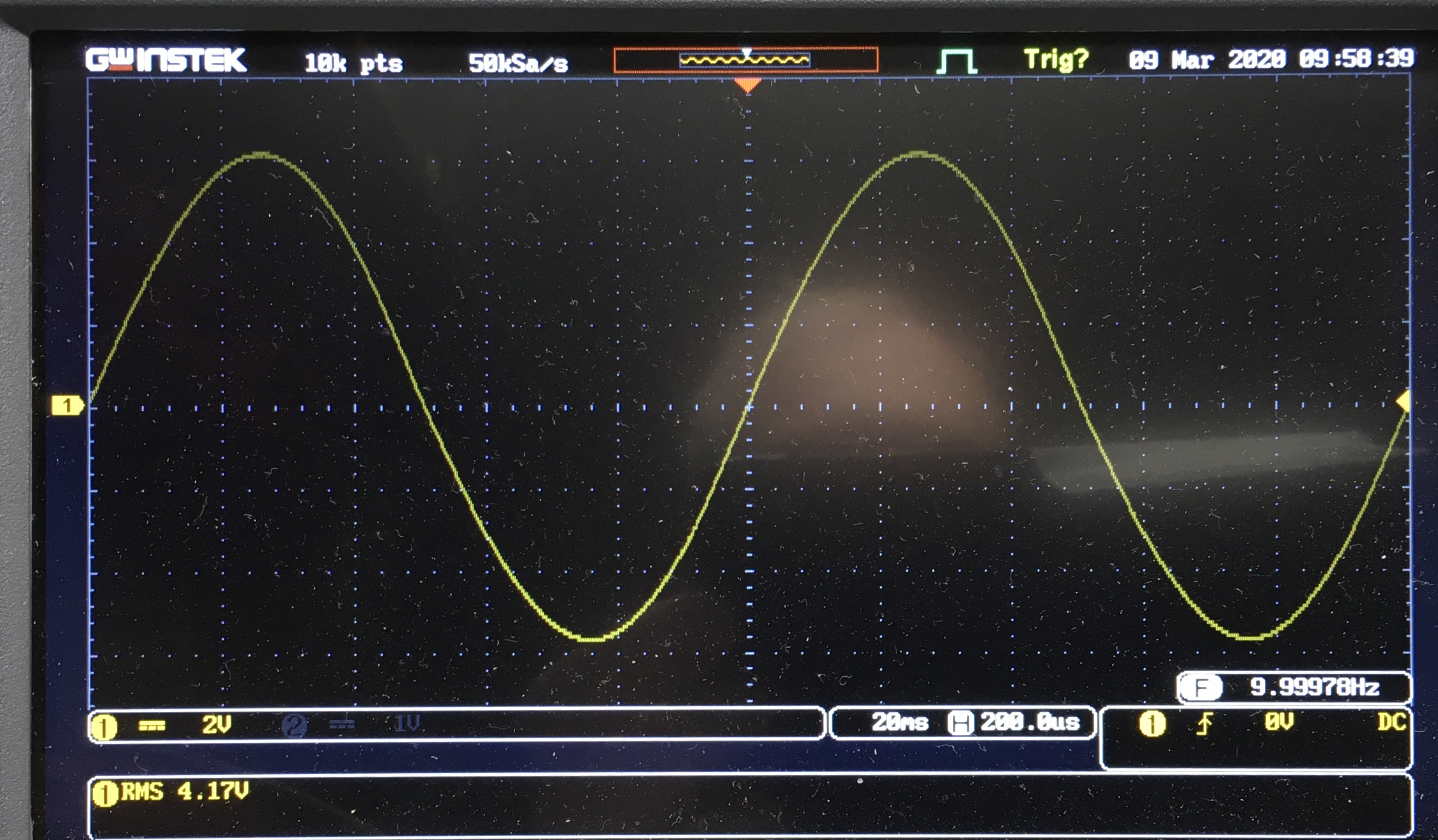

10 hz 2 Watt

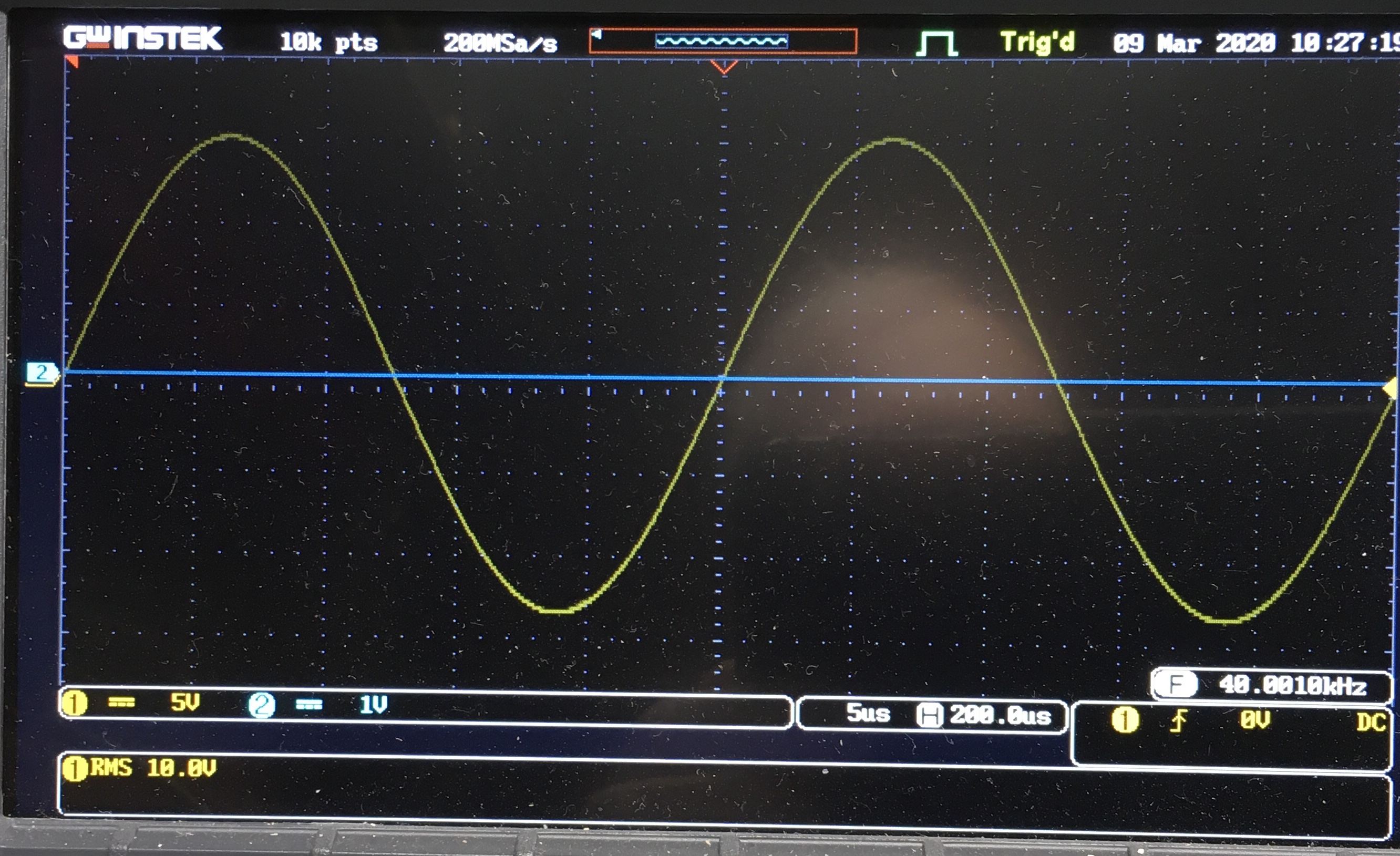

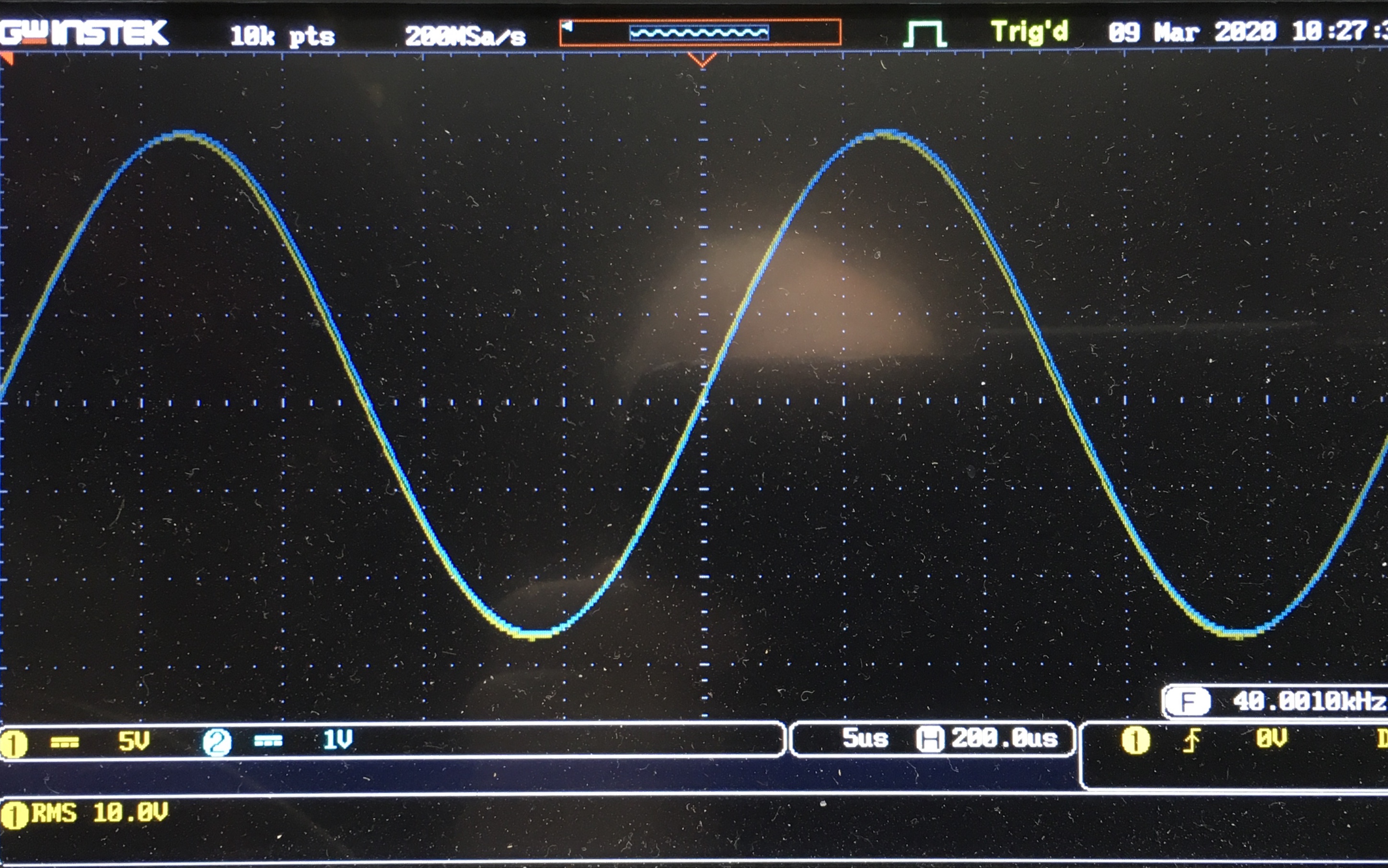

Tussen 20 hz en 40 khz is het heel netjes
En mooi recht

[douwebakker]

ik zou zeggen "niets meer aan doen" het ziet er heel goed uit.
Douwe

[Ah!buis]

Zo te zien kun je er aardig de vleermuizen mee op stang jagen
Die Amroh 500pF is dat een regelbare ? Op welke waarde ben je nu uitgekomen ?
Met het overbruggen van de smoorspoel komt er wel meer vermogen uit op hogere frequenties maar het verschil met laag wordt groter.
Een lagere voeding geeft wel minder vermogen maar het laag zakt dan (verhoudingsgewijs) minder snel weg.
Anne

[OpaBert]

ik zou zeggen "niets meer aan doen" het ziet er heel goed uit.
Douwe

Ja inderdaad Douwe
Versterker is gewoon recht tussen de 30 hz en hoger zelfs dan 50 khz Kan er vleermuizen mee pesten
Maar ga nog beetje spelen of ik die 9 Watt maximum zonder vervorming wat hoger kan rijgen
Veel hangt af van de spanning/stroom die de fase draaier krijgt de KT88ers trekken 120 mA ruststroom samen
Die 7027 mogen er ook zo in bij deze lage Anode spanning
Als ik de KT77 er in wil proberen moet ik naar ca 50 mA is 15 Ω
Maar eerst Anne daar over raadplegen
Dan loop ik weer niet in 8 sloten tegelijk
Oh Anne ik heb ding dat nog niet op gemeten in de stand zoals hij nu erin hangt
ik kan inderdaad de vleermuizen er mee pesten Beter als Groningers terwijl dat zonder straf mag

[OpaBert]

Zo te zien kun je er aardig de vleermuizen mee op stang jagen
Die Amroh 500pF is dat een regelbare ? Op welke waarde ben je nu uitgekomen ?
Met het overbruggen van de smoorspoel komt er wel meer vermogen uit op hogere frequenties maar het verschil met laag wordt groter.
Een lagere voeding geeft wel minder vermogen maar het laag zakt dan (verhoudingsgewijs) minder snel weg.
Anne

Kan je dat verschil met laag wat toe lichten ik begrijp dat niet zoals het er staat

[OpaBert]

Zal straks dat Ctje op meten wat over de terugkoppel weerstand hangt
Het is 45.7Pf Anne

[Ah!buis]

Maar ga nog beetje spelen of ik die 9 Watt maximum zonder vervorming wat hoger kan rijgen
Veel hangt af van de spanning/stroom die de fase draaier krijgt de KT88ers trekken 120 mA ruststroom samen

Zal niet helpen, wordt de UGT niet beter van.

Als ik de KT77 er in wil proberen moet ik naar ca 50 mA is 15 Ω

Is wel 12 Ω voor 50mA.
Anne

[OpaBert]

Maar ga nog beetje spelen of ik die 9 Watt maximum zonder vervorming wat hoger kan rijgen
Veel hangt af van de spanning/stroom die de fase draaier krijgt de KT88ers trekken 120 mA ruststroom samen

Zal niet helpen, wordt de UGT niet beter van.

Als ik de KT77 er in wil proberen moet ik naar ca 50 mA is 15 Ω

Is wel 12 Ω voor 50mA.
Anne

Ja verkeerd gerekend 15Ω heb ik 40 mA en wilde met Parralel naar 12 Ω
Als het de UGT is welke de vervorming in laag veroorzaakt helpt er niks aan En het leek me zinvol het uit te sluiten of het de UGT is Anne
En niet dat de Fasedraaier een te lage spanning krijgt

[OpaBert]

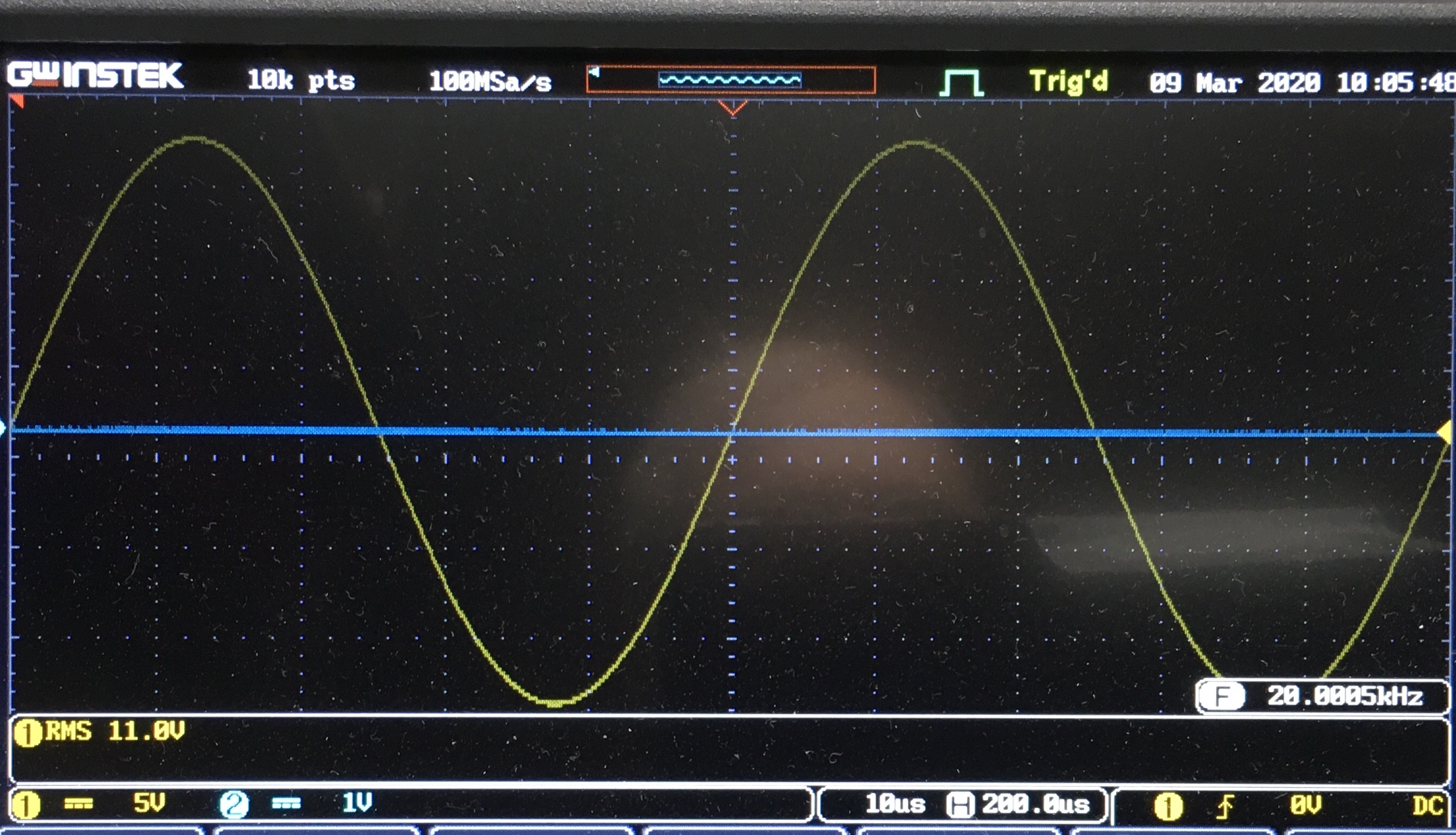

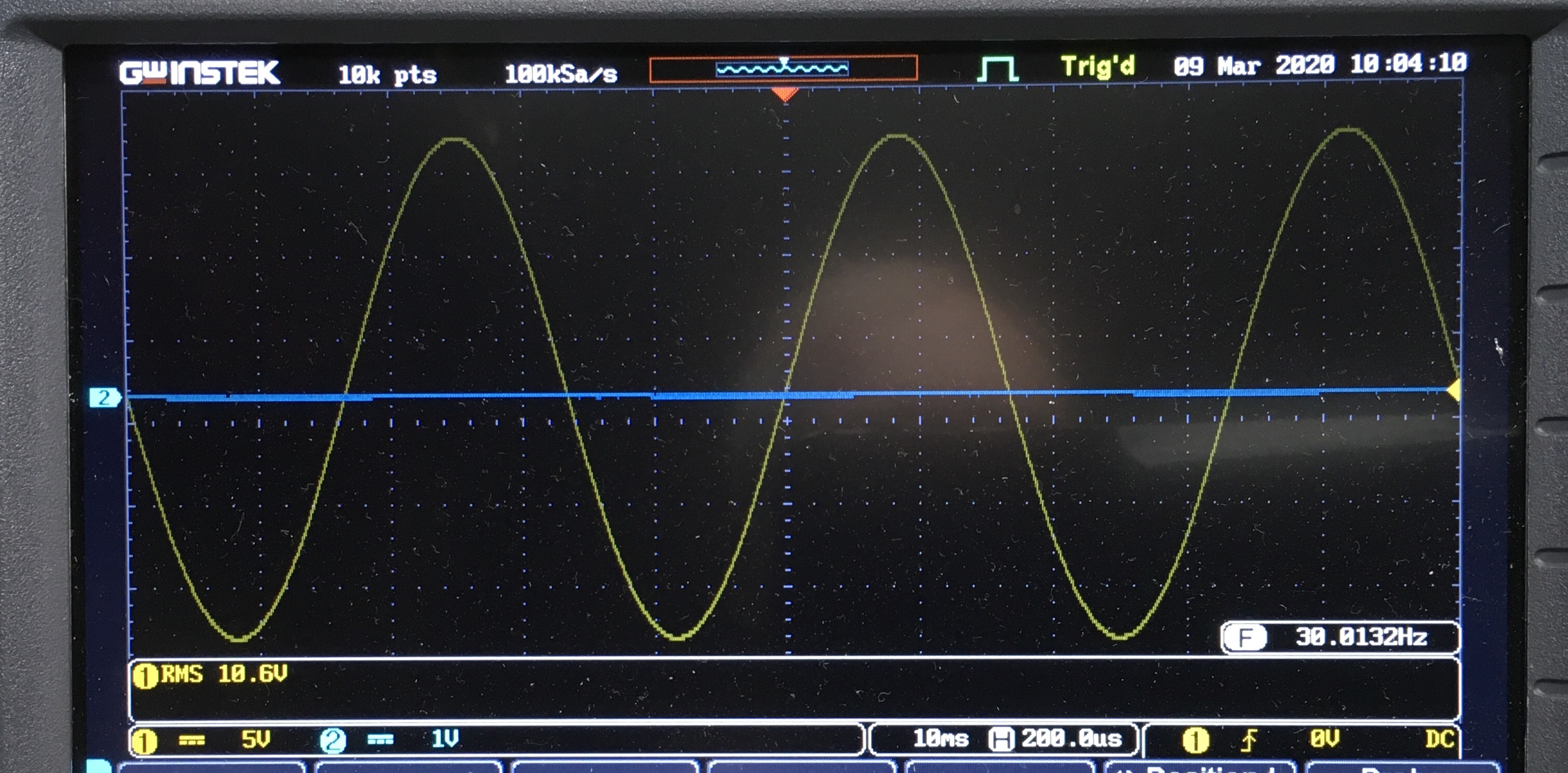

Nee Wat ik ook doe De grens is 20 hz ca 11 volt RMS over 8 Ω = 15 Watt harder wil hij niet zonder rare dingen
Blijf ik daar onder Prachtig gewoon
Ook THD gemeten onder 0.1% maar ik heb vierkante ogen gekeken van het staren naar de meet apparatuur
ik moet daar toch eens wat meer over te weten komen beetje les erin is toch moeilijk Engels en iets wat je niet helemaal snapt
Misschien een stuk tekst hier plakken
volgens mij kijk ik nu ook scheel
Ga de 7027 vanavond erin proberen
En dan maar afbouwen kapje er op en bodemplaat voetjes En dan mag Bas kom eens helpen
Misschien snapt hij wat er staat , die jonge gast is niet dom
En nog wat ere wie ere toekomt AE
voor een normale EI trafo is het de beste UGT wat ik nu toe gemeten heb
EN NU LEG IK ALLES WEG IK ZIE SCHEEL OH IK schreeuw

[OpaBert]

Anne , Douwe , Ik heb de 7027 er niet in gedaan , Daar moest ik veel om solderen
Wat ik wel wil doen is Triode uit proberen ! En er KT77 er in proberen
Maar ik zit ook een beetje te prutsen met m’n VU meter Kan hem aan de uitgangstrafo 4-8 Ohm met een serie weerstand , maar de meter heeft een logaritmische schaal , ik heb daar ooit kitjes voor gezien
Die ga ik eens op zoeken, voorlopig een 47K weerstand in serie
Dan beweegt hij wel weinig wat maar gaat niet kapot

[OpaBert]

De Versterker levert in Triode 12 volt over 8 Ω bij 1Khz = 18 Watt
bij 30hz net wat minder 11 Volt =15 Watt
Maar nu is de power begrensd door de Triode en UGT en niet meer alleen door de UGT
Als ik er KT77 in doe is het klasse A in Triode Dat klinkt wel lekker
Meter voorschakel weerstand is 22KΩ Diode 1N4148 en de meter slaat tot 0 dB uit bij 15 Watt

[democles]

Ziet er weer leuk uit

Vraagje ,hoe bereken je de wattage met de scope?
Hoeveel V in gebruik je dan?

[OpaBert]

P = U ² /R Peet dus ik doe dat met een reken machine uit rekenen
maar ik denk dat m’n Scoop en ook die van jou!
dat in Power kan weer geven
Maar dat is moeilijker Dan uit m’n hoofd rekenen wat het vermogen
Alleen niet als ik het 100 X zou moeten doen
Alhoewel 100 zo goed ben ik niet met computer programma’s
Edit vergeet wat de spanning moet je uit lezen in RMS
Kan je dat niet gewoon Top waarde uitlezen die waarde X0,7
Dus van midden lijn tot Top of de Top Top waarde is het delen door 2 x0.7

[democles]

Bedankt Bert,en die R is dan je 8 ohm dummy?

Aha begrijp het U in RMS

[OpaBert]

Hoe is het met Anne
Geen griep toch ?

[OpaBert]

Bedankt Bert,en die R is dan je 8 ohm dummy?

Ja inderdaad Demo

[hardbats]

weer een knap stukje werk bert, ziet er keurig uit
