Bouwtopic AFDAC 2 - ESS Sabre ES9016

[ray5150]

Maar daar zijn toch hele mooie schakelingetjes voor ?
http://sound.westhost.com/project51.htm

Is er een kwaliteitsverschil tussen de splitten met weerstandjes optie en deze (of vergelijkbare) schakeling?

Voor mij moelijk te zeggen, niet genoeg kennis van zaken.
maar mijn intuitie zegd dat het schakelingetje beter is dan de weerstanden.
Je gaat toch dingen aan de spanning en de impendantie veranderen. in de Pro-audio zit het ook vaak met zo'n convertor uitgevoerd.

[knuisje]

Die schakelingen zijn voor SE -> bal. Het schema van Hypex ook en is voor een andere situatie bedoeld.

Op de AF-DAC zit voor elk kanaal al een bal. -> SE conversieschakeling met LME49990 opamps. Zo'n opamp kan echt wel de inputsecties van 2 versterkers aansturen, aangenomen dat deze geen extreem lage inputimpedantie hebben.

Als je 2 aparte bal. -> SE schakelingen per kanaal zou bouwen dan verplaats je het "probleem" naar de symmetrische opamp OPA1632 die hier weer voor zit. Daar schiet je dus niets mee op.

[knuisje]

De Amanero lag vanmorgen op de mat.
Hij werkt perfect tot en met 192/32 , geen ruis of andere bijgeluiden en unlocks.

Het enige wat niet werkt zijn de 352.8 en 384kHz samplerates. Deze geven alleen maar ruis en rare bijgeluiden. De samplerate wordt wel correct gedetecteerd en op het display getoond. Ik las op diyaudio dat meerdere personen met een Sabre dac hetzelfde euvel hebben, de oplossing ben ik nog niet tegengekomen. Op zich niet zo'n probleem omdat materiaal in dit formaat nauwelijks beschikbaar is.

Maar ik ben verder zeer tevreden. Tot en met 192/32 nu een perfecte USB weergave voor relatief weinig geld.

[Vinculum]

Ok duidelijk. Dan 4 weerstandjes bestellen van 47ohm. Thanx!

[knuisje]

Ik kreeg van Amanero de tip om bij samplerates > 192kHz het oversampling filter van de Sabre dac uit te zetten. Dit meteen geprobeerd en inderdaad spelen daarmee ook 352.8 en 384kHz bestanden prima af.

Ik heb daarom opnieuw een wijziging gedaan in de firmware (nu v1.3).

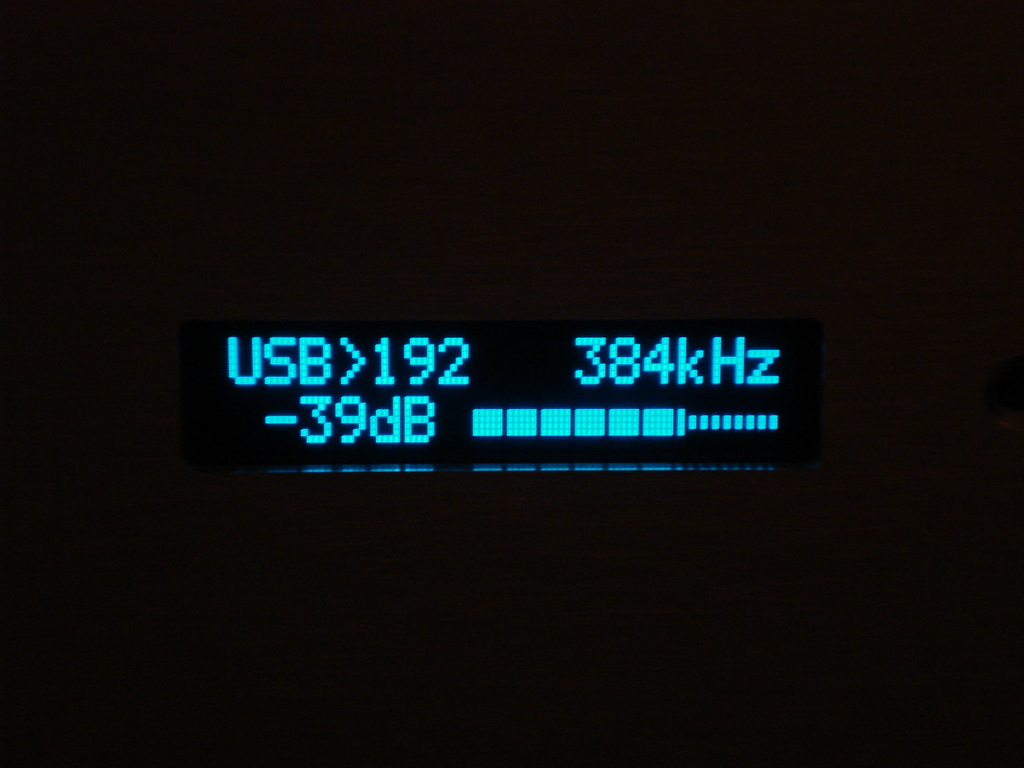

Er is een menuoptie "OSF Bypass" bijgekomen. Default staat deze op Off. Als je ook >192k wilt kunnen afspelen dan dient deze optie op On te worden gezet. De brontekst USB verandert dan in USB>192 als reminder.

[hannesie]

Gaaf dat het zo makkelijk te realiseren is.
Het is dan echt wel een "letterlijk" een topniveau.

[ray5150]

Ok duidelijk. Dan 4 weerstandjes bestellen van 47ohm. Thanx!

Hoeveel wil je er ? ik heb er nog 900...

[Forza]

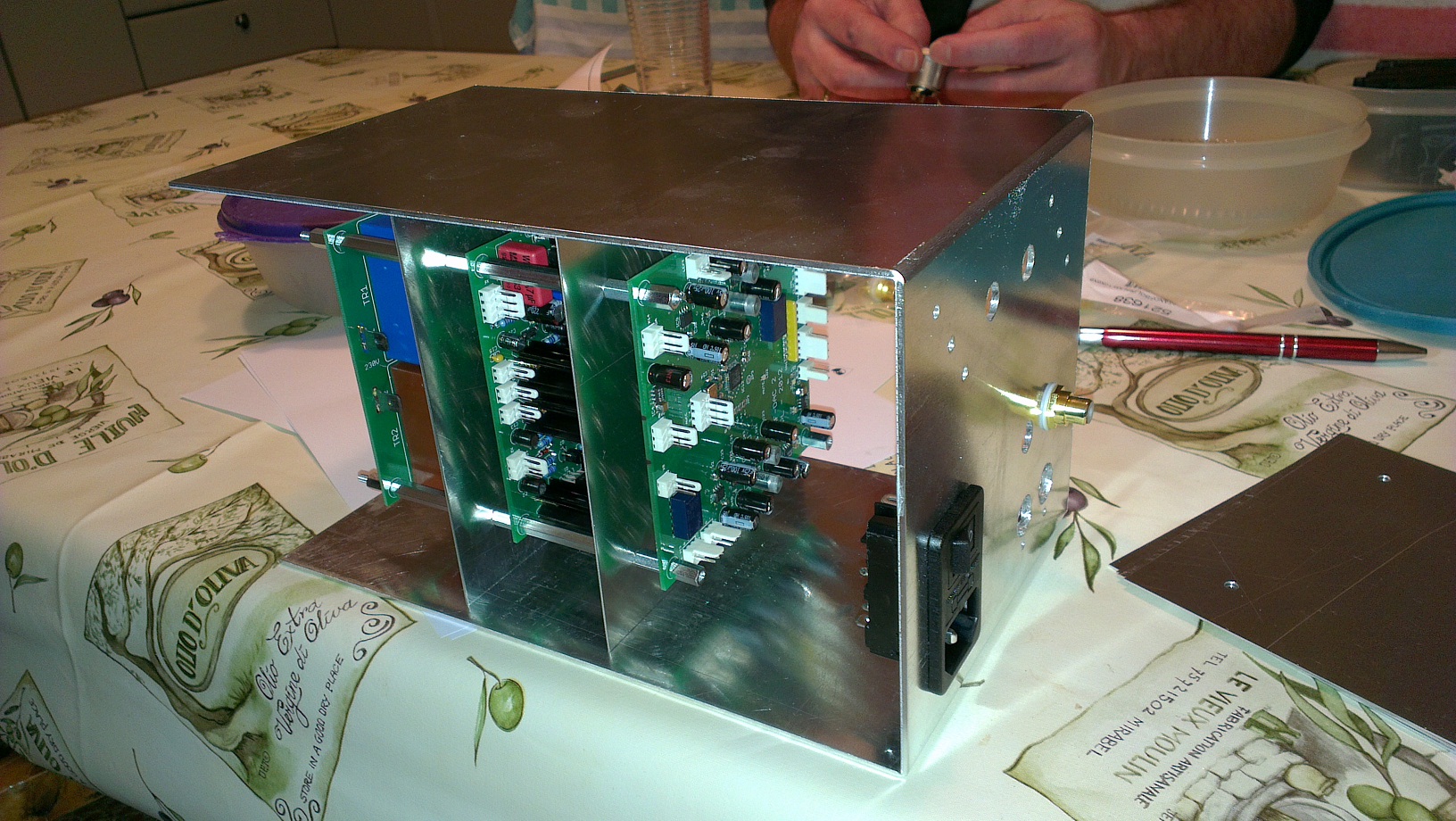

Voldoende afscherming?

Test fitment.

[knuisje]

Leuk torentje.

Heb je nog wel ruimte voor de bekabeling? Ik had de netentree aan de kant van de trafo's gedaan.

[hannesie]

zie hier onder

[hannesie]

Ik krijg direct het idee van de doos van Pandora.

Inderdaad, een uitsparing houden voor de kabels 230V is dan wel nodig, of is er aan de andere zijde voldoende ruimte.

[Forza]

Er komt nog een alu u-profiel van achter naar voor, naar de trafo's, waarin de 230v komt te liggen. En in de plaatjes komen nog gaten waar de bekabeling doorheen gaat.

[democles]

Hele mooie oplossing voor de kast,,

Zat ook aan zoiets te denken voor mijn dac-projecten

Maar dan met een aankleding zoals ,,Hannesie,, laat zien,met de doos van pandora,,

Art nouveau stijl[ Jugendstil],, Iets zoals Alfonso Mucha,,misschien moet de airebrush weer uit het vet.....................

[Vinculum]

Ok duidelijk. Dan 4 weerstandjes bestellen van 47ohm. Thanx!

Hoeveel wil je er ? ik heb er nog 900...

Nou euh 4 dus...

[Forza]

moet nog geborsteld en geanodiseerd worden

Doe je dat zelf of heb je daar een adresje voor?

Het anodiseren zal via het bedrijf waar mijn vader werkt gaan; op de pallet mee en even tussendoor , goede contacten zijn altijd handig. Het borstelen moet ik nog even bekijken, in de familie zit genoeg metaalbewerking kennis, kunde en mogelijkheden dat het wel te regelen valt.

[knuisje]

Ik heb nog even een malletje gemaakt van de Amanero.

[hannesie]

Ik heb vandaag eens beter naar de printjes gekeken, aan de boven en onderzijde, maar voor het ontwerp, en de soldeertechniek, van de SMD, Petje af, CHAPEAU.................

[Vinculum]

+1
Ik vind dat Knuisje benoemd kan worden tot ere-lid van het forum.

[knuisje]

Thanks mannen, niet overdrijven hoor. Een professional zal vast nog wel een berg aan- en opmerkingen hebben op het een en ander.

@Vinculum: ben toch wel nieuwsgierig of er al geluid is.

[Vinculum]

Nee het is kansloos hier.
De kleine is weer flink ziek geweest en ook mijn vrouw is aan het tobben. Bij haar is maandag reuma geconstateerd.

De bedoeling is dat ik dit jaar nog geluid ga krijgen.
Ik moet alleen nog de isolator er in hacken en de outputs monteren. En natuurlijk het frontje laten frezen. Het ontwerp daarvoor is in ieder geval definitief en gaat binnenkort naar FreesKees.

[knuisje]

Geen leuks nieuws man.
Sterkte met je vrouw.

[Vinculum]

Thanx. Oh en ik moet eerst nog 4 weerstandjes bestellen...

[Vinculum]

Stomme vraag: wat voor voedingsspanning moet de isolatorprint krijgen? En waarom 2 aansluitingen?

[knuisje]

Ardon, kijk even op blz. 15 en verder van de handleiding.

[Vinculum]

Nu weet ik waarom ik zoveel vragen heb. Ik heb het bericht dat er een 1.1 versie is compleet gemist. Ik gebruik nig steeds je allereerste handleiding.
