3-weg met AMT / AT18H52 / AT10C77

[Walt]

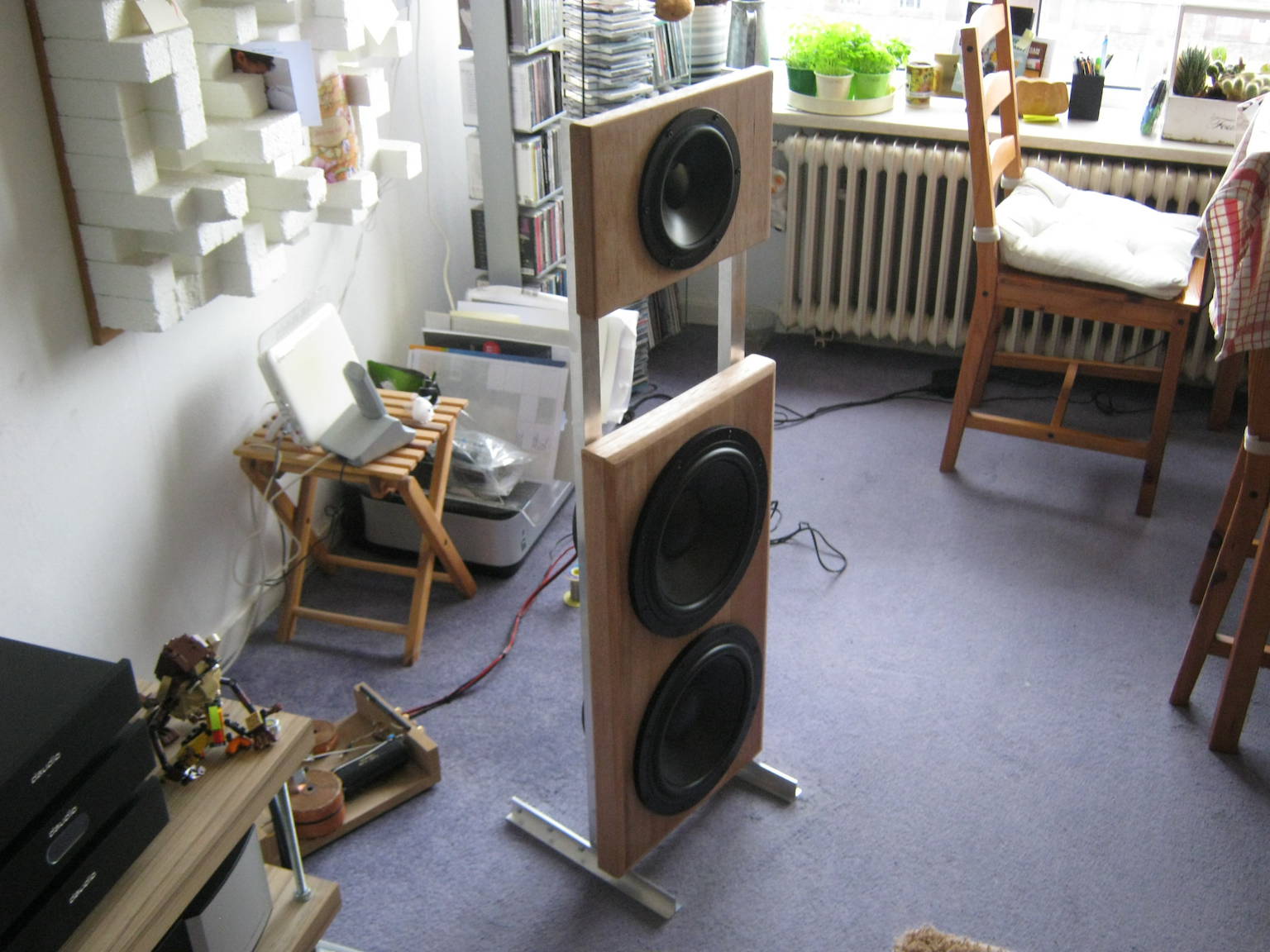

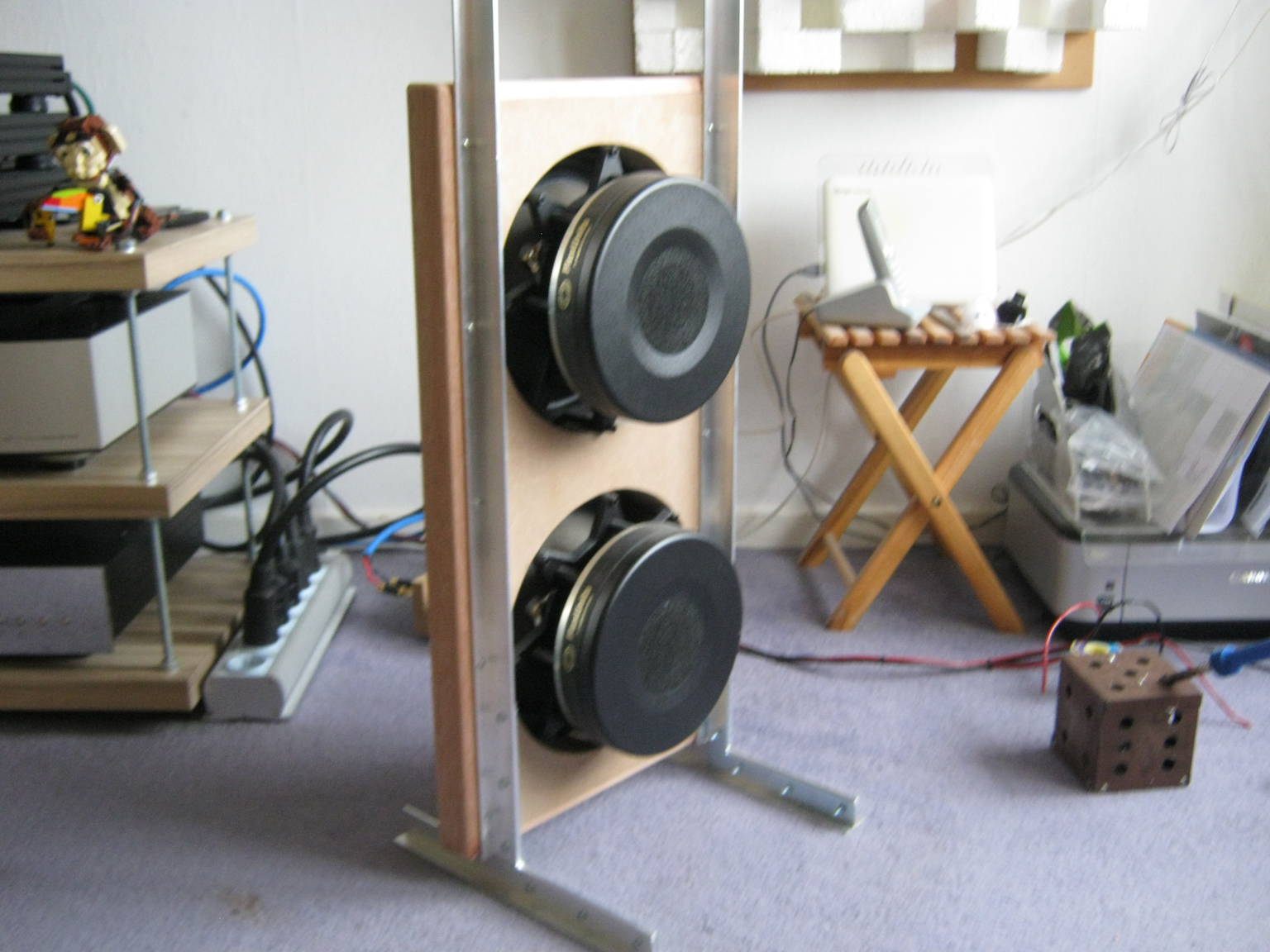

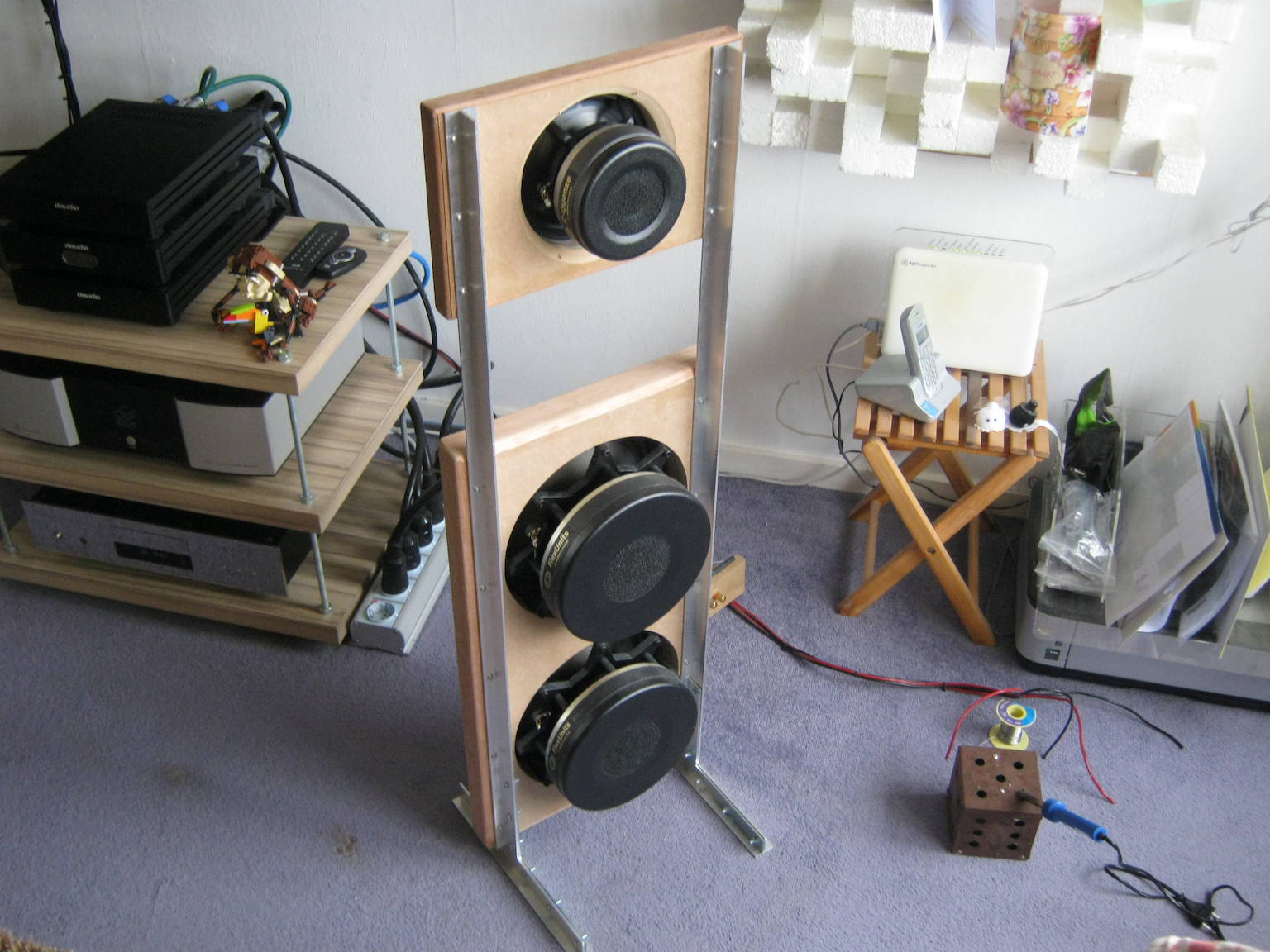

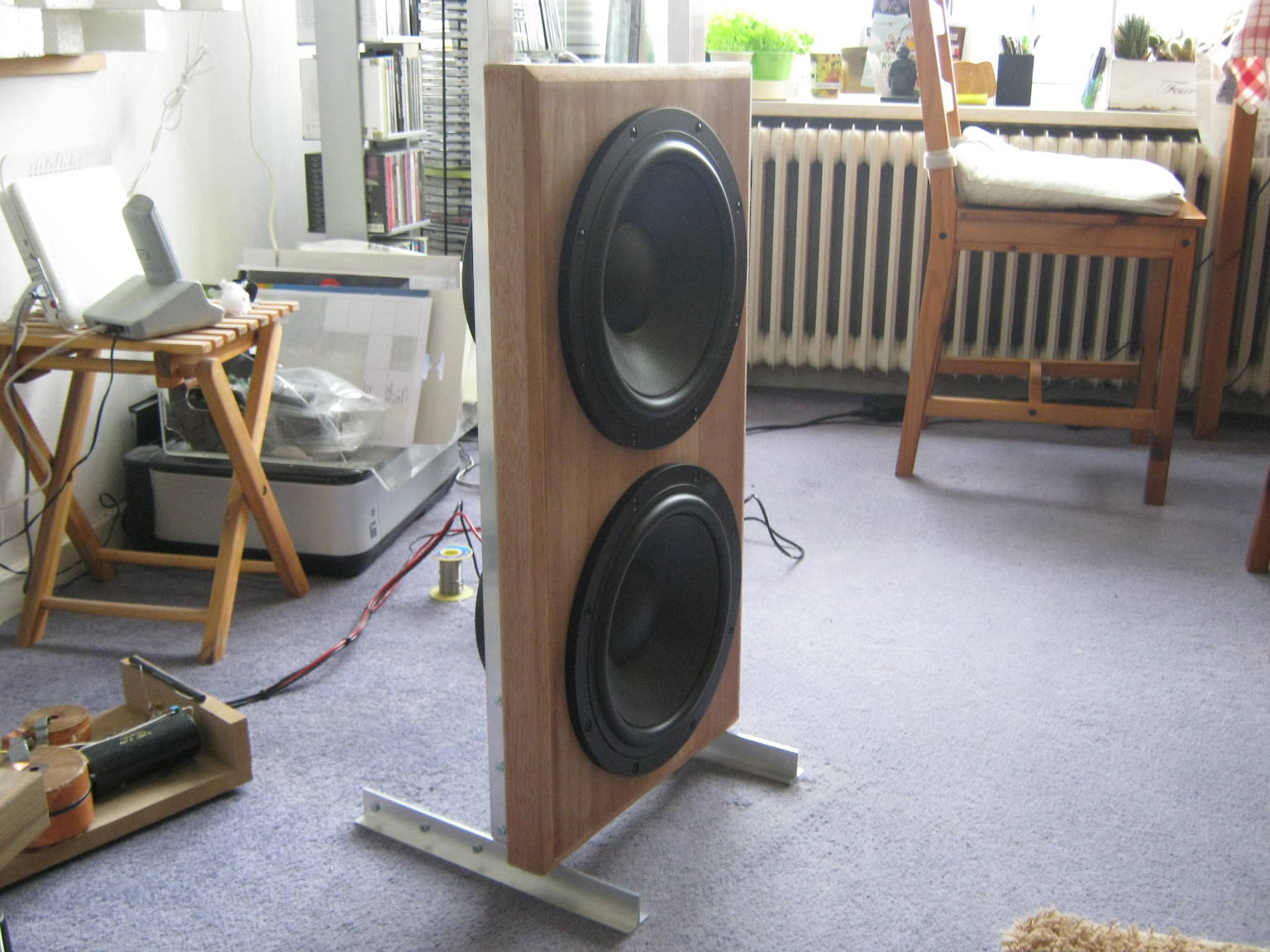

Bij deze dan wat meer foto's! De AT 10C77 woofers en AT 18H52 mid zitten inmiddels gemonteerd.

Dankzij het enorme gewicht van de woofers staat het geheel behoorlijk stevig nu.

Ik vind het zelf wel erg mooi geworden zo met de combinatie van hardhout en het aluminium. Het geheel is enorm open. Dit is te danken aan de stijfheid van het aluminium waardoor slanke profielen i.p.v. dikker hout gebruikt kon worden.

Nu die lastige AMT tweeter nog zien op te hangen...

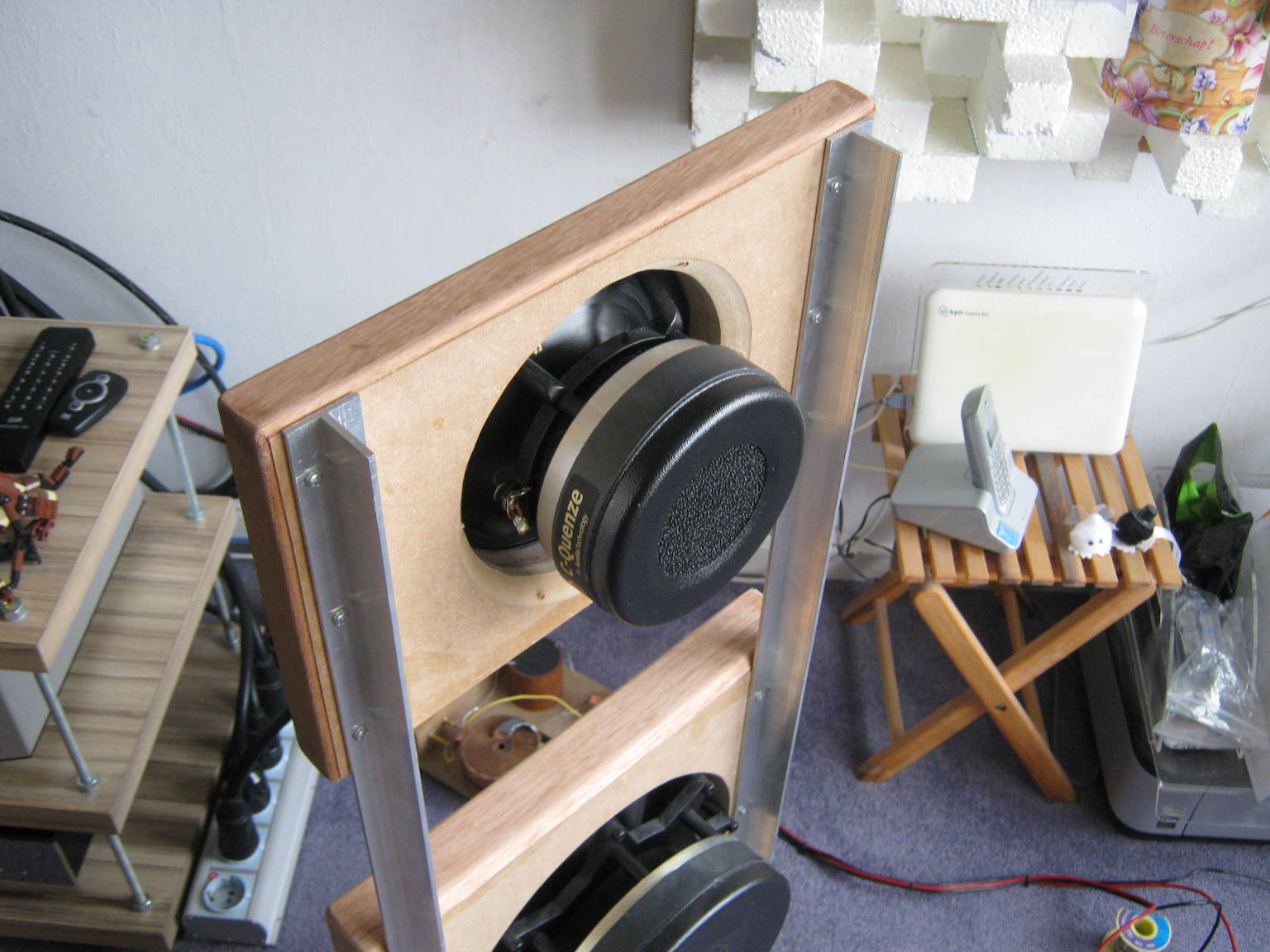

EDIT: voor de mensen die het zich afvragen, ja dat is inderdaad een 200mm diameter magneet op een 10" woofer!

Groetjes Walter

[FR_Aad]

Je kan discussiëren over de aluminium profielen, maar qua uiterlijk ga je er flink op vooruit. Ben benieuwd wat het laag nu doet. (Zonder H)

[Walt]

Er is niet veel verschil in dikte van de baffle en daarmee de akoestische kortsluiting. De oude baffle had randen van 100mm breed, deze baffle is 45+30=75mm dik. Verder heb ik meer dan voldoende diep laag in onze huiskamer dus hier maak ik me geen zorgen over.

Verder had ik ook wel eens van Jeroen begrepen dat een H-baffle en vlakke baffle in theorie even diep gaan en dat er alleen een verschil in rendement is, maar dit weet ik niet meer 100% zeker...

Groetjes Walter

[FR_Aad]

Ja, dat scheelt vrijwel niets.

[ray5150]

Was er geen geld meer over voor een behoorlijke soldeerbout-standaard...

[Walt]

Deze stalen dobbelsteen heb ik tijdens mij eerste studiejaar zelf gemaakt, hij blijkt ideaal als soldeerbout standaard omdat je ook overtollig tin in de gaten kan afsmeren.

Groetjes Walter

[ray5150]

Vind het maar armoedig, ik verwacht toch minimaal een Weller bij jou...

[ds23man]

Sinds wanneer frezen we speakers niet meer in?

[Walt]

Ik heb een Weller en nog een compleet soldeerstation maar deze goedkope bout werkt al jaren zeer fijn.

Groetjes Walter

[Walt]

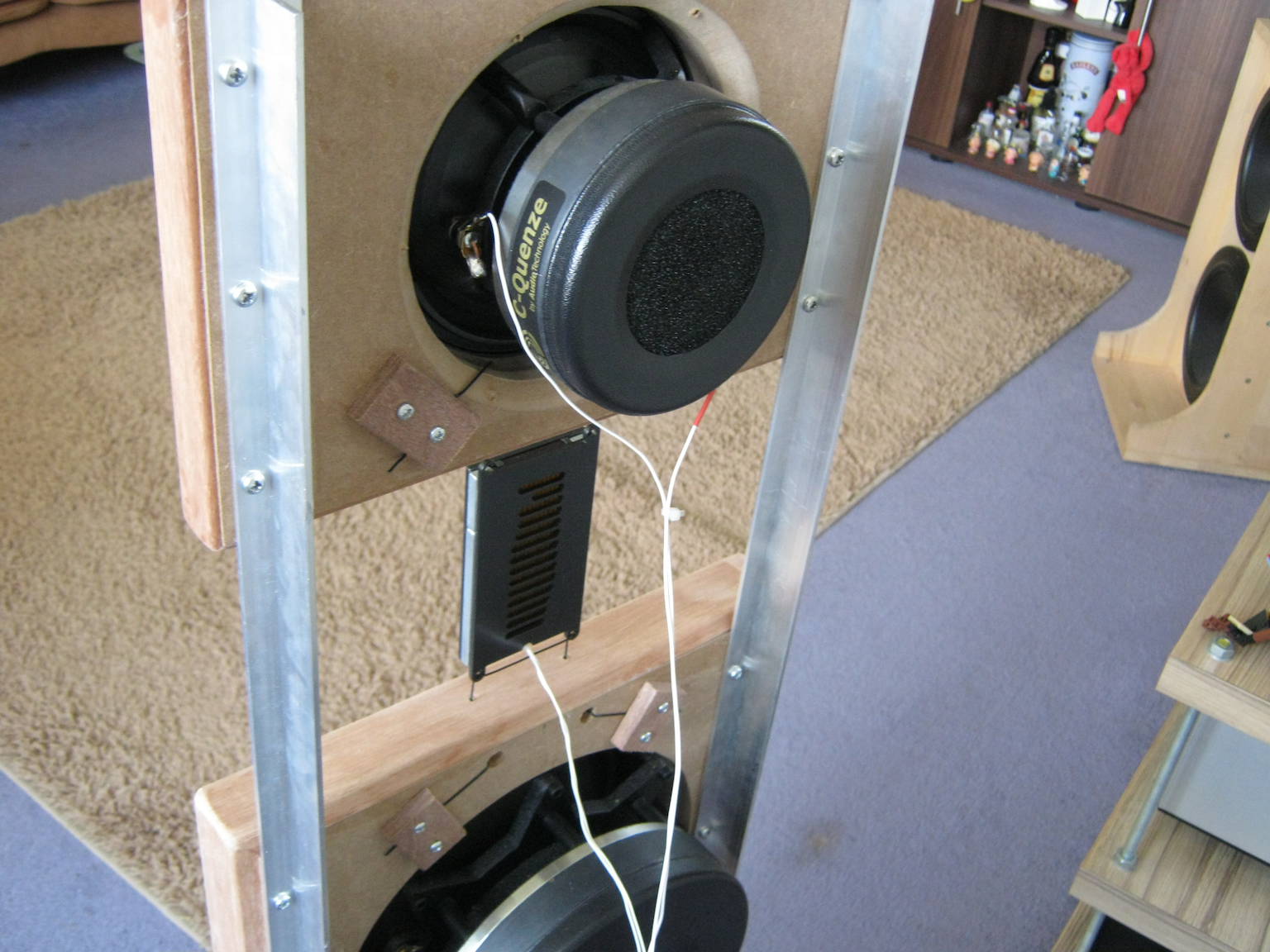

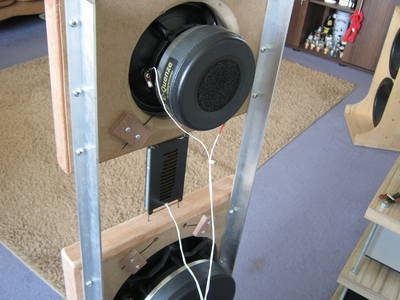

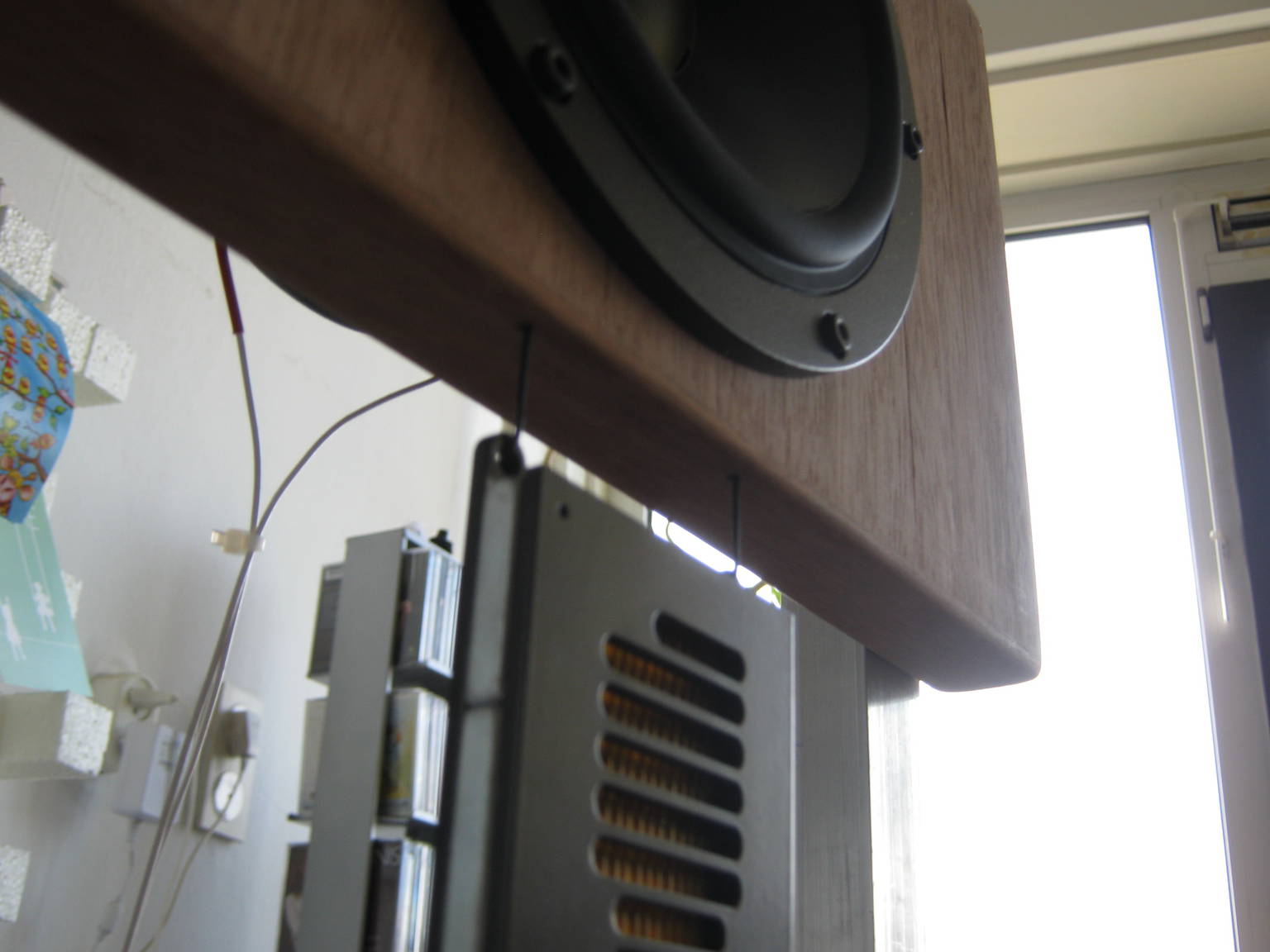

De Mundorf AMT dipool tweeter hangt inmiddels in de baffle. Ik heb zeer dun zwart speakerdraad gebruikt wat ik tussen de baffles en de aluminium profielen vastklem. Het draad is door het oogje van de tweeter gestoken en daarna licht getwist:

Groetjes Walter

[Walt]

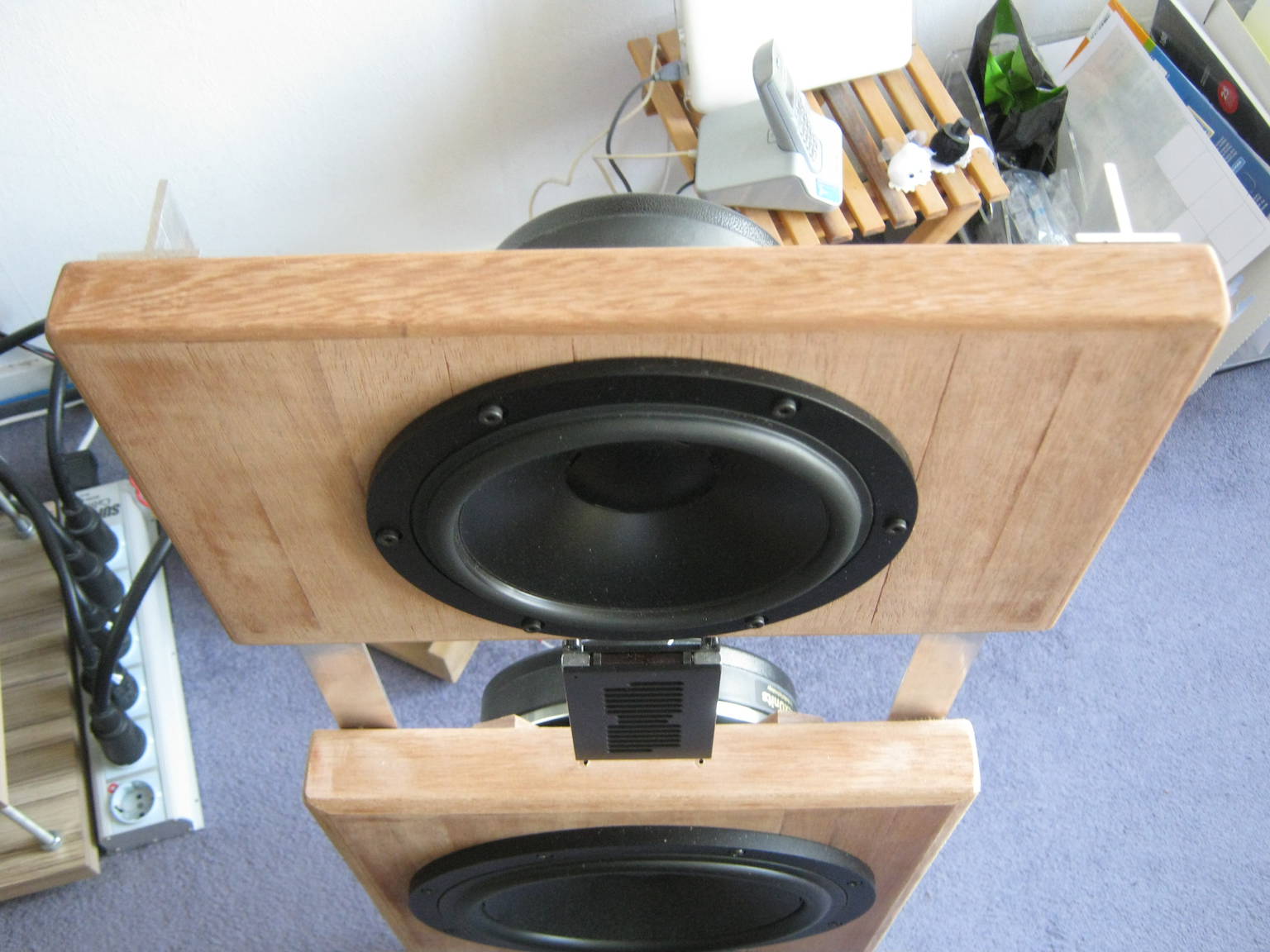

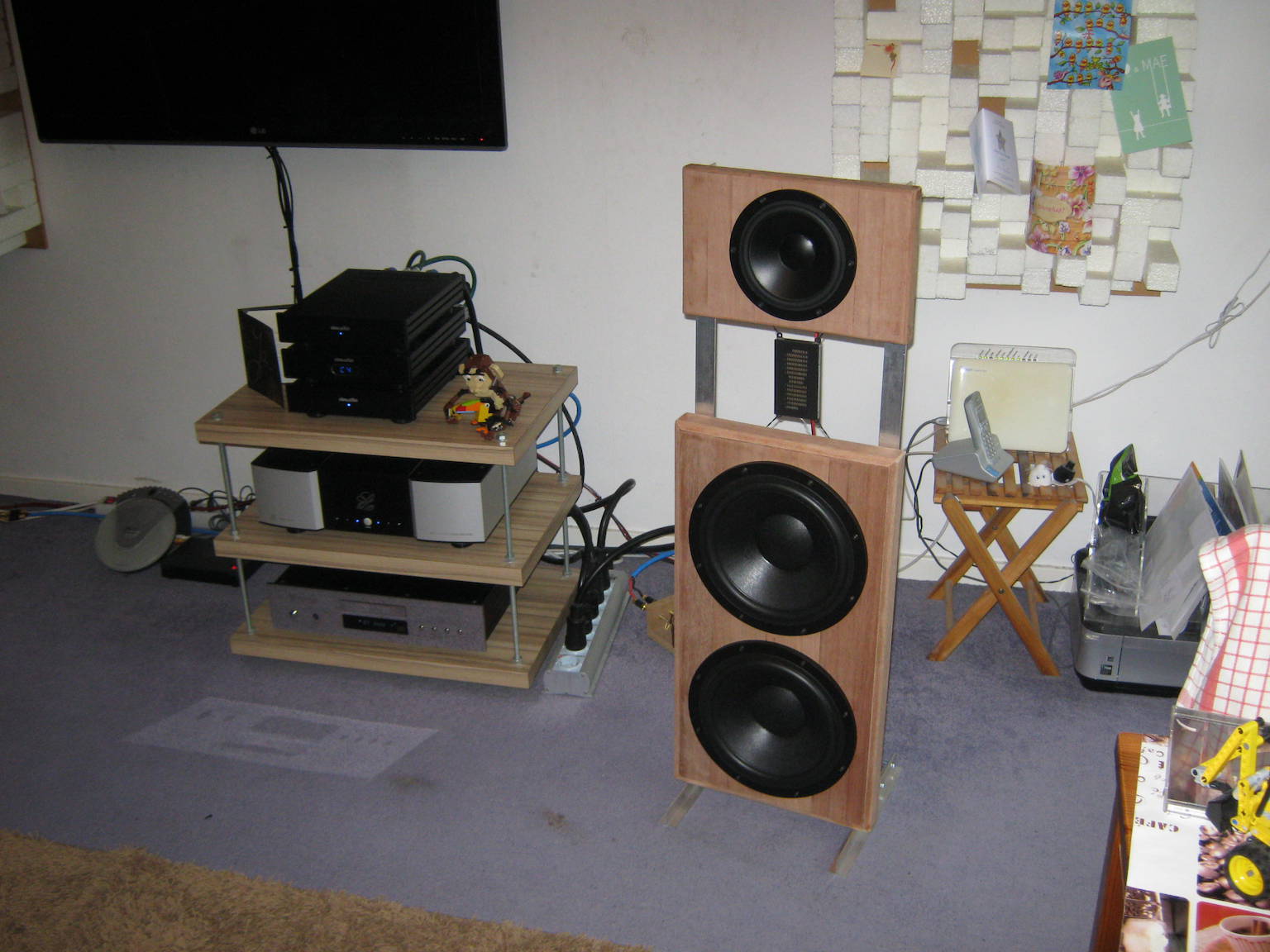

Nog wat foto's:

O ja, er komt weer muziek uit, net even getest met diep hard laag, de baffle's zijn stevig zat!

Groetjes Walter

[Rizzo]

Sinds wanneer frezen we speakers niet meer in?

+1

[Henkjan]

krijg je met die twwe zo naar achteren geen last van reflecties tegen mid en bas baffle?

en zo'n niet ingefreesde mid kan echt niet hoor

[hannesie]

En met een dusdanige dikte van de baffle had ik hem, die 18 cm mid aan de achterzijde gemonteerd, ala het voorbeeld van Zweitse, en dan aan de voorzijde een afrond frees er langs.

Ik ben het helemaal met jullie eens.

[rikpost]

Gezien de beperkte ruimte die je hebt om te klussen en een minimalistische hoeveelheid gereedschap vind ik het nog erg netjes geworden .
Stuk mooier dan de vorige in ieder geval

[Walt]

De tweeter hing inderdaad te ver naar achteren t.o.v. de midbaffle, dit is niet zozeer direct een probleem voor de afstraling maar het filter is dan wel minder optimaal.

Vandaag heb ik de AMT tweeter daarom een stuk naar voren gebracht. Aan de onderzijde van de midbaffle (kopse kant) heb ik kleine gaatjes geboord 5mm achter het voorvlak. Hierdoor gaan de ophangdraden voor de tweeter. Aan de achterzijde van de baffle worden de draden vastgeklemd met kleine hardhouten blokjes.

Verder is de bekabeling naar de AT mid nu uitgevoerd als Mundorf Silver/gold wire 1.0mm dikte. Weer met dank aan Tony Gee voor het gelijk opsturen.

Groetjes Walter

[Walt]

De Bybee op de plus van de AT mid zit trouwens ook weer gemonteerd! De rechter speaker klinkt ineens een stuk beter dan de linkse...

[Walt]

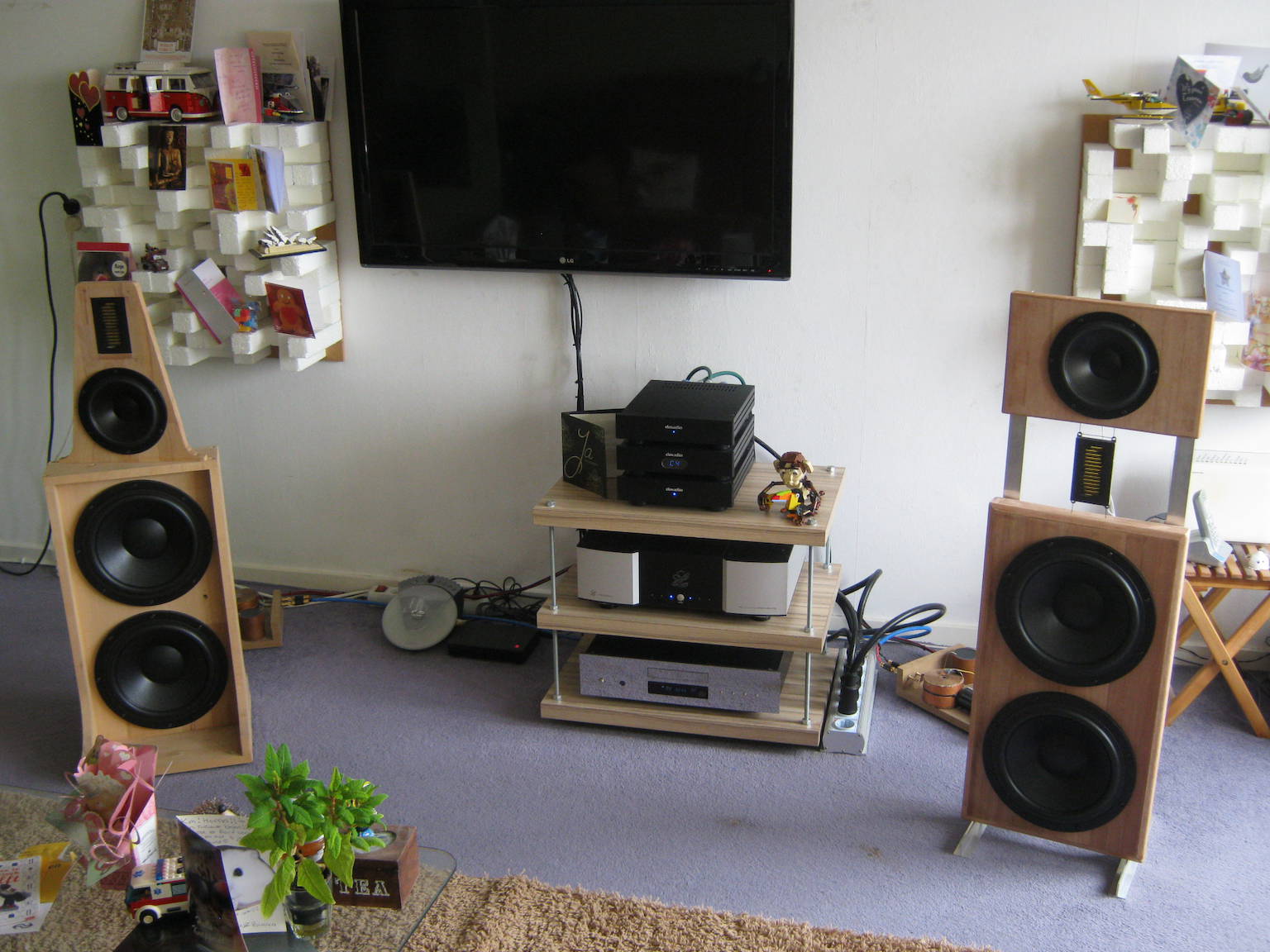

Zo staat het geheel er nu bij, ik ben dus precies op de helft

De Mundorf AMT dipool tweeter profiteert trouwens behoorlijk van het vrij ophangen, hij speelt losser en luchtiger dan met een stukje baffle eromheen zoals de linker speaker.

Ik ga bij Rumoh ook nog kleine zelfklevende conische spikes bestellen voor onder de aluminium T-profielen die de voetjes vormen:

http://www.rumoh.eu/nl/spikes/2160-sp25 ... hrome.html

Groetjes Walter

[Shadow]

Maar je bent nu toch gewoon het alternatieve daudio model aan het bouwen of heb ik even over die aankondiging heen gelezen?

[Walt]

Inderdaad, daar lijkt het op. Zoals je op de foto's kunt zien heb ik ook al drie Daudio componenten in huis onder andere de Daudio ASP die specifiek voor deze units en baffle opzet is gemaakt. Ik heb niet de illusie dat ik zelf een beter klinkende speaker kan maken dan Jeroen en Hans. Qua componenten in het filter worden wel andere types gebruikt.

Groetjes Walter

[ds23man]

Wanneer ga je verven trouwens?

[Walt]

Ik zit meer aan fineren te denken met dikke potten Bisontix!



Nee, voorlopig blijven ze helemaal kaal. Misschien later nog een keer in de olie of osmo.

[pappaleo]

Hij bedoelt de muur....

[ds23man]

Muren die dichter dan 8 meter bij de luisterplek vandaan zijn moet je afbreken......

[Walt]

Dan moet je dus minimaal een 'kamer' van 16x16m hebben anders ga je het koud krijgen!
