Nieuwe EL84-versterker met BiasAutomaat

[douwebakker]

Is het wel nodig om die condensators te vervangen door 2,2uF? Ik heb alleen de weerstanden vervangen door 18k I.p.v. 3k3

[Spartacus]

Ik had ze meebesteld en kon ze dus vervangen voor de waarde die origineel de bedoeling was volgens Willy.

De 18k was volgens mij de remedie als je de condensatoren niet vervangt.
Ik hoop dat nu de 3k3 kan blijven zitten.

[douwebakker]

Oh…dan heb ik dat gemist. Maakt ook niet zo veel uit. Als later blijkt dat het toch nodig is die 3k3 te vervangen kan dat altijd nog.

[MarcelvdG]

De 18k was volgens mij de remedie als je de condensatoren niet vervangt.
Ik hoop dat nu de 3k3 kan blijven zitten.

Nee, dat was niet zo bedoeld. De 18 kohm is om te voorkomen dat de lus de roosterspanning te ver omhoog kan regelen, en dat geldt onafhankelijk van of je 1 uF of 2,2 uF gebruikt. De condensatoren had je dus kunnen laten zitten, de weerstanden niet.

[Spartacus]

Ok, bedankt voor de uitleg Marcel.
Ik zal de 3k3 dan ook vervangen.

[mtb]

Het valt wel mee met de zeners: je hebt gemeten zonder belasting en dan loopt er maar 87μA door. als ie aanstaat met warme buizen dan werken de zeners pas goed!

[douwebakker]

Het valt wel mee met de zeners: je hebt gemeten zonder belasting en dan loopt er maar 87μA door. als ie aanstaat met warme buizen dan werken de zeners pas goed!

Ah op die manier... Met belasting gaat natuurlijk T1 geleiden. Je moet er maar op komen.
In ieder geval weer een mysterie opgelost.

[Spartacus]

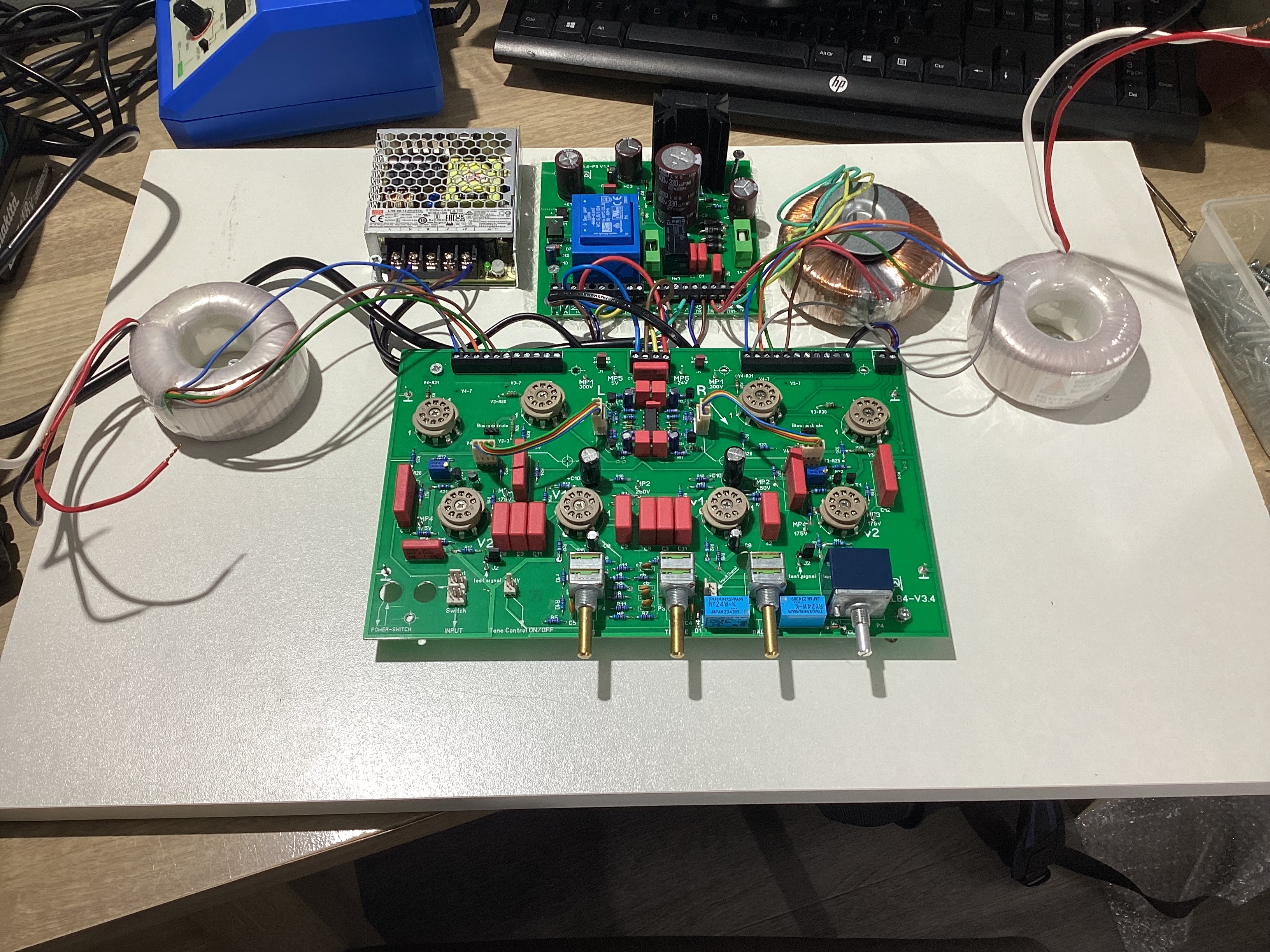

Testopstelling.

[Spartacus]

Mp1= 283v
Mp2= 235v
Mp3 links= 165v
Mp3 rechts= 167v
Mp4 links= 175v
Mp4 rechts= 175v
Mp5= 5v
Mp6= -23.81v

Eindbuizen nog niet gemonteerd, geen explosies

[douwebakker]

Je schiet al lekker op.

[Willy_61]

Goed bezig zeg, als je zo verder doet ben je straks de eerste die de versterker volledig afgewerkt heeft

[rvdh86]

Lekker bezig hoor!
Ziet er fraai uit zo.
Had je nog wat meer kunnen uitwerken v.w.b. de behuizing, meen dat je daar al mee bezig was toch?

[Spartacus]

Behuizing ben ik nog niet mee verder gegaan. Eerst maar proberen geluid er uit te krijgen.

[Spartacus]

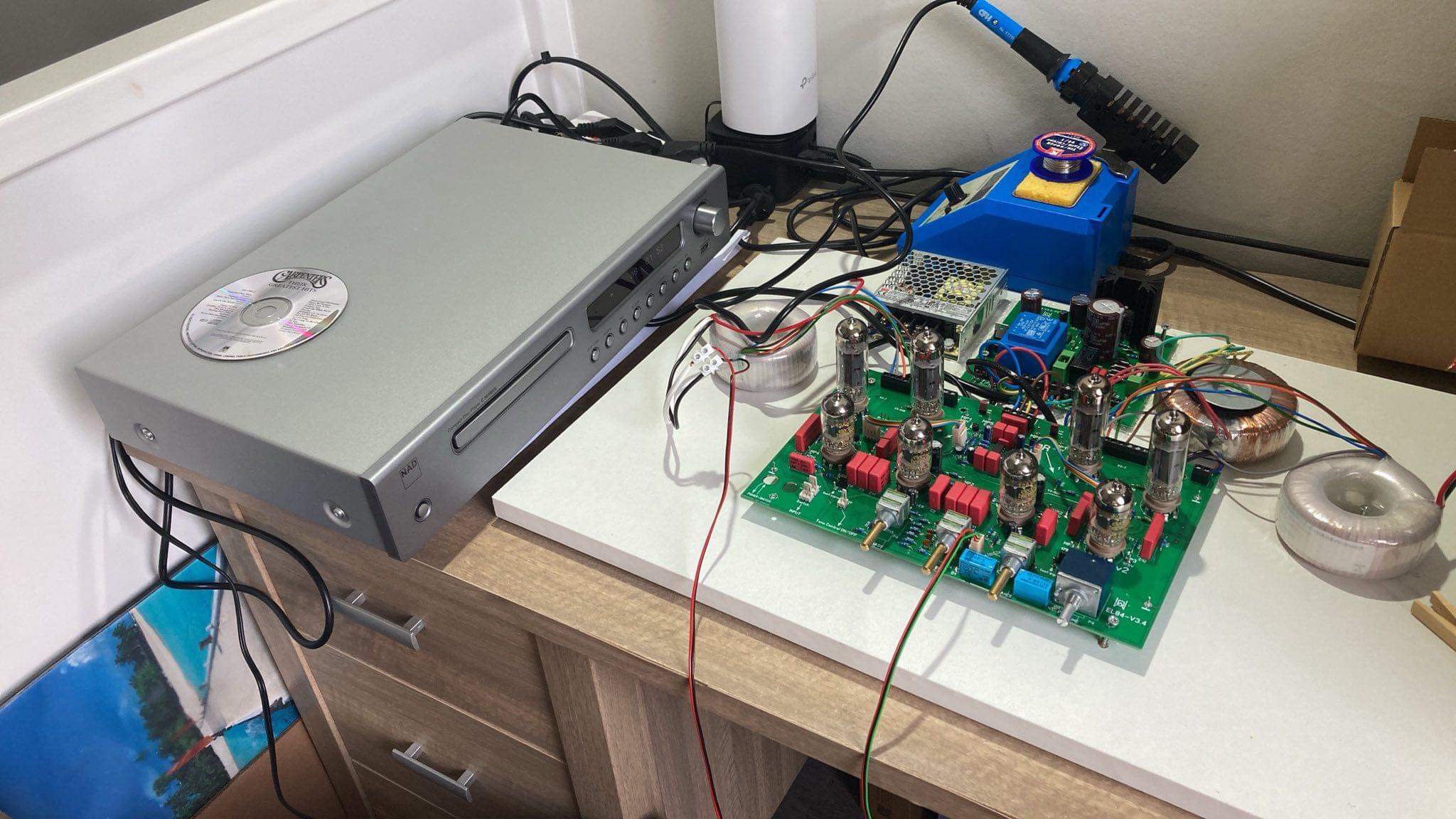

Er komt geluid uit.
Hoogspanning is ook wat omhoog gegaan richting 290vdc.

Hij klinkt goed!

[douwebakker]

Gefeliciteerd dat ie speelt. Heb je ook met uitgeschakelde tone control geluisterd?

[rvdh86]

Er komt geluid uit.
Hoogspanning is ook wat omhoog gegaan richting 290vdc.

Hij klinkt goed!

Netjes hoor en top dat hij goed klinkt.
Is dit dan ook vergelijkbaar met een klasse A amp trouwens of is dat lastig om te zeggen?

Van het weekend ga ik de 1ste bestelling bij Conrad er uit doen én eind van de maand nog meer bestellen zodat ik ook kan beginnen.
Ik heb er in ieder geval zin in.

Is het raadzaam om met aan de PSU te beginnen of maakt dat allemaal niet zoveel uit?
Zijn er nog tips behalve o.a. hoe de buizen te monteren, de aanpassing van de 18k weerstanden, de 2 1 meg weerstanden en de diktes van de kabels dingen waar ik rekening mee moet houden.

[Spartacus]

Gefeliciteerd dat ie speelt. Heb je ook met uitgeschakelde tone control geluisterd?

Nog niet. Moet ik nog wel doen.
Ik moet ook nog even puzzelen met de spanning op mp4, die wisselt nogal eens.
Mp3 blijft wat achter, links en rechts zit ook 5V verschil in. Hoe kan dat komen?

[Spartacus]

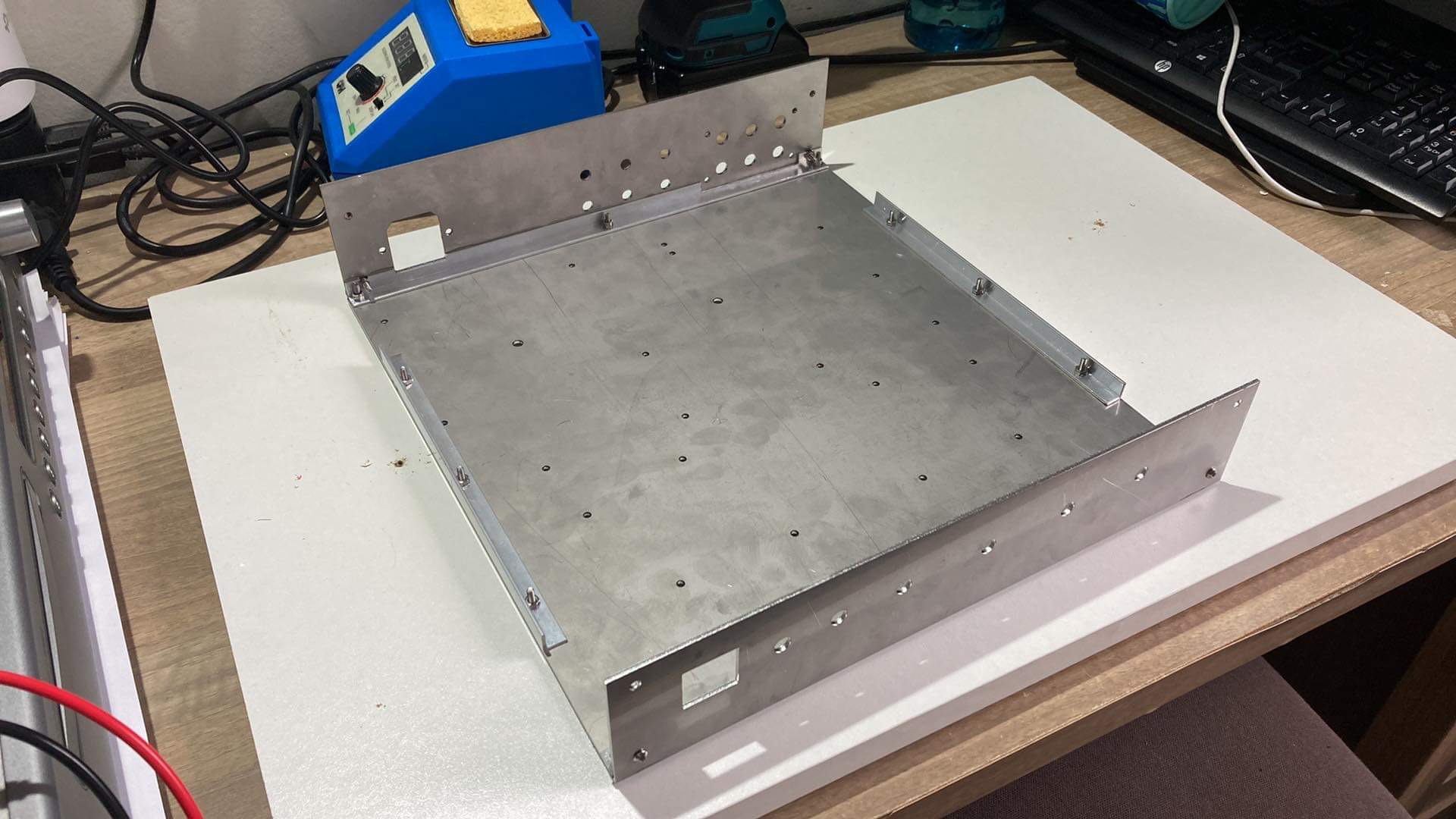

Voorzichtige start met het chassis.

[Willy_61]

Ik moet ook nog even puzzelen met de spanning op mp4, die wisselt nogal eens.
Mp3 blijft wat achter, links en rechts zit ook 5V verschil in. Hoe kan dat komen?

De spanningen op MP3 en MP4 beïnvloeden mekaar. Daarom staat op het schema vermeld:
- MP3 = 171V à 179V (~1,2mA)
- MP4 = 171V à 179V (~1,2mA)

Het doel is om elke triode van V2 een max. anodestroom te geven van 1,2mA.
Dat is zo wanneer MP3 en 4 tussen de gestelde waarden liggen.
Het is belangrijk om definitief af te regelen wanneer de versterker volledig opgewarmd is, laten we zeggen na ca. 10 min.

Ik heb nu in de simulatie bepaald, tussen welke waarden effectief 1,2mA haalbaar blijft, afhankelijk van de HS (300V):
- bij HS = 300V liggen de grenzen op 175V en 185V
- bij HS = 295V liggen de grenzen op 171V en 180V
- bij HS = 290V liggen de grenzen op 166V en 175V

Als je het moeilijk hebt met een buis, verwissel die dan eens met een buis uit de toonregeling.

Dat er tussen links en rechts verschil zit is volkomen normaal omdat de buizen niet identiek zijn en dat hoeft dus ook niet.

[rvdh86]

Voorzichtige start met het chassis.

Ziet er strak uit zo hoor.
Ik heb zakelijke connecties met een metaalbedrijf welke ook o.a. lasersnijden in hun diensten pakket heeft.
Indien wenselijk kan ik wel informeren wat daar de kosten van zijn om een of meerdere malen RVS platen t.b.v. de behuizing op maat te laten maken daar.
Heb namelijk werkelijk geen idee waar ik dan aan moet denken qua kosten.

[Spartacus]

Ik moet ook nog even puzzelen met de spanning op mp4, die wisselt nogal eens.
Mp3 blijft wat achter, links en rechts zit ook 5V verschil in. Hoe kan dat komen?

De spanningen op MP3 en MP4 beïnvloeden mekaar. Daarom staat op het schema vermeld:
- MP3 = 171V à 179V (~1,2mA)
- MP4 = 171V à 179V (~1,2mA)

Het doel is om elke triode van V2 een max. anodestroom te geven van 1,2mA.
Dat is zo wanneer MP3 en 4 tussen de gestelde waarden liggen.
Het is belangrijk om definitief af te regelen wanneer de versterker volledig opgewarmd is, laten we zeggen na ca. 10 min.

Ik heb nu in de simulatie bepaald, tussen welke waarden effectief 1,2mA haalbaar blijft, afhankelijk van de HS (300V):
- bij HS = 300V liggen de grenzen op 175V en 185V
- bij HS = 295V liggen de grenzen op 171V en 180V
- bij HS = 290V liggen de grenzen op 166V en 175V

Als je het moeilijk hebt met een buis, verwissel die dan eens met een buis uit de toonregeling.

Dat er tussen links en rechts verschil zit is volkomen normaal omdat de buizen niet identiek zijn en dat hoeft dus ook niet.

Bedankt voor deze uitleg Willy.
Definitief afregelen doe ik pas met de versterker in de behuizing.
Hij klinkt wel mooi hoor, al ging op de goedkope oude speakertjes de voorkeur wel uit naar toonregeling ingeschakeld.
Op mijn Monitor Audio’s kan dat wel eens anders zijn.

Eerste indruk is dat hij beter klinkt als mijn Elekit met Kt88 golden lions.

Voorzichtig maar gaan denken aan een nieuw project

[rvdh86]

Conrad bestelling de deur uit gedaan, via het aanmelden bij de nieuwsbrief kreeg ik nog eens 10% korting erbij .
Tevens ook een kastje besteld voor mijn kleine velleman amp

[rvdh86]

Ik moet ook nog even puzzelen met de spanning op mp4, die wisselt nogal eens.
Mp3 blijft wat achter, links en rechts zit ook 5V verschil in. Hoe kan dat komen?

De spanningen op MP3 en MP4 beïnvloeden mekaar. Daarom staat op het schema vermeld:
- MP3 = 171V à 179V (~1,2mA)
- MP4 = 171V à 179V (~1,2mA)

Het doel is om elke triode van V2 een max. anodestroom te geven van 1,2mA.
Dat is zo wanneer MP3 en 4 tussen de gestelde waarden liggen.
Het is belangrijk om definitief af te regelen wanneer de versterker volledig opgewarmd is, laten we zeggen na ca. 10 min.

Ik heb nu in de simulatie bepaald, tussen welke waarden effectief 1,2mA haalbaar blijft, afhankelijk van de HS (300V):
- bij HS = 300V liggen de grenzen op 175V en 185V
- bij HS = 295V liggen de grenzen op 171V en 180V
- bij HS = 290V liggen de grenzen op 166V en 175V

Als je het moeilijk hebt met een buis, verwissel die dan eens met een buis uit de toonregeling.

Dat er tussen links en rechts verschil zit is volkomen normaal omdat de buizen niet identiek zijn en dat hoeft dus ook niet.

Bedankt voor deze uitleg Willy.
Definitief afregelen doe ik pas met de versterker in de behuizing.
Hij klinkt wel mooi hoor, al ging op de goedkope oude speakertjes de voorkeur wel uit naar toonregeling ingeschakeld.
Op mijn Monitor Audio’s kan dat wel eens anders zijn.

Eerste indruk is dat hij beter klinkt als mijn Elekit met Kt88 golden lions.

Voorzichtig maar gaan denken aan een nieuw project

De E84 schijnt beter in het midden te zijn ten opzichten van de KT88 volgens bronnen

[Spartacus]

Voorzichtige start met het chassis.

Ziet er strak uit zo hoor.
Ik heb zakelijke connecties met een metaalbedrijf welke ook o.a. lasersnijden in hun diensten pakket heeft.
Indien wenselijk kan ik wel informeren wat daar de kosten van zijn om een of meerdere malen RVS platen t.b.v. de behuizing op maat te laten maken daar.
Heb namelijk werkelijk geen idee waar ik dan aan moet denken qua kosten.

Ik heb ze ook laten lasersnijden bij een bedrijf waar we zaken mee doen.
Ik bestel regelmatig rvs shims daar voor uitlijning van motoren en turbines. Ik kan je een ding vertellen…….dat is niet goedkoop.
Een enkele stuks zoals ik nu heb kunnen meestal wel meegesneden worden met een andere opdracht.

[Spartacus]

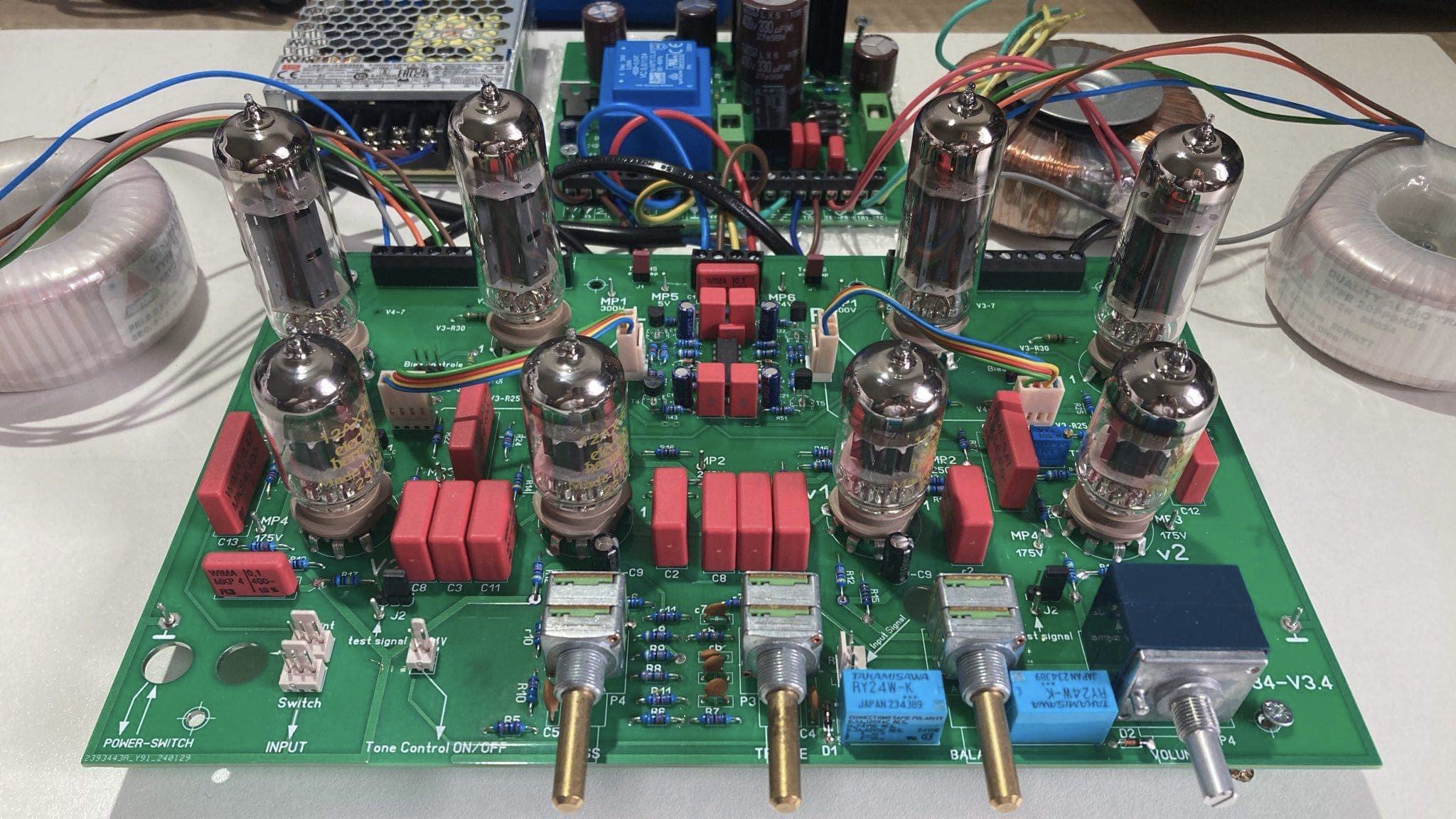

Langzaam bouwen we verder.

@Willy_61: Buizen wisselen was idd de truc. 1 buis wijkt wat af, die zit nu in de tone control.
