Annastacia maar met een beetje Bill

[Ah!buis]

Bert zijn de 2N5401 transistoren die je gebruikt de gewone of de C uitvoering?
Bij de C uitvoering zijn n.l. de basis en Collector omgedraaid.

Het gaat hier over het verwisselen emitter-collector.
De C-versie ken ik niet, met de collector in 't midden zal die wel voor wat meer vermogen bedoelt zijn.
Met een ohm-meter is makkelijk de basis te vinden.Om dan te weten welke de emitter of collector is gaat niet goed met de ohm-meter.Er is soms (meestal niet) wel een klein verschil in lek (emitter-basis iets meer) maar soms helemaal niet.
In sperrichting 12V+10k geeft wel een duidelijk verschil.Basis-collector spert nog steeds maar basis-emitter laat wel stroom door.
Anne

[Ah!buis]

Nu Bas en Douwe een bericht gestuurd betreffende de transitoren omdraaien
Ik heb precies 4 x 2N5401 op voorraad
En ik heb zitten kloten om er twee transitoren eruit te krijgen zonder de pootjes te amputeren
Toen wilde ik de nieuwe pakken om er in te zetten
Waar heb ik nu Rotdingen weer weggelegd moet op tafel liggen
Nou alles opgeruimd Anne niks gevonden alle vakkendozen bekeken of er toevallig er nog een paar zijn
Nee
Snap er niks van
Ik heb de schema,s weg gelegd Jahoor tussen het stapeltje papier zat het zakje met de 2N5401
Effe erin zetten
Ze zitten er in
Maar testen wordt vanmiddag misschien vanavond

Je had de trasistors er toch gewoon omgekeerd weer in kunnen zetten Of had je ze bij het uitsolderen gemold
Hoe dan ook, mooi dat je 't weer voor elkaar hebt gekregen
Met -43&-44V zie je wel dat er niet veel speling meer is met die 51V negatief.
Gelukkig wordt het meestal vanzelf beter als de buizen ouder worden
Anne

[pvanlingen]

https://www.el-component.com/bipolar-tr ... rs/2n5401c

[OpaBert]

hoi Aat
het is niet zo belangrijk meer We weten nu dat je niet een 2 N5401 er niet zo maar in moet stoppen volgens de opdruk op de print

[democles]

Wat doen we allemaal moeilijk,Bert heeft zo,n Chinese halfgeleider tester deze geeft op het display de volgorde.

En het werkt nu HOERA..........

[OpaBert]

Ja inderdaad
Ik zet vanavond ook de andere buizen er in
Luidsprekerboxen eraan
En kijken of ik wat om moet draaien anode en Schermrooster draadjes en misschien tegenkoppeling
Dan is er 1 af Peet

[Ah!buis]

https://www.el-component.com/bipolar-tr ... rs/2n5401c

Dat zou dan met dezelfde aansluitingen als de BC635...640 serie zijn.
Is maar een raar geval.Bij Mouser verwijzen ze naar ONsemiconductor, maar als je daar dan zoekt komt er enkel de C-lose versie.Ze verwijzen ook naar NXP maar die kent 'm niet.
En DCcomponents kent -A,-B en -C maar dan als hFE kategorie, niet collector midden.
SMElab kent -CSM is voor opp montage.
Anne

[Barry2001]

Zit ook even te zoeken, vaag. Zou het een special zijn? Ik weet dat ze bv voor ruimtevaart dat ook wel doen, maar dat is niet zo in de handel. Misschien een special om 1 laags printen mogelijk te maken voor een bepaalde toepassing, zonder kruising?

[OpaBert]

Manne Hij Doet Ut
Eerste instantie een loopse kat schrok me het apezuur
Anode en Schermrooster verwisseld
Weer aan Tak Tak halve seconde achter elkaar met Brom erbij
Ach Een draadje vergeten naar aarde van luidspreker aan sluiting naar Gnd eerste buis
Weer snel uit
Draadje eraan 45 Seconde wachten
Stil geen brom
Signaal er op Piep gauw beu hoor die piep
LS er af en Dummyload er op
Meten
op de Anode 392 volt B+ B++ 350 volt B+++319 volt
Op de + voor de smoorspoel is 415 volt
Op de Anode ECC99 staat 132 en 134 volt op de anode
Net spanning 228 Volt

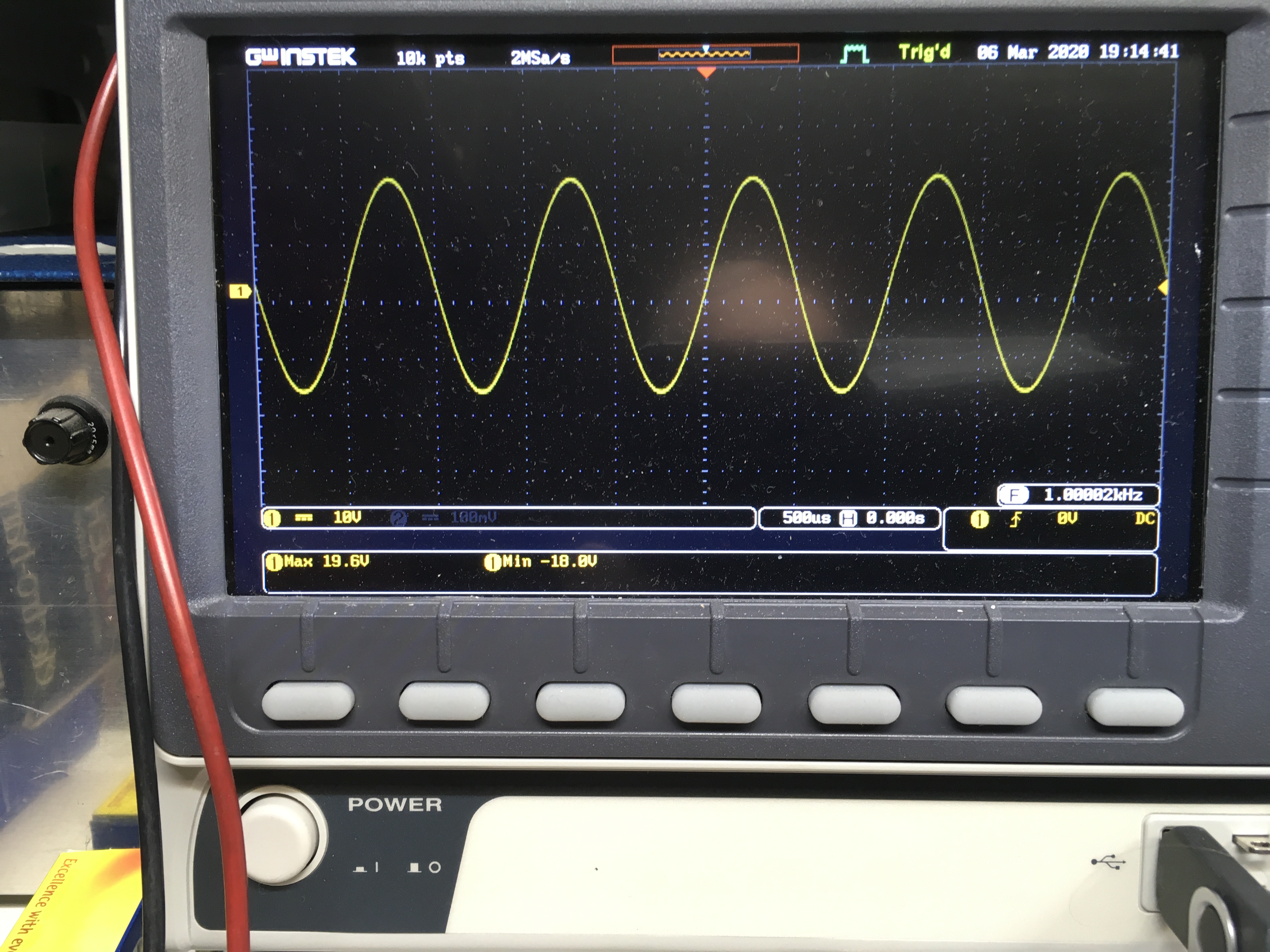

Hij levert zonder problemen 30 Watt tussen 10Hz en 30Khz
Dan begint er bij 35 Watt iets vreemds alleen op de onderste helft
Aan de onderkant begint de versterker een beetje oscileren ? Of wat anders
Maar hij doet ut Bromt niet en vlot 30 Watt is een geslaagd project voor de Helft in ieder geval

[hardbats]

Lekker bezig Bert! Je zit niet stil in ieder geval

[OpaBert]

Nee ik probeer elke dag een paar uurtjes Bas
Alleen Dit is weer een speciale avond Weer een 1/2 project werkend
Geeen Anestacia en ook geen Bill maar het zit best goed
Morgen verder meten En misschien heeft Anne een oplossing voor dit raar gedoe op sinus
Maar het is er alleen bij bijna maximum vermogen Net een volt voor ik flattopping krijg
Allemaal bedankt ook voor mee denken en sturen

[Ah!buis]

Ziet er (bijna) goed uit
Waar die rare kriebel vandaan komt weet ik ook niet, zou je bijv moeten zien wat er op de anodes ECC99 komt, liefst zonder tegenkoppeling.
De anodespanning ECC99 is wat laag, misschien komt 't daarvan. Zou de 39Ω van de stroombron iets groter mogen, bijv 4,7Ω er in serie bij.
Of Michiel (mtb) z'n paniek Ctje, 100pF tussen de twee aansluitingen van de condensators naar de eindbuizen op de faseprint.
Anne

[OpaBert]

Ziet er (bijna) goed uit
Waar die rare kriebel vandaan komt weet ik ook niet, zou je bijv moeten zien wat er op de anodes ECC99 komt, liefst zonder tegenkoppeling.
De anodespanning ECC99 is wat laag, misschien komt 't daarvan. Zou de 39Ω van de stroombron iets groter mogen, bijv 4,7Ω er in serie bij.
Of Michiel (mtb) z'n paniek Ctje, 100pF tussen de twee aansluitingen van de condensators naar de eindbuizen op de faseprint.
Anne

Hoi Anne
Ja ik zal eerst maar bij de ECC99 beginnen de 2K.. en nog wat tussen B+ en B++ B+++ kleiner maken ? Bijvoorbeeld 1K5 ?
Dan krijgt ook de 6SN7GT wat meer spanning

De stroombron weerstand vergroten dus naar 43,7 Ohm
IRk zal eens kijken wat ik heb liggen
Hoe bereken je de stroom begrenzing van deze schakeling Anne

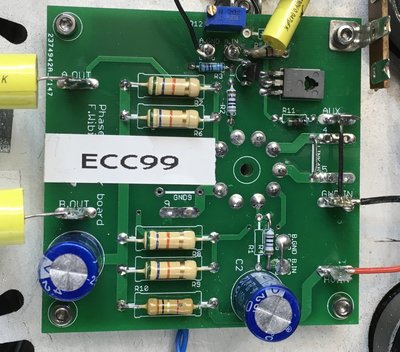

Kan er eventueel dat potmetrtje op de print van de Fasedraaier er in en daar mee het instellen ?
Als daar een multiturn ding in zit kan ik nog wat instellen ?
Ik ben nog niet in paniek dus dat Ctje mag nog even in kastje blijven Anne
En bedankt Anne morgen zo naar m’n schuurtje

[democles]

Eindelijk

[OpaBert]

Eindelijk

Als we er maar plezier in hebben
En ik weet ook weer hoe ik die stroombron moet bereken 0.6Volt gedeeld door de 39Ω is 0.0153 Amp
Als ik er een multi turn Potmeter van 2KΩ over een vaste weerstand van 47Ω plaats kan ik het mooi instellen
Anne is dat een nuttige Mod Eigenlijk is het geen mod de print is er al voor gemaakt.

[Ah!buis]

Eindelijk

Als ik er een multi turn Potmeter van 2KΩ over een vaste weerstand van 47Ω plaats kan ik het mooi instellen
Anne is dat een nuttige Mod Eigenlijk is het geen mod de print is er al voor gemaakt.

Je zou bijna denken dat demo haast had
Instelbaar maken kan zo.Wat ovedreven, het komt niet zo nauw.'t Is dat de anodespanning wat erg laag is uitgevallen.
De serieweerstand in de voeding verkleinen, liever niet.Moet al een stuk kleiner voor wat resultaat en hoe kleiner hoe minder rimpelonderdrukking en meer kans op motorboten.
Anne

[OpaBert]

Eindelijk

Als ik er een multi turn Potmeter van 2KΩ over een vaste weerstand van 47Ω plaats kan ik het mooi instellen
Anne is dat een nuttige Mod Eigenlijk is het geen mod de print is er al voor gemaakt.

Je zou bijna denken dat demo haast had
Instelbaar maken kan zo.Wat ovedreven, het komt niet zo nauw.'t Is dat de anodespanning wat erg laag is uitgevallen.
De serieweerstand in de voeding verkleinen, liever niet.Moet al een stuk kleiner voor wat resultaat en hoe kleiner hoe minder rimpelonderdrukking en meer kans op motorboten.
Anne

Begrepen Anne ik kan een 20 -25 volt winnen als ik de smoorspoel er uit laat !
Wat je toch al een beetje zinloos vind
Zal ik het gewoon is proberen ?

[Zwartoog]

Nu Bas en Douwe een bericht gestuurd betreffende de transitoren omdraaien
Ik heb precies 4 x 2N5401 op voorraad
En ik heb zitten kloten om er twee transitoren eruit te krijgen zonder de pootjes te amputeren
Toen wilde ik de nieuwe pakken om er in te zetten

Je had de trasistors er toch gewoon omgekeerd weer in kunnen zetten
Anne

Ik zie dat Bert inmiddels hetzelfde is overkomen Snap sowieso niet waarom dat transistors random aangesloten zijn. Alsof ze bij elke nieuwe serie een muntje opgooien

Enfin: bij mij waren ze wél stuk. Tenminste, ik mat ergens een kortsluiting die we niet konden thuisbrengen. Toen ik alle 2N's had vervangen door nieuwe, werkte de batterijtest eindelijk

Heb je ze nog nodig? Heb er misschien nog wat liggen.

[OpaBert]

Nu Bas en Douwe een bericht gestuurd betreffende de transitoren omdraaien
Ik heb precies 4 x 2N5401 op voorraad
En ik heb zitten kloten om er twee transitoren eruit te krijgen zonder de pootjes te amputeren
Toen wilde ik de nieuwe pakken om er in te zetten

Je had de trasistors er toch gewoon omgekeerd weer in kunnen zetten
Anne

Ik zie dat Bert inmiddels hetzelfde is overkomen Snap sowieso niet waarom dat transistors random aangesloten zijn. Alsof ze bij elke nieuwe serie een muntje opgooien

Enfin: bij mij waren ze wél stuk. Tenminste, ik mat ergens een kortsluiting die we niet konden thuisbrengen. Toen ik alle 2N's had vervangen door nieuwe, werkte de batterijtest eindelijk

Heb je ze nog nodig? Heb er misschien nog wat liggen.

Bedankt voor de aanbieding ik heb toevallig gisteravond een bestelling gedaan bij Reichelt voor 10 stuks

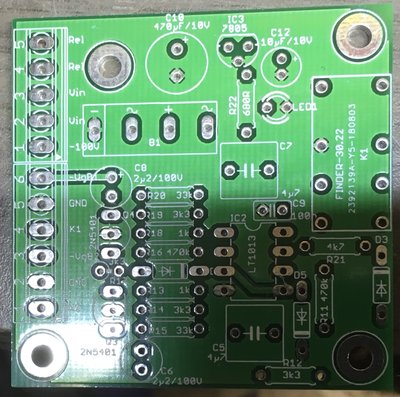

Ik heb nog een paar printjes liggen welke ik ga bestukken als alles er is
Ik vind het wel jammer het neemt wat van de glans af van deze BiasAutomaat
Zit er sterk aan te denken een tiental te bestellen Alleen moet er dan die opdruk gewijzigd worden
Dan doe ik de oude de opdruk 2N5401 weg poetsen

[OpaBert]

Snotverdorie
Ik wilde zien wat de output deed als ik de smoorspoel deed over bruggen it tik daar tegen het Blikpakket van de spoel en PATS
Ik schrok me lam mee zie ik een rook pluim bij een weerstand R11 op de print die is 2K2
Wat heeft dat er nu mee te maken
Er zal ergens wel iets geks gebeurd zijn Overslag of inductie Geen flauw idee
Wel heel raar vind ik
Printje eraf het kan nog gekker

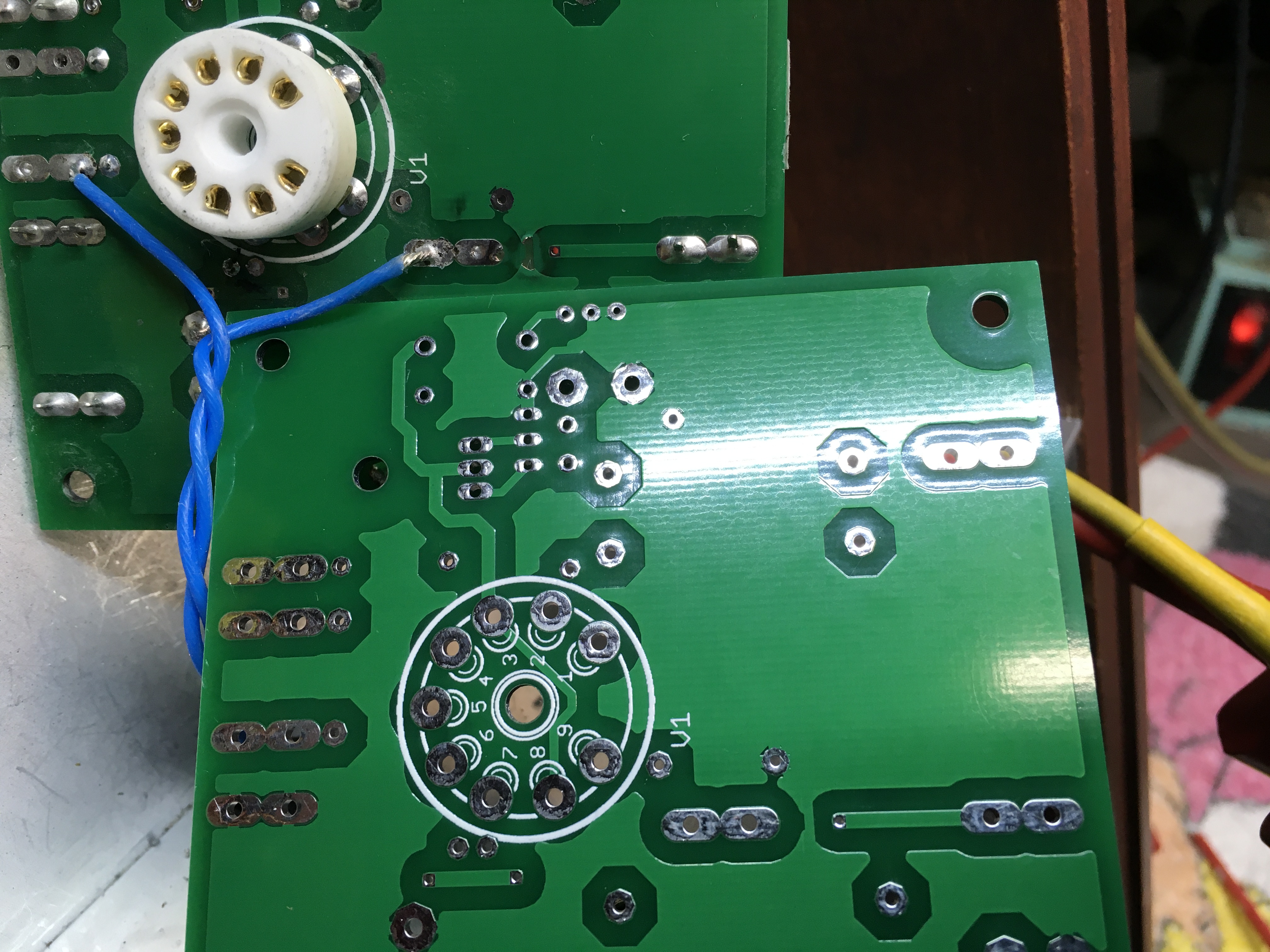

Er is een stukje print weg tussen de aard vlakken
Draadje erover Maar wat is er nu gebeurt de 450 volt met elco,s naar massa via blikpakket smoorspoel
Die Transistors vertrouw ik ook niet meer van de stroombron
Anne ik snap er niks van

[douwebakker]

Ja Bert, je moet altijd zorgen dat de voedingselko's helemaal ontladen zijn voordat je aan dat soort dingen gaat werken.
Dat is veiliger voor jezelf, maar ook voor je spullen zoals je ziet.
Douwe

[OpaBert]

Ja Bert, je moet altijd zorgen dat de voedingselko's helemaal ontladen zijn voordat je aan dat soort dingen gaat werken.
Dat is veiliger voor jezelf, maar ook voor je spullen zoals je ziet.
Douwe

Daar heb je gelijk in Maar ik ben een beetje te gehaast.
Ik dacht even een krokodil klem er op maar ben niet zo vast ter hand meer.
En nu moet ik op de blaren zitten

[Ah!buis]

Ik schrok me lam mee zie ik een rook pluim bij een weerstand R11 op de print die is 2K2

Die R11 zal er wel niks mee te maken hebben.

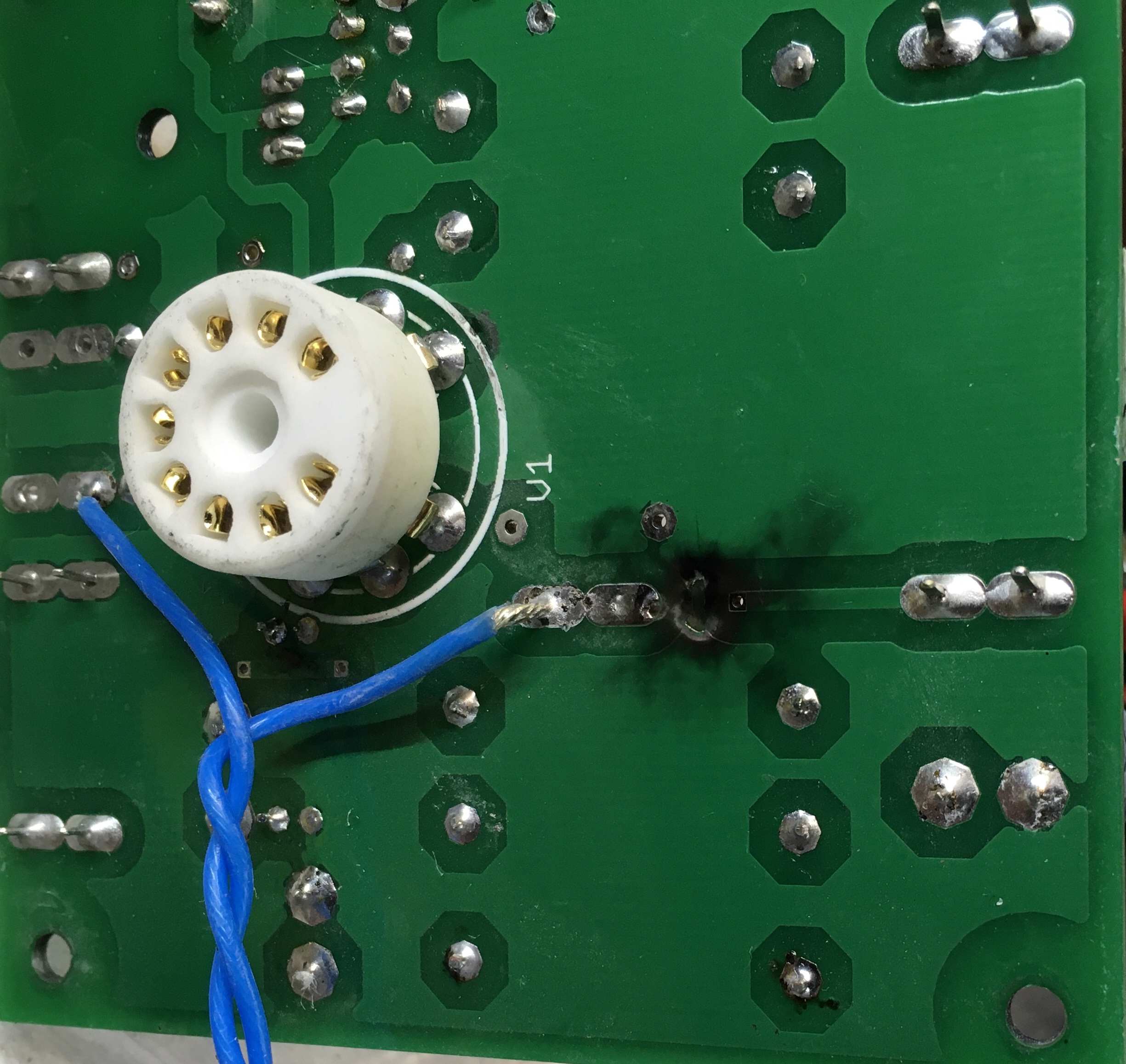

Printje eraf het kan nog gekker
Er is een stukje print weg tussen de aard vlakken

Ziet er de verbinding uit anodeECC99 naar koppel-C naar de eindbuis.Of iets van de massa ernaast.Je moet wel meer hebben geraakt dan een blikpakket.

Die Transistors vertrouw ik ook niet meer van de stroombron

Zitten niet in de buurt van het onheil, zal wel meevallen.
Anne

[OpaBert]

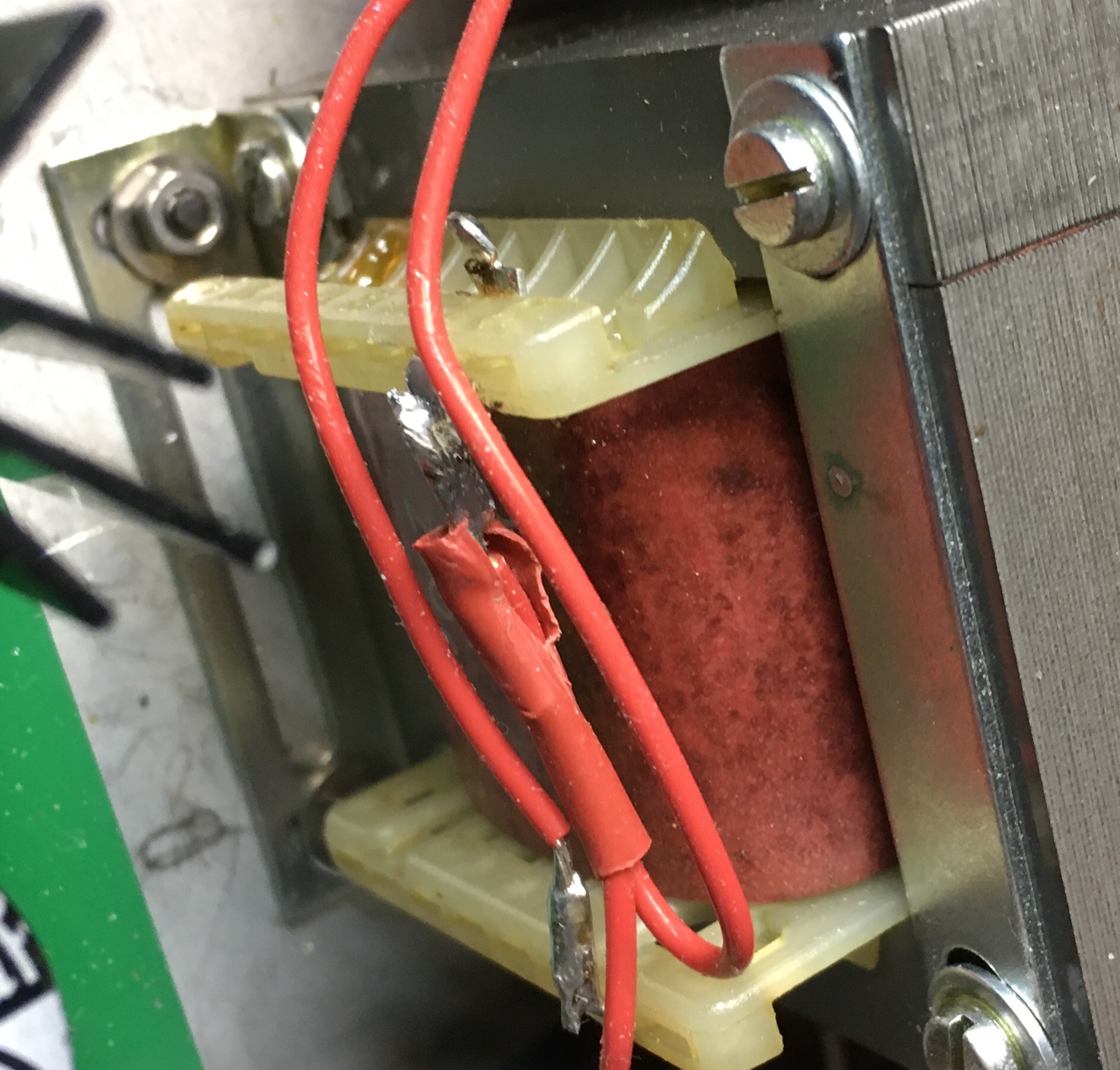

Een klem zat op een kant smoorspoel en de tweede wilde ik erop doen
En dat ging fout Anne
Het enige wat ik ook geraakt zou hebben met wegschieten na de flits en knal is wat daar in de buurt zit is koelblok of de diodes op de D.C. Gloeispanning print
Als ik die diodes geraakt heb Dat is gelijkrichting gloei van de 6SN7GT
Verder zit daar niks in de buurt Anne

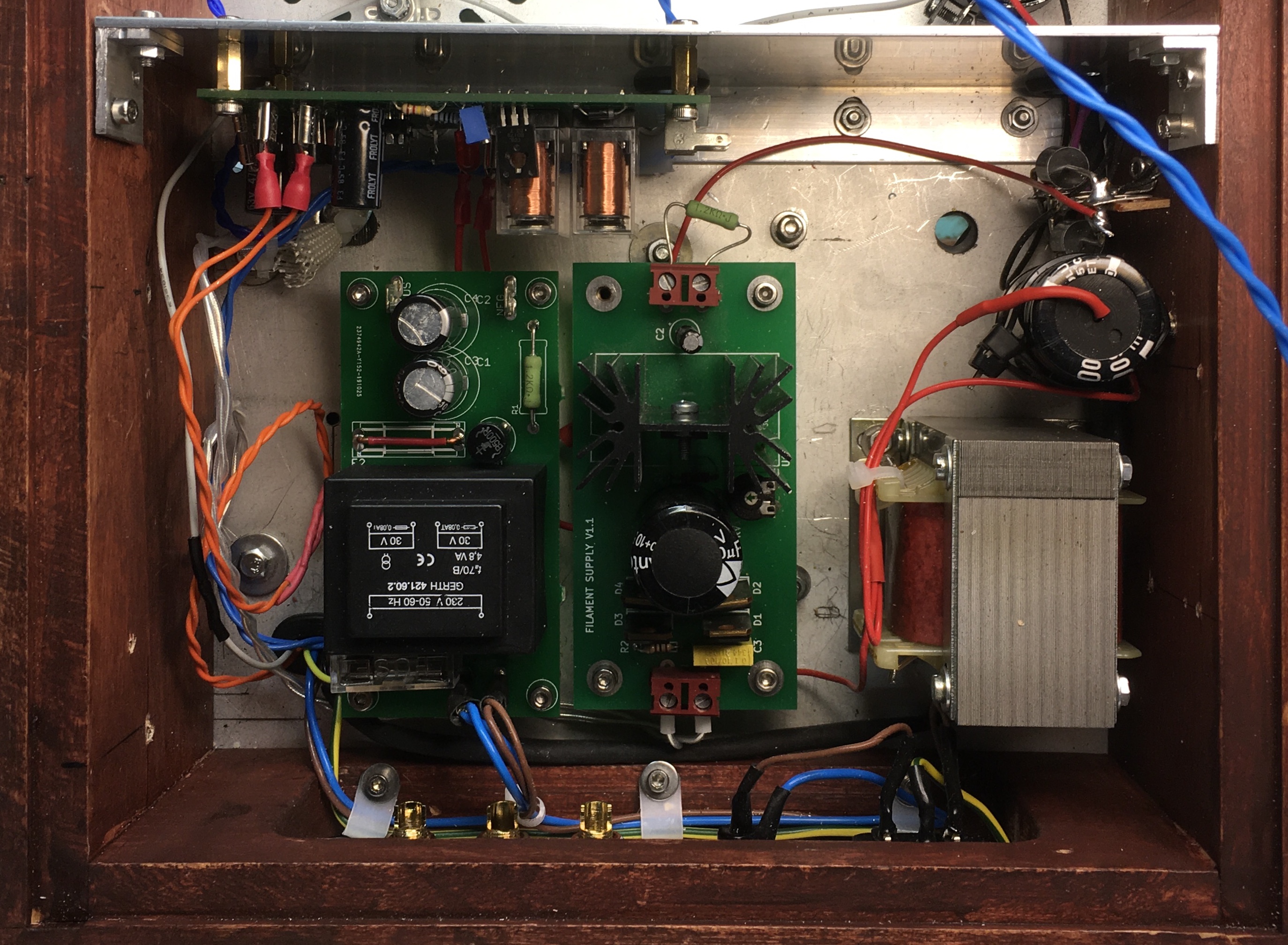

Is een flinke klap 600 uF 450 volt
Of er moet ergens iets kapot zijn geraakt wat een ketting reactie te weeg heeft veroorzaakt
Straks een voor een maar uit proberen Moet overal krimpkous wegsnijden anders kan ik niks meten of losmaken op de trafo
Zal maar voorzichtig beginnen

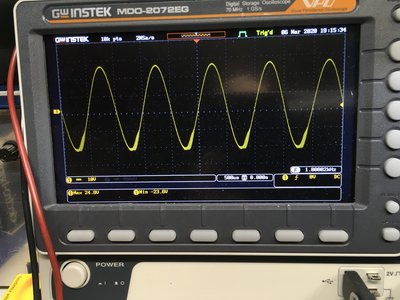

Wel goed nieuws Anne die rare kriebels aan de onderkant sinus zijn weg ik heb die 39 Ohm op jouw aanraden vergroot naar 47 Ohm en er dat instelpotmetertje erover gezet en ik heb nu had 157-161 volt
En ik kon nu het signaal verder op draaien tot de onderste helft ging clippen maar minder output 16.9 volt is bijna 35 Watt !
Toen dacht ik Zal de smoorspoel even over bruggen
Edit
Moet er nog wel even vermelden dat de KT88 gebruikte buizen zijn en niet gematched
Dus het is mogelijk dat een buis slechter is dan de ander

[Ah!buis]

En ik kon nu het signaal verder op draaien tot de onderste helft ging clippen maar minder output 16.9 volt is bijna 35 Watt !

Zou kunnen dat een KT88 minder stroom wil trekken dan de ander.

Moet er nog wel even vermelden dat de KT88 gebruikte buizen zijn en niet gematched
Dus het is mogelijk dat een buis slechter is dan de ander

Je had -43V en -44V, dacht ik, bij 60mA, dan lijken de buizen wel weer erg op elkaar.
Anne
