Ten tweede nog wat meer inspiratie voor Miniwatt
met nog een catalogus van een versterker onderdelen shop en een kopie van de 3 kanaals voortrap van de Soldano SLO :
http://www.andyszeugs.de/projekte/slo_p ... o_pre.html
6550 gitaarversterker
Moderator: Beheerdersteam
- Bijlagen
-
- Schaltplan_SLO.pdf
- (164.4 KiB) 106 keer gedownload
-
- Bauanleitung_SLO.pdf
- (3.03 MiB) 510 keer gedownload
-
- TAD-Katalog.pdf
- (4.36 MiB) 2151 keer gedownload
-
b_force
- Ook commercieel actief
- Berichten: 12450
- Lid geworden op: di 18 apr 2006, 13:27
- Locatie: West Friesland
- Contacteer:
Heel erg fijne Duitse webshop voor gitaar onderdelen:
http://www.tube-town.net/ttstore/
Heb overigens ooit eens een adresje gevonden waar die Eminence acht spotgoedkoop waren. Zal even zoeken welke dat ook alweer was.
http://www.tube-town.net/ttstore/
Heb overigens ooit eens een adresje gevonden waar die Eminence acht spotgoedkoop waren. Zal even zoeken welke dat ook alweer was.
Ik ben zelf volgend jaar ook van plan om een (of 2) gitaarversterkers te gaan bouwen. een word een top(je) met 2 stuks EL84. en de ander word een 19 inch rack voorversterker.Miniwatt schreef:Dit is echt no way mijn definitieve versterker, ik krijg nog veel te veel ideeën
de top wil ik volgens klassiek ontwerp bouwen zonder veel toestanden en de 19 inch met allemaal experimentele schakel mogelijkheden om een zo veelzijdig geluid te kunnen maken.
-
b_force
- Ook commercieel actief
- Berichten: 12450
- Lid geworden op: di 18 apr 2006, 13:27
- Locatie: West Friesland
- Contacteer:
Dat zijn wilde plannen
Nu krijg ik ook weer jeuk om wat te bouwen
Maargoed ik zit nu wel prima zeker voor dit bedrag (zegmaar 1/3 van de nieuwprijs incl garantie en alles erop).
Vind enkel de kast niet mooi van mijn Laney, dus ik denk dat ik hem eens in een nieuw jasje ga steken.
Zit even te twijfelen of ik bij mij trouwens de buizen zou vervangen. Het zijn er enkel nogal wat (bij elkaar tegen de 100 euro voor alles). Beetje zonde als ik er niks mee win.
Probleem is namelijk dat dit beestje een tijdje al gebruikt is in een winkel, maar ik weet totaal niet hoe intensief en hoe lang (dat wist de verkoper ook niet echt meer). Punt is dat ik niet direct een referentie heb he het anders moet zijn (hoewel ik soms het idee heb dat het niet helemaal lekker is).
Blijft lastig probleem bij gitaarbakken omdat je ze zo tot het uiterste perst. Bij audio versterker steekt het veel minder nauw vind ik.
Ik vind overigens persoonlijk belangrijk dat een versterker een divers is, maar wel een eigen karakter heeft. Zo zijn er leuke klassieke versterkertjes die ook best goed klinken, maar gewoon niet praktisch zijn, omdat ze bv geen footswitch hebben enzo.
Echter als hobbyist zo in te bouwen.
Nu krijg ik ook weer jeuk om wat te bouwen
Maargoed ik zit nu wel prima zeker voor dit bedrag (zegmaar 1/3 van de nieuwprijs incl garantie en alles erop).
Vind enkel de kast niet mooi van mijn Laney, dus ik denk dat ik hem eens in een nieuw jasje ga steken.
Zit even te twijfelen of ik bij mij trouwens de buizen zou vervangen. Het zijn er enkel nogal wat (bij elkaar tegen de 100 euro voor alles). Beetje zonde als ik er niks mee win.
Probleem is namelijk dat dit beestje een tijdje al gebruikt is in een winkel, maar ik weet totaal niet hoe intensief en hoe lang (dat wist de verkoper ook niet echt meer). Punt is dat ik niet direct een referentie heb he het anders moet zijn (hoewel ik soms het idee heb dat het niet helemaal lekker is).
Blijft lastig probleem bij gitaarbakken omdat je ze zo tot het uiterste perst. Bij audio versterker steekt het veel minder nauw vind ik.
Ik vind overigens persoonlijk belangrijk dat een versterker een divers is, maar wel een eigen karakter heeft. Zo zijn er leuke klassieke versterkertjes die ook best goed klinken, maar gewoon niet praktisch zijn, omdat ze bv geen footswitch hebben enzo.
Echter als hobbyist zo in te bouwen.
Zo, daar ben ik weer
Het wordt tijd om aan de behuizing te denken. En nu dus m.n. het bedieningspaneel. Ik heb erg veel zin om daar een perspex plaat voor te gebruiken, alleen vraag ik me een beetje af of dat met simpel gereedschap goed en netjes te bewerken is. Boren vooral, er moeten nogal wat gaten in
(Deze vraag is nogal gericht op Ray de Perspexspecialist )
Het wordt tijd om aan de behuizing te denken. En nu dus m.n. het bedieningspaneel. Ik heb erg veel zin om daar een perspex plaat voor te gebruiken, alleen vraag ik me een beetje af of dat met simpel gereedschap goed en netjes te bewerken is. Boren vooral, er moeten nogal wat gaten in
(Deze vraag is nogal gericht op Ray de Perspexspecialist
)Je vleit me.....
sjah, gaten boren is niet zo moeilijk. ik neem aan dat je potmeter gaten bedoeld? die zijn rond de 10 mm.
denk dat je dat het beste een trappenboor en een schroefmachine kunt proberen. en neem een behoorlijke dikte plexiglas, minimaal 4 mm. ligt ook aan de schroefdraad van de potmeter.
Maar hoe wil je de teksten gaan weergeven van de potmeterfuncties? of had je daar nog niet over nagedacht?
Ik heb ook niet echt bijzonder gereedschap daarvoor, paar vijlen, zaagbeugeltje ,beetje schuurpapier. dat werk.
sjah, gaten boren is niet zo moeilijk. ik neem aan dat je potmeter gaten bedoeld? die zijn rond de 10 mm.
denk dat je dat het beste een trappenboor en een schroefmachine kunt proberen. en neem een behoorlijke dikte plexiglas, minimaal 4 mm. ligt ook aan de schroefdraad van de potmeter.
Maar hoe wil je de teksten gaan weergeven van de potmeterfuncties? of had je daar nog niet over nagedacht?
Ik heb ook niet echt bijzonder gereedschap daarvoor, paar vijlen, zaagbeugeltje ,beetje schuurpapier. dat werk.
Waar is toch de tijd van de wrijfletters gebleven?Miniwatt schreef:..Ik wil van die 'antraciet' perspex gebruiken, en dan met Photoshop een leuke lay-out maken (in spiegelbeeld) die ik op zelfklevende transparante folie print en er dan achter plak. Met rode ledjes erachter, dus de tekst wordt transparant en verlicht..

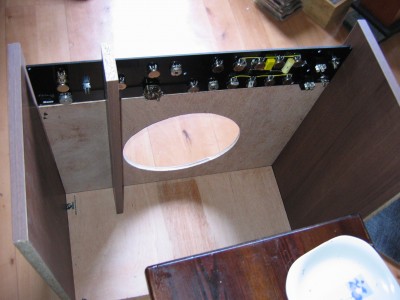

Stukje perspex-inspiratie voor Miniwatt....(zie foto.)
- Bijlagen
-
- Het betere gatenboor werk...
Ingehaald door de vooruitgang..ray5150 schreef:Waar is toch de tijd van de wrijfletters gebleven?
Ik ga deze keer tamelijk compromisloos te werk, en wrijfletters passen daar niet in.. Lijkt me nagenoeg onmogelijk om het zo netjes te doen dat ik me er naderhand niet aan ga ergeren. Bovendien zit ik met mijn methode niet vast aan oubollige lettertypes enz..
BedanktStukje perspex-inspiratie voor Miniwatt....(zie foto.)
Ik heb hier ook nog een restje liggen, ga ik maar eens op oefenen.
Ik heb nu even wat andere inspiratie nodig: net de buizen gekocht bij Twenthe, na veel dubio heb ik toch de 6550 als eindbuis gekozen, alleen: hoe moeten die gebiast worden? Met EL34's is het 40 mA, maar voor de 6550 weet ik het effe niet. Ik ga al mijn boeken, datasheets e.d. wel doorspitten, maar als iemand het zo voor me weet hou ik me aanbevolen..
-
b_force
- Ook commercieel actief
- Berichten: 12450
- Lid geworden op: di 18 apr 2006, 13:27
- Locatie: West Friesland
- Contacteer:
http://www.diyguitarist.com/GuitarAmps/ ... beBias.htm
Hier heel wat datasheets:
http://www.drtube.com/tubedata.htm
Hier heel wat datasheets:
http://www.drtube.com/tubedata.htm
Hee bedanktb_force schreef:http://www.diyguitarist.com/GuitarAmps/ ... beBias.htm
Hier heel wat datasheets:
http://www.drtube.com/tubedata.htm
Mag wel een milliampèretje of 10 meer hebben dus
Binnenkort komt er geluid uit. Eerst vanavond naar Plein Open
Ja, dat heeft hij.:pcdegoede schreef:Ik vermoed dat je de buizen bij Radio Twenthe hebt gekocht.
Paar dingetjes die mij opvallen:Miniwatt schreef:Ik heb nu even wat andere inspiratie nodig: net de buizen gekocht bij Twenthe
bij de voorversterkerbuizen heb je alle onderdelen tussen buizen en klemmenstrook geplaatst. nu is de klemmenstrook helemaal leeg, of komen daar nog onderdelen te zitten?
Je grondplaat is zo vierkant en diep! normaal is een chassis heel breed en ondiep, omdat een combo kast ook breed is. een 2 x 12" gaat al gauw tegen de 75 cm, bij een diepte van een cm of 25. Als je dit in een combo bouwt krijg je een kast van een bijna halve meter diep.
Ga je nog een opstand erlangs bouwen? een plaat alu op zichzelf is heel slapjes. ik neem aan dat je de trafo's ook op deze plaat wilt zetten?
Ojah, en hier nog een leuk artikel over Eminence luidsprekers.
Binnenkort hier maar eens langs om te kijken of ze nog wrijfletters hebben. (10 jaar geleden wel...)
http://www.holthuijzen.nl/index.html
Binnenkort hier maar eens langs om te kijken of ze nog wrijfletters hebben. (10 jaar geleden wel...)
http://www.holthuijzen.nl/index.html
- Bijlagen
-
- TQRApr05_Proof.pdf
- (988.23 KiB) 3237 keer gedownload
Als je wat modelbouwsites bezoekt stuit je vanzelf op het begrip 'decalpapier' Daarmee kan je met een inkjetprinter thuis waterslide transfers maken. Is dat niets? Ik heb het met succes toegepast, ja voor een modelbouwproject, maar op een aluminium frontplaat gaat het ook goed hoor...ray5150 schreef:Binnenkort hier maar eens langs om te kijken of ze nog wrijfletters hebben. (10 jaar geleden wel...)
http://www.holthuijzen.nl/index.html
Neuh, veels te modern voor mijpcdegoede schreef:Als je wat modelbouwsites bezoekt stuit je vanzelf op het begrip 'decalpapier' Daarmee kan je met een inkjetprinter thuis waterslide transfers maken. Is dat niets? Ik heb het met succes toegepast, ja voor een modelbouwproject, maar op een aluminium frontplaat gaat het ook goed hoor...ray5150 schreef:Binnenkort hier maar eens langs om te kijken of ze nog wrijfletters hebben. (10 jaar geleden wel...)
http://www.holthuijzen.nl/index.html

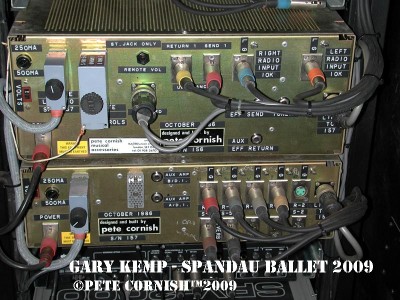

Ik ga lekker met mijn Dymo aan de gang. zie voorbeeld foto:
( ik heb ook een labelprinter van Casio, das net zoiets...maar dan elektronisch.)
- Bijlagen
-
-
ray5150 schreef:Paar dingetjes die mij opvallen:
bij de voorversterkerbuizen heb je alle onderdelen tussen buizen en klemmenstrook geplaatst. nu is de klemmenstrook helemaal leeg, of komen daar nog onderdelen te zitten?
Nee, dat blijft best wel zo. Kwestie van beter verlegen méé dan verlegen om.. De eerste keer dat ik ze gebruikte had ik plek te weinig en dat wilde ik nu vermijden..Een beetje optisch bedrog misschien? De plaat is maar 40 cm breed en 30 cm diep. Ik schat dat de kast zo'n 35-40 cm diep zal worden. Niks mis mee toch?Je grondplaat is zo vierkant en diep! normaal is een chassis heel breed en ondiep, omdat een combo kast ook breed is. een 2 x 12" gaat al gauw tegen de 75 cm, bij een diepte van een cm of 25. Als je dit in een combo bouwt krijg je een kast van een bijna halve meter diep.
Nee, naast het alu komt nog een houten plaat waarop de trafo's komen. Die dingen zijn loeizwaar, één keer lomp neerzetten en die hele alu plaat is dubbelgevouwen..Ga je nog een opstand erlangs bouwen? een plaat alu op zichzelf is heel slapjes. ik neem aan dat je de trafo's ook op deze plaat wilt zetten?
@pcdegoede: néé, hij doet het nog niet
Vanavond alle trafo's enz aangesloten (ook nog best veel werk), wilde bias gelijk afregelen, ik maar draaien aan dat potje, bleef maar 0 volt
Ik heb iig verkeerde zekeringen gekregen, moest 350 mA zijn, en er zit 200 mA in
Die zijn naar hun grootje dus..Maar de negatief is ongezekerd, wisselspanning is er wel, maar na de diodes niks meer
Morgen met een wat frissere kop maar eens gaan onderzoeken
Hopelijk heb ik niet àl te stomme fouten gemaakt..
