Wat een verzameling aluminium profielen
Lekker inspiratie opgedaan. Wordt vervolgd ...
Thel Accusound 100 restauratie, aangevuld met Wadia 830 CDP
Moderator: Beheerdersteam
-
Leeuwarden
- Berichten: 12769
- Lid geworden op: zo 19 sep 2004, 14:47
- Locatie: Nog niet gevonden
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:

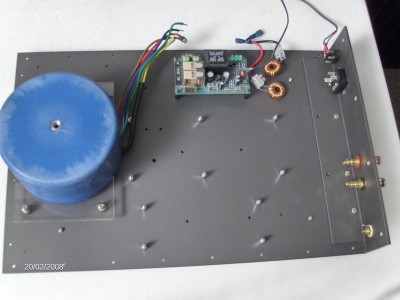

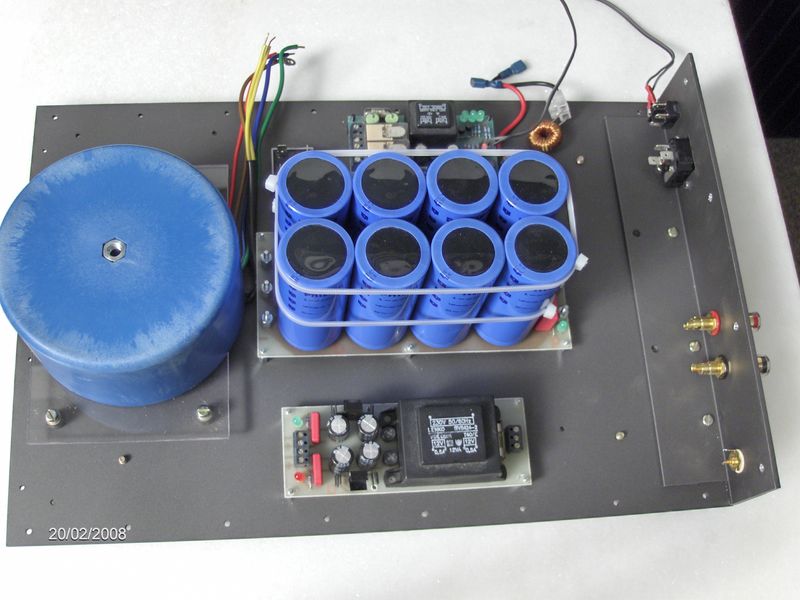

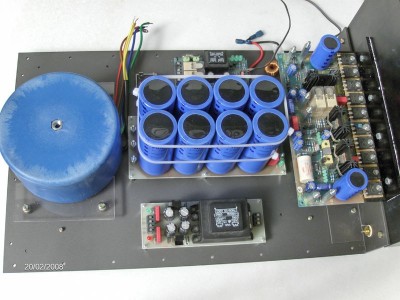

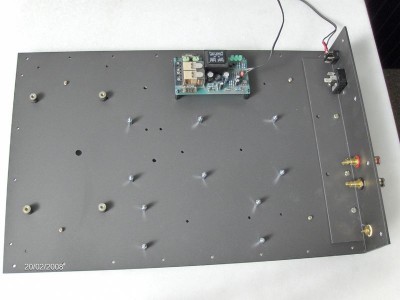

De grondplaat is voorzien van de nodige gaten om de boards volgens de nieuwe indeling te monteren.
Tevens opnieuw gelakt in gietijzer grafietlak, dat staat netjes.
De reden van deze nieuwe indeling is het verkorten van de bekabeling.
De 240V spanning gaat nu naar het eerste board met de inschakelvertraging.
Van daaruit wordt de primaire van de trafo direct aangesloten, zonder kabelverlenging.
De secundaire kan van daaruit eveneens direct naar de gelijkrichter.
Van de gelijkrichter naar de condensatorbank kan met slechts 5 cm kabel.
De gelijkgerichtte spanning kan direct met de Accusound verbonden worden, ook met slechts 5 cm kabel.
De signaalsocket staat recht onder de aansluiting op de accusound. Ook hier is slechts 5 cm interlink nodig.
De speakeraansluiting tenslotte komt tussen de socket en de Fet's ook met slechts 5 cm kabel toe.
Ik zou hem beter de 5 Centimeter AMP noemen
De kleine voeding naast de condensatorbank is een aparte voeding voor de spanning van de drivers in de voortrap. Die staat nu ook losser vergeleken met de oorsrponkelijke opstelling en kan daardoor minder snel door de grote trafo gestoord worden.
Tevens opnieuw gelakt in gietijzer grafietlak, dat staat netjes.
De reden van deze nieuwe indeling is het verkorten van de bekabeling.
De 240V spanning gaat nu naar het eerste board met de inschakelvertraging.
Van daaruit wordt de primaire van de trafo direct aangesloten, zonder kabelverlenging.
De secundaire kan van daaruit eveneens direct naar de gelijkrichter.
Van de gelijkrichter naar de condensatorbank kan met slechts 5 cm kabel.
De gelijkgerichtte spanning kan direct met de Accusound verbonden worden, ook met slechts 5 cm kabel.
De signaalsocket staat recht onder de aansluiting op de accusound. Ook hier is slechts 5 cm interlink nodig.
De speakeraansluiting tenslotte komt tussen de socket en de Fet's ook met slechts 5 cm kabel toe.
Ik zou hem beter de 5 Centimeter AMP noemen
De kleine voeding naast de condensatorbank is een aparte voeding voor de spanning van de drivers in de voortrap. Die staat nu ook losser vergeleken met de oorsrponkelijke opstelling en kan daardoor minder snel door de grote trafo gestoord worden.
- Bijlagen
-
-
-
-
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
wel, dat vroeg ik me eigenlijk af, weglaten of niet weglaten.meanman64 schreef:Heb je de spoelen ook gemonteerd?Dit is eigenlijk niet nodig omdat je toch een inschakelvertraging hebt.
Het ziet er al lekker strak uit.
Zover ik het begrijp zorgen die voor een beperking van plotse stroomverhoging waardoor de trafo bij de opstart geen piekstroom trekt.
De inschakelvertraging doet dit niet dacht ik. die zorgt ervoor dat de speakers pas aangekoppeld worden nadat de versterker is opgestart.
Is er een nadeel aan het tussenschakelen van deze spoelen?
Doorgemeten geven ze een waarde van 0,120 mH.
Wat je ook kunt doen is wat Pass Lab altijd doet is een Thermistor zoals de CL60 daarvoor nemen.Deze is in koude toestand hoge weerstand en daalt na opwarming.Of een inschakelverzachter maken.Als ik naar die inschakelvertraging kijk zit er wel degelijk een verzachter op,zie de 2 groene weerstanden.Wat mij betreft kun je die spoelen weglaten en ik zou die thermistor nemen als je zeker wilt zijn.
Laatst gewijzigd door meanman64 op do 21 feb 2008, 13:11, 1 keer totaal gewijzigd.
-
Leeuwarden
- Berichten: 12769
- Lid geworden op: zo 19 sep 2004, 14:47
- Locatie: Nog niet gevonden
Het ronken van de trafo's zoals Ed aanhaalde kan een oorzaak hebben,je kan dus het beste stap voor stap dingen uittesten zonder dat er allerlei dingen (spoelen)tussen zitten.Tis maar om dingen te kunnen uitsluiten,wat je niet probeerd kan de oorzaak zijn,das mijn mening.Leeuwarden schreef:Waarom? Het ding werkt al 12 jaar goed...
-
Leeuwarden
- Berichten: 12769
- Lid geworden op: zo 19 sep 2004, 14:47
- Locatie: Nog niet gevonden
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:

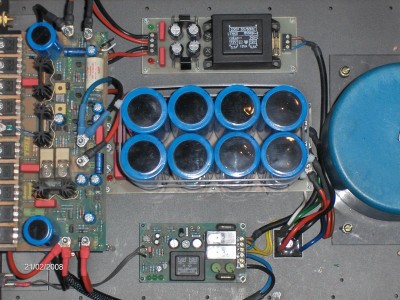

vroeger toen ik nog jong was had ik zo'n bedrading klaar in een paar minuten.
Nu ben ik daar wel een paar uur mee bezig.
Zaterdag nog een uurtje om de interlink en enkele dunne draadjes te solderen met het soldeerstation (dat gaat niet goed met die 100W bout die ik nu gebruikt heb voor de powerlijnen).
Voeding 240V is in 2,5mm².
Bedrading na de trafo is allemaal in 4mm².
240V van de driver voeding 1,5mm².
De laagspanning van de driver voeding in 2,5mm².
Speakerbedrading 4 mm².
Nu ben ik daar wel een paar uur mee bezig.
Zaterdag nog een uurtje om de interlink en enkele dunne draadjes te solderen met het soldeerstation (dat gaat niet goed met die 100W bout die ik nu gebruikt heb voor de powerlijnen).
Voeding 240V is in 2,5mm².
Bedrading na de trafo is allemaal in 4mm².
240V van de driver voeding 1,5mm².
De laagspanning van de driver voeding in 2,5mm².
Speakerbedrading 4 mm².
- Bijlagen
-
-
-
b_force
- Ook commercieel actief
- Berichten: 12450
- Lid geworden op: di 18 apr 2006, 13:27
- Locatie: West Friesland
- Contacteer:
Mooi werk Ed, versterker knapt er altijd van op, op deze manier
Heb het ook wel vaker gedaan.
Zo te zien, kan je hier en daar maybe nog wat kleine modificaties doen. (hoewel het voor de rest wel een prima ding zal zijn)
Ik weet niet wat voor bout je hebt, maar ik kan je zeker een station aanraden, dat werkt (met een goede punt) zeker makkelijk.
Vertinnen gaat met een tinbad overigens ook wel lekker.
Heb het ook wel vaker gedaan.
Zo te zien, kan je hier en daar maybe nog wat kleine modificaties doen. (hoewel het voor de rest wel een prima ding zal zijn)
Ik weet niet wat voor bout je hebt, maar ik kan je zeker een station aanraden, dat werkt (met een goede punt) zeker makkelijk.
Vertinnen gaat met een tinbad overigens ook wel lekker.
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
het leuke bij een tweedehands set is dat je alles niet vanaf nul moet opbouwen. Dat geeft, bij mij toch, dat ik dan meer aandacht aan afwerkdetails besteed.
Het is de bedoeling dat ik de huidige snel klaar heb en dan als referentie kan gebruiken terwijl ik dan met de andere 2 kan experimenteren.
Voor het huidige werk heb ik alleen het tinbad en de 100 watter gebruikt.
De rest van het werk moet met het station.
Groeten,
Ed.
die optie wil pas bij de opmaak van de andere amps gaan toepassen.b_force schreef:Zo te zien, kan je hier en daar maybe nog wat kleine modificaties doen. (hoewel het voor de rest wel een prima ding zal zijn)
Het is de bedoeling dat ik de huidige snel klaar heb en dan als referentie kan gebruiken terwijl ik dan met de andere 2 kan experimenteren.
ik heb een Weller station, een zware 100 watter en een tinbad.b_force schreef:Ik weet niet wat voor bout je hebt, maar ik kan je zeker een station aanraden, dat werkt (met een goede punt) zeker makkelijk.
Vertinnen gaat met een tinbad overigens ook wel lekker.
Voor het huidige werk heb ik alleen het tinbad en de 100 watter gebruikt.
De rest van het werk moet met het station.
Groeten,
Ed.

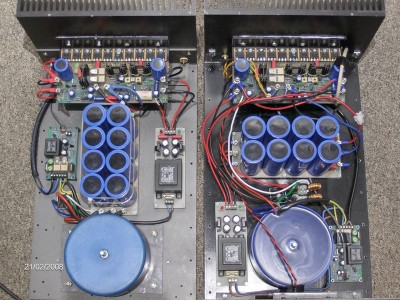

en tis volledig af
Als je een stopkontakt met randaarde gebruikt kun je de kast aan die randaarde hangen. De 0 VDC van de versterker dan dus niet tenzij je er een 0,01uF C'tje tussen hangt voor eventuele HF ontstoring.asterduc schreef:Vraagje:
- versterker aarden of niet aarden?
- nul DC aan het chassis of niet?
Ik zelf zou gewoon geen randaarde toepassen.
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
De aarde in Belgie straalt veel meer rust en gemoedelijkheid uit..Versterkers zullen daar ook een stuk rustiger gaan klinken..
Ik zie dit topic nu pas eigenlijk, Ed.
Wat is het toch een mooi stuk gereedschap, he? Ik zou ook niet meer zonder kunnen
Als je eens tijd heb zal ik je eens proberen wegwijs te maken in ArtCam, voor de werkelijke tovertruukjes...
Kees
Ik zie dit topic nu pas eigenlijk, Ed.
Wat is het toch een mooi stuk gereedschap, he? Ik zou ook niet meer zonder kunnen
Als je eens tijd heb zal ik je eens proberen wegwijs te maken in ArtCam, voor de werkelijke tovertruukjes...
Kees
Tja,wij Belgen formuleren onze zinnen gewoon anders en gebruiken een andere woordenschat dat zal nog lang zo blijven.Als Ed mij maar verstaat is mij dat goedMaurice01 schreef:meanman64 schreef:In theorie mag het in Belgie niet omdat we een andere manier van aarding hebben.
En dan vinden jullie het raar dat wij zo veel Belgen moppen hebben.....
-
asterduc
- Berichten: 4165
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
- Contacteer:
ach weet je, WIJ OUDE BELGENMaurice01 schreef:meanman64 schreef:In theorie mag het in Belgie niet omdat we een andere manier van aarding hebben.
En dan vinden jullie het raar dat wij zo veel Belgen moppen hebben.....
- zijn veel bescheidener
- geven anderstaligen uit beleefdheid meestal gelijk
- kunnen wel verdragen dat men uit jalouzie grappen om ons maakt, we begrijpen natuurlijk hoe jullie jezelf voelen en als we dat kunnen verzachten door als joker door te gaan, wat houdt ons dan nog tegen om het spel mee te spelen.
... en dat onze stroom rustiger is, is niet verwonderlijk, dat snapt elk kind. Wij hebben solide en stabiele kerncentrales, massief beton, daar is geen beweging in te krijgen. Maar met al dat windmolengeweld in Nederland, dat is onbetrouwbare stroom, en zeg nu niet dat je dat niet hee zeg. Je merkt gewoon aan de uitslag van je woofer hoe snel die wieken draaien. Neem dat nu maar eens één keer van een belg aan!!
