Hallo Anne,

Je hebt gelijk, pin 6 van het IC is inderdaad de 'mode' aansluiting, maar op de versterkerprint is dit blijkbaar uitgesplitst zoals op het datablad staat:
'Mode selection input: Standby, Mute or Operating mode'

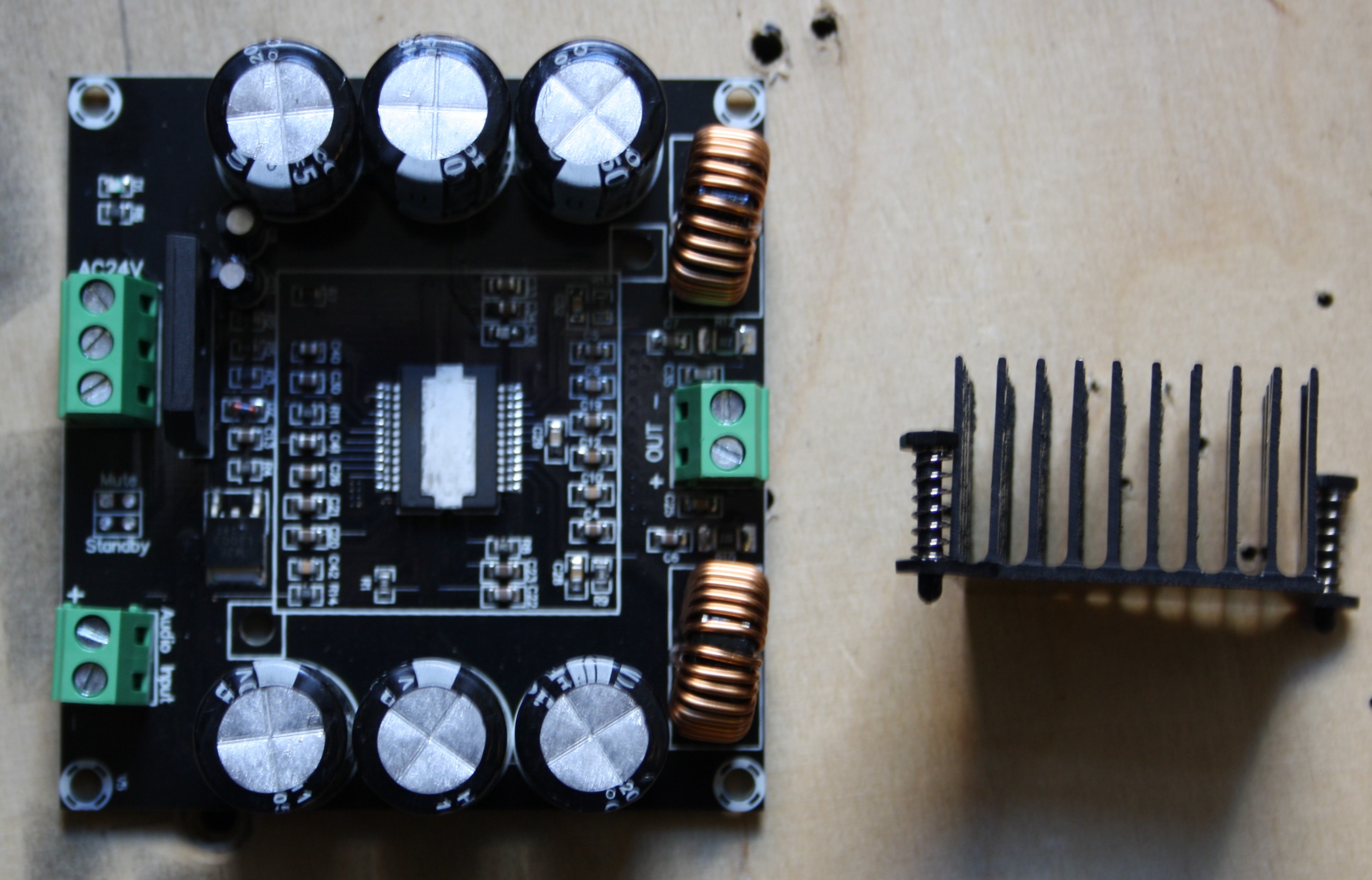

Waarbij de 'mute' en 'standby' uitgevoerd zijn als twee soldeereilandjes, excuus voor de slechte foto:

De soldeereilandjes zitten links tussen de groene blokjes.

Aan elk heb ik één van de beide blauwe schakelaars gesoldeerd.

Hoe het sluiten van de schakelaars in de print verwerkt wordt, staat in een schetsje, dat snap ik, wat het betekent voor de schakeling echter niet (helemaal).

Groeten, Jan.

[Ah!buis]

Nog even, voor de zekerheid, als je de "standby" sluit blijft er dan 2,5V op de (open) "mute" ?
Vermoedelijk zit 't zo.
Anne

[pompebled]

Hallo Anne,

Het is net andersom; als ik standby sluit, meet ik over de mute pennen maar 0,39V.
Als ik de mute sluit blijft er over de standby 2,3V.

Met de versterker onder last staat er 4,5V over zowel mute als standby.

Groeten, Jan.

[Ah!buis]

Hallo Anne,
Het is net andersom; als ik standby sluit, meet ik over de mute pennen maar 0,39V.
Als ik de mute sluit blijft er over de standby 2,3V.

Met de versterker onder last staat er 4,5V over zowel mute als standby.

Dan hebben ze gewoon fig.4 uit 't datablad gevolgd en is mijn tekening verkeerd.
Ik heb wel een idee om de plops te voorkomen (hopelijk) maar dan moet die 10µF eruit en de +5V vinden om af te tappen.Niet de +5V die je op de soldeereilandjes vindt want daar zit een serieweerstand tussen (5k6 volgens fig.4).
Anne
