Dubbel mono LM3886 versterker

[Douwe84]

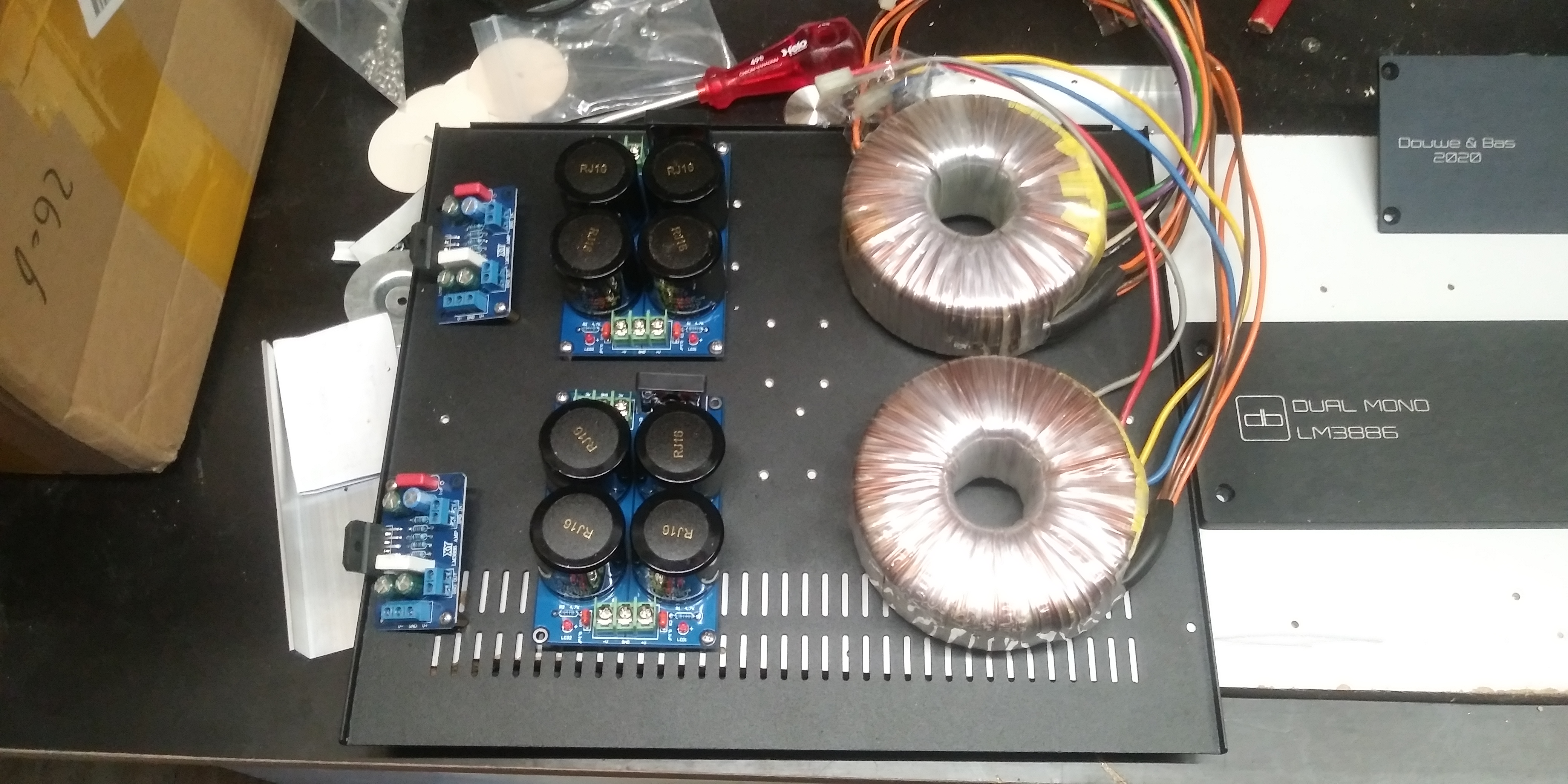

Zoiets? We zitten met ac in op rechts, potmeter in t midden.

Mn autisme kan dit moeilijk aan maar als t kan kan t.

[Henkjan]

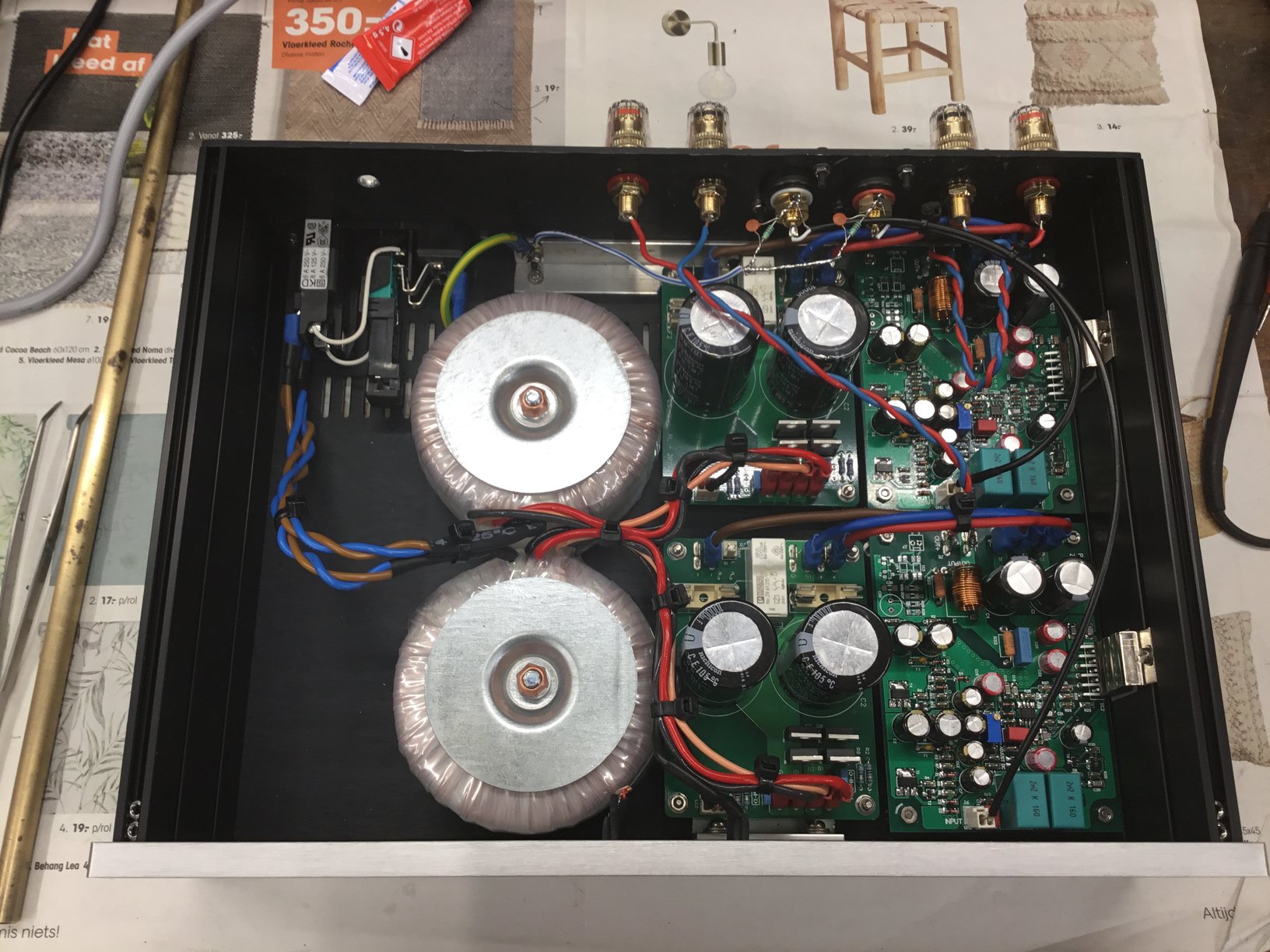

ik heb t zo in m'n knuisje amp met 2 trafo's:

dus 230V in in t midden, naar de trafo's, van daar naar de versterkers die tegen de zijwand aan zitten, en dan zo kort mogelijke signaal draden naar de achterkant (die printjes tussen de trafo's zijn softstart en signaal detectie)

[Pjotr]

Zoiets? We zitten met ac in op rechts, potmeter in t midden.

Mn autisme kan dit moeilijk aan maar als t kan kan t.


Vuistregel 1: Houdt alle power verbindingen zo kort mogelijk. Met name tussen de ampprint en de voedingsprint.
Vuistregel 2: Houdt signaaldraden, zoals de ingang, zo veel mogelijk weg van stroom voerende draden, zoals van de voeding en LS.

In dit geval zou ik de trafo's dicht bij elkaar in het midden zetten. De voedingsprinten 1/4 slag draaien zodat de verbindingen met de ampprinten vlak bij elkaar komen. De versterkers links en rechts tegen beide zijkanten schroeven.

[Douwe84]

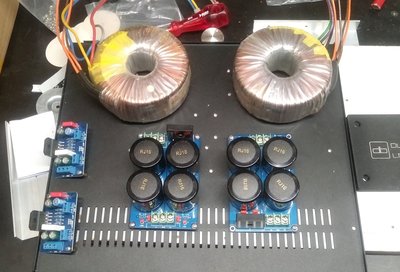

Daar gaan we dus de mist in, wij hebben de ac in al aan de rechter zijde zitten. Dus trafos dan maar rechts.

Dan kom ik op zoiets

[Pjotr]

Ja. zit je alleen met "2 kachels in dezelfde kamer naast elkaar" Maar dat kan wel als je niet te bruut gaat doen. En als je nu de voedingen weer een kwart slag draait zijn de verbindingen korter. Overigens ga je die zware trafo's zo op de bodemplaat schroeven?

[Douwe84]

Dubbel

[Douwe84]

Voeding draaien kan nog wel denk ik idd, potmeter in t midden stukje naar achter ivm on/off schakelaar dus even zien of dat wil passen...

Pappaleo geeft aan dat zijn meetversterker amper warm wordt op een stuk kleiner paneel dus denk dat dat wel goed komt.

Wat ik iig wel weet... Volgende keer eerst hier verifiëren voordat er gefreesd en geboord wordt

Overigens, softstart niet nodig. Toch?

Edit: trafos heb ik zo'n schotel voor zoals Henkjan ook heeft

[ray5150]

Overigens, softstart niet nodig. Toch?

Nu je erover begint, met 500 VA aan trafo's en 8 forse elco's erachter. is dat denk ik wel aan te raden.
Hangt ook een beetje dat de karakteristiek van je groepenkast zekeringen(automaten) af, waar de een zich erin verslikt, zal de ander er wel een probleem mee hebben.

https://www.ebay.com/sch/i.html?_from=R ... =0&_sop=15

[Douwe84]

Overigens, softstart niet nodig. Toch?

Nu je erover begint, met 500 VA aan trafo's en 8 forse elco's erachter. is dat denk ik wel aan te raden.
Hangt ook een beetje dat de karakteristiek van je groepenkast zekeringen(automaten) af, waar de een zich erin verslikt, zal de ander er wel een probleem mee hebben.

https://www.ebay.com/sch/i.html?_from=R ... =0&_sop=15

Beter t zekere voor t onzekere dan denk ik... 1 stuk tussen ac in en beide trafos?

[Pjotr]

Elco's doen niet mee bij het inschakelen. Het is de trafo die in verzadiging gaat als er nog geen magnetisch veld is. Ik zou hier gewoon een NTC nemen van ca 10 ohm voor beide trafo's te samen. Twee van deze in setrie: https://www.eoo-bv.nl/ntc-voor-inschake ... -20mm.html
Overigens zou je voor het doel met 2x 24V @ 100VA afkunnen hier.

[Douwe84]

Trafos zijn wat heftig maar kon ze voor een mooie prijs overnemen dus maar gedaan haha.

Ntc tussen ingang en trafos is dus voldoende, prima. Doen we dat.

[Shadow]

Ik heb in mijn huiskamerversterker ook de 3886 chips op 1 zijwand zitten, na 12+ uur draaien in een dicht kastje is die nauwlijks heet...

[pappaleo]

Precies, dat moet je eens met een Dayton 2.1 plate amp proberen.

[Pjotr]

Precies, dat moet je eens met een Dayton 2.1 plate amp proberen.

Aan de andere kant krijg je die amp van Joram weer niet in het subje van je zoon gepropt

[pappaleo]

Ik weet het. Ik heb zelf ook nog zo'n ding op stapel staan.

[Douwe84]

Ik zie dat de draden van signaal en voeding best dicht op elkaar zitten Joram, dat gaat gewoon goed dus. Ac in wel gescheiden.

Referentiebeelden helpen merk ik, anders neem ik t misschien te letterlijk en ga ik te spastisch alles willen scheiden.

En die klipjes om de chips op de wand te houden zijn ook top, die wil ik ook wel hebben. Scheelt boren en tappen. Hoe heet zoiets?

[Pjotr]

I.i.g. niet parallel laten lopen naast elkaar. Gewoon je best doen het zo goed als mogelijk te doen. Moet wel hobby blijven en dat LM chipje is wel goed maar je hoeft je ook niet in onmogelijke bochten te wringen. Hier is nog een mooi bouwverslag van Dre met de LM3886: viewtopic.php?p=1819953#p1819953

[Douwe84]

Dank, zal ik doorlezen!

Edit: ik lees het een en ander over verlies door gebruik van ntc en dat ze warm worden en dus na uitschakelen even blijven en dus bij direct inschakelen minder werken, een relais hier naast sluit na opstarten de ntc kort. Is dat dan gewoon een softstart?

[Pjotr]

Nee, die NTC wordt niet warm in dit geval. Daarvoor trekt de versterker veel te weinig vermogen gemiddeld. Begrenst alleen de kortsluitstroom met inschakelen zodat de automaat niet tript.

[Douwe84]

Thx, ik twijfel niet aan wat je zegt hoor, wil t graag begrijpen hoe bereken je inschakelstroom van een ringkern? Deze maar bv ook van een 2x40 1kVa (voor een ander project )

[Pjotr]

Thx, ik twijfel niet aan wat je zegt hoor, wil t graag begrijpen hoe bereken je inschakelstroom van een ringkern? Deze maar bv ook van een 2x40 1kVa (voor een ander project )

Dat is globaal de piek-netspanning (325V) gedeeld door de DC weerstand van de primaire wikkeling.

[Shadow]

Ik zie dat de draden van signaal en voeding best dicht op elkaar zitten Joram, dat gaat gewoon goed dus. Ac in wel gescheiden.

Referentiebeelden helpen merk ik, anders neem ik t misschien te letterlijk en ga ik te spastisch alles willen scheiden.

En die klipjes om de chips op de wand te houden zijn ook top, die wil ik ook wel hebben. Scheelt boren en tappen. Hoe heet zoiets?

Ja dat gaat prima, het was ook een beetje prutsen, aangezien dat m’n eerste versterker is, maar het werkt prima. Naar aanleiding van de tips van Peter ging het bij de volgende 3 beter - ik heb nog een setje liggen trouwens voor de garage eens te trakteren op wat nieuws

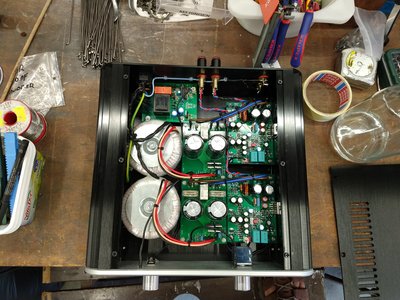

Bij de CA die ik voor Ton gebouwd heb ligt de signaal bedrading netjes onder de printen door en komt in z’n geheel niet meer in de buurt van de voedingsdraden;

[Douwe84]

Top, signaal interlands dacht ik ook aan ik zie bij je eerste versterker nog een weerstanden op de ingang zitten, waar dient dat voor ?

Thx, ik twijfel niet aan wat je zegt hoor, wil t graag begrijpen hoe bereken je inschakelstroom van een ringkern? Deze maar bv ook van een 2x40 1kVa (voor een ander project )

Dat is globaal de piek-netspanning (325V) gedeeld door de DC weerstand van de primaire wikkeling.

Dank.

[Shadow]

Top, signaal interlands dacht ik ook aan ik zie bij je eerste versterker nog een weerstanden op de ingang zitten, waar dient dat voor ?

Signaalmassa naar kastmassa met 100r/100nF parallel.

[Douwe84]

Pas je dat altijd toe? Ergo: moet ik dat ook doen? Wat is het doel? Centraal massa staat wel op de planning.
