Bluetooth Boombox V2

[Douwe84]

Ok weer wat geleerd.

Die low passen stonden in jouw schematje hier boven

[OWC]

Ok weer wat geleerd.

Die low passen stonden in jouw schematje hier boven

Daar staan er toch echt minder in hoor

enkel 2e orde HP, 2e orde LP en nog een 2e orde LP en dan de EQ

[Douwe84]

[OWC]

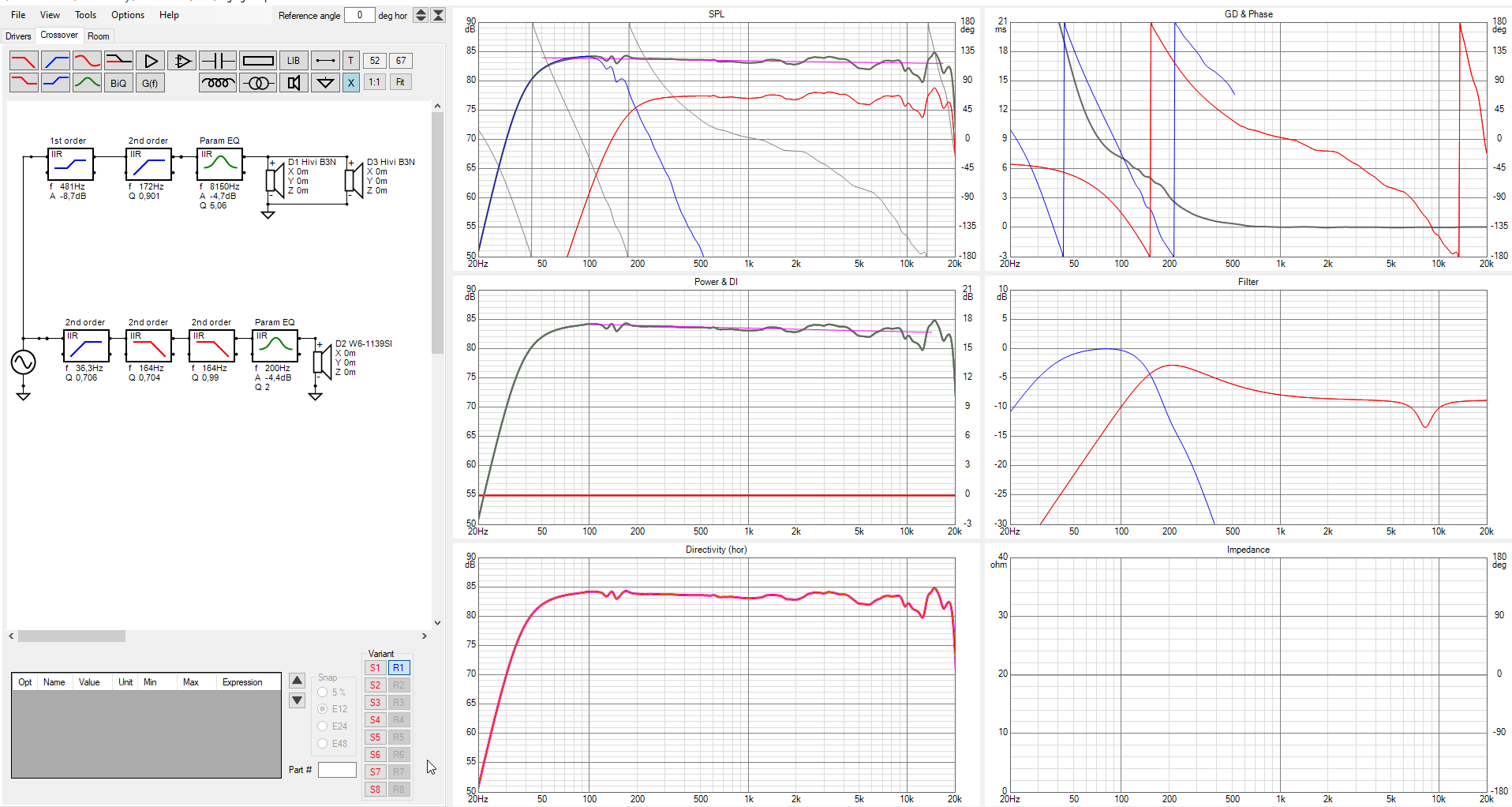

Zoiets ja.
Nu nog een beetje tweaken, je kunt in de freq resp zien dat ze niet helemaal mooi aansluiten.
Sowieso wil je ook beide 2e orde filters (die een 4e orde maken) dezelfde frequentie geven en enkel met de q-factor spelen.
Of heeft VituixCAD ook een 4e orde filter block?

Ook zie ik dat de bafflestep correctie (shelving) wel heel erg veel is.
Normaal gesproken zit dit ergens rond de -6dB
Wat ik trouwens nog was vergeten, was een gain block.
Hoewel je dat vaak gewoon in een van de filter blocks kunt doen.

[Douwe84]

Ik probeer t weekend te meten, dan ff rommelen met simmen en t zaakje instellen.

Hoe doe ik btw m'n dsp instellingen checken, ik kan geen 2.1 meting doen toch. Of kan t gewoon net als een normale 2 weg, fr en sub en response in arta checken.

Hoe zit t met fase...?

[OWC]

Ik probeer t weekend te meten, dan ff rommelen met simmen en t zaakje instellen.

Hoe doe ik btw m'n dsp instellingen checken, ik kan geen 2.1 meting doen toch. Of kan t gewoon net als een normale 2 weg, fr en sub en response in arta checken.

Hoe zit t met fase...?

Aangezien de speakers zo dicht bij elkaar zitten, zou ik het inderdaad gewoon als een 2-weg meten.
Dus net zoals je normaal een systeem met een losse subwoofer zou hebben.

Ook om die reden zou ik adviseren zo laag mogelijk te filteren. Voorkeur niet hoger dan 150Hz.

Uiteindelijk kun je dan de sub nog naar smaak harder of zachter zetten.

[Douwe84]

Zo dan. on de software die bij de versterker komt kan je een max dB instellen. moet sowieso nog ff uitvogelen hoe het precies werkt..

[OWC]

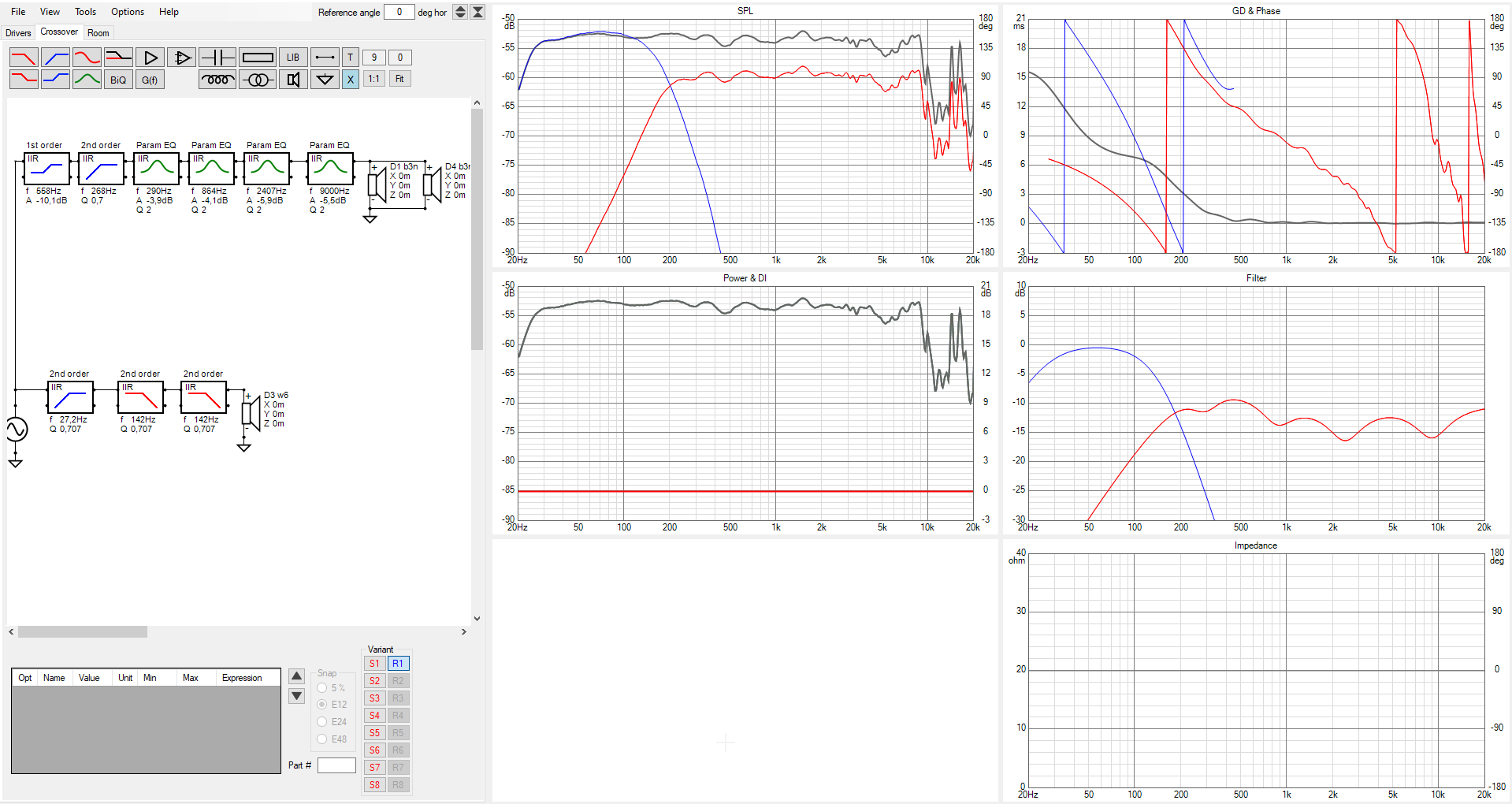

Dat ziet er al wat beter uit.
Ik zie dat je die shelving verplaatst hebt?
Op zich is dat niet verkeerd, maar wel afhankelijk waar de bafflestep precies begint.
-3dB in het laag ligt nu op ongeveer 60Hz, ik weet niet of je dat wilt?
Je hebt nog wel wat EQ blocks over in een DSP denk ik, dus persoonlijk zou ik de freq resp nog iets tweaken.
Denk erom om vooral enkel bulten te tweaken en NIET de dippen aan te pakken.

[Douwe84]

De shelving heb ik verplaatst omdat de meegeleverde software het enkel zo toelaat (zo ver ik nu zie)

-3 op de sub heb ik gewoon net boven de poortafstemming gezet, helemaal niet naar de -3 gekeken... Ff aanpassen nog.

Heb idd nog wat eq blocks over, zal ik gebruiken waar nodig. Handiger om dat te tweaken als ik met metingen werk ipv een lijkt me

[Douwe84]

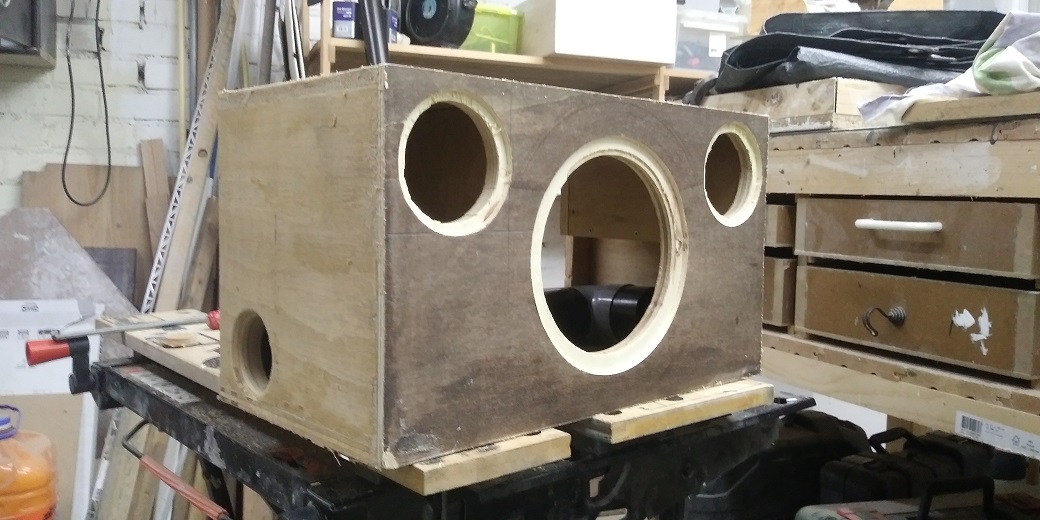

Baspoort er in geknutseld en met zaagsel/houtlijm wat kiertjes enz dicht gesmeerd. Morgen schuren en meten

[Douwe84]

gemeten response, dit is op 15 graden

[OWC]

Hier zie je goed hoe grillig de response wordt doordat je twee speakers horizontaal hebt.
Ze gaan elkaar dus uitdoven.

Om deze reden is het trouwens wel altijd belangrijk 1 enkele fullrange te meten, om te kijken of je niet de verkeerde dingen aan het EQ'en bent.

[Douwe84]

Ik heb hier 1 fr gemeten en deze meting in beide drivers in de sim gebruikt.

[OWC]

Ik heb hier 1 fr gemeten en deze meting in beide drivers in de sim gebruikt.

Kun je de meting zonder allerlei filters laten zien?

[Douwe84]

Zeker, morgen

[Douwe84]

Ik heb hier 1 fr gemeten en deze meting in beide drivers in de sim gebruikt.

Kun je de meting zonder allerlei filters laten zien?

[OWC]

Ik heb hier 1 fr gemeten en deze meting in beide drivers in de sim gebruikt.

Kun je de meting zonder allerlei filters laten zien?

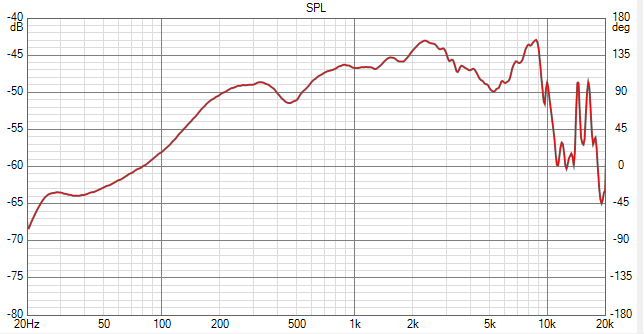

meting 15gr.png

Op zich valt het nog mee, enkel is die dip tussen 400-500Hz wel heel erg vreemd.

[Douwe84]

Heb ook nearfield gedaan daar zat hij niet in. Kan nog wel even de hoek vanaf de andere kant meten...

[Douwe84]

Hoe controleer ik de afstemming vd woofer? Ik heb na de 90gr bocht een pijpje welke nog los zit Zodat ik nog aan kan passen.

[OWC]

Hoe controleer ik de afstemming vd woofer? Ik heb na de 90gr bocht een pijpje welke nog los zit Zodat ik nog aan kan passen.

Impedantie meting is het makkelijkste

Evt in combinatie met nearfield meting van de BR-pijp en woofer.
Maar de afstem freq kun je direct uit de impedantie halen.

[Douwe84]

Ok, dat word volgend jaar

[Douwe84]

Omdat ik vooralsnog niet in staat ben een fatsoenlijke impendantiemeting uit mijn computer te toveren ben ik maar met het kistje verder gegaan.

[Douwe84]

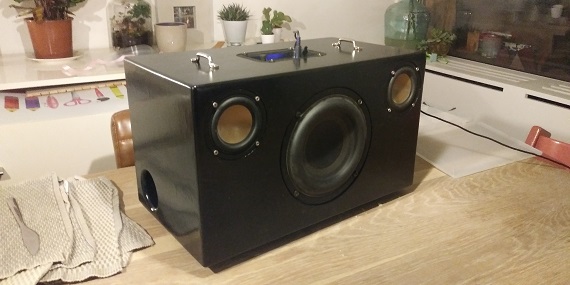

Het zaakje speelt, het gesimuleerde filter in de dsp laden kon niet makkelijker!

Het klinkt heel aardig al, heb nog geen metingen kunnen doen maar er valt nog wel wat te halen. Het laag is grenzend aan belachelijk voor de het formaat, de afstemming moet ik ook nog checken, ik heb 5 stukjes pijp liggen die steeds 5mm korter zijn om nog wat te variëren.

Schroefjes worden nog zwart, ik maak een handvat van een oude riem. reden dat de voeding bovenop zit is dat er tzt nog een accu in moet komen. Dan zit de voeding toch niet continue aangesloten.

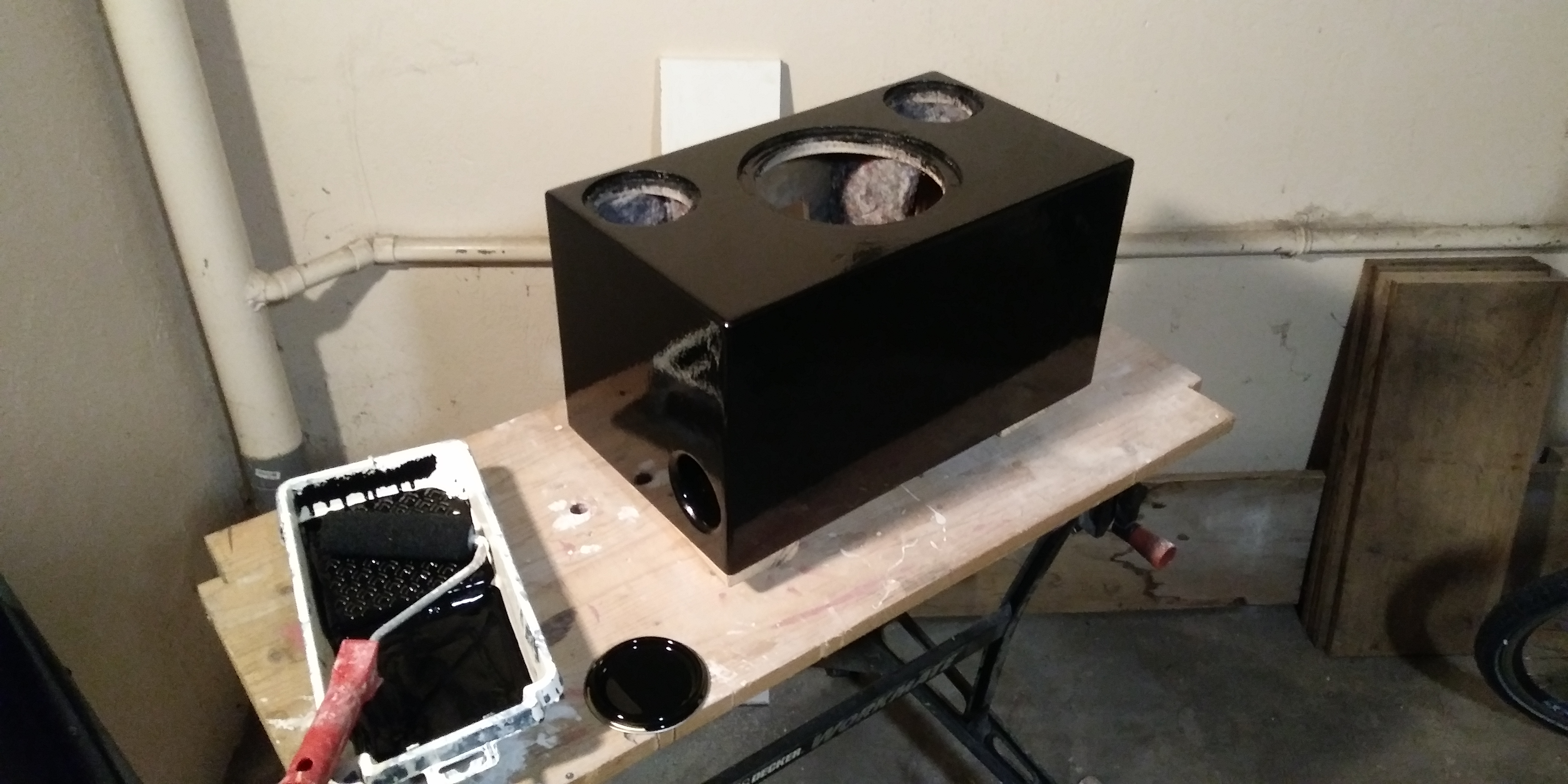

Uiteindelijk 3x geschilderd, niet perfect maar prima

[Douwe84]

Ik heb een poging gedaan de afstemfrequentie te bepalen, kist is conform winisd afgestemd op 36Hz met een poortlengte van 44,4cm.

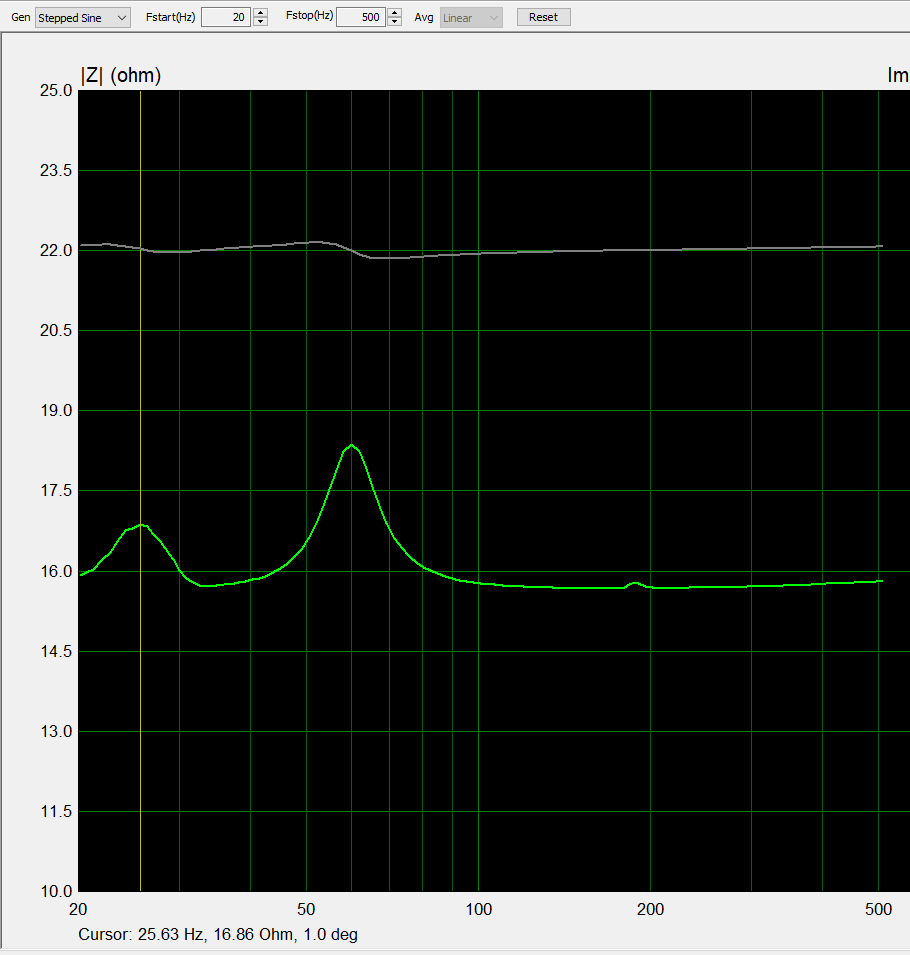

Dit krijg ik uit LIMP:

(de kabel meet niet lekker, wellicht heeft dat er mee te maken. ik krijg een nieuwe van Rumoh)

[pappaleo]

1) De afstemfrequentie is waar de impedantie het laagst is tussen de 2 pieken.
2) WinISD berekent altijd een te lange poort.
