807 push-pull

[OpaBert]

Hoi Bert,
Alleen jammer dat er geen info staat bij de uitlees meter dan behalve Hioki en MK-100.
Groet,
Pim

Inderdaad ook op het meetinstrument niet
Een deel van de schakeling herken ik wel , een oscillator

[PimDriessen]

Hoi Bert,
Heb wel een plaatje gevonden waar de ohmse waarden op staan.
Groet,
Pim


[OpaBert]

Hoi Bert,
Alleen jammer dat er geen info staat bij de uitlees meter dan behalve Hioki en MK-100.
Groet,
Pim

Pim ik kan er ook niks over vinden Maar misschien wel te berekenen
Alle waarden zijn er behalve van de meter !
dus met een bekende trafo moet dat ook wel proefondervindelijk vast te stellen zijn ?
Misschien wil Douwe wel een digitale multimeter op het meet instrumenten aansluiten
Dan is de spanning op de meter bekend!

[PimDriessen]

Hoi Bert,
Jij wilt hem dus ook gaan bouwen ?.
Groet,
Pim

[OpaBert]

Ja of op een Arduino met LC schermpje , print ontwerpje staat er al op Pim

[democles]

Vond dit.

[OpaBert]

Bedankt Demo

[PimDriessen]

Hoi Bert, Democles,
Dit is ook wel handig om in de buurt te hebben.
Groet,
Pim

[douwebakker]

Beste mensen, ik heb nog even de draaispoelmeter van de ZM-104 opgemeten. Deze meet 2000ohm en 100mV bij volle uitslag. Komt overeen met 50uA
Douwe

[Pjotr]

Beste mensen, ik heb nog even de draaispoelmeter van de ZM-104 opgemeten. Deze meet 2000ohm en 10mV bij volle uitslag. Komt overeen met 5mA
Douwe

Da's 5uA Dat is wel heel gevoelig voor een dergelijke meter. Normaliter zit in een dergelijk apparaat een meter van 50uA - 1 mA. Is het geen 2kohm en 100mV?

[douwebakker]

Pjotr, sorry typefoutje.

[Pjotr]

Mwah, is meer voor jezelf Leuk ding wel! Heb lang geleden even een tijdje in de PA wereld rondgehangen maar ben zoiets nooit tegen gekomen.

[OpaBert]

Ze gaan op eBay voor ruim 200€
Maar een leukding om zelf te maken en te gebruiken
Bedankt Douwe voor de metingen aan het instrument en correctie Peter
100 mV meter 2 k ohm dat is best weinig

[Ah!buis]

Ze gaan op eBay voor ruim 200€
Maar een leukding om zelf te maken en te gebruiken
Bedankt Douwe voor de metingen aan het instrument en correctie Peter
100 mV meter 2 k ohm dat is best weinig

Wat voor 'n meter zou je dan liever gebruiken ? Wordt als stroommeter gebruikt met parallel weerstanden, kwestie van aanpassen.
Anne

[Pjotr]

In feite meet het ding de transformator verhouding bij een bepaalde frequentie (1 kHz ?). Dat kun je natuurlijk ook doen met een toongenerator en buisvoltmeter. En ook de meeste moderne DVM's kunnen tegenwoordig wel mV AC meten.

[OpaBert]

Ze gaan op eBay voor ruim 200€
Maar een leukding om zelf te maken en te gebruiken
Bedankt Douwe voor de metingen aan het instrument en correctie Peter
100 mV meter 2 k ohm dat is best weinig

Wat voor 'n meter zou je dan liever gebruiken ? Wordt als stroommeter gebruikt met parallel weerstanden, kwestie van aanpassen.
Anne

1 mA Anne
die heb ik wel 50 uA moet ik een VU metertje of batterij nivo meter Die zijn 50uA
Maar ik vind wel wat als het zover is
Een DMM met een weerstand erover kan ook nog
Ik heb anders nog een uitweg die Toonfiets van mij kan 10V PP maken over 50 ohm scoop er bij
Hoef ik misschien niks te maken Aleen beetje bovenkamer massage

[OpaBert]

In feite meet het ding de transformator verhouding bij een bepaalde frequentie (1 kHz ?). Dat kun je natuurlijk ook doen met een toongenerator en buisvoltmeter. En ook de meeste moderne DVM's kunnen tegenwoordig wel mV AC meten.

Inderdaad Peter die Brymen 369 of 269 gaat tot 300Khz
Dus daar gaat het ook mee
Nou alleen hersencellen gymnastiek en is proberen vanavond

[Ah!buis]

In feite meet het ding de transformator verhouding bij een bepaalde frequentie (1 kHz ?). Dat kun je natuurlijk ook doen met een toongenerator en buisvoltmeter. En ook de meeste moderne DVM's kunnen tegenwoordig wel mV AC meten.

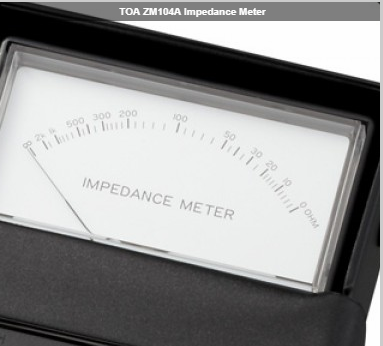

De ZM-104 waar Pim het schema liet zien meet enkel impedanties.
Stuurt een blokgolf door het te meten geval en geeft de stroom aan.Volle uitslag = 0 en halfweg afregelen met een ijkweerstand.
Anne

[Pjotr]

Klopt Anne. Is een soort van AC-ohm meter. Handig voor routinematig gebruik. Maar om zoiets nu apart te gaan bouwen voor die enkele keer dat je het nodig hebt voor een UGT? Mijn 100 euries Brymen 257s meet AC volts tot 1 kHz binnen 1% en op het mV bereik tot 10 kHz. Met i.d.d. wat hersengymnastiek kun je daarmee beter een UGT in kaart brengen. Die Brymen meet ook uA AC stroom, nog makkelijker om een AC impedantie te meten/gymnastieken

In feite heb je niet meer nodig dan de overzetverhouding (transformatieverhouding) van de trafo en de R_dc van pri. en sec.

[OpaBert]

Met de Peak LCR45 meter moet het ook gaan toch ?
Laagste meet frequentie is 15 kHz dat is nog steeds audio
Gelukkig kan ik de uitkomst uit lezen
Deze hersengymnastiek moet ik over laten aan proffesionels
Met Een smith chart is ook zo iets op te lossen

[PimDriessen]

Hoi Bert,
Hij meet bij 3 frequenties.
Groet,
Pim

[OpaBert]

Aha kijken of ik dat vast kan zetten die 1 kHz
Zal vast wel Maar geen Nederlandse handleiding Dus wordt googelen en proberen Laat het hier weten

[OpaBert]

De Peak LCR45 kan je in stellen als meten van RCL maar niet als impedantie
Maar in de stand inductie meten kan je de impedantie meten Goed nu wat draden aan de meter
En meten
Low Battery
Er zit een speciale alkaline 12 volt batterij in.
Wordt vervolgd

[douwebakker]

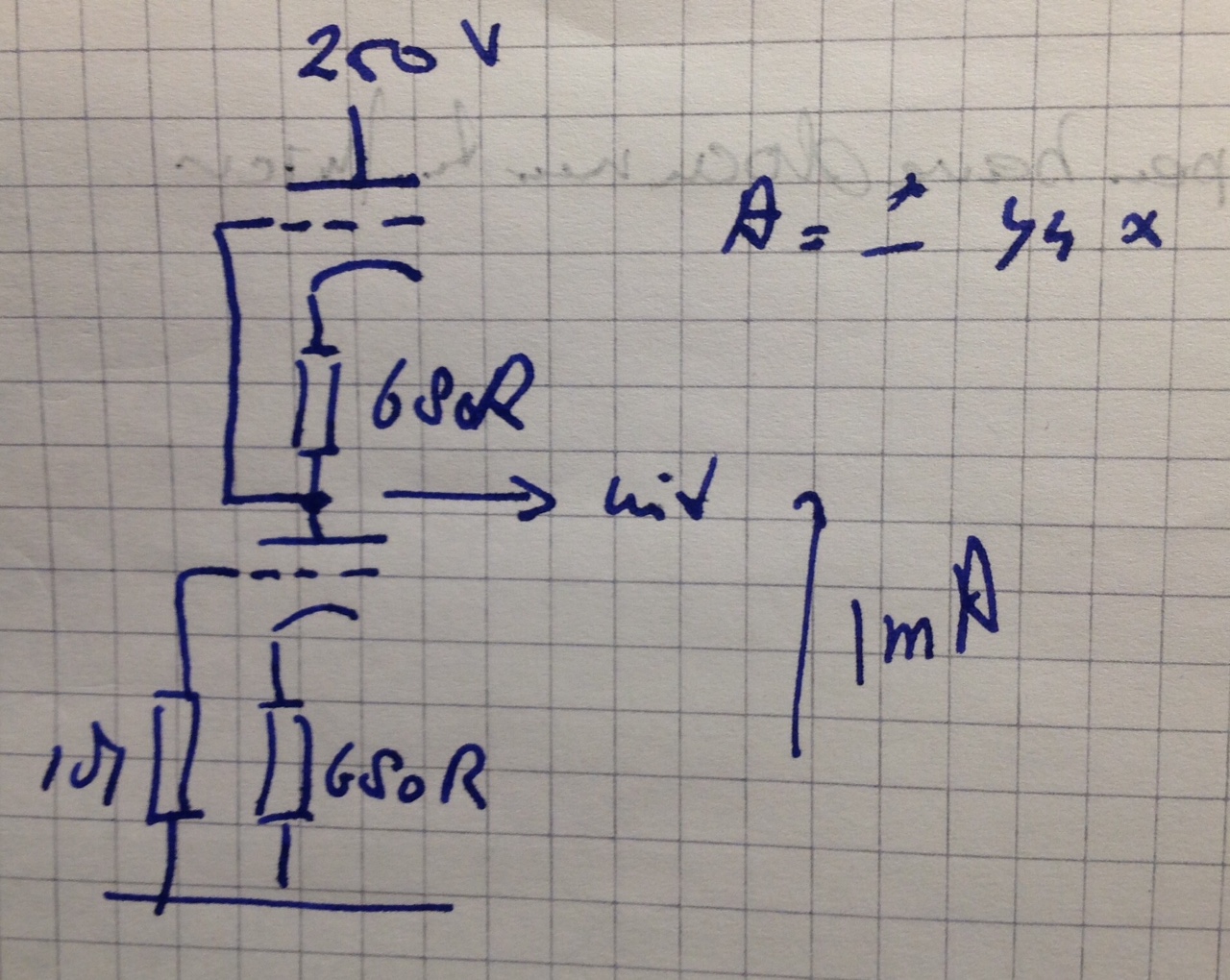

Ik ben vandaag weer even verder aan de pruts met mijn 807 versterker. Zoals bekend zit er in eerste trap een ECC82. Nu wil ik in plaats van deze ECC82 een ECC83 gaan gebruiken. Deze verbruikt met een kathode weerstand van 680 Ohm ongeveer 1 mA en de schakeling versterkt dan ongeveer 40x in plaats van 10x. De maximale uitsturing is wel wat minder maar dat lijkt me in zo'n eerste trap geen probleem. Wat vinden jullie?
Douwe

[Ah!buis]

Moet kunnen, maar waarom zoveel voorversterken ?
Best niet te hoogohmige bron want je zit met -Vg van ¾volt in de buurt van roosterstroom.
Anne
