Electret microfoonversterker

[PimDriessen]

Hoi Pjotr,
Bedankt voor de informatie, ga eens kijken of ik zo wat meer versterking krijg, maak het schakelbaar kan het ook nog met alleen de eerste trap.
Groet,
Pim

[PimDriessen]

Zou die koppel C laten zitten. Zit niet in de weg. Wat is niet duidelijk met die gain?

Moet die schakelaar voor 20 dB en 40 dB ook in het tweede trapje geplaatst worden ?.
Groet,
Pim

R1 en R2 hebben in het schema samen de waarde voor de aanpassingswaarde zoals in de datasheet van het mic. kapseltje genoemd is. Voor een 2e trap mogen die een factoor 10 groter.

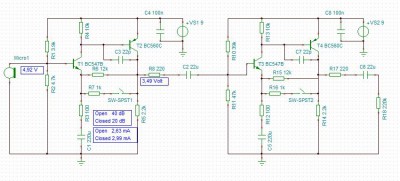

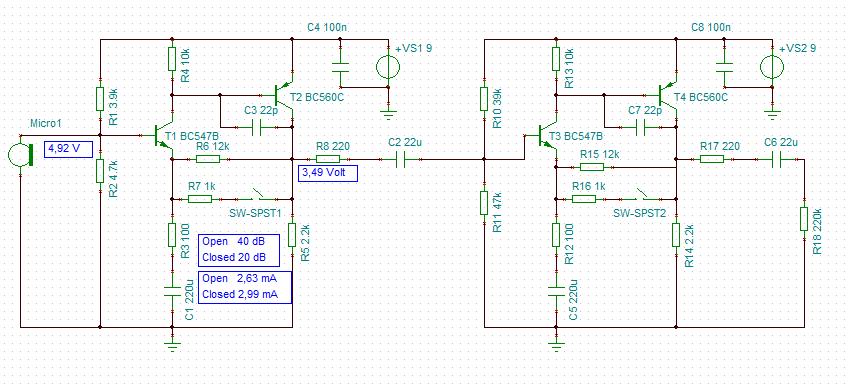

Zoiets zou het dan worden.

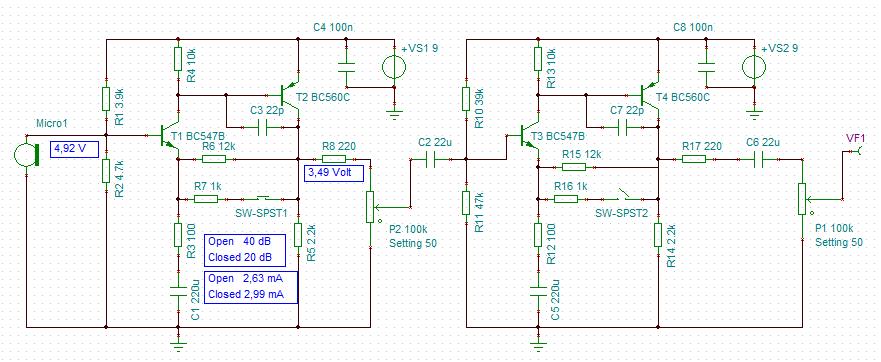

Nog een beetje aangepast om veel regelbereik te hebben.

[PimDriessen]

Zou die koppel C laten zitten. Zit niet in de weg. Wat is niet duidelijk met die gain?

R1 en R2 hebben in het schema samen de waarde voor de aanpassingswaarde zoals in de datasheet van het mic. kapseltje genoemd is. Voor een 2e trap mogen die een factoor 10 groter.

Hoi Pjotr,
Als allebei de schakelaars in de twee trapjes zitten gaat de boel oscilleren als ze op 40 dB staan als de schakelaar van het eerste trapje op 20 dB staand staat houd het op, als de microfoon er aan wordt gehangen dan gaat het oscilleren als de schakelaar van de eerste op 40 dB wordt gezet.
Heb de 22 pF al verhoogd naar 40 pF maar dat doet niets,
Heb jij een idee?.
Groet,
Pim

[Pjotr]

Ja dat risico zat er in, je hebt nu wel heel veel versterking. En de kans op "overspraak" is groot dan. Ook via de voeding. Je moet dan ook een stevige "GND" maken. Liefst als een vlak. Wat ook vaak helpt is 220 ohm voor ieder versterker in serie met de voeding zetten en 220uF over de voeding daarachter voor iedere versterker apart als ontkoppeling.

[Ah!buis]

Mogelijk in 't echt niet gedaan, maar bij R11 ontbreekt de komma.
Dus geen 47k maar 4k7 !
Anne

[PimDriessen]

Hoi Anne,
Dat was door Pjotr geadviseerd om R 10 en R 11 een factor 10 × te vergroten dus 39 K en 47 k.
Groet,
Pim

[PimDriessen]

Ja dat risico zat er in, je hebt nu wel heel veel versterking. En de kans op "overspraak" is groot dan. Ook via de voeding. Je moet dan ook een stevige "GND" maken. Liefst als een vlak. Wat ook vaak helpt is 220 ohm voor ieder versterker in serie met de voeding zetten en 220uF over de voeding daarachter voor iedere versterker apart als ontkoppeling.

Hoi Pjotr,
Ga ik morgen even proberen.
Dat wordt dan 330 uF die zijn in huis.
Groet,
Pim

[Ah!buis]

Hoi Anne,
Dat was door Pjotr geadviseerd om R 10 en R 11 een factor 10 × te vergroten dus 39 K en 47 k.
Groet,
Pim

Met m'n neus gekeken , bij die ander is ook de komma weg
Anne

[PimDriessen]

Hoi Anne/Pjotr,
Dat gaat nu ineens goed met die 220 ohm en 220 uF, geen oscillatie meer, bedankt.
Groet,
Pim
