1624 Tube Is dat geschikt voor een goede audio versterker

[ray5150]

Doe's niet zo moeilijk, Bert.

DN2540.pdf

Idd, voor dit soort toepassingen het meest ideaal en the way to go! Ikzelf heb dergelijke stroombronnen ook wel met gewone mosfets en een klein 6v batterijtje gemaakt. De gate van de mosfet vraagt geen stroom en het batteijtje gaat jaren mee.

Afgezien van de spanning heeft de LM317 ook nog wat frequentieafhankelijke zaken die je hier niet hebben wil. Dat heb je met mosfets niet.

Ik doelde eerlijk gezegd eigenlijk op de link die Bert plaatste van die datasheetsite die nodeloos ingewikkeld in elkaar zit...
Terwijl je met Google diezelfde datasheet binnen 5 seconden te pakken hebt, en vervolgens hier op de site kan zetten.

En hier ook nog een veel beter alternatief : http://www.datasheetcatalog.com/
Typenummer erin gooien, fabrikant selecteren, klaar.

Inhoudelijk ben ik het verder geheel met je eens.

[OpaBert]

Doe's niet zo moeilijk, Bert.

DN2540.pdf

Idd, voor dit soort toepassingen het meest ideaal en the way to go! Ikzelf heb dergelijke stroombronnen ook wel met gewone mosfets en een klein 6v batterijtje gemaakt. De gate van de mosfet vraagt geen stroom en het batteijtje gaat jaren mee.

Afgezien van de spanning heeft de LM317 ook nog wat frequentieafhankelijke zaken die je hier niet hebben wil. Dat heb je met mosfets niet.

Ik doelde eerlijk gezegd eigenlijk op de link die Bert plaatste van die datasheetsite die nodeloos ingewikkeld in elkaar zit...
Terwijl je met Google diezelfde datasheet binnen 5 seconden te pakken hebt, en vervolgens hier op de site kan zetten.

En hier ook nog een veel beter alternatief : http://www.datasheetcatalog.com/
Typenummer erin gooien, fabrikant selecteren, klaar.

Inhoudelijk ben ik het verder geheel met je eens.

Ik wil niet moeilijk , Ik ben dat gewoon Ray


Die truuc met een batterij ken ik niet Pjotr

in die Haaiend audio.com

hoe bereken je die weerstanden R2 en R3 ??
Men stelt dat ze stroombron van 20ma willen maken
over R vinden 2,2v/20 =110r
een stroombron van 10ma is het 2,2v/10ma=220r
een stroombron van 100ma = 22R
dan moet de stroom door R3 erg klein zijn of R3 groot anders rookt hij uit
hoet zit dat ?
De rest Gewoon gespiekt of wel afgekeken daar
Maar verder kan ik het verhaal niet volgen misschien staat het daar


http://hiend-audio.com/wp-content/uploa ... scaded.jpg

[Pjotr]

Truuk met batterij:

Voor de fet kun je de getrouwe IRF710 nemen. De stroom I = (Vbatt - V_gs) / R1. Voor de batterijtjes doen 2 Lithium knoopcel batterijtjes in serie het prima, leveren samen iets van 6V - 7,5V en gaan lang mee.

[OpaBert]

Bedankt Peter

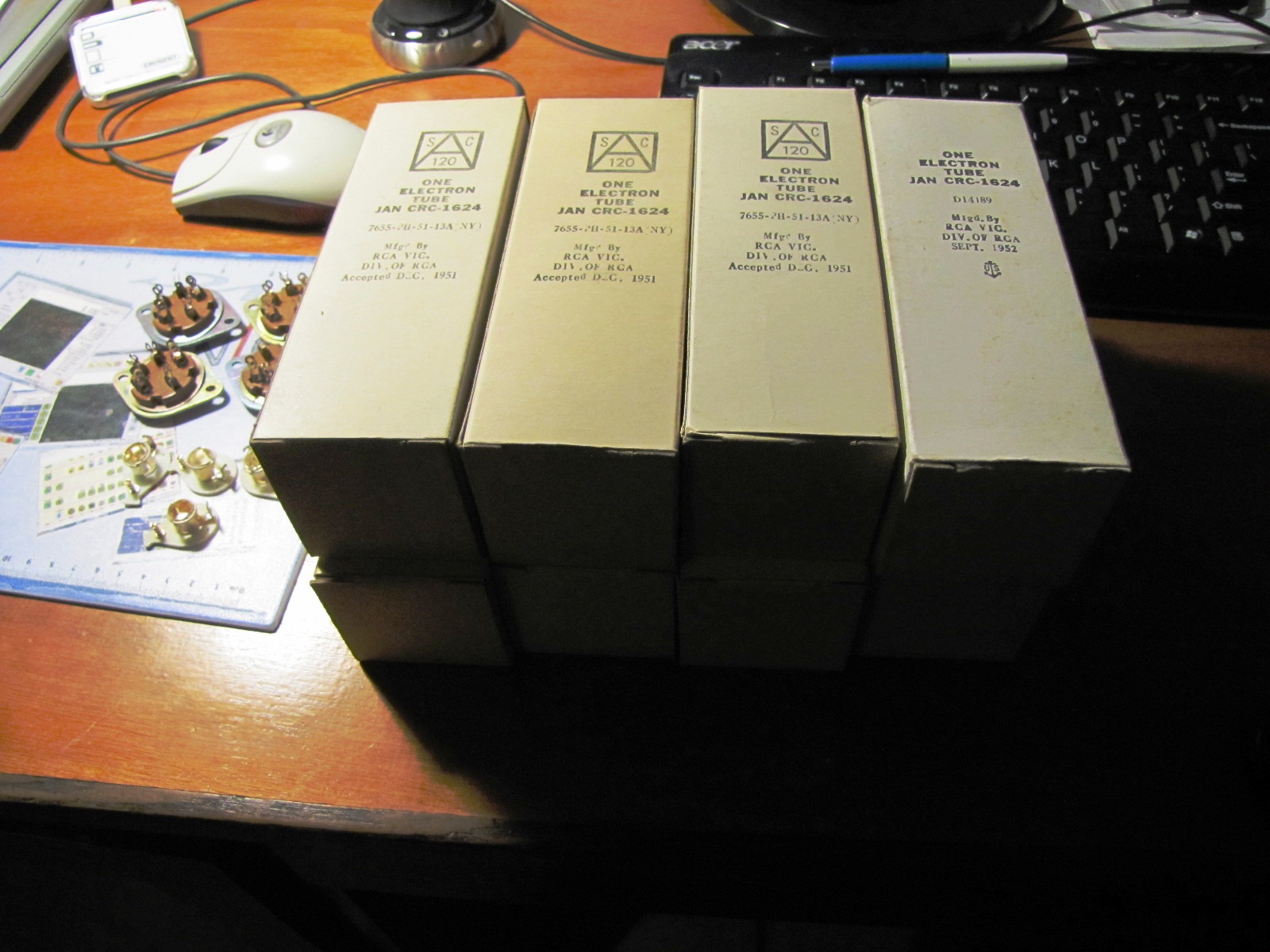

De 1624,rs worden volgende maand bezorgd
De goeie man is gevallen en zodoende is alles opgeschoven tot hij weer ter been is
Mij maakt het niet uit plannen en projecten genoeg
Dus eerst maar weer eens de bouw van de versterker met de EL34,s opstarten
Het is lekker wat afgekoeld prima knutselweer het mag ook af en toe wat regenen liefst tussen
10 en 11 daarna een droge periode en tussen 14:30 en 1800 uur nog een buitje van een uurtje
Daarna wat bewolking en Eem lokaal buitje

[ray5150]

Tot zover, Jan Pelleboer.

[Pjotr]

Tot zover, Jan Pelleboer.

Die Bert gaat steeds hogere eisen stellen aan de werkcondities... Da's niet Bert

[AatV]

Gewoon het hoofd koel en de voetjes warm houden!

groet,
Aat

[OpaBert]

Gewoon het hoofd koel en de voetjes warm houden!

groet,
Aat

Ja precies

[Ah!buis]

Er zijn een heleboel manieren om een stroombron te maken.Hangt vooral af van de eisen en de beschikbare spanningen.
De konstante stroom kan door de eigenschappen van 't beestje (pentode,transistor,fet), met tegenkoppeling of beide.Tegenkoppelen om de spanning over een weerstand konstant houden zodat de stroom ook dezelfde blijft.
Een gestabiliseerde voeding is aan z'n ingang een stroombron, de uitgang(stroom) mag niet veranderen als de spanning op de ingang dat wel doet, anders stabiliseerd ie niet .
Mosfet's komen in twee soorten.J-fets en sommige mosfets (de DN2540) geleiden zonder sturing en moeten gesmoord worden tot de juiste waarde, net zoals buizen.Dan kan je de stroom instellen door de kathode-weerstand te kiezen.Verveeld is dat er nogal wat spreiding in de eigenschappen zit (Vgs).
Dan heb je gewone transistors en mosfet's die geen stroom doorlaten zonder sturing.
Bij de schakeling van Pjotr gaat dat met een batterij en een weerstand om de stroom (tegenkoppeling) in te stellen.Door de batterijspanning groot te nemen tov de mogelijke verschillen van Vgs heb je daar dan minder last van.Maar ja, hoe groter de batterijspanning hoe slechter de laagste spanning is waarbij de stroombron nog werkt.

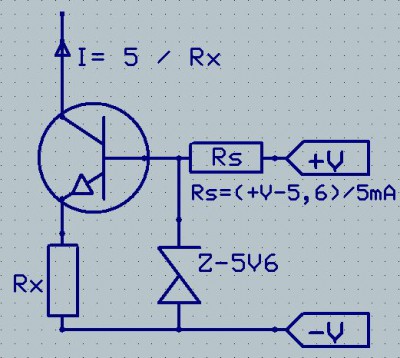

Met een transistor kun je ongeveer hetzelfde doen.Nadeel, er is stroom nodig (naast de gestabiliseerde).Voordeel beter na te bouwen zonder verschillen.Krijg je zoiets,

Als er niet veel spanning over is voor de stroombron lukt 't beter met sommige fet's of met twee transistors waarbij de 0,6V b-e overgang de stroom bepaald.
Anne

[OpaBert]

Dank Anne
Ik heb het gelezen maar Nog niet voor 100% begrepen
Maar ik wilde toch even laten weten dat ik er wel naar gekeken heb
Ik kom er op zeker op terug

[OpaBert]

even testen of ik er iets van snap
I = de stroom welke ik constant wil hebben
in dit geval =I 50 ohm
+V Rs is waar ik dat batterijtje van 9 volt aan kan verbinden van Peter
dus Rs is (+9V-5,6V) /0.05A
dan is RS 68 ohm
Nadeel bij deze transistor schakeling dat die 9 volt batterij snel leeg is t.o.v de schakeling van Peter
althans als ik het goed begrijp
en eigenlijk nabouw vriendelijk
deze zelfde schakeling met een Fet grote variatie Vgs dus is R1 in het schema van Peter moet bij elke wisseling van de fet opnieuw die weerstand bepalen
Bedankt Anne

[Ah!buis]

Ontbreekt een 0-utje.5mA is 0,005A !
En "in dit geval =I 50 ohm" ? Stroom is niet in ohm.Met Rx=50 ohm wordt de stroom 5/50=100mA.
Wel terusten, ik ga slapen ...
Anne

[OpaBert]

ik reken niet genoeg meer blijkt
+V - 5,6/0.005
V3,4/I 0.005 = 680 ohm
0.005 is gelijk aan 5/Rx
0.005 = 5/X
X =1000
Rx1000 ohm
is wel raar een emittor weerstand groter dan een basisweerstand

[Ah!buis]

Die 680 ohm is enkel om de zener van stroom te voorzien, hoeft niet 5mA te zijn (hangt van de soort zener af (en de basisstroom), heeft verder niks met de stroombron te maken.
Over Rx komt 5V dus met 1k krijg je een 5mA stroombron.Eigenlijk 5mA min de basisstroom maar die is erg klein.
Anne

[OpaBert]

Bedankt Anne voor je uitleg en toelichting
Nog een paar klusjes hier en dan komt de el34 amp weer op tafel
Met een leuke uitbreiding Anne
Hou je maar vast , of zal ik dat maar doen

[OpaBert]

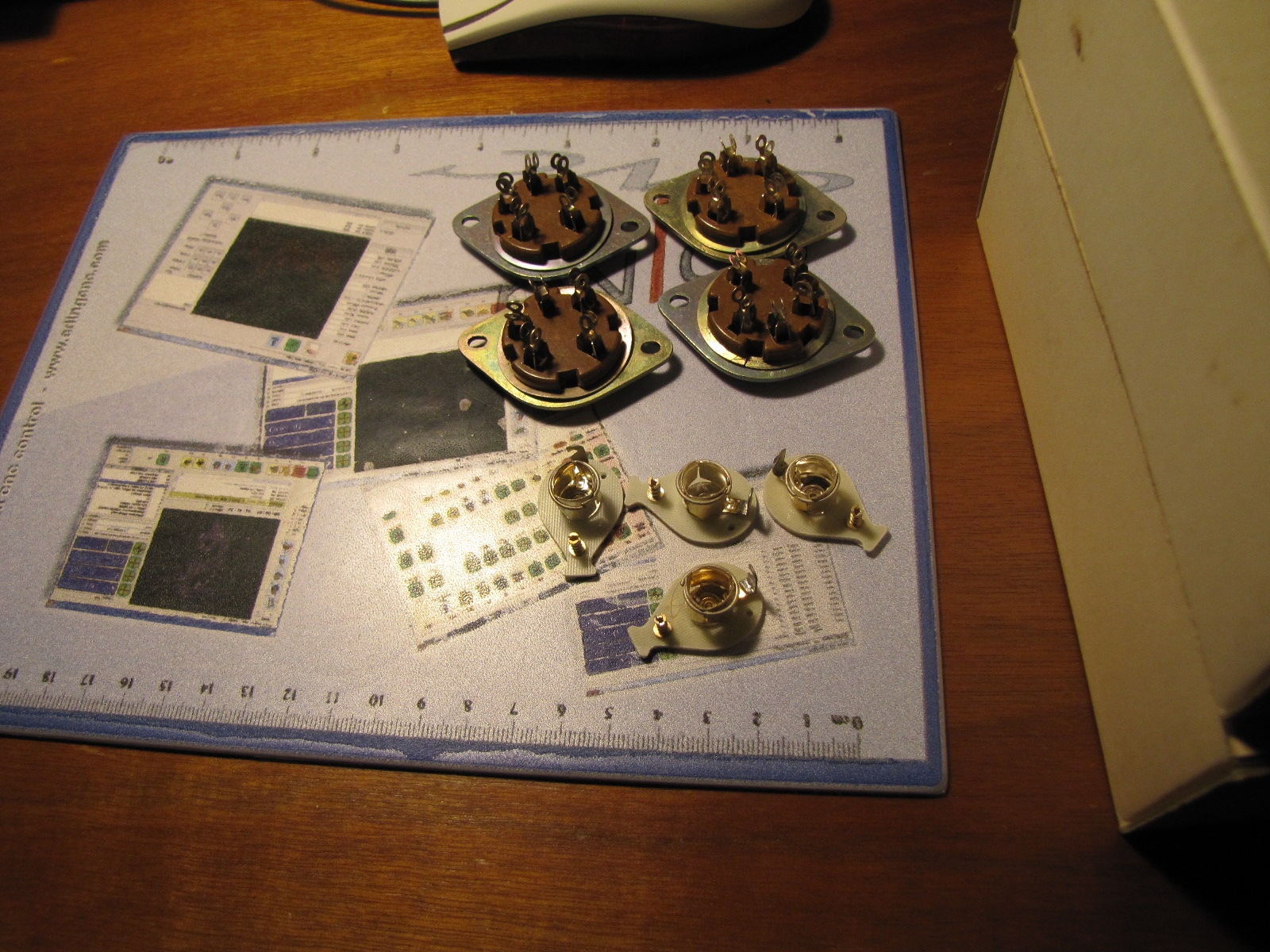

Ik heb ze en de voeten en Topclips
Kan ze zo naast een 807 zetten
alleen maar uitwendig bedoel

Nu nog een zak tijd vragen
eerst die met de EL34 op print afmaken

[Ah!buis]

De bestellingen komen vlugger binnen dan dat je ze verwerkt krijgt, krijg je nog last van verstoppingen

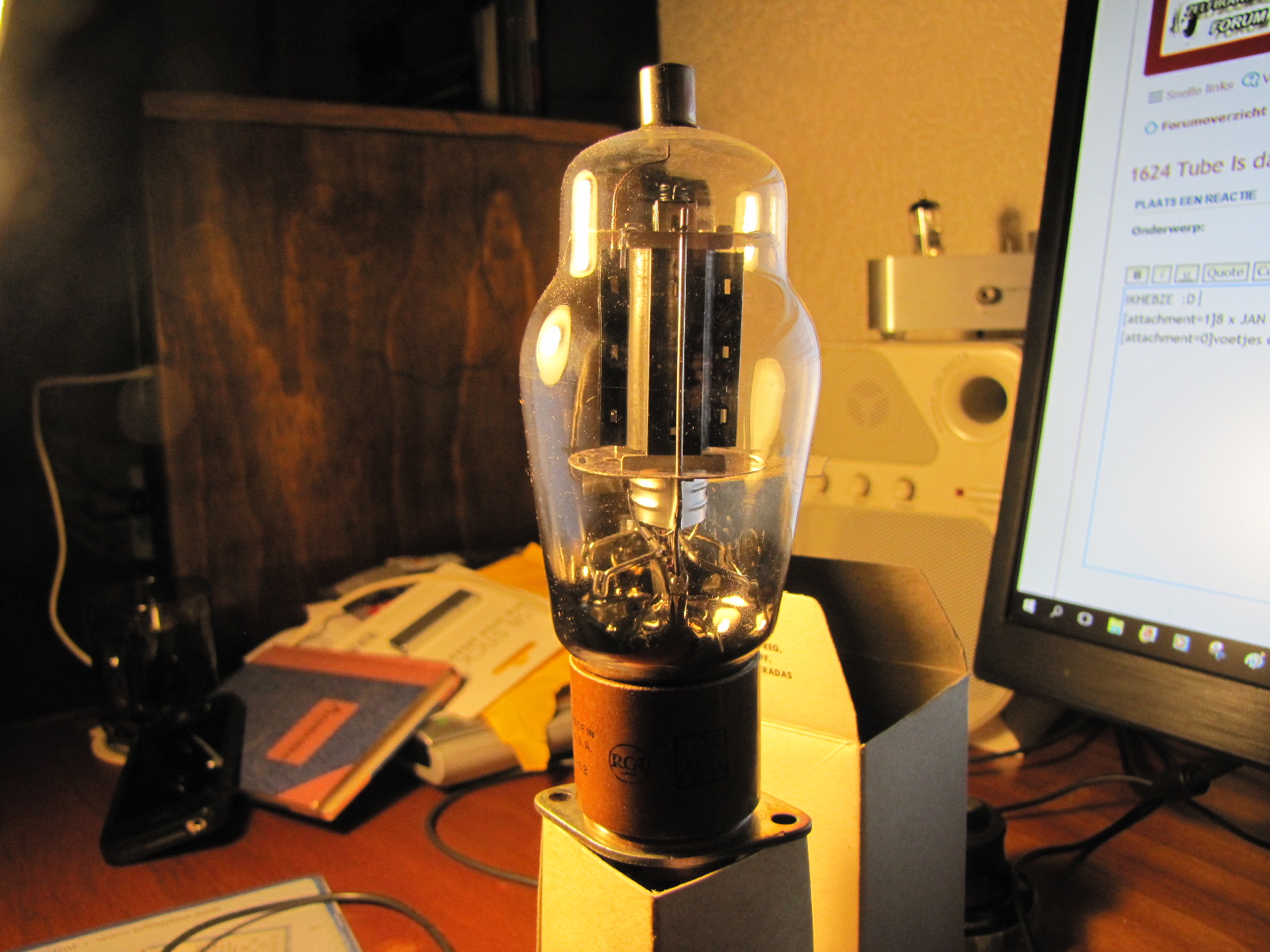

Ook weer iets raars, "8xJAN CRC-1624.JPG niet meer beschikbaar" en het staat er net onder
Anne

Weg is't ineens en een mooie buis erbij , 't spookt hier

[OpaBert]

Ja ik snap er nix nie van Anne
ik zie buis rechtop hier op de PC
Plaats de foto op het forum en de buis ligt plat
Dus maar geedit en plat gelegen en dan opeens staat hij weer rechtop
