Nieuwe versie van mijn LM317/LM337 voeding

[ds23man]

Een kleine toevoeging in de titel lost dat ook wel weer op.

[sevenup]

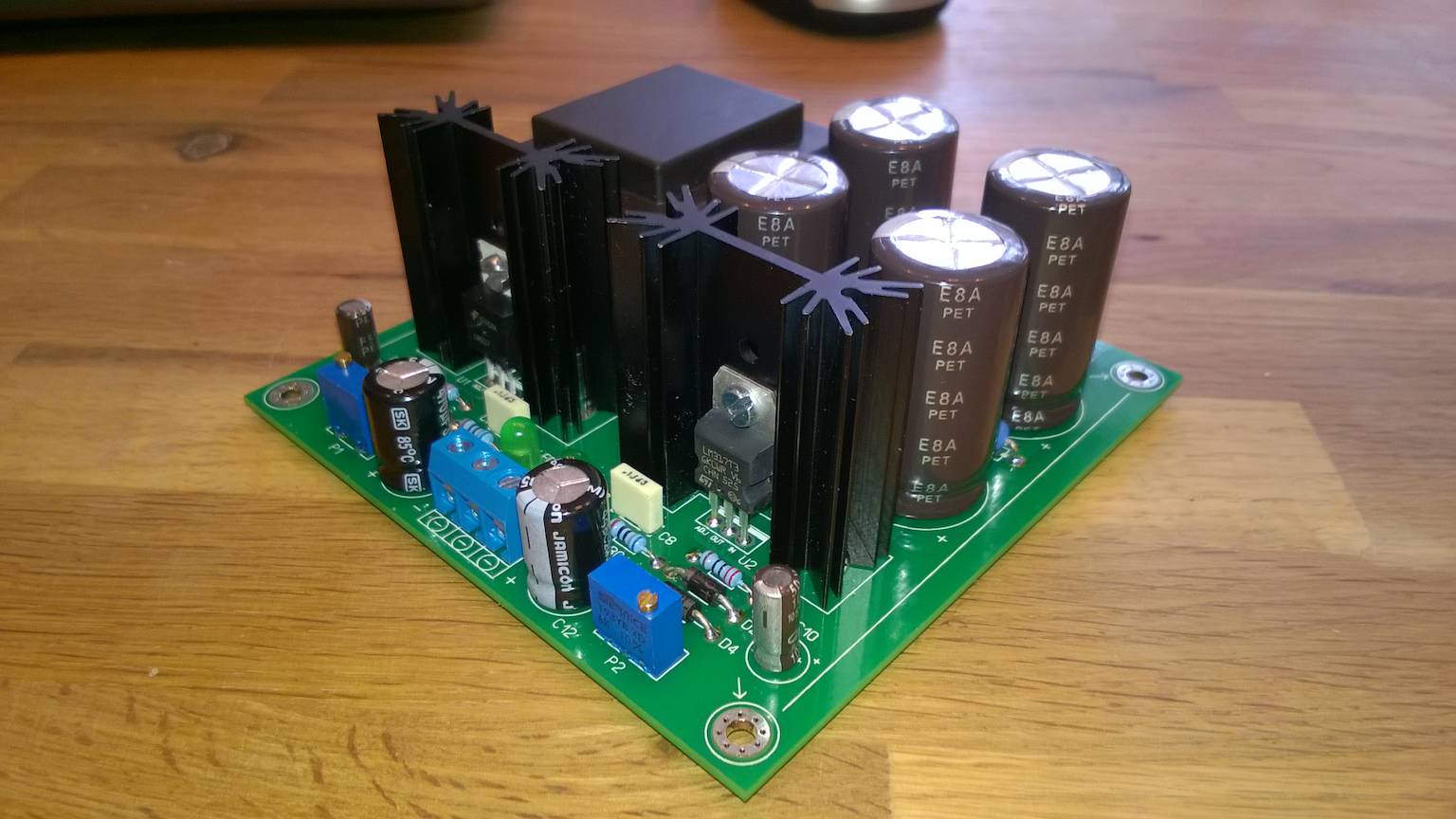

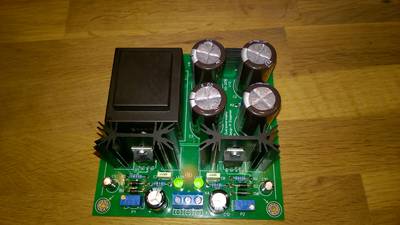

Printen van de voeding zijn binnen. Net even gesoldeerd, ziet er goed uit.

Binnenkort testen

[Barry2001]

Mooi man

[Raymond]

Netjes!

[sevenup]

Net even getest en werkt perfect. Netjes af te regelen, de leds op de uitgang zijn genoeg belasting voor de regelaars.

[Ah!buis]

Je bent ijverig bezig met al die printje, gaat je ondertussen goed af
Voor als je nog iets meer te doen zoekt ,ik heb nog wel een idee.

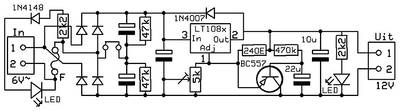

Barry heeft een printje gemaakt voor 't =voeden van de gloei.Als je een te lage ~v hebt is een verdubbeling een oplossing.Gaat wel met dat printje, wel met wat kunst en vliegwerk.Ook vertraagd opkomen zit er niet op.Dus is er misschien belangstelling voor een wat meer universele aanpak.Wat niet nodig is er gewoon er aflaten, makkelijker als iets erbij te zetten.Als voorbeeld met 12V en niet vermelden van diodes en elco's, hangen af van hoeveel stroom er nodig is.
Met de overbrugging erin verdubbelen, zonder gewoon bruggelijkrichter.
Anne

[Barry2001]

Interessante schakeling Anne, eigenlijk nog nooit geprobeerd op die manier. Ik ga het tzt eens uitproberen.

[Ah!buis]

Interessante schakeling Anne, eigenlijk nog nooit geprobeerd op die manier. Ik ga het tzt eens uitproberen.

Ach, 't is niets nieuws hoor.Sevenup is zo ijverig bezig en jij doet de hele dag beroepsmatig al zoiets meen ik, dus zette ik 't maar hier .
Anne

[sevenup]

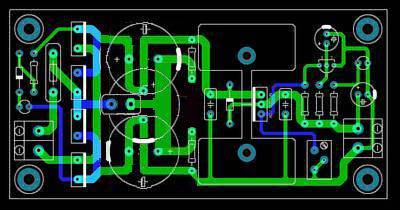

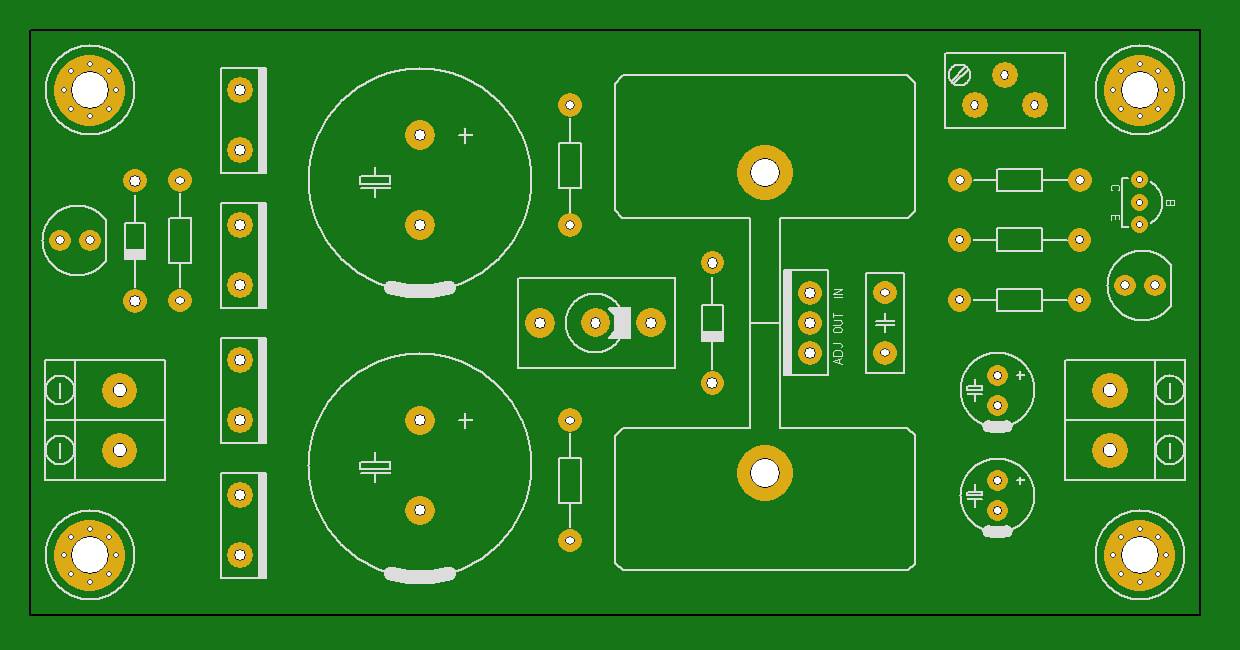

Past nog wel op 5x10cm

Elco's 4700uF 35V groot genoeg?

[Ah!buis]

De koe bij de horens
Die elco's hangen af van de stroom en de trafospanning.Hoe meer stroom hoe dikker (nee toch )maar ook hoe meer reserve door een hogere trafospanning hoe kleiner.Als je ruimte voorziet voor 4,7mF kom je een heel end.Ze mogen ook overlappen, ze zijn niet alle drie tegelijk nodig.Of twee met de //weerstanden (zijn ook enkel nodig bij bruggelijkrichten en toch twee elco's om te kunnen schakelen) of één achter de brug.
Ik zie ook nog twee extra Ctjes, vermoed 0µ1 bij de IC, zijn niet echt nodig.Die moeten enkel als de elco's te ver weg zitten, niet op de print.
Anne

PS waar is het trimpotje ?

[Ah!buis]

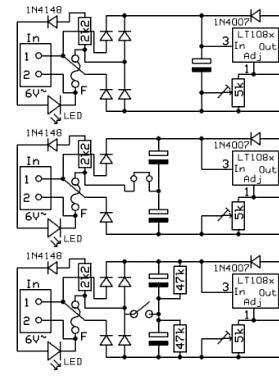

Maar even veerschillen getekend.


De eerste is gewoon bruggelijkrichter, de tweede met de verdubbeling en daarna met omschakelen.Kan bijv. om een geregelde voeding te maken in twee stappen om de regelaar niet te heet te maken bij lage uitgang.
Je ziet, de drie elco's zijn er nooit tegelijk, kunnen op de print overlappen.
Anne

[sevenup]

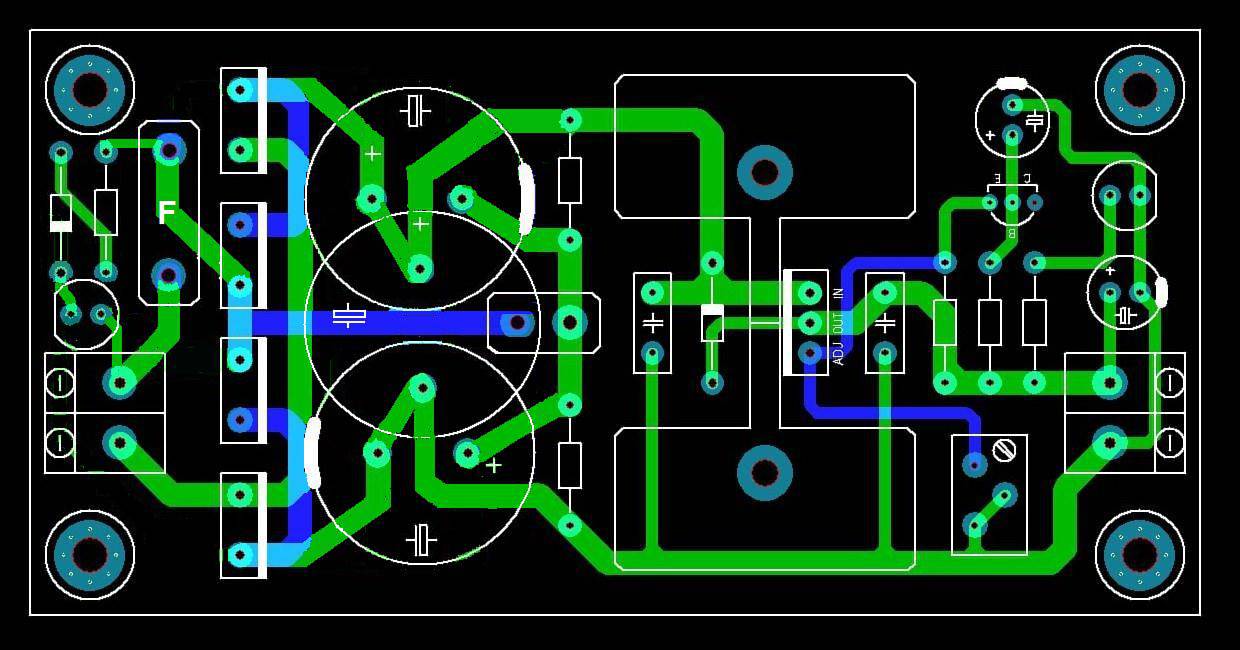

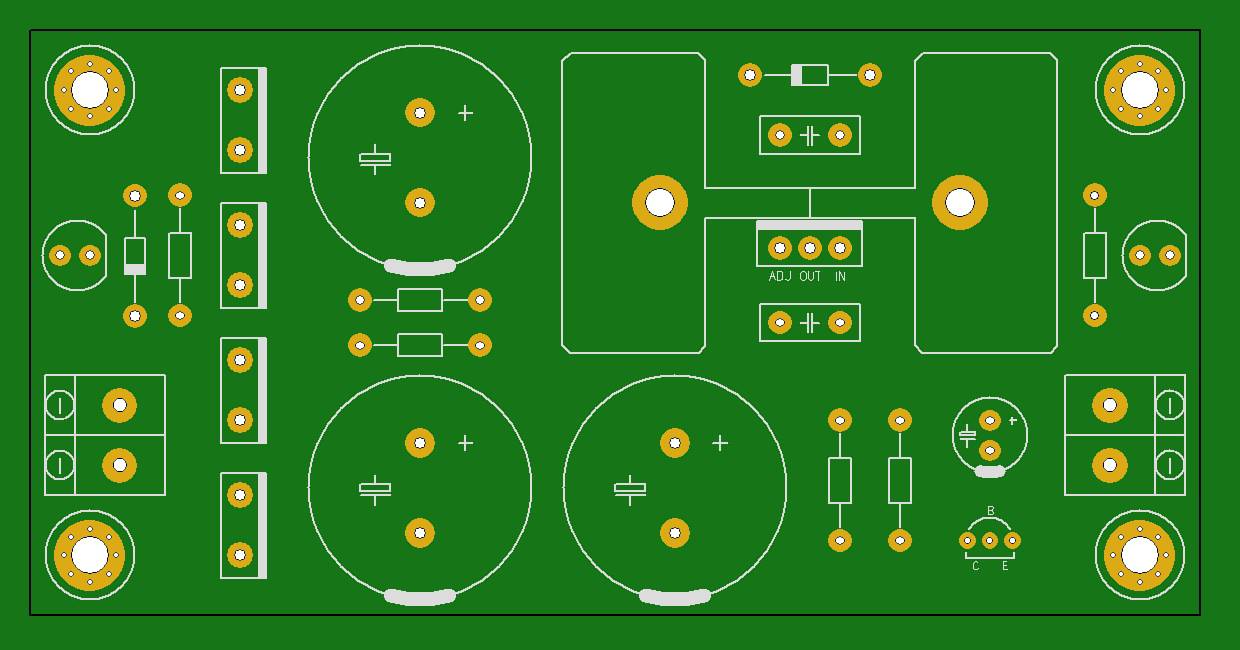

Dan past het zo beter denk ik, nu ook met trimmer en schakelaar.

[Ah!buis]

Bij een regelbare voeding is die schakelaar meestal een relais, schakelt afhankelijk van de uitgangsspanning.
Nu zit er wel een led om aan te geven dat de zekering door is, maar ja, welke zekering
Anne

[sevenup]

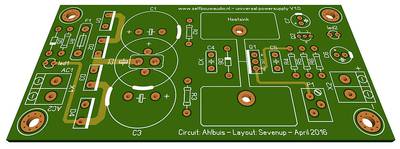

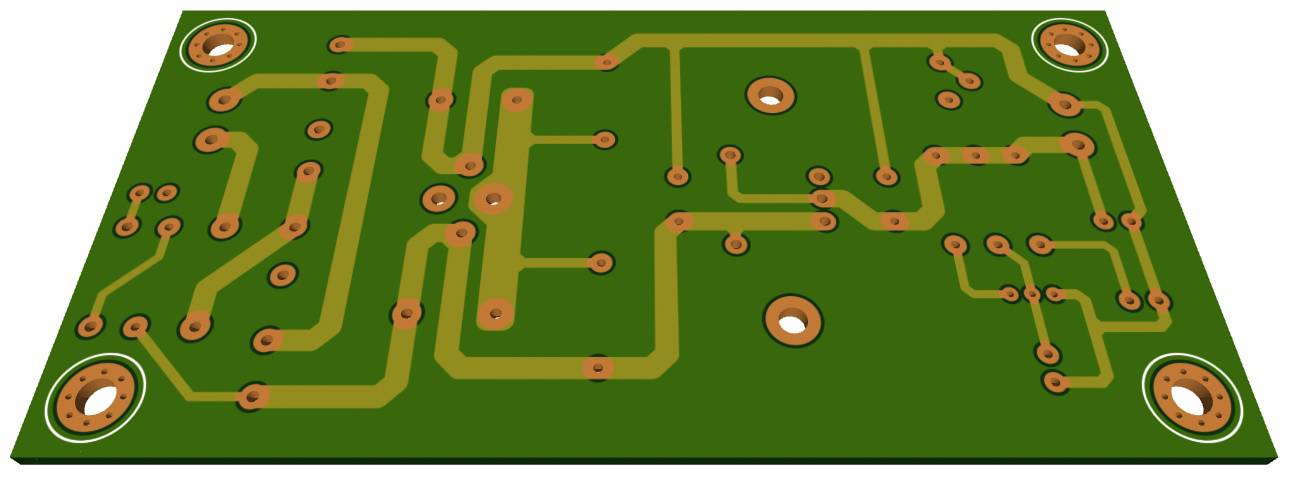

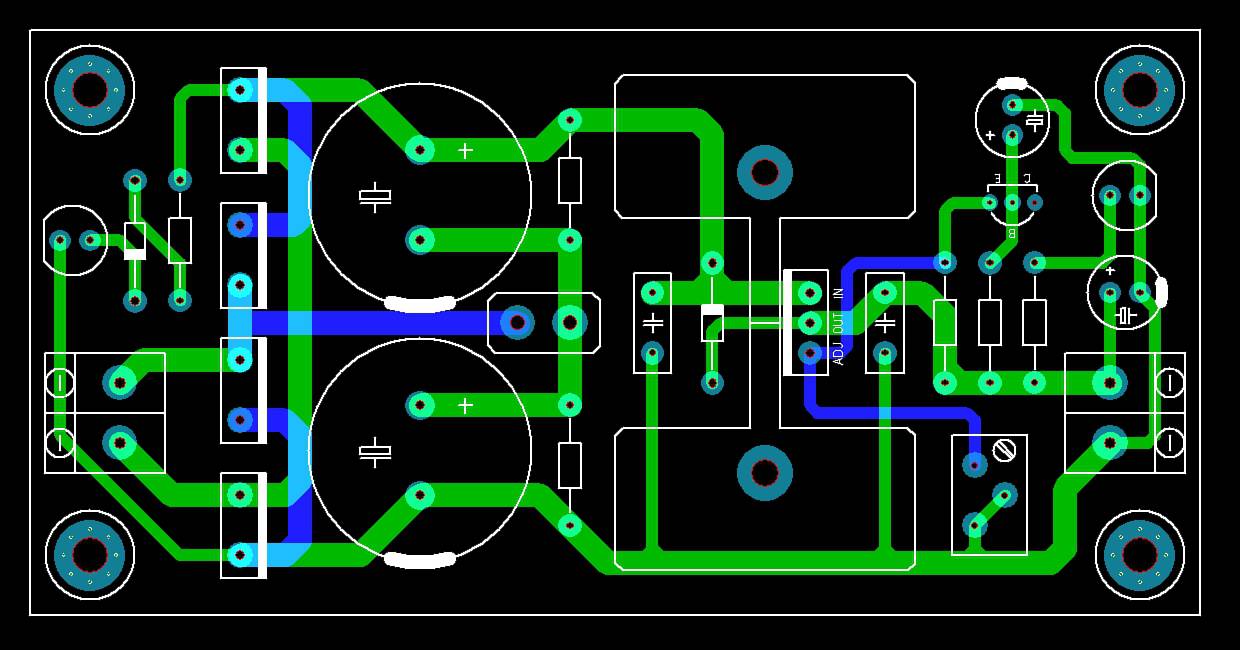

Snel een layout gemaakt.

Kunnen we met een extra jumpertje misschien nog de 2 elco's parallel zetten als de spanningsverdubbeling niet aktief is? Nu staan ze in serie en is de capaciteit toch minder?

[Ah!buis]

Kunnen we met een extra jumpertje misschien nog de 2 elco's parallel zetten als de spanningsverdubbeling niet aktief is? Nu staan ze in serie en is de capaciteit toch minder?

Bij verdubbeling worden ze elke om en om opgeladen, zonder met de brug worden ze tegelijk opgeladen.Voor de uiteindelijke rimpel komt 't op hetzelfde neer.
Mijn idee was, kan ook anders, om de print zo te maken dat het voor de twee mogelijkheden geschikt is.Even getekend, met de zekering
Anne

[sevenup]

Als je het zo doet kun je eigenlijk niet meer wisselen tussen normaal en verdubbeling toch?

Volgens mij moet je dan elco's gaan omsolderen.

[Ah!buis]

Als je het zo doet kun je eigenlijk niet meer wisselen tussen normaal en verdubbeling toch?

Volgens mij moet je dan elco's gaan omsolderen.

Alles blijft toch zoals eerst ? Alleen als je geen verdubbeling nodig hebt kan er gewoon één elco in.
Het was naar aanleiding van de SE versterker die Henkjan wil bouwen.Hij had een printje van Barry voor de gloei.Moest wel een trafo met speciale wikkeling met hogere spanning voor zijn.Met verdubbelen hoeft dat niet, maar daar was Barry's printje niet op voorzien.Vandaar het idee, een printje waarmee je alle kanten uitkunt.
Anne

[sevenup]

Als je het zo doet kun je eigenlijk niet meer wisselen tussen normaal en verdubbeling toch?

Volgens mij moet je dan elco's gaan omsolderen.

Alles blijft toch zoals eerst ? Alleen als je geen verdubbeling nodig hebt kan er gewoon één elco in.
Het was naar aanleiding van de SE versterker die Henkjan wil bouwen.Hij had een printje van Barry voor de gloei.Moest wel een trafo met speciale wikkeling met hogere spanning voor zijn.Met verdubbelen hoeft dat niet, maar daar was Barry's printje niet op voorzien.Vandaar het idee, een printje waarmee je alle kanten uitkunt.
Anne

Snap het. Zo heb je inderdaad alleen bij verdubbeling 2 elco's nodig, anders maar 1.

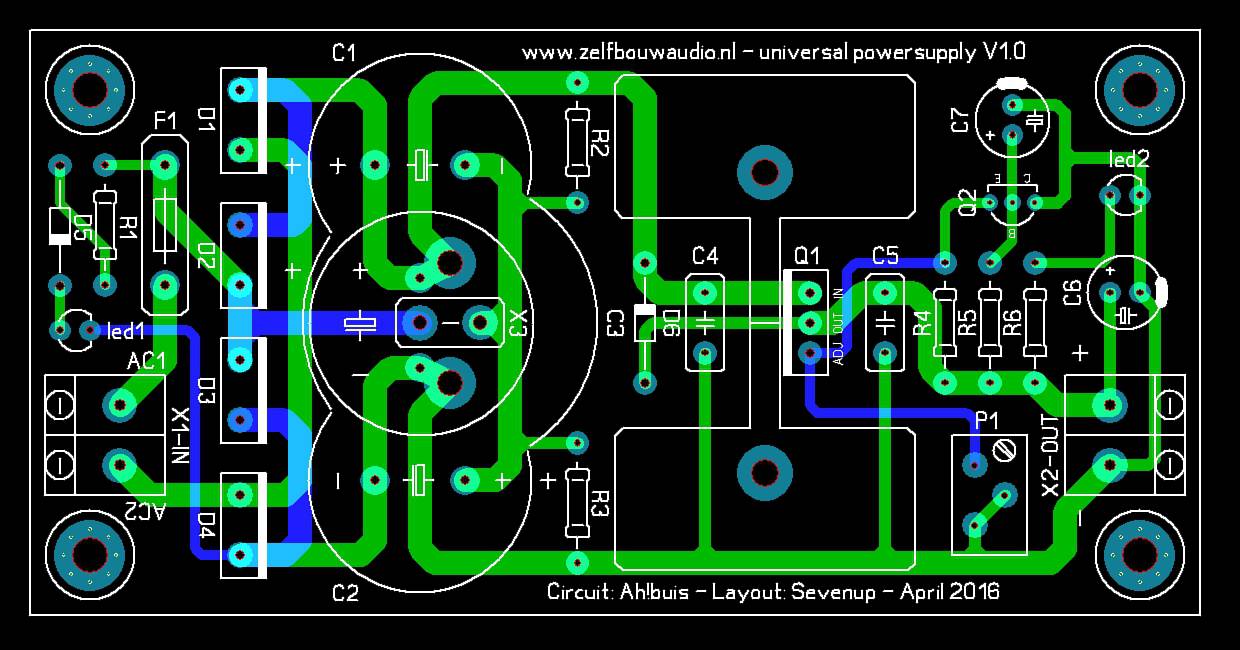

Aangepast.

[Ah!buis]

Snap het. Zo heb je inderdaad alleen bij verdubbeling 2 elco's nodig, anders maar 1.
Aangepast.

Van de gelijkrichter(s) eerst naar de elco en dan naar de rest , niet via een aftakking.Daar hebben we het ergens? als 's eerder over gehad, maken ze zelfs speciale elco's voor met vier aansluitingen.Bij de verdubbeling vormen de twee eigenlijk een totaal-elco voor wat er op volgt.Moeten ook goed verbonden, gedraagt zich als een draad naar de elco toe.

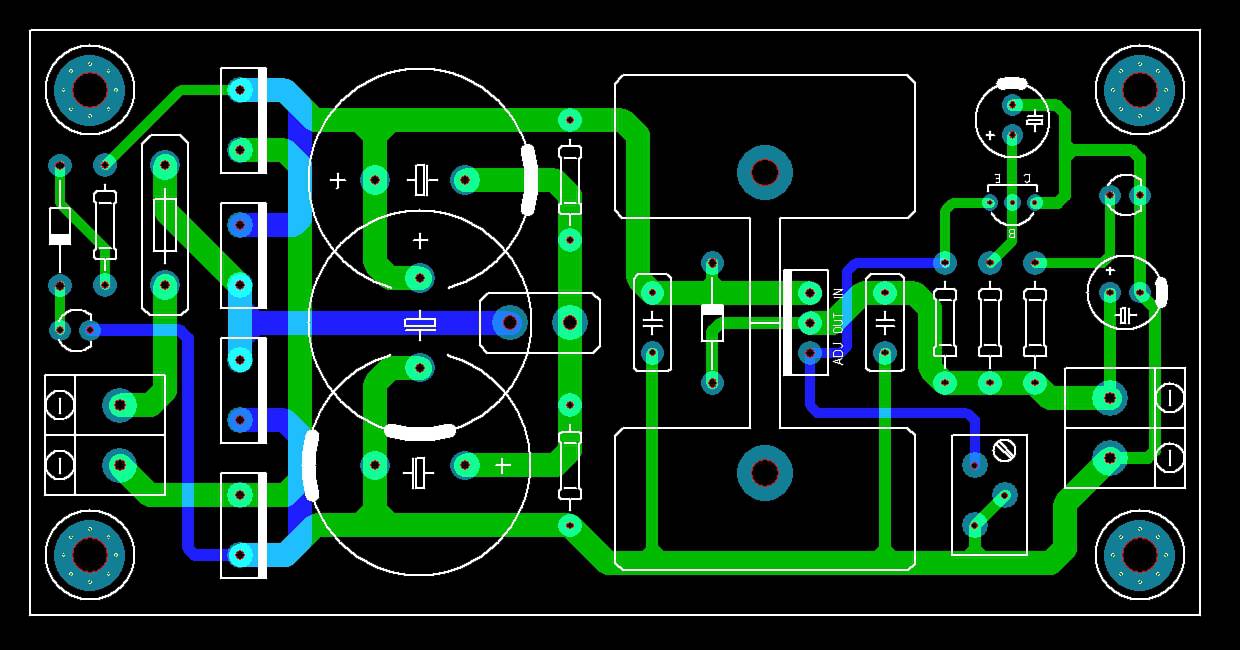

Krijg je uiteindelijk zoiets,
Anne

[sevenup]

Aha, duidelijk.

[Ah!buis]

Zoiets ja.Je hebt de led weer over de gelijkrichtspanning gezet zie ik.Kan natuurlijk maar ik had 'm over de zekering gezet, gaat de led branden als de zekering door is.Zoals je 't hier doet heeft die diode in serie geen zin.
Anne

[sevenup]

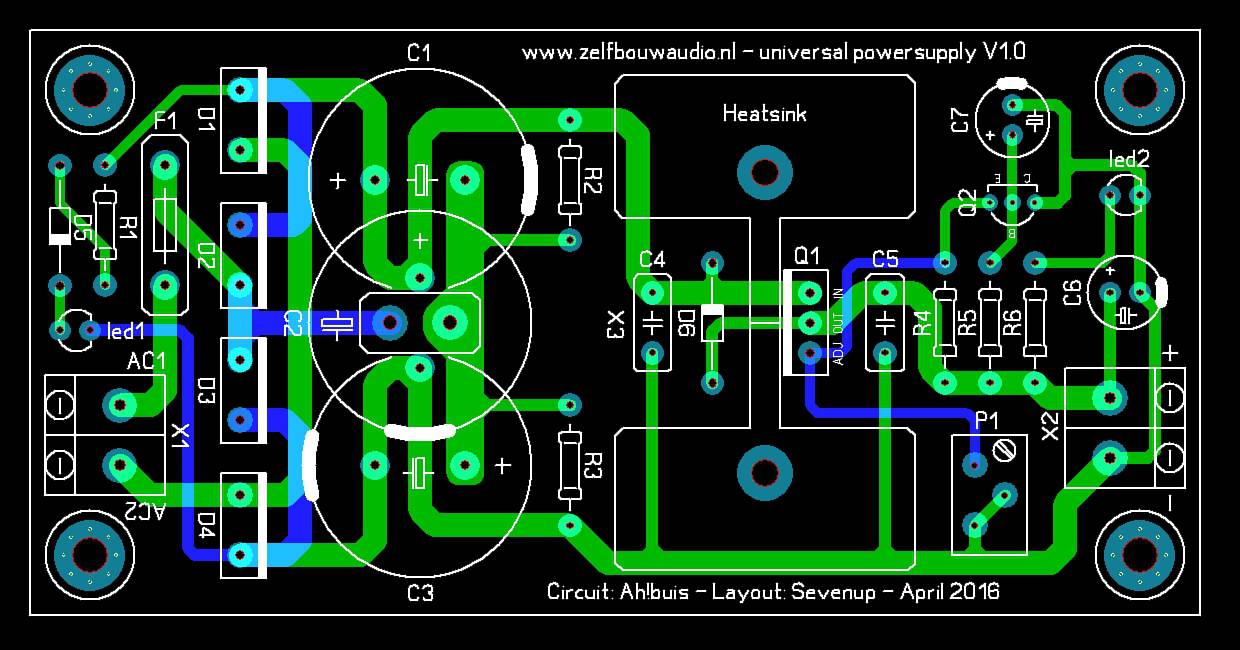

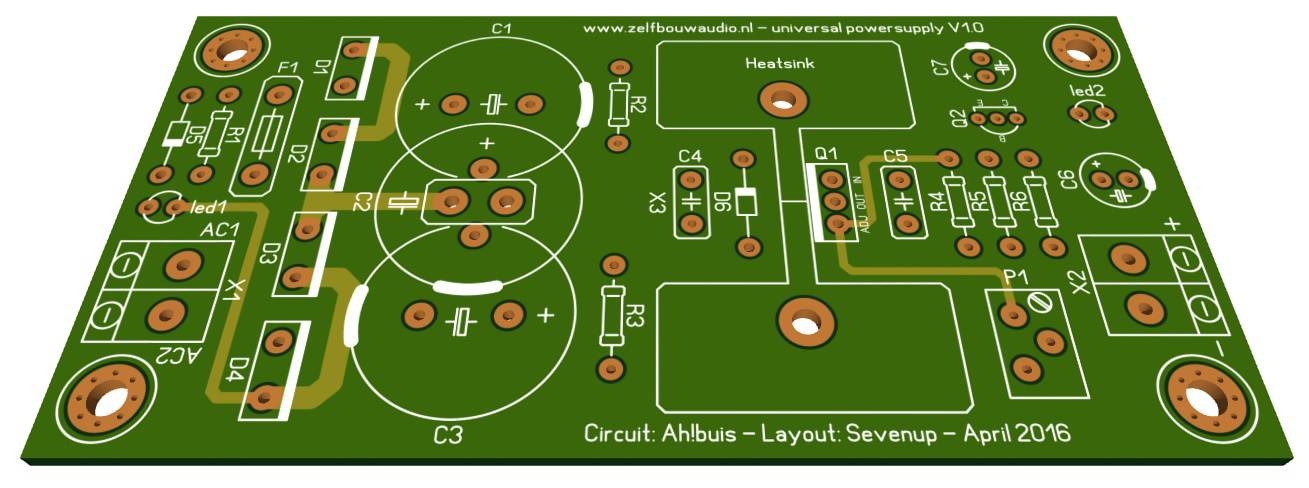

Led zit nu aan de fuse. Verder nog een aanpassingdedaan bij de elco's. Bij geen gebruik van spanningsverdubbeling is het nu ook mogelijk om snap in elco's te gebruiken van 25mm doorsnee. Bijvoorbeeld 10,000uF/35V.

[Ah!buis]

Nu zit 't ledje over D3
Anne

[dre]

Erg streng hoor!

[Ah!buis]

Erg streng hoor!

Als hij 't ding daar wil, mij goed hoor Mag me er toch over verwonderen ?
Anne
